HC-05 to moduł Bluetooth umożliwiający bezprzewodową komunikację między Arduino UNO a smartfonami. Działa w zasięgu do 10 metrów. Jest prosty w obsłudze. Komunikuje się przez protokół szeregowy UART. Moduł wymaga zasilania od 3.6V do 5V. Najlepiej używać napięcia 3.3V dla bezpiecznej pracy urządzenia. Pozwala na dwukierunkową wymianę danych. Ma dwa tryby działania - konfiguracyjny AT oraz tryb przesyłania danych.
Najważniejsze informacje:- Zasięg działania do 10 metrów w otwartej przestrzeni
- Kompatybilny z Arduino UNO i większością smartfonów
- Komunikacja przez UART przy prędkości 9600 baudów
- Wymaga tylko 4 podstawowych połączeń (VCC, GND, RX, TX)
- Domyślny kod PIN to 1234 lub 0000
- Idealny do projektów DIY i automatyki domowej
- Działa w standardzie Bluetooth klasy 2
- Posiada zabezpieczenie przed niewłaściwym podłączeniem
Co to jest moduł HC-05?
Arduino Uno Bluetooth HC-05 to popularny moduł umożliwiający bezprzewodową komunikację między mikrokontrolerem a smartfonem. Arduino moduł bluetooth HC-05 znajduje szerokie zastosowanie w projektach automatyki domowej i systemach zdalnego sterowania.
Dzięki arduino komunikacja bezprzewodowa staje się prosta i niezawodna. HC-05 pozwala na dwukierunkową transmisję danych między urządzeniami w zasięgu do 10 metrów.
Moduł pracuje w standardzie Bluetooth 2.0 i komunikuje się przez interfejs UART przy prędkości 9600 baudów. Zasilanie modułu wymaga napięcia od 3.6V do 5V, jednak zalecane jest użycie 3.3V dla bezpiecznej pracy.
- Zasięg działania do 10 metrów w otwartej przestrzeni
- Kompatybilność z większością urządzeń Bluetooth
- Niskie zużycie energii w trybie uśpienia (około 30mA)
- Prosta konfiguracja przez komendy AT
Przygotowanie sprzętu i komponentów
Do wykonania projektu z arduino uno moduł bt potrzebujemy kilku podstawowych elementów. Oprócz płytki Arduino UNO i modułu HC-05, przyda się płytka stykowa oraz przewody połączeniowe. Warto też zaopatrzyć się w rezystory do dzielnika napięcia.
| Komponent | Napięcie robocze | Uwagi |
|---|---|---|
| Arduino UNO | 5V | Płytka główna |
| Moduł HC-05 | 3.3V-5V | Zalecane 3.3V |
| Rezystory | - | 2x (1kΩ i 2kΩ) |
Z narzędzi potrzebny będzie komputer z zainstalowanym Arduino IDE. Przyda się też multimetr do sprawdzenia połączeń.

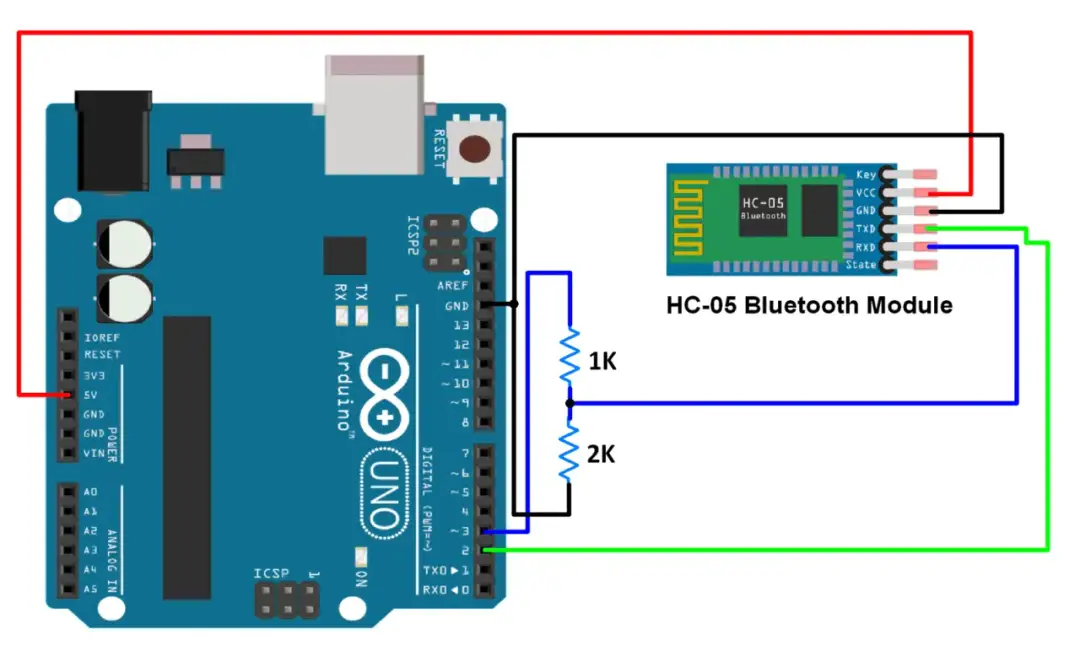

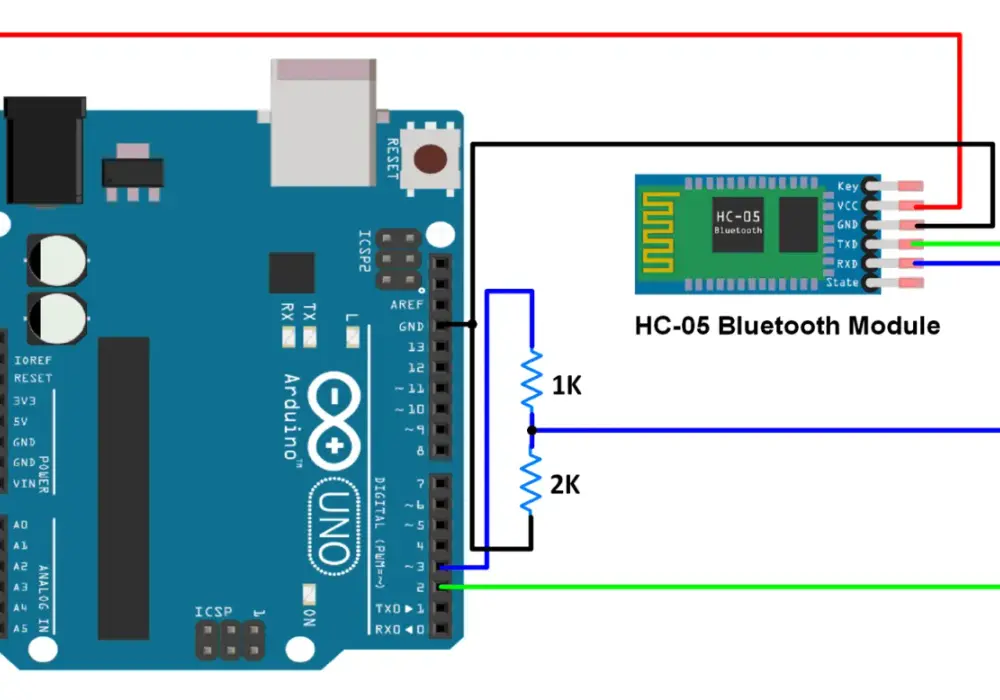

Schemat podłączenia HC-05 do Arduino UNO
Arduino Uno Bluetooth HC-05 wymaga precyzyjnego podłączenia wszystkich pinów. TX modułu łączymy z RX Arduino (pin 0), a RX modułu z TX Arduino (pin 1).
Przy podłączaniu arduino moduł bluetooth należy zwrócić szczególną uwagę na poziomy napięć. Sygnały muszą być dostosowane za pomocą dzielnika napięcia.
Rozpocznij od podłączenia zasilania - pin VCC modułu do 5V Arduino, a GND do masy. Użyj płytki stykowej dla większej stabilności połączeń.
Na końcu podłącz linie komunikacyjne TX i RX. Pamiętaj o zastosowaniu dzielnika napięcia dla linii RX modułu HC-05.
Jak zabezpieczyć moduł przed uszkodzeniem?
Podstawowym zabezpieczeniem dla arduino hc-05 projekt jest zastosowanie dzielnika napięcia. Rezystory 1kΩ i 2kΩ obniżą napięcie z 5V do bezpiecznego poziomu 3.3V.
Warto też używać płytki stykowej z dodatkowymi punktami masowania. Zapewni to stabilne połączenie i zmniejszy ryzyko przypadkowych zwarć.
Przy pierwszym uruchomieniu arduino bluetooth sterowanie zaleca się użycie multimetru. Pozwoli to zweryfikować poziomy napięć na wszystkich pinach.
Przed podłączeniem zasilania sprawdź dokładnie wszystkie połączenia. Upewnij się, że przewody są stabilnie osadzone w płytce stykowej.
Konfiguracja modułu HC-05
Moduł HC-05 wymaga początkowej konfiguracji w trybie AT. Aby wejść w ten tryb, należy przytrzymać przycisk na module podczas podłączania zasilania. Dioda LED zacznie wolno migać, sygnalizując tryb konfiguracji.
Arduino hc-05 programowanie rozpoczynamy od ustawienia podstawowych parametrów. Komunikacja odbywa się przez monitor szeregowy Arduino IDE przy prędkości 38400 baudów. Każda komenda musi być zakończona znakami CR+LF.
- AT - test komunikacji
- AT+NAME=NazwaModulu - ustawienie nazwy
- AT+PSWD=1234 - ustawienie kodu PIN
- AT+UART=9600,0,0 - konfiguracja UART
- AT+ROLE=0 - ustawienie trybu slave
Po zakończeniu konfiguracji zrestartuj moduł. Sprawdź poprawność ustawień wysyłając komendę AT+NAME?.
Programowanie Arduino UNO
Arduino Uno Bluetooth HC-05 wymaga odpowiednich bibliotek do komunikacji. Kluczowa jest biblioteka SoftwareSerial, która umożliwia utworzenie dodatkowego portu szeregowego.
Przed rozpoczęciem programowania arduino moduł bluetooth upewnij się, że masz zainstalowane wszystkie niezbędne komponenty w Arduino IDE. Bibliotekę SoftwareSerial znajdziesz w menedżerze bibliotek.
Główną częścią kodu będzie inicjalizacja portu szeregowego. Do tego celu wykorzystamy piny 2 i 3 Arduino.
Program musi zawierać obsługę odbierania i wysyłania danych. W funkcji loop() sprawdzamy dostępność nowych danych i odpowiednio na nie reagujemy.
| Funkcja | Opis |
|---|---|
| SoftwareSerial | Utworzenie wirtualnego portu szeregowego |
| begin() | Inicjalizacja komunikacji |
| available() | Sprawdzenie dostępności danych |
| write() | Wysłanie danych do modułu |
Testowanie komunikacji
Arduino bluetooth sterowanie wymaga dokładnego przetestowania. Najpierw sprawdź połączenie za pomocą prostego programu echo, który będzie odsyłał otrzymane dane. Następnie użyj monitora szeregowego do weryfikacji komunikacji.
Podczas testów arduino hc-05 programowanie zwróć uwagę na diodę stanu modułu. W trybie połączenia powinna migać z mniejszą częstotliwością. Sprawdź też reakcję na wysyłane komendy.
W przypadku problemów z komunikacją sprawdź ustawienia prędkości transmisji. Upewnij się też, że monitor szeregowy jest skonfigurowany na odpowiedni format danych.
Parowanie z urządzeniem mobilnym
Po skonfigurowaniu arduino hc-05 projekt możemy przystąpić do parowania. Włącz Bluetooth w telefonie i wyszukaj dostępne urządzenia.
Moduł powinien być widoczny pod nazwą, którą ustawiliśmy podczas konfiguracji. Domyślny kod PIN to zwykle 1234 lub 0000.
Po sparowaniu arduino komunikacja bezprzewodowa jest gotowa do użycia. LED na module HC-05 przestanie migać i zaświeci się na stałe.
Do testowania połączenia możesz użyć aplikacji Serial Bluetooth Terminal. Jest dostępna za darmo w sklepie Google Play i App Store. Pozwala na wysyłanie komend i odbieranie danych z modułu.
Przykładowy projekt - zdalne sterowanie diodą LED
Arduino Uno Bluetooth HC-05 świetnie sprawdza się w prostych projektach sterowania. Zaczniemy od zdalnego włączania i wyłączania diody LED podłączonej do pinu 13.
W tym projekcie arduino bluetooth sterowanie będzie reagować na komendy '1' (włącz) i '0' (wyłącz) wysyłane z telefonu. To podstawa do tworzenia bardziej zaawansowanych systemów kontroli.
Implementacja wymaga dodania do kodu obsługi diody LED. W funkcji setup() ustawiamy pin 13 jako wyjście. Następnie w pętli loop() sprawdzamy przychodzące dane z modułu Bluetooth.
Program analizuje otrzymane znaki i odpowiednio steruje stanem diody. Dodamy też potwierdzenie wykonania akcji, odsyłając status do aplikacji mobilnej.
Ten podstawowy projekt można łatwo rozbudować. Wystarczy dodać więcej elementów wykonawczych lub czujników.
Rozwiązywanie typowych problemów
Najczęstszym problemem przy pracy z arduino moduł bluetooth jest brak komunikacji. Zazwyczaj wynika to z nieprawidłowych ustawień prędkości transmisji lub błędnego podłączenia linii TX/RX.
Kolejnym częstym błędem w arduino hc-05 programowanie jest pomijanie dzielnika napięcia. Może to prowadzić do niestabilnej pracy lub uszkodzenia modułu.
Problemy z parowaniem często wynikają z nieprawidłowej konfiguracji modułu. Sprawdź ustawienia AT i upewnij się, że moduł jest w trybie slave.
W przypadku problemów z połączeniem arduino komunikacja bezprzewodowa warto zresetować moduł HC-05. Czasem pomaga też wyczyszczenie listy sparowanych urządzeń w telefonie.
Jeśli dioda LED na module nie świeci, sprawdź zasilanie. Upewnij się też, że wszystkie połączenia są stabilne i prawidłowo wykonane.
Efektywne połączenie Arduino z HC-05
Arduino Uno Bluetooth HC-05 to wszechstronne rozwiązanie do projektów bezprzewodowych. Prawidłowe połączenie wymaga uwagi przy podłączaniu pinów i zastosowania odpowiednich zabezpieczeń, szczególnie dzielnika napięcia. Najważniejsze to zachowanie właściwych poziomów napięć i dokładne sprawdzenie połączeń przed uruchomieniem.
Sukces projektu z arduino moduł bluetooth zależy od poprawnej konfiguracji i programowania. Kluczowe jest ustawienie odpowiednich parametrów w trybie AT oraz wykorzystanie biblioteki SoftwareSerial. Problemy z komunikacją najczęściej wynikają z nieprawidłowych ustawień prędkości transmisji lub błędnego podłączenia linii TX/RX.
Rozpoczynając przygodę z arduino komunikacja bezprzewodowa, warto zacząć od prostych projektów, jak sterowanie diodą LED. To pozwoli zrozumieć podstawy komunikacji i uniknąć typowych błędów początkujących. Po opanowaniu podstaw można przejść do bardziej zaawansowanych zastosowań, takich jak zdalne sterowanie urządzeniami czy systemy automatyki domowej.
