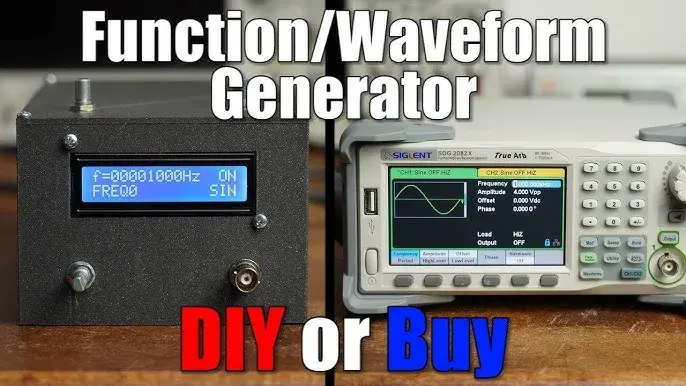

Generator funkcyjny Arduino to zaawansowane urządzenie elektroniczne służące do generowania różnorodnych sygnałów elektrycznych. Pozwala on tworzyć sygnały o różnych kształtach - od sinusoidalnych po prostokątne. Jest niezastąpiony w testowaniu i rozwoju układów elektronicznych.
To kompaktowe narzędzie umożliwia generowanie przebiegów o częstotliwości od 1 Hz nawet do 2 MHz. Kluczową zaletą jest możliwość pełnej kontroli nad parametrami sygnału, takimi jak amplituda czy częstotliwość. Bazuje na popularnej platformie Arduino, co czyni go dostępnym zarówno dla początkujących elektroników, jak i profesjonalistów.
Najważniejsze informacje:- Generuje sygnały sinusoidalne, prostokątne, piłokształtne i trójkątne
- Szeroki zakres częstotliwości pracy (1 Hz - 2 MHz)
- Możliwość modyfikacji amplitudy i częstotliwości w czasie rzeczywistym
- Wykorzystuje konwerter cyfrowo-analogowy (DAC)
- Znajduje zastosowanie w edukacji i profesjonalnym testowaniu układów
- Wymaga podstawowych komponentów elektronicznych do budowy
Co to jest generator funkcyjny Arduino?
Generator funkcyjny Arduino to wszechstronne urządzenie elektroniczne umożliwiające generowanie różnych typów sygnałów elektrycznych. Jest to narzędzie niezbędne w pracy każdego elektronika, pozwalające na testowanie i debugowanie układów. Stanowi tańszą alternatywę dla profesjonalnych generatorów laboratoryjnych.
Arduino generator przebiegów może wytwarzać sygnały sinusoidalne, prostokątne oraz piłokształtne. Urządzenie pozwala na precyzyjną kontrolę parametrów wyjściowych. Dzięki platformie Arduino, możemy łatwo modyfikować jego funkcje.
Budowa własnego generatora sygnałów Arduino to świetna opcja dla osób początkujących w elektronice. Koszt wykonania takiego urządzenia jest znacznie niższy niż zakup gotowego sprzętu laboratoryjnego.
Potrzebne komponenty do budowy
Do zbudowania DIY generatora funkcyjnego potrzebujemy kilku podstawowych elementów elektronicznych. Większość z nich jest łatwo dostępna w sklepach elektronicznych.
- Arduino UNO/Nano - służy jako jednostka sterująca
- Moduł DAC (np. MCP4725) - konwertuje sygnały cyfrowe na analogowe
- Potencjometry (3 szt.) - do regulacji częstotliwości, amplitudy i offsetu
- Wyświetlacz LCD 16x2 - pokazuje parametry sygnału
- Przyciski taktowe (4 szt.) - do wyboru typu sygnału i nawigacji w menu
- Kondensatory i rezystory - do filtracji i stabilizacji sygnału
Całkowity koszt budowy Arduino generatora sinusoidalnego nie przekracza 150 zł. To znacznie mniej niż profesjonalne urządzenia laboratoryjne kosztujące kilka tysięcy złotych.
Parametry techniczne generatora
| Rodzaje sygnałów | Sinusoidalny, prostokątny, piłokształtny, trójkątny |
| Zakres częstotliwości | 1 Hz - 2 MHz |
| Amplituda | 0-5V |
| Rozdzielczość DAC | 12 bit |
Generator fali Arduino oferuje szerokie możliwości dostosowania parametrów wyjściowych. Precyzyjna kontrola częstotliwości i amplitudy umożliwia generowanie dokładnych przebiegów testowych.
Wbudowany wyświetlacz LCD pokazuje aktualne ustawienia urządzenia. System menu pozwala na szybką zmianę parametrów bez konieczności przeprogramowywania.
Schemat połączeń krok po kroku
Montaż generatora funkcyjnego Arduino rozpoczynamy od przygotowania płytki stykowej. Na jej środku umieszczamy moduł Arduino, pozostawiając miejsce na pozostałe komponenty.
Następnie przygotowujemy zasilanie układu. Wykorzystamy wbudowany stabilizator napięcia Arduino do zasilania pozostałych elementów.
Kolejnym krokiem jest przygotowanie magistrali I2C do komunikacji z modułem DAC. Podłączamy odpowiednie piny SDA i SCL.
Po zakończeniu montażu sprawdzamy wszystkie połączenia miernikiem. Szczególną uwagę zwracamy na poprawność podłączenia zasilania i magistrali I2C.
Podłączenie modułu DAC
Moduł DAC MCP4725 wymaga podłączenia czterech podstawowych pinów. VDD i GND służą do zasilania układu, natomiast SDA i SCL to linie komunikacyjne magistrali I2C. Montaż rozpoczynamy od przylutowania podstawki pod układ scalony.
Arduino generator przebiegów wykorzystuje komunikację I2C do sterowania przetwornikiem. Podłączamy pin SDA modułu DAC do pinu A4 Arduino, a SCL do pinu A5. Dodajemy również rezystory podciągające na liniach I2C.
Po podłączeniu sprawdzamy napięcie zasilania na module DAC. Powinno wynosić stabilne 5V względem masy.
Montaż potencjometrów i przycisków
Potencjometry montujemy w trzech punktach płytki. Środkowy pin każdego potencjometru podłączamy do wejść analogowych Arduino A0, A1 i A2.
Przyciski taktowe wymagają rezystorów podciągających. Jeden pin przycisku łączymy z masą, drugi poprzez rezystor 10kΩ do zasilania i pinu cyfrowego Arduino.
Po zamontowaniu elementów sterujących sprawdzamy ich działanie miernikiem. Mierzymy zmiany napięcia na wyjściach potencjometrów przy ich regulacji.
Implementacja kodu Arduino
Generator funkcyjny Arduino wymaga odpowiedniego oprogramowania do działania. Kod źródłowy dzielimy na sekcje odpowiedzialne za generowanie różnych typów przebiegów. Program wykorzystuje przerwania czasowe do precyzyjnego generowania sygnałów.
Implementacja obejmuje obsługę wyświetlacza LCD i elementów sterujących. Każdy typ przebiegu ma własną funkcję generującą, wykorzystującą tablice look-up dla optymalizacji wydajności.
- generujSygnalSinusoidalny() - generuje przebieg sinusoidalny z tablicy wartości
- generujProstokatny() - tworzy sygnał prostokątny o regulowanym wypełnieniu
- generujPiloksztaltny() - generuje przebieg piłokształtny
- obslugaMenu() - zarządza interfejsem użytkownika
- komunikacjaDAC() - obsługuje transmisję do przetwornika DAC
Kod wgrywamy do Arduino używając standardowego IDE. Po wgraniu program automatycznie rozpoczyna pracę w trybie generowania przebiegu sinusoidalnego.
Kalibracja i testowanie
Generator funkcyjny Arduino wymaga dokładnej kalibracji po pierwszym uruchomieniu. Sprawdzamy poprawność generowanych przebiegów przy użyciu oscyloskopu lub multimetru True RMS.
W pierwszej kolejności kalibrujemy offset napięciowy. Następnie ustawiamy właściwy zakres amplitudy wyjściowej.
Kalibracja częstotliwości wymaga porównania z zewnętrznym źródłem referencyjnym. Do tego celu możemy wykorzystać inny generator sygnałów Arduino lub profesjonalny sprzęt pomiarowy.
Testowanie obejmuje sprawdzenie wszystkich typów generowanych sygnałów. Dokonujemy pomiarów częstotliwości, amplitudy oraz kształtu przebiegu. Weryfikujemy również stabilność parametrów w czasie.
Rozwiązywanie problemów
| Problem | Rozwiązanie |
|---|---|
| Brak sygnału wyjściowego | Sprawdź połączenia DAC i zasilanie modułu |
| Zniekształcony sygnał | Zweryfikuj filtrację zasilania i połączenia masy |
| Niestabilna częstotliwość | Skalibruj timer Arduino i sprawdź kod obsługi przerwań |
| Błędy na wyświetlaczu | Sprawdź połączenia I2C i adres wyświetlacza |
Podczas debugowania Arduino generatora sinusoidalnego warto korzystać z wbudowanego monitora szeregowego. Pozwala on na śledzenie parametrów pracy urządzenia w czasie rzeczywistym.
W przypadku problemów z jakością sygnału sprawdzamy najpierw podstawowe elementy jak zasilanie i połączenia. Często przyczyną są luźne przewody lub zakłócenia elektromagnetyczne.
Praktyczne zastosowania
DIY generator funkcyjny znajduje szerokie zastosowanie w testowaniu układów audio. Możemy sprawdzać charakterystykę częstotliwościową wzmacniaczy i filtrów. Jest to szczególnie przydatne przy projektowaniu systemów nagłośnieniowych.
W edukacji generator funkcyjny Arduino służy jako narzędzie demonstracyjne. Uczniowie mogą obserwować różne typy przebiegów i ich parametry. Pomaga to w zrozumieniu podstaw elektroniki i przetwarzania sygnałów.
Arduino tester elektroniczny sprawdza się również w serwisie sprzętu elektronicznego. Umożliwia szybką diagnostykę układów poprzez podanie sygnału testowego. Jest niezastąpiony przy naprawie wzmacniaczy i urządzeń audio.
Możliwości urządzenia można rozszerzać poprzez modyfikacje kodu źródłowego. Dodatkowe funkcje jak sweep częstotliwości czy modulacja zwiększają jego użyteczność.
Przykłady projektów
Jeden z ciekawych projektów to wykorzystanie generatora funkcyjnego Arduino do testowania głośników. Generujemy sweep sinusoidalny o zmiennej częstotliwości, co pozwala wykryć rezonanse i zniekształcenia. Wyniki można wizualizować na komputerze poprzez port szeregowy.
Inny projekt to budowa analizatora audio z wykorzystaniem Arduino generatora przebiegów. Łączymy generator z detektorem szczytowym i wyświetlaczem LCD. Umożliwia to pomiar charakterystyki przenoszenia wzmacniaczy.
Możliwe modyfikacje obejmują dodanie interfejsu USB i oprogramowania PC. Pozwoli to na zdalne sterowanie parametrami generatora i rejestrację wyników pomiarów.
Własnoręczna budowa generatora funkcyjnego - co zyskujesz?
Budowa generatora funkcyjnego Arduino to praktyczny projekt dla każdego elektronika. Urządzenie oferuje profesjonalne możliwości przy koszcie nieprzekraczającym 150 zł. Dzięki szerokiemu zakresowi częstotliwości (1 Hz - 2 MHz) i różnorodnym typom generowanych sygnałów, stanowi uniwersalne narzędzie testowe.
Proces montażu generatora sygnałów Arduino jest stosunkowo prosty i wymaga podstawowych umiejętności lutowania. Najważniejsze elementy to moduł Arduino, przetwornik DAC oraz komponenty sterujące. Szczególną uwagę należy zwrócić na prawidłowe połączenia i kalibrację urządzenia, co zapewni wysoką jakość generowanych przebiegów.
Własnoręcznie zbudowany Arduino generator przebiegów znajduje zastosowanie zarówno w edukacji, jak i profesjonalnej diagnostyce. Możliwość modyfikacji kodu źródłowego pozwala na dostosowanie funkcji do konkretnych potrzeb, co czyni go elastycznym narzędziem w warsztacie każdego elektronika.
