Czujniki ciśnienia atmosferycznego dla Arduino to kluczowe komponenty elektroniczne wykorzystywane w projektach pomiarowych i meteorologicznych. Pozwalają na precyzyjny pomiar ciśnienia powietrza w zakresie od 300 do 1100 hPa. Najbardziej popularne modele to BMP180 i BMP280. Dzięki łatwej integracji z platformą Arduino, czujniki te znajdują zastosowanie w stacjach pogodowych, dronach oraz systemach nawigacyjnych.
Najważniejsze informacje:- Pomiar ciśnienia z dokładnością do ±1 hPa
- Komunikacja przez interfejs I2C lub SPI
- Możliwość pomiaru wysokości (1 hPa = około 8 metrów)
- Dodatkowa funkcja pomiaru temperatury (±1°C)
- Zastosowanie w meteorologii, nawigacji i automatyce
- Prosta implementacja w projektach Arduino
- Możliwość monitorowania w czasie rzeczywistym
Potrzebne komponenty do budowy stacji pogodowej
Budowa własnej stacji pogodowej z arduino czujnikiem ciśnienia atmosferycznego wymaga kilku podstawowych elementów elektronicznych. Właściwy dobór komponentów ma kluczowe znaczenie dla dokładności pomiarów i niezawodności całego układu. Każdy element pełni określoną funkcję, a ich jakość wpływa na końcową skuteczność arduino stacji pogodowej czujnik ciśnienia.
Projekt arduino miernika ciśnienia rozpoczynamy od zgromadzenia wszystkich niezbędnych części. Te elementy pozwolą stworzyć funkcjonalne urządzenie do pomiaru parametrów atmosferycznych. Warto zadbać o komponenty dobrej jakości, które zapewnią długotrwałe i bezproblemowe działanie stacji.
- Arduino Uno lub Nano
- Arduino BMP180 lub arduino BMP280 (czujnik ciśnienia)
- Przewody połączeniowe (minimum 6 sztuk)
- Wyświetlacz LCD 16x2 z modułem I2C
- Płytka stykowa (breadboard) 400 punktów
Szacunkowy koszt wszystkich komponentów to około 100-150 złotych, w zależności od wybranego modelu arduino czujnika barometrycznego. Cena może się różnić w zależności od miejsca zakupu i jakości poszczególnych elementów.
Wybór odpowiedniego czujnika ciśnienia
| Parametr | BMP180 | BMP280 |
| Dokładność | ±1 hPa | ±0.12 hPa |
| Zakres pomiarowy | 300-1100 hPa | 300-1100 hPa |
| Cena | 15-25 zł | 20-35 zł |
| Zalety | Niższa cena, łatwa implementacja | Wyższa dokładność, mniejszy pobór prądu |
| Wady | Mniejsza dokładność | Wyższa cena |
Model BMP280 oferuje znacznie wyższą dokładność pomiarów ciśnienia w porównaniu do swojego poprzednika. Nowszy czujnik charakteryzuje się również mniejszym poborem energii, co jest istotne w projektach zasilanych bateryjnie.
BMP180, mimo że jest starszym modelem, nadal pozostaje popularnym wyborem dla podstawowych projektów meteorologicznych. Jego główną zaletą jest niższa cena i duża dostępność bibliotek do arduino pomiaru ciśnienia powietrza.
Dla początkujących projektantów rekomendowany jest czujnik BMP180 ze względu na prostotę implementacji i niższy koszt. Jest to świetny wybór do nauki i pierwszych eksperymentów z arduino czujnikiem ciśnienia atmosferycznego. Bardziej zaawansowani użytkownicy docenią większą precyzję modelu BMP280.

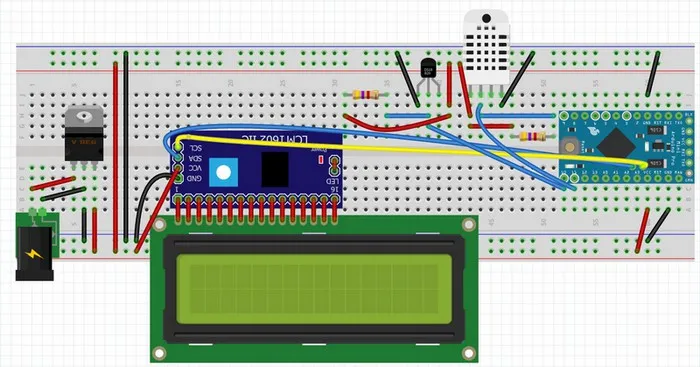

Schemat podłączenia czujnika do Arduino
Podłączenie arduino czujnika ciśnienia atmosferycznego wymaga właściwego połączenia pinów I2C. Komunikacja odbywa się przez piny SDA i SCL, które w Arduino Uno znajdują się na pinach A4 i A5.
Zasilanie czujnika wymaga podłączenia do pinów 5V i GND. Prawidłowe połączenie jest kluczowe dla stabilnej pracy arduino miernika ciśnienia.
Rozpocznij podłączanie od połączenia pinu VCC czujnika z pinem 5V Arduino. Następnie połącz pin GND czujnika z pinem GND Arduino.
W kolejnym kroku podłącz pin SDA czujnika do pinu A4 Arduino. Pin SCL czujnika połącz z pinem A5 Arduino.
Sprawdź wszystkie połączenia przed podłączeniem zasilania. Upewnij się, że przewody są stabilnie umieszczone w płytce stykowej.
Połączenie wyświetlacza LCD
Wyświetlacz LCD z modułem I2C wymaga podłączenia tylko 4 przewodów. Piny VCC i GND podłącz analogicznie jak w przypadku czujnika ciśnienia.
Piny SDA i SCL wyświetlacza można podłączyć równolegle do tych samych pinów A4 i A5 Arduino. Moduł I2C automatycznie zadba o prawidłową komunikację między elementami.
W przypadku problemów z wyświetlaniem sprawdź adres I2C wyświetlacza. Niektóre moduły mogą wymagać zmiany adresu w kodzie. Upewnij się również, że kontrast jest odpowiednio ustawiony potencjometrem na module I2C. Problemy z wyświetlaniem mogą też wynikać z luźnych połączeń.
Programowanie stacji pogodowej
Programowanie arduino stacji pogodowej czujnik ciśnienia rozpoczyna się od instalacji niezbędnych bibliotek. Kod będzie wykorzystywał biblioteki do obsługi czujnika i wyświetlacza LCD.
Kluczowe znaczenie ma wybór odpowiedniej biblioteki dla twojego modelu czujnika. BMP180 i BMP280 wymagają różnych bibliotek, które są dostępne w menedżerze bibliotek Arduino IDE.
- Otwórz Arduino IDE i przejdź do Sketch > Include Library > Manage Libraries
- Wyszukaj i zainstaluj "Adafruit BMP085 Library" dla BMP180 lub "Adafruit BMP280 Library" dla BMP280
- Zainstaluj bibliotekę "LiquidCrystal I2C" dla wyświetlacza
- Zrestartuj Arduino IDE po instalacji bibliotek
Podstawowy kod dla arduino czujnika ciśnienia atmosferycznego zawiera inicjalizację bibliotek i konfigurację pinów. Pętla główna programu odpowiada za cykliczny odczyt danych i wyświetlanie ich na ekranie LCD.
W kodzie należy zdefiniować adresy I2C urządzeń i częstotliwość odświeżania pomiarów. Standardowy adres dla BMP180/280 to 0x77, a dla wyświetlacza LCD najczęściej 0x27. Pomiary można wykonywać co 1-2 sekundy dla optymalnej pracy stacji.
Kalibracja czujnika
Kalibracja arduino czujnika ciśnienia atmosferycznego jest kluczowa dla uzyskania dokładnych pomiarów. Większość czujników BMP180 i BMP280 posiada fabryczną kalibrację, która zapewnia podstawową dokładność pomiarów. Dla zwiększenia precyzji warto przeprowadzić dodatkową kalibrację, porównując odczyty z profesjonalną stacją meteorologiczną.
Proces kalibracji wymaga uwzględnienia wysokości nad poziomem morza w miejscu instalacji arduino miernika ciśnienia. Każde 8 metrów wysokości wpływa na zmianę ciśnienia o około 1 hPa. Wartość ciśnienia atmosferycznego należy zawsze odnosić do poziomu morza, co umożliwia porównywanie pomiarów z różnych lokalizacji.
Do przeprowadzenia kalibracji wprowadź w kodzie wartość wysokości swojej lokalizacji. Użyj funkcji seaLevelForAltitude() z biblioteki czujnika.
Odczytywanie i interpretacja pomiarów
Arduino czujnik barometryczny dostarcza surowe dane w hektopaskalach (hPa). Prawidłowa interpretacja tych wartości jest kluczowa dla przewidywania zmian pogody.
Trendy zmian ciśnienia są ważniejsze niż pojedyncze odczyty. Spadek ciśnienia zwykle zwiastuje pogorszenie pogody, podczas gdy wzrost może oznaczać jej poprawę.
Ciśnienie atmosferyczne na poziomie morza wynosi średnio 1013.25 hPa. Wartości znacznie odbiegające od tej normy mogą wskazywać na zbliżające się zjawiska pogodowe.
| Wartość ciśnienia (hPa) | Interpretacja |
| < 980 | Bardzo niskie - możliwy sztorm |
| 980-1000 | Niskie - możliwe opady |
| 1000-1020 | Normalne |
| > 1020 | Wysokie - dobra pogoda |
Co oznaczają poszczególne odczyty?
Szybki spadek ciśnienia (>6 hPa/3h) może oznaczać nadchodzące załamanie pogody. Taka sytuacja często poprzedza silne wiatry lub burze.
Stabilne, wysokie ciśnienie zwykle wskazuje na utrzymującą się dobrą pogodę. Wartości powyżej 1020 hPa często towarzyszą słonecznej, bezdeszczowej aurze.
Powolny spadek ciśnienia sugeruje stopniowe pogorszenie pogody. Może to oznaczać nadchodzące opady w ciągu najbliższych 12-24 godzin.
Wzrost ciśnienia po okresie niskich wartości zazwyczaj zwiastuje poprawę warunków atmosferycznych. Szczególnie jeśli wzrost jest stabilny i długotrwały.
Rozwiązywanie typowych problemów
Najczęstszym problemem przy budowie arduino stacji pogodowej czujnik ciśnienia są nieprawidłowe odczyty. Może to być spowodowane złym podłączeniem przewodów lub konfliktami adresów I2C. Sprawdź dokładnie wszystkie połączenia i użyj skanera I2C do weryfikacji adresów urządzeń.
Problem z brakiem inicjalizacji czujnika często wynika z uszkodzonych przewodów lub niewłaściwego zasilania. Upewnij się, że napięcie zasilania wynosi dokładnie 5V i wszystkie przewody są prawidłowo przylutowane lub stabilnie umieszczone w płytce stykowej.
Niestabilne odczyty mogą być spowodowane zakłóceniami elektromagnetycznymi. Użyj krótkich przewodów i umieść stację z dala od źródeł zakłóceń, takich jak silniki elektryczne czy transformatory.
W przypadku problemów z wyświetlaczem LCD sprawdź kontrast i adres I2C. Czasami wyświetlacz może wymagać regulacji kontrastu lub zmiany adresu w kodzie.
Jeśli czujnik pokazuje błędne wartości, może być konieczna jego rekalibracja. Zweryfikuj też czy nie jest narażony na bezpośrednie działanie promieni słonecznych lub ciepła z urządzeń elektronicznych.
Rozbudowa stacji pogodowej
Podstawową stację pogodową można rozbudować o dodatkowe czujniki temperatury i wilgotności. Popularnym wyborem jest czujnik DHT22 lub BME280, które współpracują z arduino czujnikiem ciśnienia atmosferycznego.
Dodanie modułu WiFi ESP8266 umożliwi przesyłanie danych do chmury. Pozwoli to na zdalne monitorowanie warunków atmosferycznych przez internet.
Warto rozważyć dodanie pamięci zewnętrznej do zapisywania historii pomiarów. Moduł SD card shield pozwoli na długoterminowe gromadzenie danych meteorologicznych.
System można wyposażyć w powiadomienia SMS lub email o znaczących zmianach ciśnienia. Wymaga to dodania odpowiedniego modułu GSM lub połączenia z internetem.
Zaawansowani użytkownicy mogą zaimplementować algorytmy przewidywania pogody. Analiza trendów zmian ciśnienia pozwoli na tworzenie własnych prognoz pogody z wyprzedzeniem 12-24 godzin.
Najważniejsze aspekty budowy stacji pogodowej Arduino
Stworzenie własnej stacji pogodowej z arduino czujnikiem ciśnienia atmosferycznego to projekt, który łączy w sobie elementy elektroniki, programowania i meteorologii. Kluczem do sukcesu jest właściwy dobór komponentów, ze szczególnym uwzględnieniem czujnika BMP180 lub BMP280, oraz ich prawidłowe połączenie zgodnie z przedstawionym schematem.
Precyzyjne pomiary wymagają odpowiedniej kalibracji arduino czujnika barometrycznego oraz uwzględnienia lokalnej wysokości nad poziomem morza. Warto pamiętać, że interpretacja odczytów ciśnienia jest równie ważna jak same pomiary - trendy zmian ciśnienia dostarczają cennych informacji o nadchodzących zmianach pogody.
Projekt można stopniowo rozbudowywać o dodatkowe funkcje, takie jak pomiar temperatury i wilgotności, czy możliwość zdalnego monitorowania danych przez internet. Z podstawowym zestawem komponentów za około 100-150 złotych można rozpocząć przygodę z amatorską meteorologią i systematycznie rozwijać możliwości swojej stacji pogodowej.
