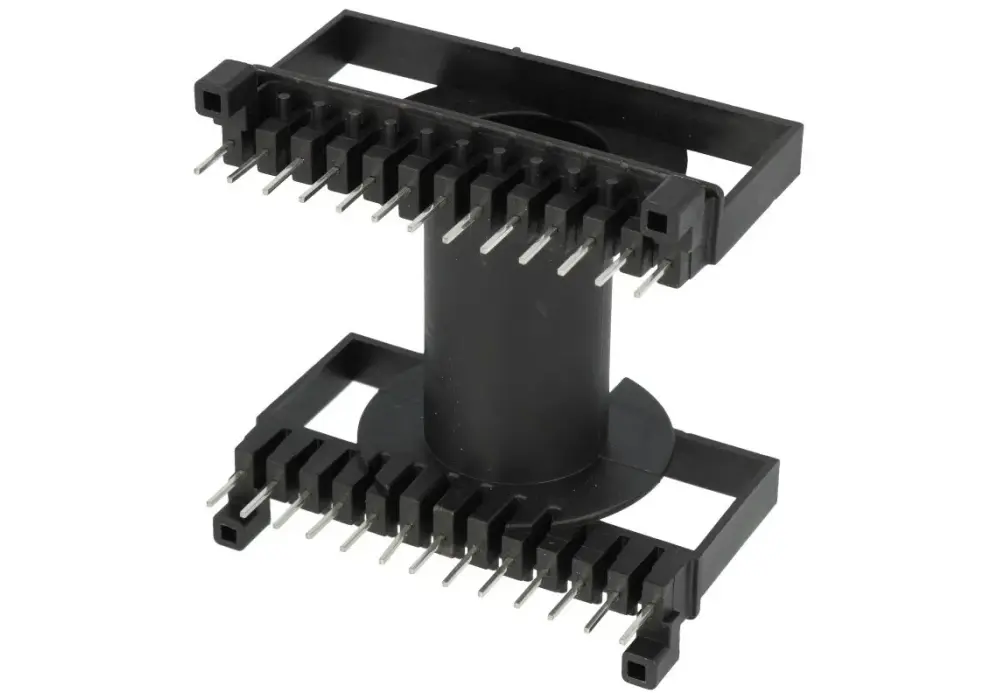

Karkasy do transformatorów to kluczowe elementy konstrukcyjne używane w produkcji transformatorów. Służą one do nawijania uzwojeń i oddzielania ich od rdzenia. Wykonane z materiałów o wysokich właściwościach izolacyjnych, takich jak tworzywa sztuczne czy papier bakelizowany, karkasy zwiększają efektywność i bezpieczeństwo transformatorów. Występują w różnych typach i rozmiarach, dostosowanych do konkretnych zastosowań w elektronice, motoryzacji czy przemyśle.
Najważniejsze informacje:- Karkasy oddzielają uzwojenia od siebie i od rdzenia transformatora
- Produkowane są z materiałów o dobrych właściwościach izolacyjnych
- Występują w różnych typach, np. E, EI, UI, ETD
- Stosowane są w elektronice użytkowej, przemyśle i automatyce
- Wybór karkasu zależy od specyfiki aplikacji i parametrów rdzenia
Czym są karkasy do transformatorów?

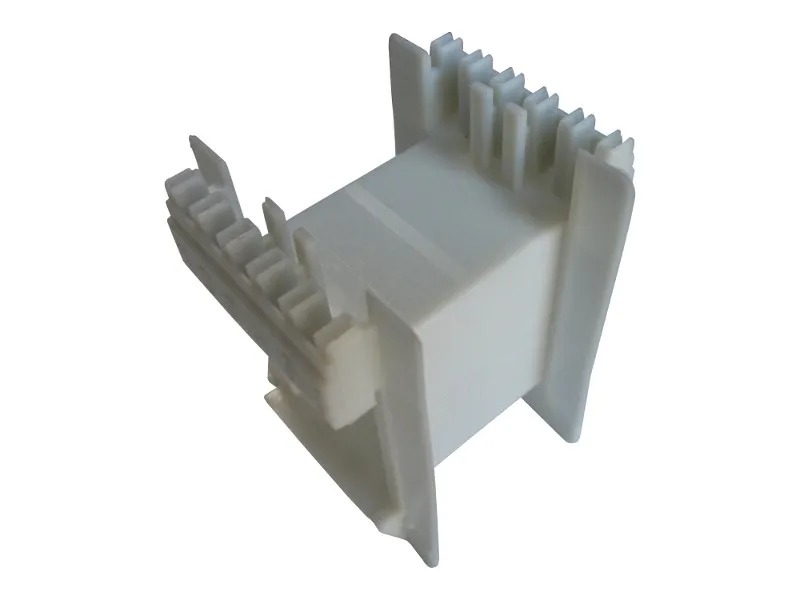

Karkasy do transformatorów, zwane również korpusami cewek, to elementy konstrukcyjne stosowane w budowie transformatorów. Służą jako podstawa do nawijania uzwojeń.
Główną funkcją karkasów do transformatorów jest oddzielanie uzwojeń od siebie oraz od rdzenia transformatora. Zapewniają one stabilność mechaniczną dla uzwojeń i umożliwiają ich precyzyjne ułożenie. Dodatkowo, karkasy pomagają w odpowiednim rozpraszaniu ciepła generowanego podczas pracy transformatora.
Karkasy do transformatorów znacząco zwiększają efektywność i bezpieczeństwo urządzenia. Dzięki nim możliwe jest optymalne wykorzystanie przestrzeni w transformatorze, co przekłada się na jego wydajność energetyczną.
Materiały stosowane w produkcji karkasów
Do produkcji karkasów do transformatorów wykorzystuje się różnorodne materiały o wysokich właściwościach izolacyjnych. Oto lista 5 najczęściej używanych tworzyw sztucznych:
- PET (Politereftalan etylenu)
- PBT (Politereftalan butylenu)
- PA66 (Poliamid 66)
- LCP (Ciekłokrystaliczne polimery)
- ABS (Akrylonitryl-butadien-styren)
Papier bakelizowany to kolejny materiał stosowany w produkcji karkasów do transformatorów. Znajduje on zastosowanie w specyficznych aplikacjach, gdzie kluczowe są jego unikalne właściwości izolacyjne.
Kluczowe właściwości materiałów używanych do produkcji karkasów to wysoka wytrzymałość mechaniczna, odporność na wysokie temperatury oraz doskonałe właściwości izolacyjne. Materiały te muszą również charakteryzować się niską higroskopijnością, aby zapobiegać wchłanianiu wilgoci, co mogłoby wpłynąć na parametry elektryczne transformatora.
Czytaj więcej: Jak zamontować czujnik parkowania w garażu: Prosty poradnik
Rodzaje karkasów i ich zastosowania
Karkasy typu E
Karkasy do rdzeni ferrytowych typu E są powszechnie stosowane w transformatorach impulsowych. Charakteryzują się prostą konstrukcją i dobrą efektywnością energetyczną.
Karkasy typu EI
Karkasy EI do transformatorów to klasyczne rozwiązanie stosowane w transformatorach sieciowych. Umożliwiają one efektywne wykorzystanie przestrzeni i zapewniają dobrą izolację między uzwojeniami.
Karkasy typu UI
Karkasy typu UI charakteryzują się niskim profilem, co czyni je idealnymi do zastosowań, gdzie kluczowa jest minimalizacja wysokości. Często znajdują zastosowanie w kompaktowych urządzeniach elektronicznych.
Karkasy typu ETD
Karkasy ETD są powszechnie używane w transformatorach toroidalnych. Ich unikalna konstrukcja umożliwia efektywne odprowadzanie ciepła i minimalizację strat energii.
Parametry techniczne karkasów
Klasa termiczna
Klasa termiczna określa maksymalną temperaturę pracy karkasu do transformatora. Jest to kluczowy parametr wpływający na trwałość i bezpieczeństwo transformatora.
Najpopularniejsze klasy termiczne to:
- Klasa A (105°C)
- Klasa E (120°C)
- Klasa B (130°C)
Wskaźnik CTI
CTI (Comparative Tracking Index) to wskaźnik określający odporność materiału na prądy pełzające. Wyższy wskaźnik CTI oznacza lepszą odporność karkasu na powstawanie ścieżek przewodzących na jego powierzchni. Jest to szczególnie istotne w aplikacjach wysokonapięciowych.
Standard UL94
Standard UL94 definiuje palność materiałów używanych do produkcji karkasów do transformatorów. Określa on, jak szybko materiał się zapali i jak będzie się palił w określonych warunkach.
Wysoka klasyfikacja w standardzie UL94 gwarantuje większe bezpieczeństwo użytkowania transformatora, minimalizując ryzyko rozprzestrzeniania się ognia w przypadku awarii.
| Typ karkasu | Klasa termiczna | Wskaźnik CTI | Standard UL94 |
|---|---|---|---|
| E | B (130°C) | 600 | V-0 |
| EI | E (120°C) | 400 | V-1 |
| UI | A (105°C) | 300 | V-2 |
| ETD | F (155°C) | 600 | V-0 |
Zastosowania karkasów w różnych branżach
Karkasy do transformatorów znajdują szerokie zastosowanie w wielu gałęziach przemysłu. Główne obszary ich wykorzystania to:
- Elektronika użytkowa
- Przemysł motoryzacyjny
- Automatyka przemysłowa
- Systemy zasilania
W elektronice użytkowej karkasy są niezbędne do produkcji transformatorów używanych w zasilaczach urządzeń codziennego użytku. Umożliwiają one miniaturyzację sprzętu przy zachowaniu wysokiej efektywności energetycznej. Dzięki nim smartfony, laptopy czy telewizory mogą być coraz cieńsze i lżejsze.
Przemysł motoryzacyjny intensywnie wykorzystuje karkasy do transformatorów w systemach elektrycznych pojazdów. Znajdują one zastosowanie w przetwornicach napięcia, systemach ładowania akumulatorów oraz w układach zapłonowych. Wysoka odporność termiczna i mechaniczna karkasów jest kluczowa w trudnych warunkach pracy w pojazdach.
W automatyce przemysłowej karkasy odgrywają kluczową rolę w budowie transformatorów stosowanych w systemach sterowania i zasilania. Ich wysoka precyzja wykonania i stabilność parametrów elektrycznych zapewniają niezawodne działanie skomplikowanych linii produkcyjnych i robotów przemysłowych.
Porada: Przy doborze karkasu do transformatora zwróć uwagę na specyfikę aplikacji. Weź pod uwagę nie tylko wymagania elektryczne, ale także warunki środowiskowe, w jakich będzie pracował transformator. Dla aplikacji narażonych na wibracje wybierz karkasy o zwiększonej wytrzymałości mechanicznej. W przypadku wysokich temperatur pracy, postaw na karkasy z wyższą klasą termiczną.
Gdzie kupić karkasy do transformatorów?
Karkasy do transformatorów są dostępne u wielu producentów specjalizujących się w komponentach elektronicznych. Oferują oni szeroką gamę produktów dostosowanych do różnorodnych potrzeb klientów.
Znani producenci karkasów do transformatorów to:
- Weisser Spulenkorper
- Ferroxcube
- EPCOS
Zakup karkasów jest możliwy w specjalistycznych sklepach elektronicznych. Oferują one szeroki asortyment produktów oraz fachowe doradztwo w zakresie doboru odpowiedniego karkasu.
Dystrybutorzy komponentów elektronicznych pełnią ważną rolę w dostarczaniu karkasów do transformatorów dla przemysłu. Zapewniają oni nie tylko dostęp do produktów różnych producentów, ale również wsparcie techniczne i logistyczne dla dużych zamówień.
Kluczowa rola karkasów w projektowaniu i budowie transformatorów
Karkasy do transformatorów stanowią fundament ich konstrukcji, pełniąc rolę nie tylko mechanicznego wsparcia, ale także izolatora elektrycznego. Ich różnorodność pod względem materiałów, typów i parametrów technicznych pozwala na dostosowanie do szerokiego spektrum zastosowań - od elektroniki użytkowej po zaawansowane systemy przemysłowe.
Wybór odpowiedniego karkasu wymaga uwzględnienia wielu czynników, takich jak klasa termiczna, wskaźnik CTI czy standard palności UL94. Te parametry mają kluczowe znaczenie dla bezpieczeństwa i efektywności pracy transformatora. Dlatego też dobór właściwego karkasu do transformatora powinien być przemyślany i dostosowany do specyfiki danej aplikacji.
Rynek oferuje szeroką gamę karkasów do transformatorów, dostępnych u renomowanych producentów i dystrybutorów. Dla inżynierów i projektantów kluczowe jest zrozumienie specyfiki różnych typów karkasów, co pozwala na optymalizację konstrukcji transformatorów pod kątem wydajności, niezawodności i kosztów produkcji.
