Mapa propagacji to zaawansowane narzędzie używane do analizy i przewidywania rozprzestrzeniania się fal radiowych w atmosferze. Pozwala określić zasięg sygnałów radiowych dla różnych częstotliwości i typów propagacji. Jest niezbędna dla radioamatorów i profesjonalnych nadawców chcących zoptymalizować swoje połączenia.
Mapy te uwzględniają warunki atmosferyczne, indeks Hepburn Tropo oraz prognozy aktywności słonecznej. Dzięki nim można przewidzieć zachowanie fal w troposferze i jonosferze, co jest kluczowe dla planowania skutecznej komunikacji radiowej na różne odległości.
Najważniejsze informacje:- Mapa propagacji analizuje rozchodzenie się fal radiowych w atmosferze
- Uwzględnia różne typy propagacji: przyziemną, przez dukty troposferyczne i jonosferę
- Służy do optymalizacji połączeń radiowych
- Zawiera dane o warunkach atmosferycznych i aktywności słonecznej
- Jest dynamicznie aktualizowana
Co to jest mapa propagacji?

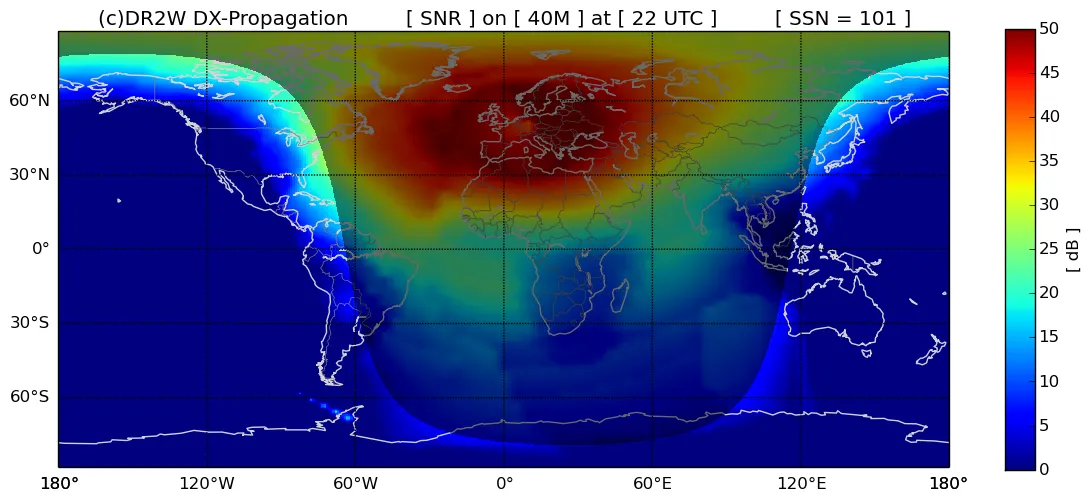

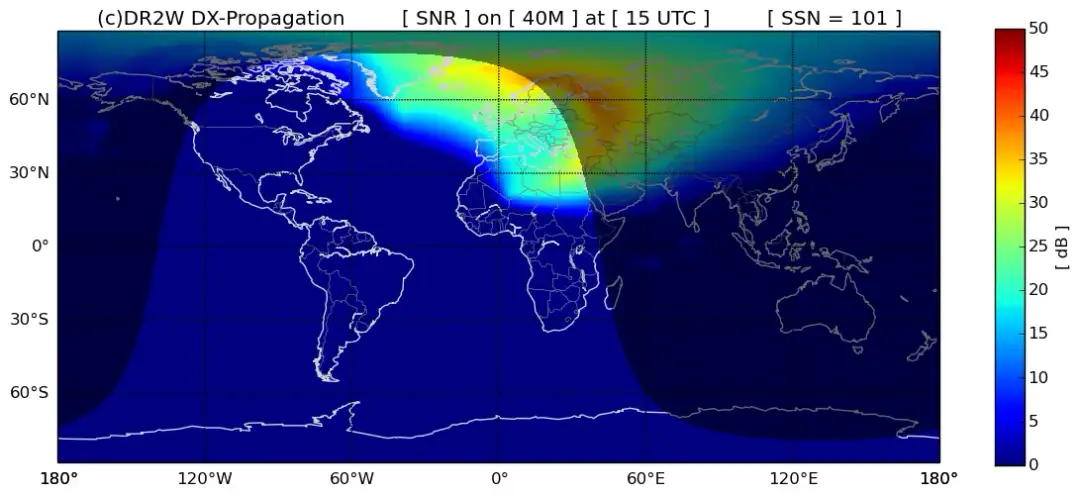

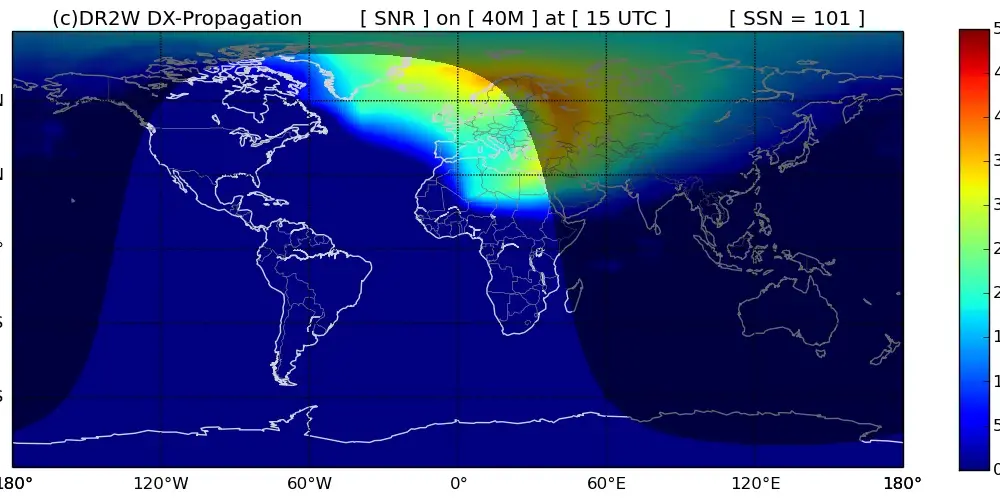

Mapa propagacji to zaawansowane narzędzie służące do analizy i przewidywania zachowania fal radiowych w atmosferze. Przedstawia ona graficznie warunki rozchodzenia się sygnałów o różnych częstotliwościach w określonym obszarze geograficznym. Mapa propagacji uwzględnia wiele czynników wpływających na jakość transmisji, takich jak ukształtowanie terenu, warunki atmosferyczne czy aktywność słoneczna. Stosowana jest głównie przez radioamatorów i profesjonalistów w dziedzinie komunikacji radiowej. Pozwala ona na optymalizację połączeń oraz planowanie zasięgu stacji nadawczych.
Jak działają różne rodzaje propagacji fal radiowych?
Propagacja przyziemna w komunikacji radiowej
Propagacja przyziemna to sposób rozchodzenia się fal radiowych wzdłuż powierzchni Ziemi. Wykorzystuje ona zjawisko ugięcia fal na przeszkodach terenowych, co pozwala na pokonywanie krzywizny planety. W praktyce, radioamatorzy używają tego typu propagacji do nawiązywania łączności lokalnych, np. w obrębie miasta czy regionu.
Mechanizm propagacji przez dukty troposferyczne
Propagacja przez dukty troposferyczne zachodzi, gdy w troposferze tworzą się warstwy powietrza o różnej gęstości. Fale radiowe mogą być wtedy "uwięzione" między tymi warstwami, tworząc swoisty tunel. Zjawisko to pozwala na znaczne zwiększenie zasięgu transmisji, umożliwiając łączność na setki, a nawet tysiące kilometrów.
Rola jonosfery w propagacji fal
Propagacja jonosferyczna to kluczowy mechanizm dla komunikacji na duże odległości. Jonosfera, warstwa atmosfery naładowana elektrycznie, działa jak gigantyczne zwierciadło dla fal radiowych. Fale HF, uderzając w jonosferę, odbijają się od niej i wracają na Ziemię. Ten proces może się powtarzać wielokrotnie, umożliwiając komunikację między kontynentami. Jakość propagacji jonosferycznej zależy od pory dnia, roku i aktywności słonecznej.
Czytaj więcej: Poradnik: Baterie 3.6V - Jakie zastosowanie mają te baterie?
Jakie parametry znajdziesz na mapie propagacji?
Mapa propagacji zawiera szereg wskaźników, które pomagają ocenić warunki rozchodzenia się fal radiowych. Ich analiza pozwala przewidzieć jakość i zasięg łączności. Oto najważniejsze z nich:
- Indeks Hepburn Tropo - określa prawdopodobieństwo wystąpienia duktów troposferycznych
- Solar Flux Index (SFI) - mierzy aktywność słoneczną wpływającą na jonosferę
- K-index - wskazuje na zakłócenia geomagnetyczne
- MUF (Maximum Usable Frequency) - najwyższa częstotliwość użyteczna dla łączności jonosferycznej
- Temperatura i ciśnienie atmosferyczne - wpływają na tworzenie się duktów troposferycznych
Jak interpretować wskaźniki na mapie propagacji?
| Wskaźnik | Zakres wartości | Znaczenie dla propagacji |
| Indeks Hepburn Tropo | 1-8 | Im wyższy, tym lepsze warunki dla propagacji troposferycznej |
| SFI | 60-300 | Wyższe wartości sprzyjają propagacji jonosferycznej |
| K-index | 0-9 | Niższe wartości oznaczają stabilniejszą jonosferę |
Interpretacja tych wskaźników wymaga praktyki. Wysokie wartości SFI i niskie K-index zwykle oznaczają dobre warunki dla łączności DX (dalekosiężnej). Pamiętaj, że wskaźniki te należy analizować łącznie, a nie w izolacji.
Praktyczne zastosowanie map propagacyjnych
Planowanie łączności radiowej
Skuteczne planowanie łączności radiowej zaczyna się od analizy mapy propagacji. Sprawdź indeks SFI i K-index, aby ocenić stan jonosfery. Następnie, zweryfikuj MUF dla wybranej trasy. Nie zapomnij o indeksie Hepburn Tropo dla połączeń VHF/UHF. Optymalizacja polega na doborze odpowiedniej częstotliwości i czasu nadawania do przewidywanych warunków propagacyjnych.
Przewidywanie zasięgu sygnału
Zasięg sygnału zależy od wielu czynników. Moc nadajnika i zysk anteny to podstawa. Mapa propagacji pozwala uwzględnić wpływ warunków atmosferycznych i jonosferycznych. Pamiętaj o ukształtowaniu terenu - góry mogą blokować sygnał, ale też tworzyć odbicia sprzyjające dalekim łącznościom.
Narzędzia do analizy map propagacji
- VOACAP Online - webowe narzędzie do przewidywania propagacji HF. Oferuje zaawansowane opcje modelowania i wizualizacji.
- DX Atlas - program desktopowy z interaktywnymi mapami propagacji. Świetny do planowania DX-ów.
- PropView - profesjonalne oprogramowanie do analizy propagacji. Wykorzystywane przez nadawców i służby radiokomunikacyjne.
- PSK Reporter - narzędzie pokazujące w czasie rzeczywistym raporty o odebranych sygnałach. Doskonałe do weryfikacji aktualnych warunków propagacyjnych.
Te narzędzia pozwalają na dokładną analizę i przewidywanie warunków propagacyjnych. Ich umiejętne wykorzystanie może znacząco poprawić efektywność komunikacji radiowej.
Mapa propagacji: Klucz do efektywnej komunikacji radiowej
Mapa propagacji to nieocenione narzędzie dla każdego entuzjasty i profesjonalisty w dziedzinie komunikacji radiowej. Pozwala ona przewidzieć zachowanie fal radiowych w atmosferze, co jest kluczowe dla planowania skutecznych połączeń na różne odległości.
Zrozumienie różnych typów propagacji - przyziemnej, troposferycznej i jonosferycznej - oraz umiejętność interpretacji wskaźników takich jak SFI czy indeks Hepburn Tropo, to podstawa efektywnego wykorzystania map propagacji. Dzięki nim możemy optymalizować nasze transmisje, wybierając najlepsze częstotliwości i pory nadawania.
Współczesne narzędzia do analizy map propagacji, takie jak VOACAP Online czy DX Atlas, znacznie ułatwiają planowanie łączności. Pamiętajmy jednak, że nawet najlepsze prognozy wymagają praktycznego doświadczenia. Regularne korzystanie z map propagacji i konfrontowanie ich z rzeczywistymi warunkami pozwoli nam stać się prawdziwymi ekspertami w dziedzinie komunikacji radiowej.
