Silnik DC z przekładnią: Zasada działania i zastosowania

Czym jest silnik DC z przekładnią?

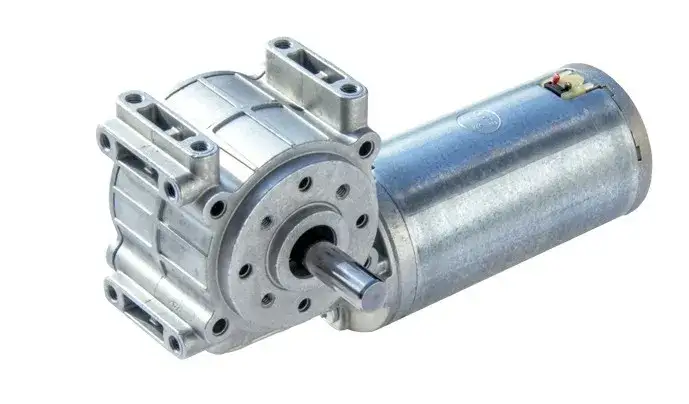

Silnik DC z przekładnią to zaawansowane urządzenie elektromechaniczne, które łączy w sobie klasyczny silnik prądu stałego z mechanizmem przekładni zębatej. Ten uniwersalny zespół napędowy pozwala na precyzyjną kontrolę prędkości i momentu obrotowego, dostosowując parametry wyjściowe do konkretnych wymagań aplikacji. Podstawowym zadaniem silnika DC z przekładnią jest zamiana energii elektrycznej na mechaniczną przy jednoczesnej modyfikacji parametrów ruchu obrotowego. Konstrukcja silnika DC z przekładnią opiera się na integracji dwóch kluczowych elementów: silnika elektrycznego prądu stałego oraz systemu przekładni mechanicznej. Przekładnia, montowana bezpośrednio na wale silnika, umożliwia redukcję prędkości obrotowej przy jednoczesnym zwiększeniu momentu obrotowego. Cały układ zamknięty jest w kompaktowej obudowie, która zapewnia ochronę mechanizmu i ułatwia montaż w urządzeniach docelowych.

• Silnik prądu stałego z wirnikiem i stojanem
• System przekładni zębatych z kołami zębatymi
• Wał wyjściowy z łożyskowaniem
• Obudowa z elementami montażowymi

Jak działa połączenie silnika DC z przekładnią?

Wirnik silnika DC wprawiany jest w ruch przez oddziaływanie pola magnetycznego, a jego obroty są następnie przenoszone na pierwszy stopień przekładni. Energia mechaniczna jest przekazywana przez kolejne stopnie przekładni, gdzie następuje redukcja prędkości obrotowej. System przekładni wykorzystuje różnice w średnicach kół zębatych do zmiany parametrów ruchu obrotowego. Dzięki odpowiedniemu doborowi przełożeń możliwe jest uzyskanie optymalnej charakterystyki napędu dla danego zastosowania. Końcowym efektem działania układu jest znaczące zwiększenie momentu obrotowego dostępnego na wale wyjściowym. Następuje to kosztem proporcjonalnego zmniejszenia prędkości obrotowej zgodnie z zasadą zachowania energii.

Parametr	Przed przekładnią	Po przekładni
Prędkość obrotowa	3000-12000 RPM	30-300 RPM
Moment obrotowy	0,1-0,5 Nm	5-25 Nm

Rodzaje przekładni stosowanych w silnikach DC

Przekładnia planetarna charakteryzuje się wysoką sprawnością i kompaktowymi wymiarami. Wykorzystuje układ satelitów obiegających wokół centralnego koła zębatego, co zapewnia równomierne rozłożenie obciążeń. Przekładnia ślimakowa oferuje bardzo duże przełożenia w jednym stopniu. Jest szczególnie przydatna w aplikacjach wymagających samoblokowania mechanizmu. Przekładnia walcowa wykorzystuje proste lub skośne koła zębate. Zapewnia wysoką sprawność i stosunkowo prostą konstrukcję. Przekładnia harmoniczna umożliwia uzyskanie dużych przełożeń przy minimalnych luzach. Charakteryzuje się wysoką precyzją i płynną pracą.

• 1:5 - Napędy pojazdów elektrycznych
• 1:10 - Automatyka przemysłowa
• 1:50 - Roboty i manipulatory
• 1:100 - Precyzyjne pozycjonowanie
• 1:200 - Napędy bram i rolet

Parametry techniczne silników DC z przekładnią

Kluczowe parametry silników DC z przekładnią obejmują napięcie zasilania, które typowo wynosi od 6V do 24V DC, oraz pobór prądu zależny od obciążenia. Prędkość obrotowa na wyjściu przekładni może być regulowana w szerokim zakresie od kilku do kilkuset obrotów na minutę. Moment obrotowy, w zależności od wielkości silnika i zastosowanego przełożenia, może osiągać wartości od ułamka do kilkudziesięciu niutonometrów. Sprawność całego układu napędowego zależy od jakości wykonania poszczególnych komponentów i zwykle mieści się w przedziale 60-85%. Żywotność silnika DC z przekładnią określana jest przez trwałość szczotek, łożysk oraz zębów przekładni. Temperatura pracy układu nie powinna przekraczać 70°C dla zapewnienia optymalnej trwałości.

Na co zwrócić uwagę przy wyborze silnika?

Kluczowym aspektem jest dobór odpowiedniego przełożenia przekładni do planowanego zastosowania. Należy dokładnie przeanalizować wymagania dotyczące prędkości i momentu obrotowego. Jakość wykonania elementów mechanicznych ma bezpośredni wpływ na trwałość i niezawodność napędu. Warto zwrócić uwagę na materiały użyte do produkcji kół zębatych i łożysk. Parametry elektryczne silnika muszą być dostosowane do dostępnego źródła zasilania. Należy również uwzględnić warunki środowiskowe, w których będzie pracował napęd.

Sterowanie silnikiem DC z przekładnią

Podstawową metodą sterowania silnika DC z przekładnią jest regulacja napięcia zasilającego, która pozwala na płynną zmianę prędkości obrotowej. Wykorzystuje się do tego układy PWM, które umożliwiają precyzyjną kontrolę mocy dostarczanej do silnika. Sterowanie kierunkiem obrotów realizowane jest przez zmianę polaryzacji napięcia zasilającego. Zaawansowane systemy sterowania wykorzystują enkodery do pomiaru rzeczywistej prędkości i położenia wału. Sprzężenie zwrotne umożliwia precyzyjne pozycjonowanie i utrzymanie stałej prędkości niezależnie od obciążenia. Kontrolery mogą być wyposażone w funkcje zabezpieczające przed przeciążeniem i przegrzaniem. Mikroprocesorowe układy sterowania pozwalają na programowanie złożonych sekwencji ruchu. Mogą one realizować funkcje miękkiego startu i hamowania, co znacząco wydłuża żywotność mechanicznych elementów napędu. Komunikacja z nadrzędnym systemem sterowania odbywa się poprzez popularne interfejsy przemysłowe.

Metoda sterowania	Zalety	Wady	Zastosowania
PWM	Prosta implementacja	Straty mocy	Podstawowe aplikacje
Enkoder + PWM	Precyzja pozycjonowania	Wyższy koszt	Automatyka
Mikroprocesor	Zaawansowane funkcje	Złożoność	Robotyka
Analogowe	Niski koszt	Ograniczone możliwości	Proste napędy

Regulacja prędkości obrotowej

Najpopularniejszą metodą regulacji prędkości jest modulacja szerokości impulsu (PWM). Zmiana wypełnienia impulsów pozwala na płynną kontrolę prędkości w szerokim zakresie. Dodatkową kontrolę prędkości można uzyskać poprzez zastosowanie sprzężenia zwrotnego z enkodera. Umożliwia to utrzymanie zadanej prędkości niezależnie od zmian obciążenia.

Zastosowania silników DC z przekładnią

Automatyka przemysłowa stanowi jeden z głównych obszarów zastosowania silników DC z przekładnią. Napędy te wykorzystywane są w systemach transportu, liniach produkcyjnych i maszynach pakujących. Robotyka i manipulatory wymagają precyzyjnego sterowania położeniem i prędkością. Silniki DC z przekładnią doskonale sprawdzają się w napędach ramion robotów i chwytaków. Sprzęt AGD i automatyka domowa to kolejny obszar zastosowań. Napędy te można znaleźć w roletach, bramach garażowych i systemach wentylacji. Modelarstwo i zabawki techniczne często wykorzystują miniaturowe silniki DC z przekładnią. Znajdują one zastosowanie w modelach RC i edukacyjnych zestawach konstrukcyjnych.

Przykłady wykorzystania w automatyce domowej

Napędy bram wjazdowych i garażowych wykorzystują silniki DC z przekładnią o dużym momencie obrotowym. System sterowania zapewnia płynny start i stop oraz wykrywanie przeszkód. Możliwość pracy w trybie ciągłym jest szczególnie istotna w przypadku bram w obiektach komercyjnych. Automatyczne rolety i żaluzje wymagają cichej i niezawodnej pracy napędu. Silnik DC z przekładnią w połączeniu z precyzyjnym sterowaniem zapewnia dokładne pozycjonowanie i ochronę przed przeciążeniem. Zintegrowane systemy automatyki domowej umożliwiają programowanie harmonogramów i zdalne sterowanie.

Zastosowania w robotyce i modelarstwie

Ramiona robotów edukacyjnych wykorzystują małe silniki DC z przekładnią do precyzyjnego pozycjonowania. Kluczowa jest możliwość dokładnej kontroli położenia i prędkości. Modele RC samochodów i łodzi wymagają napędów o wysokiej sprawności i dużej mocy. Silniki DC z przekładnią zapewniają odpowiedni moment obrotowy i możliwość regulacji prędkości. Drukarki 3D wykorzystują silniki DC z przekładnią do napędu osi i ekstrudera. Precyzja pozycjonowania i powtarzalność ruchu są kluczowe dla jakości wydruku.

Zalety i ograniczenia

Silniki DC z przekładnią oferują wysoką sprawność energetyczną i łatwość sterowania. Dzięki prostej konstrukcji są niezawodne i łatwe w serwisowaniu. Modułowa budowa umożliwia łatwe dostosowanie parametrów do konkretnych zastosowań. System przekładni pozwala na uzyskanie optymalnych charakterystyk bez konieczności stosowania dodatkowych elementów. Niski koszt produkcji i duża dostępność części zamiennych czynią je atrakcyjnym wyborem. Szeroki zakres dostępnych mocy i przełożeń ułatwia dobór odpowiedniego modelu. Głównym ograniczeniem jest zużycie szczotek w silniku DC. Wymaga to okresowej konserwacji i wymiany elementów eksploatacyjnych. Hałas generowany przez przekładnię może być problemem w niektórych zastosowaniach. Dodatkowo, luzy mechaniczne mogą wpływać na precyzję pozycjonowania w aplikacjach wymagających wysokiej dokładności.

Kompleksowy przewodnik po silnikach DC z przekładnią

Silnik DC z przekładnią stanowi fundamentalne rozwiązanie w dziedzinie napędów elektrycznych, łącząc prostotę konstrukcji z wszechstronnością zastosowań. Dzięki integracji przekładni mechanicznej z klasycznym silnikiem prądu stałego, uzyskujemy możliwość precyzyjnego dostosowania parametrów wyjściowych do konkretnych potrzeb aplikacji. Wybór odpowiedniego silnika DC z przekładnią wymaga uwzględnienia wielu czynników, od wymaganej prędkości i momentu obrotowego, po warunki pracy i dostępne metody sterowania. Szeroka gama dostępnych przekładni - od planetarnych po harmoniczne - pozwala na optymalne dopasowanie napędu do specyficznych wymagań, czy to w automatyce przemysłowej, robotyce, czy zastosowaniach domowych. Nowoczesne metody sterowania, takie jak PWM czy systemy z enkoderem, znacząco rozszerzają możliwości aplikacyjne silników DC z przekładnią. Pomimo pewnych ograniczeń, jak zużycie szczotek czy hałas przekładni, pozostają one jednym z najbardziej uniwersalnych i ekonomicznych rozwiązań napędowych, szczególnie w aplikacjach wymagających precyzyjnej kontroli prędkości i momentu obrotowego.
