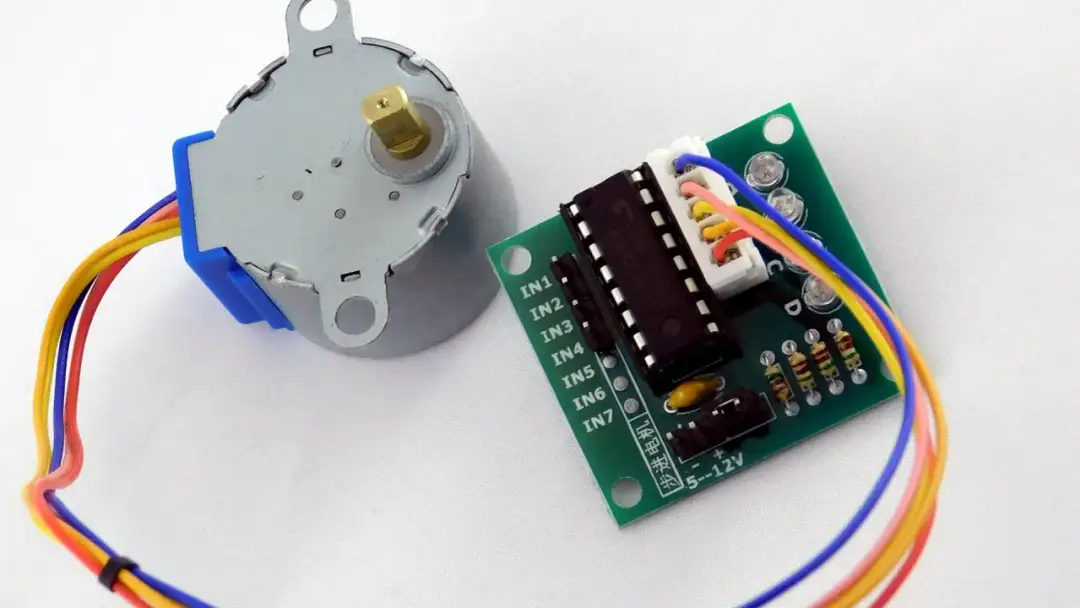

Silniki krokowe z sterownikami to precyzyjne urządzenia elektromechaniczne. Przekształcają impulsy elektryczne w dokładne ruchy obrotowe. Są kluczowe w wielu nowoczesnych technologiach. Drukarki 3D, maszyny CNC i roboty to tylko niektóre z ich zastosowań. Silniki te wyróżniają się wysoką dokładnością i kontrolą ruchu.
Działanie silnika krokowego opiera się na sekwencyjnym zasilaniu cewek. Powoduje to obrót wirnika o ściśle określony kąt. Typowy silnik wykonuje 200 kroków na pełny obrót. Sterownik kontroluje liczbę i częstotliwość impulsów. To pozwala na precyzyjne sterowanie ruchem.
Istnieją dwa główne typy silników krokowych: unipolarne i bipolarne. Różnią się liczbą cewek i sposobem sterowania. Bipolarne oferują wyższy moment obrotowy, ale wymagają bardziej zaawansowanych sterowników.
Najważniejsze informacje:- Silniki krokowe zamieniają impulsy elektryczne na precyzyjne ruchy mechaniczne
- Znajdują zastosowanie w drukarkach 3D, maszynach CNC i robotyce
- Typowy silnik wykonuje 200 kroków na pełny obrót (1.8° na krok)
- Sterowniki umożliwiają kontrolę prędkości i kierunku obrotu
- Istnieją różne metody sterowania: pełnokrokowe, półkrokowe i mikrokrokowe
- Wyróżniamy silniki unipolarne (prostsze) i bipolarne (wyższy moment obrotowy)

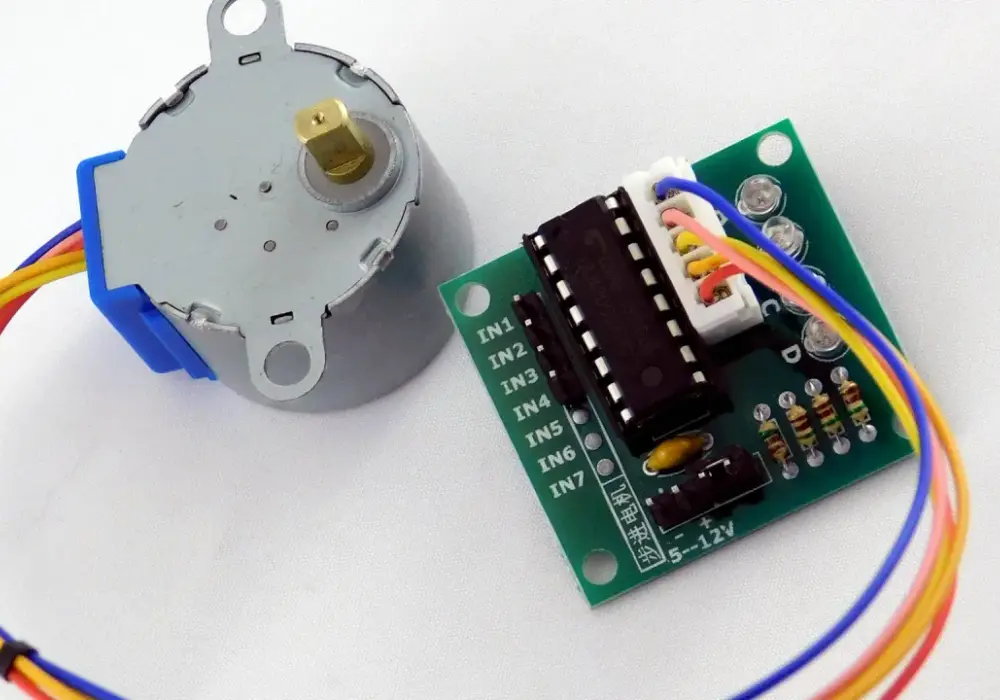

Czym jest silnik krokowy?
Silnik krokowy z sterownikiem to precyzyjne urządzenie elektromechaniczne, przekształcające impulsy elektryczne w dokładne ruchy obrotowe. Jego unikalna konstrukcja umożliwia kontrolę pozycji z niezwykłą dokładnością.
Podstawowymi elementami konstrukcyjnymi silnika krokowego są wirnik (rotor) i stator. Wirnik to ruchoma część centralna, często wyposażona w magnesy stałe. Stator, otaczający wirnik, zawiera cewki elektromagnetyczne. Dodatkowo, silnik posiada obudowę i wał napędowy, przenoszący ruch obrotowy na zewnątrz.
Zasada działania silnika krokowego z kontrolerem opiera się na sekwencyjnym zasilaniu cewek statora. Gdy prąd przepływa przez cewkę, wytwarza ona pole magnetyczne przyciągające wirnik. Sterownik, kluczowy element układu, kontroluje tę sekwencję. Podając impulsy w odpowiedniej kolejności, powoduje obrót wirnika o ściśle określony kąt. Typowy silnik wykonuje 200 kroków na pełny obrót, co oznacza precyzję 1,8° na krok.

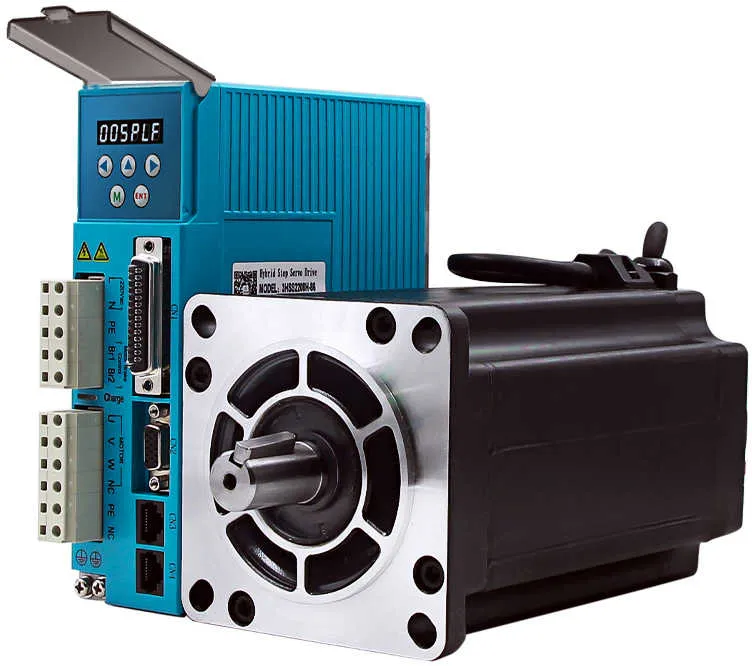

Rola sterownika w kontrolowaniu silnika krokowego
Sterownik pełni kluczową rolę w układzie sterowania silnikiem krokowym. Jego główne funkcje to:
- Generowanie sekwencji impulsów sterujących
- Kontrola prędkości obrotowej silnika
- Zmiana kierunku obrotów
- Regulacja prądu zasilającego cewki
- Ochrona silnika przed przeciążeniem
Sterownik do silnika krokowego komunikuje się z silnikiem poprzez wysyłanie impulsów elektrycznych. Każdy impuls powoduje obrót o jeden krok. Częstotliwość impulsów określa prędkość obrotową. Sterownik może też modulować amplitudę prądu, wpływając na moment obrotowy.
Czytaj więcej: Zegar bez wskazówek do wydruku: pomoc w nauce czasu dla dzieci
Typy silników krokowych
Silniki unipolarne posiadają jedną cewkę na fazę. Są prostsze w budowie i sterowaniu. Charakteryzują się niższym zużyciem energii, ale oferują mniejszy moment obrotowy w porównaniu do bipolarnych odpowiedników.
Silniki bipolarne mają dwie cewki na fazę. Wymagają bardziej zaawansowanego sterowania, ale zapewniają wyższy moment obrotowy. Są wydajniejsze energetycznie przy dużych obciążeniach i często wybierane do zastosowań wymagających dużej mocy.
| Kryterium | Silniki unipolarne | Silniki bipolarne |
|---|---|---|
| Budowa | Prostsza | Bardziej złożona |
| Sterowanie | Łatwiejsze | Bardziej skomplikowane |
| Moment obrotowy | Niższy | Wyższy |
| Efektywność energetyczna | Lepsza przy małych obciążeniach | Lepsza przy dużych obciążeniach |
| Koszt sterownika | Niższy | Wyższy |
Metody sterowania silnikami krokowymi
Sterowanie pełnokrokowe
W sterowaniu pełnokrokowym, dwie fazy silnika są aktywowane jednocześnie. Wirnik przemieszcza się o pełny krok przy każdym impulsie. Ta metoda zapewnia maksymalny moment obrotowy, ale może powodować większe wibracje i hałas.
- Zalety: Wysoki moment obrotowy, proste sterowanie
- Wady: Większe wibracje, wyższy poziom hałasu
- Zastosowania: Gdzie wymagana jest duża siła, np. w maszynach CNC
Sterowanie półkrokowe
Sterowanie półkrokowe polega na naprzemiennym aktywowaniu jednej i dwóch faz. Pozwala to na uzyskanie pozycji pośrednich między pełnymi krokami. Efektem jest płynniejszy ruch i zwiększona rozdzielczość pozycjonowania.
- Zalety: Zwiększona rozdzielczość, zmniejszone wibracje
- Wady: Niższy moment obrotowy niż w sterowaniu pełnokrokowym
- Zastosowania: Drukarki 3D, gdzie ważna jest precyzja i płynność ruchu
Sterowanie mikrokrokowe
Precyzyjny napęd krokowy z sterowaniem mikrokrokowym dzieli każdy pełny krok na wiele mniejszych kroków. Osiąga się to poprzez precyzyjną kontrolę prądu w cewkach. Dzięki temu można uzyskać nawet 256 mikrokroków na jeden pełny krok.
- Zalety: Bardzo wysoka precyzja, praktycznie eliminuje wibracje
- Wady: Wymaga zaawansowanego sterownika, może zmniejszyć moment przy niskich prędkościach
- Zastosowania: Precyzyjne systemy pozycjonowania, zaawansowana robotyka
Zastosowania silników krokowych z sterownikami
Drukarki 3D wykorzystują silniki krokowe z sterownikiem do precyzyjnego pozycjonowania głowicy drukującej i platformy roboczej. Zapewniają one dokładność niezbędną do tworzenia skomplikowanych trójwymiarowych obiektów warstwa po warstwie.
W maszynach CNC, napęd krokowy z sterowaniem kontroluje ruch narzędzi tnących. Umożliwia to wykonywanie skomplikowanych kształtów z milimetrową precyzją w materiałach takich jak metal, drewno czy tworzywa sztuczne.
Robotyka intensywnie korzysta z silników krokowych z kontrolerem. Znajdują one zastosowanie w ramionach robotów, gdzie precyzyjne ruchy są kluczowe. Od małych robotów edukacyjnych po duże roboty przemysłowe - silniki krokowe są wszechobecne.
W automatyce przemysłowej, system pozycjonowania z silnikiem krokowym jest nieoceniony. Używa się go w liniach produkcyjnych do precyzyjnego pozycjonowania elementów, w systemach sortujących czy w maszynach pakujących.
Zalety używania silników krokowych
Precyzja pozycjonowania to kluczowa zaleta silników krokowych z sterownikiem. Potrafią one wykonywać ruchy z dokładnością do ułamka stopnia, co jest nieocenione w aplikacjach wymagających mikrometrycznej precyzji.
Łatwość sterowania to kolejny atut. Układ sterowania silnikiem krokowym nie wymaga skomplikowanych systemów sprzężenia zwrotnego. Prosta relacja między impulsami a krokami ułatwia programowanie i kontrolę.
Niezawodność silników krokowych z kontrolerem wynika z ich prostej konstrukcji. Brak szczotek i komutatora oznacza mniejsze zużycie i dłuższą żywotność. Mogą pracować latami bez konieczności konserwacji.
| Kryterium | Silniki krokowe | Silniki DC | Serwomotory |
|---|---|---|---|
| Precyzja pozycjonowania | Bardzo wysoka | Niska | Wysoka |
| Kontrola prędkości | Dobra | Bardzo dobra | Bardzo dobra |
| Moment przy niskich prędkościach | Wysoki | Niski | Średni |
| Koszt systemu | Niski | Niski | Wysoki |
Wskazówka: Przy doborze silnika krokowego z sterownikiem do konkretnego zastosowania, kluczowe jest określenie wymaganego momentu obrotowego, precyzji pozycjonowania oraz prędkości pracy. Należy również uwzględnić środowisko pracy - czy występują wibracje, zmiany temperatury lub pola magnetyczne. Dobór odpowiedniego sterownika jest równie ważny jak wybór samego silnika - muszą one być kompatybilne i dostosowane do specyfiki aplikacji.
Jak dobrać odpowiedni silnik krokowy i sterownik?
Kryteria wyboru silnika krokowego obejmują:
- Wymagany moment obrotowy
- Precyzja pozycjonowania (liczba kroków na obrót)
- Prędkość obrotowa
- Rozmiar i waga
- Kompatybilność z istniejącym systemem
Przy wyborze sterownika należy uwzględnić:
- Kompatybilność z wybranym silnikiem
- Maksymalny prąd wyjściowy
- Napięcie zasilania
- Możliwości mikrokrokowania
- Interfejs komunikacyjny (np. STEP/DIR, SPI, Modbus)
Kompatybilność między silnikiem krokowym a sterownikiem jest kluczowa. Muszą one być dopasowane pod względem napięcia, prądu i metod sterowania. Niewłaściwe połączenie może prowadzić do utraty kroków, przegrzewania się lub nawet uszkodzenia komponentów.
Przyszłość technologii silników krokowych
Trendy rozwojowe w dziedzinie silników krokowych z sterownikiem skupiają się na zwiększaniu efektywności energetycznej i precyzji. Nowe materiały magnetyczne i udoskonalone algorytmy sterowania pozwalają na osiąganie wyższych momentów obrotowych przy mniejszym zużyciu energii. Rozwój technologii druku 3D umożliwia tworzenie bardziej zaawansowanych geometrii wirników i statorów.
Potencjalne nowe zastosowania precyzyjnych napędów krokowych obejmują mikrorobotykę, zaawansowane protezy i egzoszkielety. W medycynie, ultra-precyzyjne silniki krokowe z kontrolerem mogą znaleźć zastosowanie w mikrochirurgii i diagnostyce. W przestrzeni kosmicznej, niezawodne i energooszczędne systemy pozycjonowania z silnikiem krokowym będą kluczowe dla długotrwałych misji eksploracyjnych.
Silniki krokowe z sterownikiem: kluczowe elementy nowoczesnej automatyki
Silniki krokowe z sterownikiem stanowią fundament precyzyjnego ruchu w wielu dziedzinach technologii. Od drukarek 3D po zaawansowane roboty przemysłowe, te urządzenia zapewniają niezrównaną dokładność pozycjonowania i kontrolę ruchu. Ich unikalna konstrukcja, oparta na sekwencyjnym zasilaniu cewek, umożliwia precyzyjne sterowanie ruchem z dokładnością do ułamka stopnia.
Kluczową rolę w działaniu systemu pozycjonowania z silnikiem krokowym odgrywa sterownik. To on odpowiada za generowanie impulsów, kontrolę prędkości i kierunku obrotów. Różnorodność metod sterowania - od pełnokrokowego po mikrokrokowe - pozwala na dostosowanie pracy silnika do specyficznych wymagań aplikacji. Wybór odpowiedniego silnika i sterownika wymaga starannej analizy parametrów, takich jak wymagany moment obrotowy, precyzja i środowisko pracy.
Przyszłość silników krokowych z kontrolerem rysuje się obiecująco. Rozwój nowych materiałów i algorytmów sterowania otwiera drogę do jeszcze bardziej efektywnych i precyzyjnych rozwiązań. Potencjalne zastosowania w mikrorobotyce, medycynie czy eksploracji kosmosu pokazują, że ta technologia będzie odgrywać kluczową rolę w kształtowaniu przyszłości automatyki i robotyki.
