Wyświetlacze LCD to powszechnie stosowana technologia w urządzeniach elektronicznych, takich jak telewizory, monitory i smartfony. Ich działanie opiera się na właściwościach ciekłych kryształów i polaryzacji światła. Główne elementy to ciekły kryształ, elektrody, filtry polaryzacyjne i źródło światła. LCD wykorzystują zmianę orientacji cząsteczek ciekłego kryształu pod wpływem pola elektrycznego do kontrolowania przepływu światła, co pozwala na tworzenie obrazu.
Wyświetlacze LCD dzielą się na pasywne i aktywne. Te drugie, wykorzystujące technologię TFT, oferują lepszą jakość obrazu i szybsze odświeżanie. Technologia LCD stale się rozwija, znajdując nowe zastosowania w różnych dziedzinach życia codziennego.
Najważniejsze informacje:- LCD wykorzystują ciekłe kryształy i polaryzację światła
- Główne elementy to: ciekły kryształ, elektrody, filtry polaryzacyjne i źródło światła
- Obraz powstaje przez kontrolę przepływu światła za pomocą zmiany orientacji cząsteczek
- Wyróżniamy wyświetlacze pasywne i aktywne (TFT)
- Technologia LCD znajduje zastosowanie w wielu urządzeniach elektronicznych

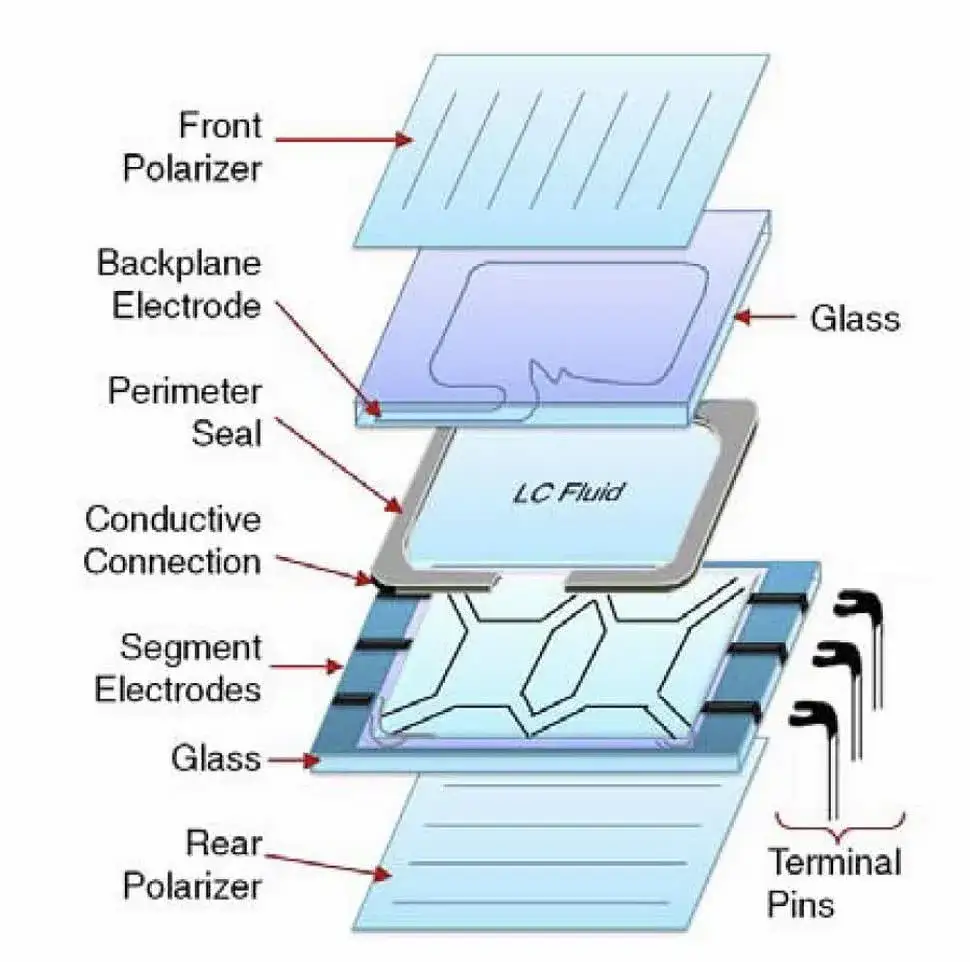

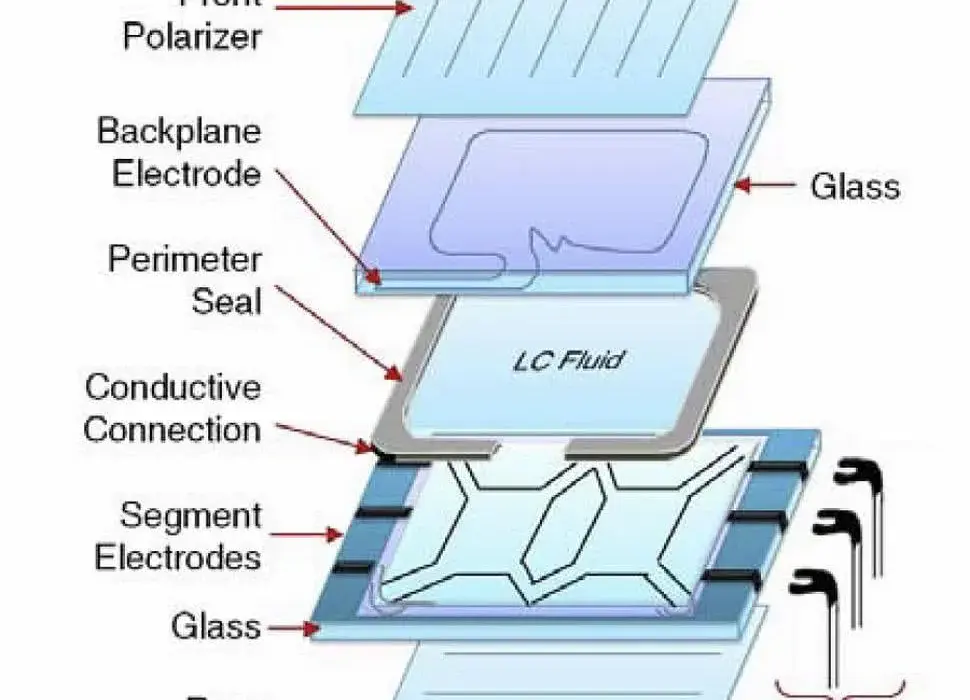

Elementy składowe wyświetlacza LCD
Budowa wyświetlacza LCD opiera się na kilku kluczowych komponentach, które współpracują ze sobą, tworząc obraz na ekranie. Każdy z tych elementów pełni istotną rolę w procesie wyświetlania, wpływając na jakość i czytelność obrazu. Zrozumienie funkcji poszczególnych części pozwala lepiej pojąć zasadę działania matrycy LCD.
Główne komponenty wyświetlacza LCD to ciekłe kryształy, elektrody, filtry polaryzacyjne oraz źródło światła. Te elementy, działając w synergii, umożliwiają kontrolę przepływu światła i tworzenie pikseli na ekranie. Dodatkowo, w kolorowych wyświetlaczach stosuje się filtry RGB, które pozwalają na uzyskanie pełnej palety barw.
- Ciekłe kryształy: Substancja zmieniająca orientację pod wpływem pola elektrycznego
- Elektrody: Przezroczyste warstwy generujące pole elektryczne
- Filtry polaryzacyjne: Kontrolują przepuszczanie światła
- Źródło światła: Najczęściej podświetlenie LED lub CCFL
- Filtry RGB: Umożliwiają wyświetlanie kolorów (w wyświetlaczach kolorowych)
Każdy z tych elementów wyświetlacza LCD jest niezbędny do prawidłowego funkcjonowania całości. Ciekłe kryształy i elektrody współpracują, kontrolując przepływ światła, podczas gdy filtry polaryzacyjne i źródło światła zapewniają odpowiednie warunki do tworzenia obrazu.
Jak działa wyświetlacz LCD?
Schemat zasady działania wyświetlacza LCD opiera się na kontroli przepływu światła przez warstwę ciekłych kryształów. Proces rozpoczyna się od emisji światła przez źródło, które następnie przechodzi przez pierwszy filtr polaryzacyjny. Spolaryzowane światło trafia na warstwę ciekłych kryształów, których orientacja jest kontrolowana przez elektrody.
Ciekłe kryształy, w zależności od przyłożonego napięcia, mogą zmieniać swoją orientację, co wpływa na polaryzację przechodzącego światła. Gdy napięcie jest przyłożone, cząsteczki układają się równolegle do kierunku przepływu prądu, co blokuje przejście światła. W przypadku braku napięcia, cząsteczki są ułożone tak, że światło przechodzi dalej.
Ostatnim etapem jest przejście światła przez drugi filtr polaryzacyjny (analizator). Jeśli światło zostało odpowiednio spolaryzowane przez ciekłe kryształy, przechodzi przez analizator i tworzy jasny piksel na ekranie. W przeciwnym razie piksel pozostaje ciemny.
| Etap | Proces |
|---|---|
| 1 | Emisja światła przez źródło |
| 2 | Polaryzacja światła przez pierwszy filtr |
| 3 | Przejście przez warstwę ciekłych kryształów |
| 4 | Kontrola orientacji ciekłych kryształów przez elektrody |
| 5 | Przejście przez drugi filtr polaryzacyjny (analizator) |
| 6 | Tworzenie piksela na ekranie |
Każdy z tych etapów jest kluczowy dla zasady działania wyświetlacza LCD. Precyzyjna kontrola nad każdym z tych procesów pozwala na tworzenie wysokiej jakości obrazu na ekranie, z odpowiednią jasnością i kontrastem.
Rola ciekłych kryształów w wyświetlaczu
Ciekłe kryształy to substancje o unikalnych właściwościach, łączące cechy cieczy i kryształów stałych. W technologii LCD zasada działania opiera się na ich zdolności do zmiany orientacji pod wpływem pola elektrycznego. Ta cecha pozwala na kontrolowanie przepływu światła przez wyświetlacz.
Cząsteczki ciekłych kryształów mają wydłużony kształt i mogą układać się w różnych orientacjach. W stanie naturalnym tworzą uporządkowane struktury, które mogą wpływać na polaryzację przechodzącego światła. Ta właściwość jest kluczowa dla funkcjonowania wyświetlaczy LCD.
Pod wpływem napięcia elektrycznego, cząsteczki ciekłych kryształów zmieniają swoją orientację. Gdy napięcie jest przyłożone, cząsteczki układają się równolegle do kierunku przepływu prądu. To powoduje, że światło nie zmienia swojej polaryzacji przechodząc przez warstwę ciekłych kryształów.
W przypadku braku napięcia, cząsteczki powracają do swojej naturalnej orientacji. W tym stanie, warstwa ciekłych kryształów obraca polaryzację przechodzącego światła o 90 stopni.
Czytaj więcej: Kompletny kurs Verilog: od podstaw do zaawansowanych technik
System filtrów polaryzacyjnych

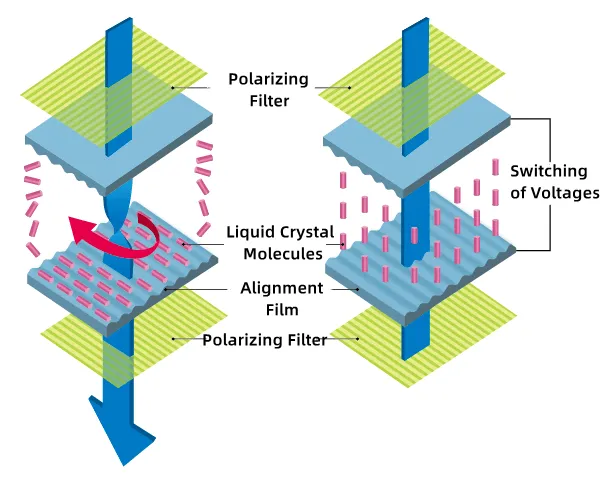

Filtry polaryzacyjne są kluczowym elementem w schemacie zasady działania wyświetlacza LCD. Ich głównym zadaniem jest kontrola przepływu światła przez wyświetlacz. Pierwszy filtr, nazywany polaryzatorem, przepuszcza tylko światło o określonej polaryzacji, podczas gdy drugi filtr, analizator, przepuszcza światło tylko wtedy, gdy jego polaryzacja jest zgodna z orientacją filtru.
Działanie filtrów polaryzacyjnych opiera się na zjawisku polaryzacji światła. Światło naturalne jest niepolaryzowane, co oznacza, że fale elektromagnetyczne drgają w różnych płaszczyznach. Filtr polaryzacyjny przepuszcza tylko te fale, które drgają w określonej płaszczyźnie, blokując pozostałe.
W wyświetlaczu LCD, pierwszy filtr polaryzacyjny nadaje światłu określoną polaryzację. Następnie światło przechodzi przez warstwę ciekłych kryształów, która może zmienić jego polaryzację. Drugi filtr, analizator, przepuszcza lub blokuje światło w zależności od jego ostatecznej polaryzacji.
Współpraca filtrów polaryzacyjnych z ciekłymi kryształami jest kluczowa dla konstrukcji ekranu LCD. Ciekłe kryształy, zmieniając swoją orientację pod wpływem napięcia, wpływają na polaryzację światła przechodzącej między filtrami. To właśnie ta interakcja umożliwia kontrolę jasności poszczególnych pikseli.
Gdy ciekłe kryształy są w stanie naturalnym, obracają polaryzację światła o 90 stopni, pozwalając mu przejść przez analizator. Gdy są poddane napięciu, nie zmieniają polaryzacji, co skutkuje zablokowaniem światła przez analizator.
System filtrów polaryzacyjnych ma ogromne znaczenie dla jakości obrazu w wyświetlaczach LCD. Precyzja ich działania wpływa na kontrast, jasność i kąty widzenia ekranu. Nowoczesne technologie produkcji filtrów polaryzacyjnych pozwalają na uzyskanie coraz lepszych parametrów wyświetlaczy, co przekłada się na wyższą jakość obrazu dla użytkownika końcowego.
Przebieg światła w wyświetlaczu LCD
Droga światła w wyświetlaczu LCD jest fascynującym procesem, który ilustruje zasadę działania matrycy LCD. Wszystko zaczyna się od źródła światła, najczęściej diod LED, które emitują jasne, białe światło. To światło przechodzi przez szereg warstw, z których każda pełni istotną rolę w tworzeniu końcowego obrazu.
Po emisji z źródła, światło trafia na pierwszy filtr polaryzacyjny, który nadaje mu określoną polaryzację. Następnie, spolaryzowane światło przechodzi przez warstwę przezroczystych elektrod i dociera do warstwy ciekłych kryształów. Tu zachodzi kluczowy proces - orientacja ciekłych kryształów, kontrolowana przez napięcie elektryczne, wpływa na polaryzację przechodzącego światła.
- Emisja światła przez źródło (np. diody LED)
- Przejście przez pierwszy filtr polaryzacyjny
- Przejście przez warstwę przezroczystych elektrod
- Interakcja z warstwą ciekłych kryształów
- Przejście przez drugi filtr polaryzacyjny (analizator)
- Przejście przez filtry kolorów (w wyświetlaczach kolorowych)
Końcowym efektem tego procesu jest stworzenie piksela o określonej jasności i kolorze. W wyświetlaczach kolorowych, każdy piksel składa się z trzech subpikseli (czerwonego, zielonego i niebieskiego), co pozwala na uzyskanie pełnej palety barw.
Technologia wyświetlania kolorów RGB
Zasada działania wyświetlacza LCD w kontekście wyświetlania kolorów opiera się na systemie RGB (Red, Green, Blue). Każdy piksel na ekranie LCD składa się z trzech subpikseli, odpowiadających tym trzem podstawowym kolorom. Przez kontrolowanie jasności każdego subpiksela, wyświetlacz może tworzyć pełną gamę kolorów.
Proces tworzenia kolorów rozpoczyna się od białego światła emitowanego przez podświetlenie. Światło to przechodzi przez filtry kolorów RGB, które są umieszczone przed każdym subpikselem. Intensywność światła przechodzącego przez każdy filtr jest kontrolowana przez odpowiadający mu element ciekłokrystaliczny.
| Kolor podstawowy | Mieszanie | Efekt |
|---|---|---|
| Czerwony | Czerwony + Zielony | Żółty |
| Zielony | Zielony + Niebieski | Cyjan |
| Niebieski | Niebieski + Czerwony | Magenta |
| Wszystkie | Czerwony + Zielony + Niebieski | Biały |
Subpiksele w technologii LCD są kluczowe dla tworzenia obrazu kolorowego. Każdy subpiksel może być kontrolowany niezależnie, co pozwala na precyzyjne mieszanie kolorów i tworzenie szerokiej palety barw.
Jakość odwzorowania kolorów w wyświetlaczu LCD zależy od precyzji kontroli subpikseli oraz jakości filtrów kolorów. Nowoczesne wyświetlacze potrafią odwzorować miliony różnych odcieni, co przekłada się na realistyczne i żywe obrazy.
Typy wyświetlaczy LCD - różnice i zastosowanie
W technologii LCD zasada działania pozostaje podobna, ale istnieją różne typy matryc, które różnią się konstrukcją i właściwościami. Dwa główne typy to matryce pasywne (Passive Matrix) i aktywne (Active Matrix). Matryce pasywne są prostsze w budowie i tańsze w produkcji, ale oferują niższą jakość obrazu i wolniejsze odświeżanie.
Matryce aktywne, często nazywane TFT-LCD (Thin Film Transistor), wykorzystują tranzystory do kontroli każdego piksela. To zapewnia lepszą jakość obrazu, szybsze odświeżanie i szersze kąty widzenia. Wśród matryc aktywnych wyróżniamy kilka podtypów, takie jak IPS, VA czy TN, które różnią się ułożeniem ciekłych kryształów i właściwościami obrazu.
Wybór typu matrycy zależy od zastosowania wyświetlacza. Matryce pasywne są często stosowane w prostszych urządzeniach, takich jak kalkulatory czy zegarki elektroniczne. Matryce aktywne dominują w urządzeniach wymagających wysokiej jakości obrazu, jak smartfony, monitory komputerowe czy telewizory.
Główną zaletą matryc pasywnych jest ich niska cena i proste wytwarzanie. Jednak oferują one ograniczone kąty widzenia i niską jakość obrazu przy dynamicznych scenach. Matryce aktywne, choć droższe, zapewniają znacznie lepszą jakość obrazu, szybsze odświeżanie i szersze kąty widzenia.
Matryce IPS (In-Plane Switching) oferują najlepsze kąty widzenia i odwzorowanie kolorów, ale mają niższy kontrast. Matryce VA (Vertical Alignment) zapewniają najwyższy kontrast, ale gorsze kąty widzenia. TN (Twisted Nematic) mają najszybszy czas reakc ji, ale najsłabsze odwzorowanie kolorów i kąty widzenia.
Przy wyborze typu wyświetlacza LCD kluczowe jest uwzględnienie kilku kryteriów. Należy wziąć pod uwagę przeznaczenie urządzenia, wymagania dotyczące jakości obrazu, kąty widzenia, czas reakcji oraz budżet. Dla profesjonalnych zastosowań graficznych często wybiera się matryce IPS, do gier preferowane są TN ze względu na szybkość, a do ogólnego użytku VA stanowią dobry kompromis między jakością a ceną.
Podsumowanie
Schemat zasady działania wyświetlacza LCD to fascynujący przykład zastosowania zaawansowanej technologii w codziennym życiu. Od ciekłych kryształów po system filtrów polaryzacyjnych, każdy element pełni kluczową rolę w tworzeniu obrazu, który widzimy na ekranie. Zrozumienie tej technologii pozwala docenić złożoność i precyzję, jaka kryje się za każdym pikselem.
Konstrukcja ekranu LCD ewoluowała na przestrzeni lat, prowadząc do powstania różnych typów matryc, każdej z własnymi zaletami i zastosowaniami. Od prostych wyświetlaczy pasywnych po zaawansowane matryce aktywne, technologia LCD znajduje zastosowanie w szerokim spektrum urządzeń, od zegarków po telewizory o wysokiej rozdzielczości.
Przyszłość technologii LCD wygląda obiecująco, z ciągłymi udoskonaleniami w zakresie jakości obrazu, efektywności energetycznej i nowych zastosowań. Choć pojawiają się nowe technologie wyświetlania, LCD pozostaje kluczowym graczem na rynku, ciągle się rozwijając i adaptując do nowych wymagań.
Podsumowując, zasada działania matrycy LCD to złożony proces, który łączy w sobie fizykę, chemię i elektronikę. Od emisji światła, przez kontrolę jego przepływu za pomocą ciekłych kryształów, aż po tworzenie kolorowych pikseli - każdy etap jest starannie zaprojektowany i zoptymalizowany. To właśnie ta precyzja i złożoność sprawiają, że wyświetlacze LCD są tak wszechstronne i powszechnie stosowane w dzisiejszym świecie technologii.
Kompleksowy przewodnik po technologii LCD: od budowy po zastosowania
Schemat zasady działania wyświetlacza LCD to fascynujące połączenie fizyki, chemii i elektroniki. Od ciekłych kryształów zmieniających orientację pod wpływem pola elektrycznego, przez system filtrów polaryzacyjnych kontrolujących przepływ światła, aż po technologię RGB umożliwiającą wyświetlanie milionów kolorów - każdy element ma kluczowe znaczenie dla tworzenia obrazu, który widzimy na ekranie.
Budowa wyświetlacza LCD ewoluowała na przestrzeni lat, prowadząc do powstania różnych typów matryc, takich jak pasywne i aktywne (TFT), każda z własnymi zaletami i obszarami zastosowań. Zrozumienie różnic między nimi, jak np. szybkość odświeżania, jakość kolorów czy kąty widzenia, pozwala na wybór odpowiedniej technologii do konkretnych zastosowań - od prostych zegarków po zaawansowane monitory graficzne.
Mimo pojawienia się nowych technologii wyświetlania, jak działa monitor LCD pozostaje ważnym pytaniem w świecie współczesnej elektroniki. Ciągłe udoskonalenia w zakresie efektywności energetycznej, jakości obrazu i nowych zastosowań sprawiają, że technologia LCD nadal odgrywa kluczową rolę na rynku urządzeń elektronicznych, adaptując się do zmieniających się potrzeb użytkowników i otwierając drogę do nowych innowacji w dziedzinie wyświetlaczy.
