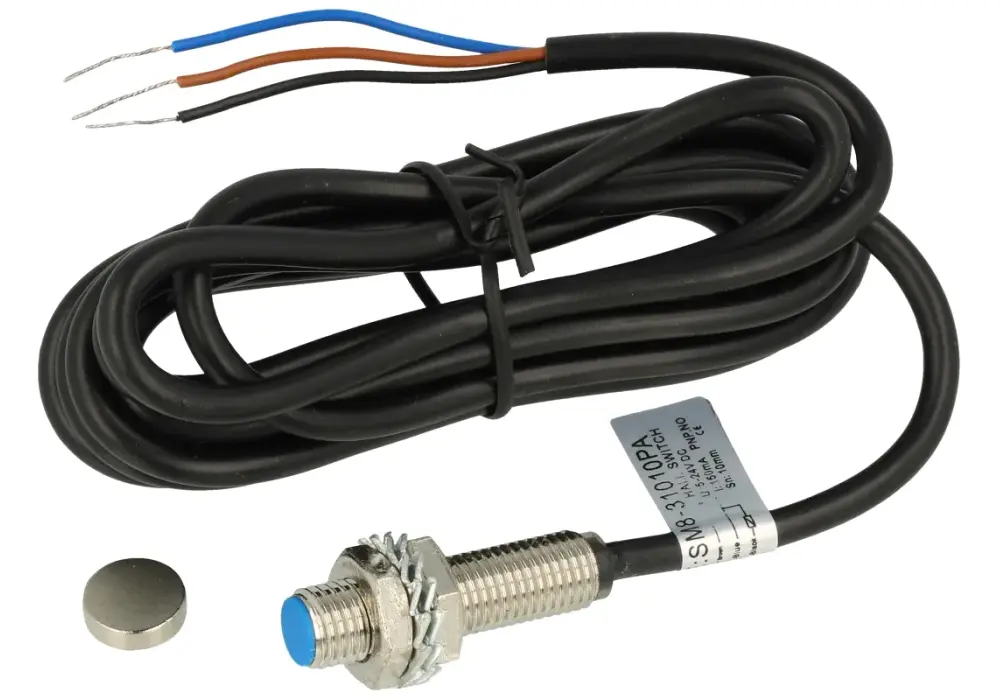

Zasada działania czujnika hallotronowego
Czujnik hallotronowy reaguje na zmianę pola magnetycznego dzięki wykorzystaniu zjawiska Halla. Element ten przekształca energię pola magnetycznego w sygnał elektryczny, który może być dalej przetwarzany przez układy elektroniczne. Jego działanie opiera się na precyzyjnym pomiarze różnicy potencjałów powstającej w przewodniku pod wpływem zewnętrznego pola magnetycznego.
Czujnik hallotronowy zasada działania bazuje na fundamentalnym odkryciu Edwina Halla z 1879 roku. Efekt Halla powstaje, gdy prąd elektryczny przepływający przez przewodnik zostaje poddany działaniu prostopadłego pola magnetycznego.
- Płytka półprzewodnikowa (najczęściej wykonana z arsenku galu lub krzemu)
- Elektrody do doprowadzenia prądu zasilającego
- Elektrody do pomiaru napięcia Halla
Jak czujnik hallotronowy wykrywa zmiany pola magnetycznego?
Czujnik halla jak działa w praktyce? Gdy pole magnetyczne przenika przez płytkę półprzewodnikową, następuje odchylenie toru ruchu elektronów. To zjawisko powoduje powstanie różnicy potencjałów między bocznymi krawędziami przewodnika. Siła Lorentza, działająca na poruszające się elektrony, jest proporcjonalna do natężenia pola magnetycznego.
Im silniejsze pole magnetyczne, tym większe wychylenie elektronów i wyższe generowane napięcie. Czujnik hallotronowy pomiar pola magnetycznego realizuje w sposób ciągły i bezkontaktowy.
Przewodnik w czujniku hallotronowym musi charakteryzować się odpowiednią mobilnością nośników ładunku. Jest to kluczowe dla uzyskania wysokiej czułości pomiaru.
Generowanie napięcia w czujniku Halla
Proces generowania napięcia w czujniku hallotronowym rozpoczyna się od przepływu prądu przez element półprzewodnikowy. Pod wpływem zewnętrznego pola magnetycznego następuje przemieszczenie ładunków elektrycznych. W rezultacie powstaje mierzalne napięcie Halla, proporcjonalne do natężenia pola magnetycznego.
| Natężenie pola [mT] | Napięcie wyjściowe [mV] |
|---|---|
| 10 | 0.5 |
| 50 | 2.5 |
| 100 | 5.0 |
Charakterystyka zmian wykrywanych przez czujnik
Czujnik hallotronowy wykrywanie zmian obejmuje zarówno stałe, jak i zmienne pola magnetyczne. Zmiany mogą być wykrywane w zakresie od kilku mikrotesli do nawet kilku tesli, w zależności od konstrukcji czujnika.
Czujnik może pracować w szerokim zakresie częstotliwości, od 0 Hz (pole stałe) do kilkuset kHz. Dokładność pomiaru zależy głównie od jakości użytych materiałów i precyzji wykonania.
Parametry techniczne czujnika hallotronowego
Specyfikacja techniczna obejmuje szereg kluczowych parametrów, które determinują możliwości pomiarowe urządzenia. Czujniki hallotronowe charakteryzują się wysoką liniowością w szerokim zakresie pomiarowym. Typowa czułość wynosi od 1 do 100 mV/mT.
- Zakres pomiarowy (typowo ±2T)
- Czułość (1-100 mV/mT)
- Temperatura pracy (-40°C do +150°C)
- Napięcie zasilania (3-24V)
- Czas odpowiedzi (<1μs)
Praktyczne zastosowania w motoryzacji
Czujnik hallotronowy zastosowanie w motoryzacji jest bardzo szerokie. Wykorzystuje się go do pomiaru prędkości obrotowej wału korbowego, pozycji przepustnicy czy monitorowania poziomu płynów. Czujnik hallotronowy w samochodzie reakcja na zmiany pola magnetycznego umożliwia precyzyjne sterowanie układami wtrysku paliwa.
W systemach ABS czujniki te monitorują prędkość obrotową kół, umożliwiając skuteczne zapobieganie ich blokowaniu podczas hamowania. Znajdują również zastosowanie w elektronicznych przepustnicach i układach rozrządu silnika.
Do pomiaru prędkości obrotowej wykorzystuje się najczęściej konfigurację z wirującym magnesem stałym. Sygnał wyjściowy jest przetwarzany przez sterownik silnika.
Pomiary prędkości i położenia
Pomiar realizowany jest poprzez detekcję zmian pola magnetycznego generowanego przez przesuwający się element ferromagnetyczny. Wykorzystuje się różne konfiguracje magnesów i elementów pomiarowych, dostosowane do konkretnych zastosowań. Częstotliwość impulsów wyjściowych jest proporcjonalna do prędkości ruchu.
| Zastosowanie | Typowe napięcie [mV] |
|---|---|
| Wał korbowy | 100-500 |
| Przepustnica | 50-200 |
| ABS | 200-800 |
Wpływ warunków zewnętrznych na pracę czujnika
Temperatura otoczenia ma znaczący wpływ na charakterystykę czujnika hallotronowego. Wraz ze wzrostem temperatury zmniejsza się ruchliwość nośników ładunku, co wpływa na czułość układu.
Zakłócenia elektromagnetyczne mogą wpływać na dokładność pomiarów. Wibracje mechaniczne i wstrząsy również mogą zakłócać pracę czujnika, szczególnie w zastosowaniach motoryzacyjnych.
Nowoczesne czujniki wykorzystują zaawansowane układy kompensacji temperaturowej. Stosuje się również ekranowanie magnetyczne dla redukcji wpływu zewnętrznych pól zakłócających.
Optymalne warunki pracy
Najlepszą skuteczność czujniki hallotronowe osiągają w temperaturze pokojowej, przy stabilnym zasilaniu i braku silnych zewnętrznych pól magnetycznych. Prawidłowa orientacja względem mierzonego pola magnetycznego oraz odpowiednia odległość od źródła pola są kluczowe dla dokładności pomiarów.
Pomiary mogą być zakłócone przy przekroczeniu maksymalnego zakresu pomiarowego lub w obecności silnych zakłóceń elektromagnetycznych. Czujnik wymaga regularnej kalibracji dla zachowania wysokiej dokładności.
Kompleksowy przewodnik po działaniu i zastosowaniach czujników hallotronowych
Czujnik hallotronowy reaguje na zmianę pola magnetycznego, wykorzystując zjawisko odkryte przez Edwina Halla. To niezwykle precyzyjne urządzenie przekształca energię pola magnetycznego w sygnał elektryczny, umożliwiając dokładne pomiary w różnorodnych zastosowaniach przemysłowych i motoryzacyjnych. Kluczowym elementem jest płytka półprzewodnikowa, która generuje napięcie proporcjonalne do natężenia pola magnetycznego.
Dzięki swojej wszechstronności, czujnik hallotronowy zastosowanie znajduje w wielu dziedzinach, szczególnie w motoryzacji, gdzie służy do pomiaru prędkości obrotowej, pozycji przepustnicy czy monitorowania systemów ABS. Jego bezkontaktowa praca i wysoka niezawodność sprawiają, że jest idealnym rozwiązaniem dla wymagających warunków przemysłowych.
Wydajność czujnika zależy od szeregu czynników środowiskowych, takich jak temperatura czy zakłócenia elektromagnetyczne, jednak nowoczesne rozwiązania technologiczne, w tym zaawansowane układy kompensacji, zapewniają stabilną i precyzyjną pracę w szerokim zakresie warunków. Regularna kalibracja i właściwe warunki pracy gwarantują długotrwałą i niezawodną eksploatację tego wszechstronnego elementu pomiarowego.
