Czujniki ultradźwiękowe do pomiaru poziomu cieczy to zaawansowane urządzenia pomiarowe, które rewolucjonizują sposób monitorowania poziomów w przemyśle. Wykorzystują fale dźwiękowe o wysokiej częstotliwości. Działają prosto. Wysyłają sygnał. Odbierają echo. Nie wymagają bezpośredniego kontaktu z cieczą. To sprawia, że są bezpieczne i niezawodne.
Technologia ta wykorzystuje precyzyjny system mikroprocesorowy. Przetwarza on sygnały na dokładne pomiary. Działa szybko. Jest skuteczna. Sprawdza się w różnych warunkach przemysłowych.
Najważniejsze informacje:
- Pomiar odbywa się bezkontaktowo - całkowicie bezpiecznie dla substancji
- Dokładność pomiaru sięga ±0,5% - gwarantuje precyzyjne wyniki
- Zasięg od 0,15 m do 12 m - szeroki zakres zastosowań
- Wyjście sygnałowe 4-20 mA - łatwa integracja z systemami
- Stopień ochrony IP65/IP68 - wysoka odporność na warunki środowiskowe
- Zastosowanie w wielu branżach - od chemicznej po spożywczą
- Możliwość pracy z różnymi substancjami - wszechstronność użycia
Zasada działania ultradźwiękowego czujnika poziomu cieczy

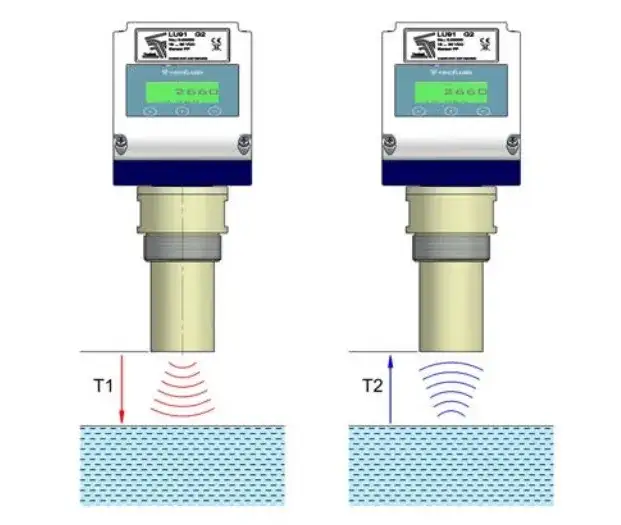

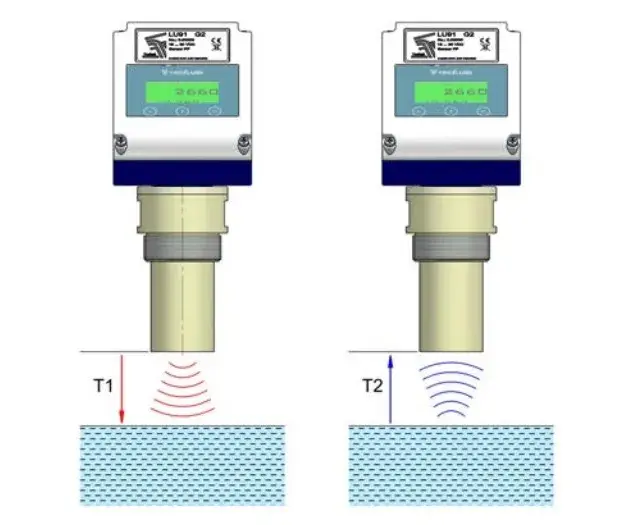

Ultradźwiękowy czujnik poziomu cieczy działa na prostej zasadzie echolokacji. Generuje on fale dźwiękowe o wysokiej częstotliwości. Te fale przemieszczają się przez powietrze aż do powierzchni mierzonej substancji.
Po dotarciu do powierzchni, fale odbijają się i wracają do sensora ultradźwiękowego. System przetwarza sygnał zwrotny w czasie rzeczywistym. Mikroprocesor analizuje czas powrotu fali.
- Etap 1: Emisja impulsu ultradźwiękowego przez czujnik poziomu cieczy
- Etap 2: Odbicie fali od powierzchni substancji
- Etap 3: Obliczenie odległości na podstawie czasu powrotu sygnału
Pomiar poziomu cieczy charakteryzuje się dokładnością na poziomie ±0,5%. Tak wysoka precyzja sprawia, że ultradźwiękowe czujniki poziomu cieczy są niezawodne w zastosowaniach przemysłowych.
Czytaj więcej: Jak ładować smartfon, aby przedłużyć żywotność baterii?
Parametry techniczne i specyfikacja
| Parametr | Wartość |
|---|---|
| Zakres pomiarowy | 0,15 - 12 m |
| Dokładność | ±0,5% |
| Typ wyjścia | 4-20 mA |
| Stopień ochrony | IP65/IP68 |
Czujnik napełnienia zbiornika oferuje imponujący zakres pomiarowy. Może mierzyć poziom cieczy w zbiornikach o różnych rozmiarach.
Stopień ochrony IP65/IP68 gwarantuje pełną szczelność. Detektor poziomu płynów jest odporny na trudne warunki przemysłowe.
Rodzaje wyjść sygnałowych
Standardowym wyjściem w czujnikach poziomu cieczy jest sygnał 4-20 mA. Ten analogowy standard przemysłowy zapewnia wysoką odporność na zakłócenia. Dodatkowo, niektóre modele oferują wyjście cyfrowe.
Miernik poziomu zbiornika można łatwo zintegrować z systemami SCADA. Współpracuje też z sterownikami PLC.
Zastosowania w różnych gałęziach przemysłu
W przemyśle chemicznym ultradźwiękowe czujniki poziomu cieczy monitorują zbiorniki z agresywnymi substancjami. Bezkontaktowy pomiar poziomu cieczy zwiększa bezpieczeństwo. Eliminuje ryzyko uszkodzenia sprzętu przez korozję.
Oczyszczalnie ścieków wykorzystują czujniki poziomu cieczy do kontroli przepływu. System automatycznie reguluje pracę pomp. Optymalizuje to proces oczyszczania.
W przemyśle spożywczym sensory ultradźwiękowe monitorują poziom produktów płynnych. Zapewniają higieniczny pomiar bez kontaktu z żywnością. Spełniają surowe normy sanitarne.
- Przemysł chemiczny i petrochemiczny
- Oczyszczalnie ścieków
- Przemysł spożywczy
- Rolnictwo i gospodarka wodna
- Przemysł farmaceutyczny
Przykłady wdrożeń w przemyśle chemicznym
Fabryka kwasu siarkowego wykorzystuje czujniki napełnienia zbiornika do automatyzacji procesu. System kontroluje 12 zbiorników magazynowych.
Zakład produkcji detergentów monitoruje poziom surowców w czasie rzeczywistym. Detektor poziomu płynów współpracuje z systemem zarządzania produkcją.
Wdrożenie ultradźwiękowych czujników poziomu cieczy zwiększyło wydajność o 35%. Zredukowano straty materiałowe o połowę. Zwrot z inwestycji nastąpił po 8 miesiącach.
Zalety i ograniczenia czujników ultradźwiękowych
Na co zwrócić uwagę:
Zalety:
- Bezkontaktowy pomiar
- Wysoka dokładność
- Łatwa instalacja
Ograniczenia:
- Wrażliwość na pianę
- Minimalna odległość pomiarowa
Ultradźwiękowy czujnik poziomu cieczy nie wymaga konserwacji. Jest odporny na zanieczyszczenia. Działa niezawodnie przez wiele lat.
Technologia ultradźwiękowa sprawdza się w większości aplikacji. Trzeba jednak uwzględnić specyfikę mierzonego medium. Piana lub opary mogą zakłócać pomiar.
Porównanie z innymi metodami pomiaru
| Metoda | Dokładność | Kontakt z cieczą | Koszt |
|---|---|---|---|
| Ultradźwiękowa | ±0,5% | Nie | Średni |
| Hydrostatyczna | ±1% | Tak | Niski |
| Radarowa | ±0,2% | Nie | Wysoki |
| Pojemnościowa | ±2% | Tak | Niski |
Ultradźwiękowy czujnik poziomu cieczy oferuje najlepszy stosunek jakości do ceny. Nie wymaga kontaktu z mierzoną substancją. Sprawdza się w większości zastosowań przemysłowych.
Jak wybrać odpowiedni model?
Miernik poziomu zbiornika musi odpowiadać specyfice aplikacji. Kluczowy jest dobór odpowiedniego zakresu pomiarowego.
Rodzaj mierzonej substancji wpływa na wybór czujnika poziomu cieczy. Należy uwzględnić jej właściwości fizyczne i chemiczne.
Warunki środowiskowe determinują stopień ochrony IP. Temperatura otoczenia może wpływać na dokładność pomiaru.
Producenci oferują wsparcie techniczne przy doborze urządzeń. Doświadczeni inżynierowie pomogą w optymalnym doborze sensora ultradźwiękowego.
Kryteria montażu i instalacji
Detektor poziomu płynów wymaga odpowiedniego miejsca montażu. Należy unikać instalacji w pobliżu elementów zakłócających. Powierzchnia montażowa musi być stabilna.
Kąt montażu czujnika napełnienia zbiornika wpływa na dokładność. Zaleca się instalację prostopadle do powierzchni cieczy. Przewody sygnałowe powinny być ekranowane.
Kalibracja ultradźwiękowego czujnika poziomu cieczy jest prosta. Większość urządzeń posiada funkcję automatycznej kalibracji.
Konserwacja i utrzymanie
Regularne czyszczenie przetwornika ultradźwiękowego zapewnia dokładność. Inspekcja wizualna powinna odbywać się co 6 miesięcy.
Okresowa weryfikacja ustawień zwiększa niezawodność. Aktualizacja oprogramowania poprawia funkcjonalność.
W przypadku problemów z pomiarem, należy sprawdzić czystość przetwornika. Większość usterek wynika z zabrudzeń lub niewłaściwego montażu. Ultradźwiękowe czujniki poziomu cieczy rzadko ulegają awariom mechanicznym.
Kompleksowy przewodnik wyboru i użytkowania czujników ultradźwiękowych
Ultradźwiękowe czujniki poziomu cieczy to niezawodne rozwiązanie dla przemysłu. Bezkontaktowy pomiar i dokładność ±0,5% sprawiają, że sprawdzają się w większości zastosowań. Prosty montaż i minimalne wymagania konserwacyjne przekładają się na niskie koszty użytkowania.
Przed zakupem czujnika poziomu cieczy należy uwzględnić specyfikę aplikacji. Kluczowe są: zakres pomiarowy (0,15-12m), rodzaj substancji i warunki środowiskowe. Standardowe wyjście 4-20mA zapewnia łatwą integrację z systemami automatyki.
Wszechstronność sensorów ultradźwiękowych potwierdza ich zastosowanie w 5 głównych gałęziach przemysłu. Od agresywnych chemikaliów po produkty spożywcze - bezkontaktowy pomiar eliminuje ryzyko zanieczyszczenia i uszkodzenia sprzętu. Stopień ochrony IP65/IP68 gwarantuje niezawodną pracę w trudnych warunkach.
