Podłączenie różnicówki jednofazowej to kluczowy krok w zapewnieniu bezpieczeństwa elektrycznego w każdym domu. Różnicówka, znana również jako wyłącznik różnicowoprądowy, chroni przed porażeniem prądem oraz zapobiega pożarom spowodowanym nieszczelnościami w instalacji. Właściwe podłączenie tego urządzenia jest niezwykle ważne, aby mogło efektywnie spełniać swoją rolę.
W artykule przedstawimy prosty przewodnik, który krok po kroku wyjaśni, jak bezpiecznie podłączyć różnicówkę jednofazową. Omówimy również najważniejsze aspekty, na które należy zwrócić uwagę podczas instalacji, aby uniknąć potencjalnych zagrożeń związanych z niewłaściwym podłączeniem.
Kluczowe informacje:- Wyłącz główne zasilanie przed rozpoczęciem pracy.
- Zidentyfikuj przewody fazowy (L) i neutralny (N) oraz ich kolory.
- Podłącz przewody do odpowiednich punktów na różnicówce.
- Użyj przewodu ochronnego (PE) w przypadku braku uziemienia.
- Sprawdź poprawność instalacji przed włączeniem zasilania.
Jak przygotować się do podłączenia różnicówki jednofazowej
Przygotowanie do podłączenia różnicówki jednofazowej jest kluczowe dla zapewnienia bezpieczeństwa. Zanim przystąpisz do pracy, zawsze wyłącz główne zasilanie w domu lub budynku. To pierwszy i najważniejszy krok, który pozwoli uniknąć niebezpieczeństw związanych z porażeniem prądem. Pamiętaj, że bezpieczeństwo powinno być zawsze na pierwszym miejscu.
Oprócz wyłączenia zasilania, warto również zgromadzić wszystkie potrzebne narzędzia i materiały. Dzięki temu proces instalacji będzie szybszy i bardziej efektywny. Poniżej znajduje się lista rzeczy, które będą Ci potrzebne do prawidłowego podłączenia różnicówki jednofazowej:
- Śrubokręt (krzyżakowy i płaski)
- Multimetr do pomiaru napięcia
- Przewody elektryczne (brązowy, niebieski, zielono-żółty)
- Różnicówka jednofazowa
- Listwa do podłączenia przewodu ochronnego (PE)

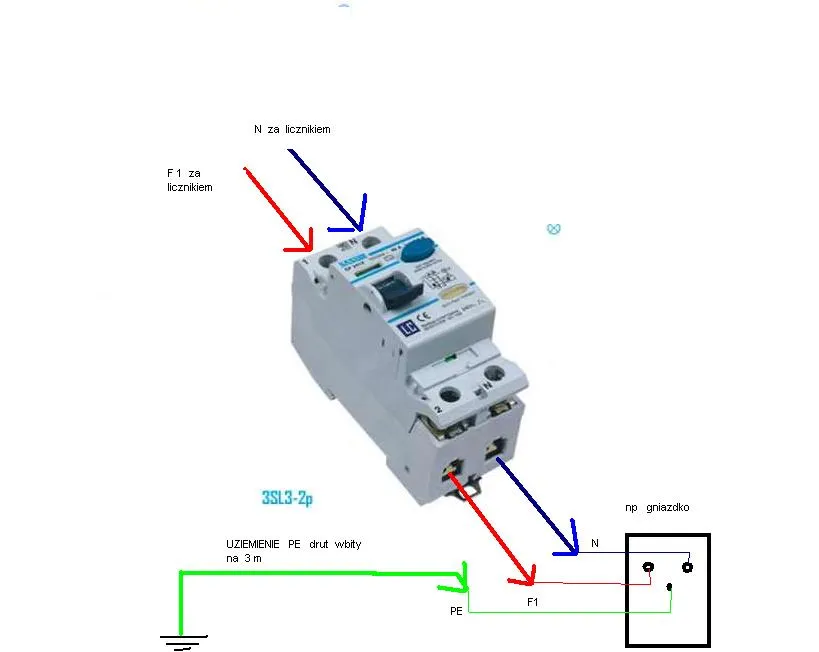

Krok po kroku: Jak prawidłowo podłączyć różnicówkę jednofazową
Podłączenie różnicówki jednofazowej wymaga precyzji i uwagi. Na początku musisz zidentyfikować przewody w swojej instalacji. W przypadku różnicówki, najważniejsze są przewód fazowy (L) oraz neutralny (N). Przewód fazowy jest zazwyczaj brązowy, a neutralny niebieski. Upewnij się, że znasz ich lokalizację, aby uniknąć pomyłek.
Gdy już zidentyfikujesz przewody, przystąp do ich podłączenia. Przewód fazowy (L) podłącz do odpowiedniego wejścia na różnicówce, a następnie zrób to samo z przewodem neutralnym (N). W przypadku instalacji bez uziemienia, pamiętaj o podłączeniu przewodu ochronnego (PE) za pomocą listwy. To kluczowy krok, który zapewnia bezpieczeństwo użytkowania.
Wskazówki dotyczące rozpoznawania kolorów przewodów
Rozpoznawanie kolorów przewodów jest niezwykle istotne w podłączeniu różnicówki krok po kroku. Oto kilka wskazówek, które pomogą Ci w tej kwestii:
- Brązowy: Przewód fazowy (L)
- Niebieski: Przewód neutralny (N)
- Zielono-żółty: Przewód ochronny (PE)
Czytaj więcej: Numer kierunkowy 15 - skąd pochodzi i do jakiego województwa należy
Jak upewnić się, że różnicówka działa poprawnie
Po podłączeniu różnicówki jednofazowej, ważne jest, aby sprawdzić jej działanie. Głównym celem różnicówki jest zapewnienie bezpieczeństwa, dlatego jej poprawna instalacja jest kluczowa. Aby to zrobić, włącz główne zasilanie i przetestuj urządzenie, korzystając z przycisku testowego, który powinien znajdować się na obudowie. Jeśli różnicówka działa prawidłowo, powinna zareagować na naciśnięcie przycisku, wyłączając zasilanie.
W przypadku, gdy różnicówka nie wyłącza się lub nie działa jak należy, może to oznaczać problem z instalacją. Warto znać najczęstsze problemy, które mogą wystąpić, aby móc je szybko zidentyfikować i rozwiązać. Poniżej przedstawiamy tabelę z typowymi problemami oraz ich rozwiązaniami:
| Problem | Rozwiązanie |
| Różnicówka nie wyłącza się po naciśnięciu testu | Sprawdź połączenia przewodów i upewnij się, że są prawidłowo podłączone. |
| Różnicówka wyłącza się podczas normalnej pracy | Może to być spowodowane nieszczelnością w instalacji. Skontroluj przewody i urządzenia podłączone do obwodu. |
| Brak reakcji różnicówki | Sprawdź, czy zasilanie jest włączone oraz czy urządzenie jest sprawne. |
Najczęstsze błędy przy podłączaniu różnicówki i jak ich uniknąć
Podczas podłączania różnicówki mogą wystąpić różne błędy, które mogą prowadzić do poważnych konsekwencji. Najczęstsze z nich to niewłaściwe podłączenie przewodów, co może skutkować brakiem ochrony przed porażeniem prądem. Warto zwrócić uwagę na kolory przewodów i ich odpowiednie połączenia, ponieważ pomyłka może być niebezpieczna.
Innym powszechnym błędem jest ignorowanie norm bezpieczeństwa. Zawsze należy przestrzegać zasad dotyczących instalacji elektrycznych. Zainstalowanie różnicówki zgodnie z obowiązującymi przepisami zapewnia nie tylko bezpieczeństwo, ale również prawidłowe działanie urządzenia. Pamiętaj, aby przed rozpoczęciem pracy zapoznać się z instrukcją oraz zaleceniami producenta.
Poprawne podłączenie różnicówki kluczem do bezpieczeństwa elektrycznego
Podłączenie różnicówki jednofazowej wymaga precyzyjnego wykonania i przestrzegania norm bezpieczeństwa, aby zapewnić skuteczną ochronę przed porażeniem prądem. W artykule podkreślono, jak ważne jest sprawdzenie działania różnicówki po jej zainstalowaniu, co można zrobić za pomocą przycisku testowego. W przypadku wystąpienia problemów, takich jak brak reakcji urządzenia czy jego nieprawidłowe działanie, kluczowe jest zidentyfikowanie potencjalnych błędów, takich jak niewłaściwe podłączenie przewodów, które mogą prowadzić do poważnych konsekwencji.
Wskazówki dotyczące rozpoznawania kolorów przewodów oraz ich odpowiedniego podłączenia stanowią fundament bezpiecznej instalacji. Artykuł zwraca uwagę na typowe problemy, które mogą wystąpić, oraz ich rozwiązania, co znacząco ułatwia proces instalacji. Ignorowanie zasad bezpieczeństwa oraz niewłaściwe podłączenie przewodów to najczęstsze błędy, które należy unikać, aby różnicówka mogła działać poprawnie i skutecznie chronić użytkowników przed zagrożeniami elektrycznymi.
