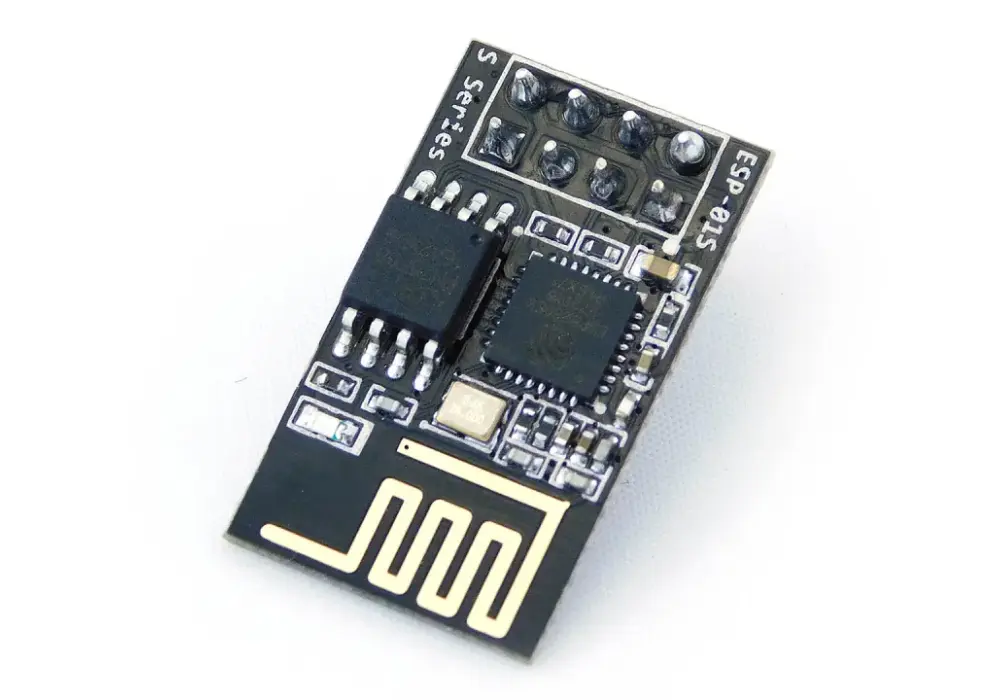

ESP-01S to ulepszona wersja modułu ESP-01, opartego na układzie ESP8266. To kompaktowe urządzenie Wi-Fi idealne do projektów IoT. Działa w standardzie 802.11 b/g/n, zasilane 3,3V. Ma 1 MB pamięci Flash i 2 programowalne piny GPIO. ESP-01S świetnie sprawdza się w inteligentnych domach, robotyce i systemach monitoringu. Łatwo integruje się z Arduino i Raspberry Pi.
Moduł cechuje niski pobór energii - do 300 mA w trybie aktywnym i zaledwie 10 µA w uśpieniu. Obsługuje komendy AT, co ułatwia programowanie. Przy podłączaniu do Arduino warto użyć konwertera poziomów logicznych. ESP-01S to wszechstronne narzędzie dla hobbystów i profesjonalistów w dziedzinie elektroniki.
Najważniejsze informacje:- Umożliwia bezprzewodową komunikację Wi-Fi w projektach IoT
- Małe rozmiary i niski pobór energii
- Kompatybilny z Arduino i Raspberry Pi
- Dwa programowalne piny GPIO
- Obsługuje tryby Access Point, Standalone i AP+STA
- Idealny do inteligentnych domów, robotyki i monitoringu
- Wymaga zasilania 3,3V
- Można programować przez Arduino IDE lub MicroPython
Czego potrzebujesz do podłączenia ESP8266 ESP-01S?
Przygotowanie do pracy z modułem ESP8266 ESP-01S wymaga kilku kluczowych elementów. Ten kompaktowy moduł WiFi ESP8266 oferuje szerokie możliwości w projektach IoT. Zanim przystąpimy do konfiguracji, upewnijmy się, że mamy wszystko, co niezbędne.
- Moduł ESP8266 ESP-01S
- Konwerter USB-UART (np. CP2102 lub CH340)
- Płytka stykowa (breadboard)
- Przewody połączeniowe
- Zasilacz 3,3V lub konwerter poziomów logicznych
- Komputer z portem USB
- Arduino IDE lub inne środowisko programistyczne
Posiadanie tych komponentów zapewni sprawne przejście przez proces konfiguracji. Pamiętaj, że jakość konwertera USB-UART może znacząco wpłynąć na stabilność połączenia.
Zasilanie i konwersja poziomów logicznych
ESP8266 ESP-01S wymaga precyzyjnego zasilania 3,3V. Przekroczenie tego napięcia może uszkodzić moduł. Jeśli korzystasz z Arduino lub innego urządzenia pracującego na 5V, koniecznie zastosuj konwerter poziomów logicznych. Zapewni to bezpieczną komunikację między urządzeniami.
Moduł może pobierać do 300mA w trybie aktywnym, więc źródło zasilania musi być odpowiednio wydajne. Wbudowany regulator napięcia w niektórych konwerterach USB-UART może nie zapewnić wystarczającej mocy, szczególnie podczas transmisji WiFi.
| Parametr | Wartość |
|---|---|
| Napięcie zasilania | 3,3V (±0,3V) |
| Maksymalny prąd | 300mA |
| Poziomy logiczne | 3,3V |
Zastosowanie kondensatora 10µF między VCC a GND może pomóc w stabilizacji zasilania. Unikaj podłączania modułu bezpośrednio do 5V - to najczęstsza przyczyna uszkodzeń.
Czytaj więcej: Deska elektryczna longboard: co warto wiedzieć przed zakupem?
Krok po kroku: Podłączenie modułu do komputera
Prawidłowe podłączenie ESP-01S do komputera jest kluczowe dla udanej konfiguracji. Postępuj zgodnie z poniższymi krokami, aby uniknąć potencjalnych problemów.
- Podłącz konwerter USB-UART do portu USB komputera
- Umieść ESP8266 ESP-01S na płytce stykowej
- Połącz VCC i CH_PD modułu z wyjściem 3,3V konwertera
- Podłącz GND modułu do GND konwertera
- Połącz TX modułu z RX konwertera i RX modułu z TX konwertera
Po prawidłowym podłączeniu, dioda na module powinna zaświecić się lub zacząć migać. To dobry znak, że zasilanie jest poprawne i możemy przejść do kolejnych kroków.

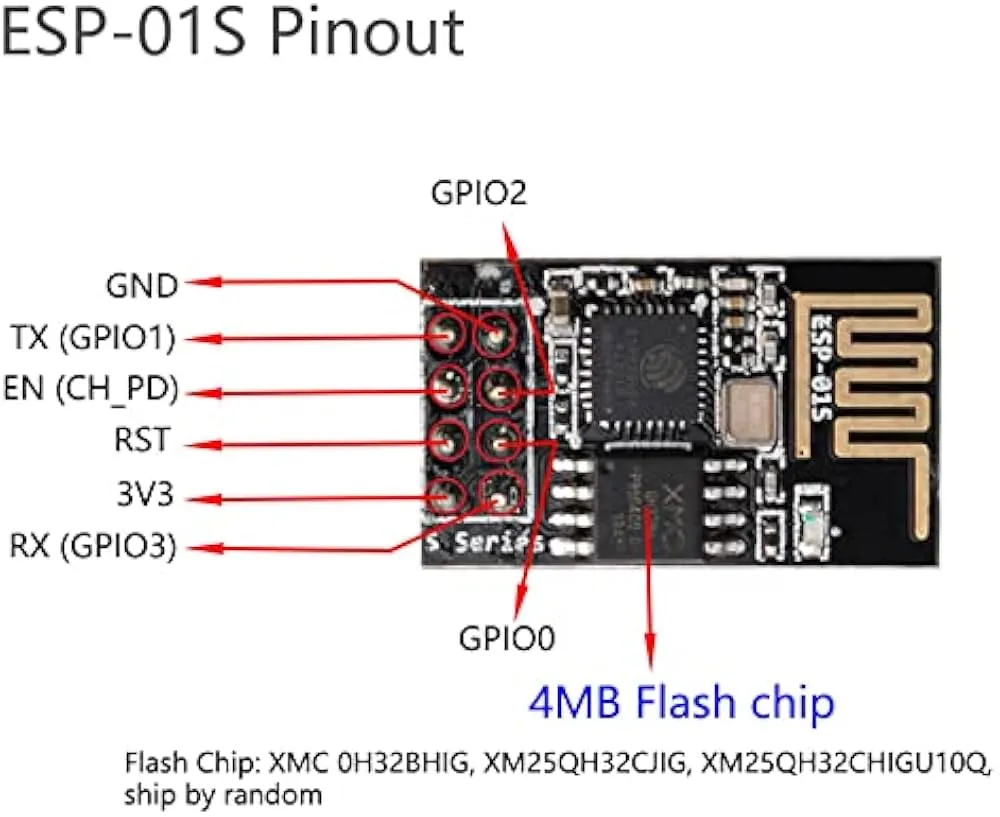

Schemat połączeń pinów
Zrozumienie układu pinów ESP8266 ESP-01S jest kluczowe dla prawidłowego podłączenia. Moduł posiada 8 pinów w dwóch rzędach po 4. Każdy z nich pełni określoną funkcję w komunikacji i zasilaniu.
VCC i GND służą do zasilania. GPIO0 i GPIO2 to programowalne piny ogólnego przeznaczenia. RX i TX odpowiadają za komunikację szeregową. CH_PD (Chip Power Down) musi być podłączony do VCC, aby moduł działał. RST to pin resetu, zwykle pozostawiany niepodłączony.
Instalacja niezbędnego oprogramowania
Przed rozpoczęciem pracy z ESP8266 ESP-01S, konieczne jest przygotowanie środowiska programistycznego. Arduino IDE to popularny wybór ze względu na łatwość użycia i bogatą bibliotekę. Pobierz najnowszą wersję ze strony oficjalnej i zainstaluj ją na swoim komputerze.
Po instalacji Arduino IDE, musisz dodać obsługę płytek ESP8266. Otwórz Arduino IDE, przejdź do Plik > Preferencje i w polu "Dodatkowe adresy URL do menadżera płytek" wklej: http://arduino.esp8266.com/stable/package_esp8266com_index.json. Następnie użyj Menadżera płytek, aby zainstalować obsługę ESP8266.
Sterowniki dla konwertera USB-UART są równie istotne. Większość systemów Windows automatycznie zainstaluje odpowiednie sterowniki. Jeśli tak się nie stanie, pobierz je ze strony producenta Twojego konwertera (np. Silicon Labs dla CP2102 lub WCH dla CH340).
Konfiguracja Arduino IDE
Prawidłowa konfiguracja Arduino IDE jest kluczowa dla programowania ESP8266. Wykonaj poniższe kroki, aby przygotować środowisko do pracy z modułem.
- Otwórz Arduino IDE i przejdź do Narzędzia > Płytka > Menadżer płytek
- Wyszukaj "esp8266" i zainstaluj pakiet "esp8266 by ESP8266 Community"
- Po instalacji wybierz "Generic ESP8266 Module" z menu Narzędzia > Płytka
- Ustaw odpowiedni port COM w Narzędzia > Port
Te ustawienia pozwolą Arduino IDE na prawidłową komunikację z ESP-01S. Pamiętaj, że wybór właściwego portu COM jest kluczowy - powinien to być port, który pojawił się po podłączeniu konwertera USB-UART.
Pierwsze uruchomienie i test modułu
Po prawidłowej konfiguracji sprzętu i oprogramowania, czas na pierwszy test ESP8266 ESP-01S. Najprostszym sposobem sprawdzenia, czy wszystko działa, jest wgranie prostego programu, który będzie migać wbudowaną diodą LED.
Otwórz nowy szkic w Arduino IDE i wklej poniższy kod. Ten program spowoduje miganie diody LED w jednosekundowych interwałach, co potwierdzi, że moduł działa prawidłowo i może być programowany.
Kod testowy jest prosty: używa funkcji digitalWrite() do włączania i wyłączania wbudowanej diody LED (pin 2 na ESP-01S) w pętli. Funkcja delay() zapewnia jednosekundową przerwę między zmianami stanu.
Konfiguracja WiFi i pierwsze połączenie
Konfiguracja WiFi to kluczowy krok w pracy z ESP8266 ESP-01S. Moduł może działać w trzech trybach: klienta (STA), punktu dostępowego (AP) lub obu jednocześnie (STA+AP). Dla większości projektów z ESP8266, tryb klienta będzie najbardziej odpowiedni.
Aby skonfigurować WiFi, użyj biblioteki ESP8266WiFi.h. W szkicu Arduino dodaj linie łączące z siecią: WiFi.begin("NazwaSieci", "Hasło"). Następnie użyj WiFi.status() w pętli, aby poczekać na połączenie.
Po nawiązaniu połączenia, możesz użyć funkcji WiFi.localIP() do wyświetlenia przydzielonego adresu IP. To potwierdzi, że ESP-01S WiFi moduł jest prawidłowo skonfigurowany i gotowy do pracy w sieci.
| Tryb WiFi | Opis |
|---|---|
| STA (Klient) | Łączy się z istniejącą siecią WiFi |
| AP (Punkt dostępowy) | Tworzy własną sieć WiFi |
| STA+AP | Działa jednocześnie jako klient i punkt dostępowy |
Wybór odpowiedniego trybu zależy od specyfiki projektu. Tryb STA jest idealny dla większości zastosowań internetu rzeczy, gdzie moduł musi łączyć się z istniejącą infrastrukturą.
Rozwiązywanie typowych problemów
Podczas pracy z ESP8266 ESP-01S możesz napotkać pewne trudności. Oto kilka typowych problemów i ich rozwiązań, które pomogą Ci w sprawnym działaniu.
Jeśli moduł nie łączy się z WiFi, sprawdź poprawność wprowadzonych danych sieci. Upewnij się, że sygnał WiFi jest wystarczająco silny. Problem z wgrywaniem kodu? Upewnij się, że GPIO0 jest podłączony do GND podczas programowania.
Niestabilne działanie może być spowodowane niewystarczającym zasilaniem. Użyj zewnętrznego źródła 3,3V zdolnego dostarczyć 300mA. Jeśli Arduino IDE nie wykrywa portu COM, sprawdź sterowniki konwertera USB-UART i upewnij się, że kabel USB jest sprawny.
Kluczowe kroki do udanej pracy z ESP8266 ESP-01S
ESP8266 ESP-01S to potężne narzędzie do projektów IoT, ale wymaga odpowiedniego podejścia. Precyzyjne zasilanie 3,3V i prawidłowe połączenia są fundamentem sukcesu. Pamiętaj o konwerterze poziomów logicznych, jeśli używasz urządzeń 5V.
Konfiguracja środowiska programistycznego, szczególnie Arduino IDE, jest kluczowa dla efektywnej pracy z modułem. Zainstaluj niezbędne biblioteki i sterowniki, aby zapewnić płynną komunikację. Pierwsze testy, takie jak miganie diodą LED, pomogą zweryfikować poprawność konfiguracji.
Konfiguracja WiFi otwiera drzwi do fascynującego świata internetu rzeczy. Wybór odpowiedniego trybu pracy (STA, AP lub STA+AP) zależy od specyfiki projektu. W razie problemów, systematyczne podejście do rozwiązywania typowych trudności pomoże szybko przywrócić moduł do działania.
