Integracja DS18B20 z Domoticz wymaga kilku kroków, w tym konfiguracji sprzętu i oprogramowania. Wykorzystuje się do tego celu Raspberry Pi oraz moduł ESP8266 do komunikacji bezprzewodowej. Prawidłowe podłączenie i konfiguracja pozwalają na efektywne zbieranie i analizowanie danych temperaturowych w systemie Domoticz.
Najważniejsze informacje:- DS18B20 to cyfrowy termometr działający na magistrali 1-wire
- Czujnik współpracuje z systemem Domoticz do monitorowania temperatury
- Zakres pomiaru: od -55°C do 125°C
- Możliwość podłączenia wielu czujników do jednego przewodu danych
- Integracja wymaga Raspberry Pi, ESP8266 i odpowiedniej konfiguracji
- System pozwala na zdalne monitorowanie i analizę temperatury w domu
Czym jest DS18B20 i dlaczego warto go używać w systemie Domoticz?
DS18B20 to precyzyjny cyfrowy czujnik temperatury, który łatwo zintegrować z systemem Domoticz. Urządzenie to umożliwia pomiar temperatury w zakresie od -55°C do +125°C z dokładnością do 0,5°C.
W automatyce domowej czujnik temperatury Domoticz znajduje szerokie zastosowanie. Można go użyć do monitorowania temperatury w różnych pomieszczeniach, kontroli systemu ogrzewania czy chłodzenia, a nawet do nadzoru nad temperaturą w akwariach lub terrariach.
Integracja DS18B20 z systemem Domoticz przynosi wiele korzyści:
- Możliwość zdalnego monitorowania temperatury w czasie rzeczywistym
- Łatwa konfiguracja i obsługa wielu czujników na jednej magistrali
- Tworzenie automatycznych scenariuszy opartych na odczytach temperatur
- Generowanie wykresów i statystyk do analizy zmian temperatury w czasie
Specyfikacja techniczna DS18B20
| Parametr | Wartość |
| Zakres pomiaru | -55°C do +125°C |
| Zasilanie | 3,0V do 5,5V |
| Interfejs | 1-wire |
Interfejs 1-wire, wykorzystywany przez DS18B20, pozwala na podłączenie wielu czujników do jednego przewodu danych. To znacznie upraszcza okablowanie i umożliwia łatwą rozbudowę systemu monitoringu temperatury.
Czytaj więcej: Lustro nieskończoności - wyjątkowy element dekoracyjny do Twojego wnętrza
Niezbędny sprzęt do integracji DS18B20 z Domoticz
Do skutecznej integracji DS18B20 z systemem Domoticz potrzebne są:

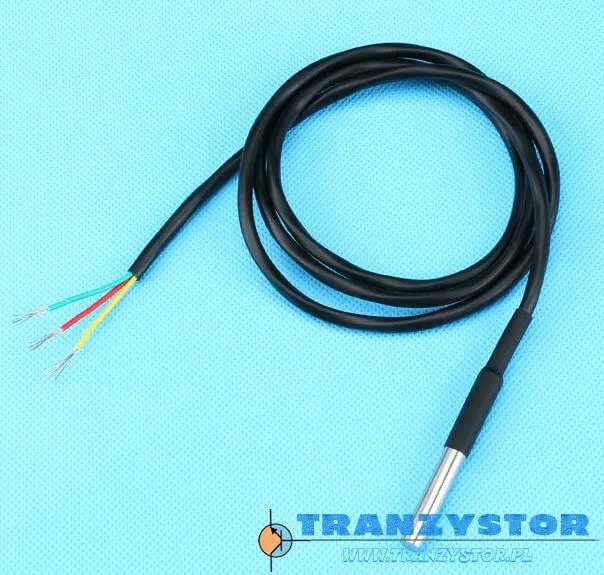

- Czujnik DS18B20 - serce systemu pomiarowego
- Raspberry Pi - komputer, na którym działa Domoticz
- ESP8266 - moduł Wi-Fi do bezprzewodowej komunikacji
- Rezystor podciągający 4,7 kΩ - niezbędny do prawidłowego działania magistrali 1-wire
- Przewody połączeniowe - do fizycznego połączenia elementów
Dlaczego warto użyć ESP8266 w projekcie?
Moduł ESP8266 jest idealnym rozwiązaniem do bezprzewodowej komunikacji w projektach IoT. Oferuje wbudowane Wi-Fi, niskie zużycie energii i jest stosunkowo tani. W porównaniu z innymi mikrokontroleromami, ESP8266 wyróżnia się łatwością programowania i szerokim wsparciem społeczności.
Podłączanie czujnika DS18B20
Metoda standardowa
Aby podłączyć DS18B20 metodą standardową, wykonaj następujące kroki:
- Podłącz pin VDD czujnika do zasilania (3,3V lub 5V)
- Połącz pin GND z masą
- Podłącz pin DQ (dane) do wybranego GPIO ESP8266
- Dodaj rezystor 4,7 kΩ między VDD a DQ

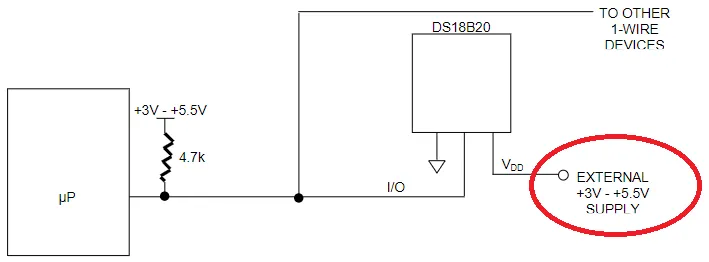

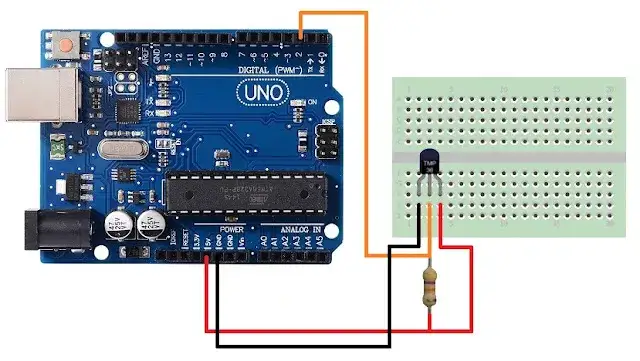

Schemat połączeń powinien pokazywać czujnik DS18B20, ESP8266, rezystor podciągający oraz źródło zasilania, z wyraźnie oznaczonymi połączeniami między nimi.
Metoda pasożytnicza
Metoda pasożytnicza różni się tym, że czujnik czerpie zasilanie z linii danych. Wymaga to mniej przewodów, ale ma pewne ograniczenia.
- Połącz piny VDD i GND czujnika razem
- Podłącz połączone piny VDD i GND do masy ESP8266
- Podłącz pin DQ do GPIO ESP8266 z rezystorem podciągającym do VCC
Ograniczeniem metody pasożytniczej jest mniejsza niezawodność przy temperaturach powyżej 100°C.
Konfiguracja Domoticz do obsługi DS18B20
Przed konfiguracją upewnij się, że Raspberry Pi ma zainstalowany i uruchomiony system Domoticz. Następnie dodaj nowy sprzęt w systemie Domoticz, wykonując poniższe kroki:
- Przejdź do zakładki "Sprzęt" w panelu Domoticz
- Kliknij "Dodaj" i wybierz typ "Dummy" (dla wirtualnych czujników)
- Nadaj nazwę nowemu urządzeniu (np. "DS18B20_Salon")
- Zapisz konfigurację i zanotuj przydzielony IDX
- Przejdź do zakładki "Urządzenia" i dodaj nowy wirtualny czujnik temperatury
Ustawienia wirtualnego sensora
W zakładce "Urządzenia" wybierz nowo utworzony wirtualny sensor. Ustaw jego typ na "Temperatura" i przypisz mu odpowiedni IDX. IDX to unikalny identyfikator urządzenia w systemie Domoticz, niezbędny do prawidłowej komunikacji między ESP8266 a Domoticz.
Konfiguracja ESP8266 z ESPEasy
Zainstaluj oprogramowanie ESPEasy na module ESP8266, wgrywając je przez port USB. Po instalacji, skonfiguruj Wi-Fi w następujący sposób:
- Połącz się z siecią Wi-Fi utworzoną przez ESP8266
- Otwórz interfejs webowy ESPEasy i przejdź do ustawień Wi-Fi
- Wprowadź dane swojej sieci domowej i zapisz ustawienia
W zakładce "Devices" ESPEasy wybierz odpowiedni GPIO, do którego podłączony jest DS18B20. Ustaw typ urządzenia na "Dallas DS18b20".
Łączenie ESP8266 z Domoticz
W ustawieniach kontrolera ESPEasy wprowadź adres IP swojego serwera Domoticz. Następnie w konfiguracji urządzenia DS18B20 wpisz IDX przypisany wcześniej w Domoticz do wirtualnego czujnika temperatury.
Testowanie i weryfikacja działania systemu
Po konfiguracji, sprawdź odczyty temperatury w panelu Domoticz. Przejdź do zakładki "Temperatura" i znajdź swój czujnik. Powinieneś zobaczyć aktualne odczyty temperatury aktualizowane w czasie rzeczywistym.
Domoticz umożliwia generowanie wykresów temperatury. Kliknij na widget czujnika, aby zobaczyć szczegółowe statystyki i wykresy zmian temperatury w czasie.
Rozwiązywanie typowych problemów
Brak odczytów temperatury
Jeśli nie otrzymujesz odczytów temperatury, sprawdź:
- Połączenia elektryczne - upewnij się, że wszystkie przewody są prawidłowo podłączone
- Zasilanie - sprawdź, czy ESP8266 i DS18B20 są prawidłowo zasilane
- Konfigurację IDX - upewnij się, że IDX w ESPEasy zgadza się z IDX w Domoticz
Jeśli problem persist, spróbuj zresetować ESP8266 i ponownie skonfigurować urządzenie w ESPEasy. Sprawdź też, czy firmware ESPEasy jest aktualny.
Nieprawidłowe odczyty temperatury
Nieprawidłowe odczyty mogą być spowodowane zakłóceniami elektrycznymi lub uszkodzeniem czujnika. Upewnij się, że przewody czujnika nie biegną równolegle do kabli zasilających, które mogą wprowadzać zakłócenia.
Aby skalibrować czujnik, możesz użyć funkcji offsetu w ESPEasy. Porównaj odczyty z innym, znanym termometrem i wprowadź odpowiednią korektę w ustawieniach urządzenia.
Zaawansowane zastosowania DS18B20 w systemie Domoticz
System Domoticz z czujnikami DS18B20 pozwala na tworzenie zaawansowanych alertów temperaturowych. Możesz ustawić powiadomienia SMS lub e-mail, gdy temperatura przekroczy określony próg, co jest przydatne np. w monitorowaniu serwerowni.
Automatyzacja ogrzewania staje się prosta dzięki integracji DS18B20 z Domoticz. System może automatycznie regulować temperaturę w poszczególnych pomieszczeniach, optymalizując komfort i zużycie energii.
Integracja DS18B20 ESP8266 z innymi systemami smart home, takimi jak sterowanie oświetleniem czy roletami, pozwala na stworzenie kompleksowego, inteligentnego środowiska domowego.
Korzyści z monitorowania temperatury w inteligentnym domu
Precyzyjne monitorowanie temperatury za pomocą DS18B20 Raspberry Pi przyczynia się do znacznych oszczędności energii. System może automatycznie dostosowywać ogrzewanie do rzeczywistych potrzeb, unikając niepotrzebnego grzania pustych pomieszczeń.
Komfort życia mieszkańców znacząco wzrasta dzięki automatyce domowej czujniki temperatury. System utrzymuje optymalną temperaturę w każdym pomieszczeniu, dostosowując ją do preferencji użytkowników i pory dnia.
Monitoring temperatury Domoticz pomaga w ochronie przed awariami. Szybkie wykrycie nieprawidłowych zmian temperatury może zapobiec uszkodzeniom sprzętu elektronicznego czy zamarzaniu rur w zimie.
Przykładowe scenariusze użycia
| Scenariusz | Korzyści |
| Monitoring temperatury w piwnicy | Zapobieganie rozwojowi pleśni i wilgoci |
| Kontrola temperatury w pokoju dziecka | Zapewnienie optymalnych warunków do snu |
| Nadzór nad temperaturą w garażu | Ochrona narzędzi i materiałów przed ekstremalnymi temperaturami |
Kompleksowa integracja DS18B20 z Domoticz: Klucz do efektywnego zarządzania temperaturą w inteligentnym domu
Zastosowanie czujnika DS18B20 w systemie Domoticz otwiera drzwi do precyzyjnego i zautomatyzowanego zarządzania temperaturą w domu. Dzięki prostocie instalacji, szerokiemu zakresowi pomiarowemu i możliwości podłączenia wielu czujników do jednej linii danych, DS18B20 staje się niezastąpionym narzędziem w budowie inteligentnego systemu grzewczego.
Konfiguracja systemu, choć może wydawać się skomplikowana na pierwszy rzut oka, jest w rzeczywistości dość prosta, zwłaszcza przy wykorzystaniu modułu ESP8266 i oprogramowania ESPEasy. Ta kombinacja zapewnia elastyczność i niezawodność, umożliwiając nie tylko monitorowanie temperatury, ale także tworzenie zaawansowanych scenariuszy automatyzacji.
Korzyści płynące z takiej integracji są znaczące - od oszczędności energii, przez poprawę komfortu życia, aż po zwiększenie bezpieczeństwa domu. Możliwość zdalnego monitorowania i kontroli temperatury, tworzenia alertów czy generowania szczegółowych statystyk sprawia, że system DS18B20 Domoticz staje się centralnym elementem nowoczesnego, inteligentnego domu, zapewniającym optymalne warunki niezależnie od pory roku czy specyficznych potrzeb mieszkańców.
