Podłączenie stycznika trójfazowego to kluczowy proces w instalacjach elektrycznych, który wymaga zachowania szczególnej ostrożności. Właściwe podłączenie stycznika zapewnia nie tylko efektywność działania urządzeń, ale także bezpieczeństwo użytkowników. W tym artykule przedstawimy krok po kroku, jak bezpiecznie i poprawnie podłączyć stycznik trójfazowy, aby uniknąć błędów i zagrożeń elektrycznych.
Przygotowanie do podłączenia stycznika obejmuje kilka istotnych kroków, w tym wybór odpowiedniego urządzenia oraz przygotowanie niezbędnych materiałów. Bezpieczeństwo jest najważniejsze, dlatego przed rozpoczęciem pracy należy wyłączyć zasilanie i upewnić się, że wszystkie elementy są odpowiednio dobrane do specyfikacji technicznej. Poniżej przedstawiamy kluczowe informacje, które pomogą w prawidłowym podłączeniu stycznika.
Kluczowe informacje:- Wybierz stycznik o odpowiednich parametrach prądowych i napięciowych.
- Upewnij się, że stycznik ma właściwą liczbę biegunów do zastosowania.
- Przygotuj kable do połączenia stycznika z zasilaniem i urządzeniem.
- Rozpocznij od wyłączenia głównego zasilania, aby uniknąć zagrożeń elektrycznych.
- Podłącz przewody zasilające do terminali stycznika, dbając o poprawną polaryzację.
- Po podłączeniu sprawdź poprawność instalacji przed włączeniem zasilania.
- Testuj działanie stycznika po zakończeniu instalacji, aby upewnić się, że wszystko działa prawidłowo.
Jak wybrać odpowiedni stycznik trójfazowy dla swojego projektu
Wybór odpowiedniego stycznika trójfazowego jest kluczowy dla bezpieczeństwa i efektywności instalacji elektrycznej. Przy wyborze stycznika należy zwrócić uwagę na kilka istotnych kryteriów, takich jak moc, napięcie oraz liczba biegunów. Każdy z tych elementów wpływa na funkcjonalność i kompatybilność stycznika z urządzeniami, które zamierzamy podłączyć.
Najpierw określ moc urządzenia, które będzie zasilane przez stycznik. Właściwe dobranie mocy stycznika do wymagań urządzenia jest niezbędne, aby uniknąć jego przeciążenia. Napięcie robocze również ma znaczenie – upewnij się, że stycznik jest przystosowany do napięcia w Twojej instalacji. Liczba biegunów stycznika powinna odpowiadać liczbie faz w instalacji, co jest kluczowe dla prawidłowego działania. Poniżej znajduje się tabela porównawcza różnych typów styczników trójfazowych, która pomoże w dokonaniu właściwego wyboru.
| Typ stycznika | Moc (kW) | Napięcie (V) | Liczba biegunów |
| Stycznik A | 5 | 400 | 3 |
| Stycznik B | 10 | 400 | 3 |
| Stycznik C | 15 | 400 | 3 |
Kluczowe zasady bezpieczeństwa przy podłączaniu stycznika
Bezpieczeństwo jest najważniejsze podczas pracy z instalacjami elektrycznymi. Przed przystąpieniem do podłączenia stycznika, zawsze upewnij się, że zasilanie jest wyłączone. To podstawowa zasada, która pomoże uniknąć porażenia prądem. Używaj odpowiednich narzędzi, które są przystosowane do pracy z instalacjami elektrycznymi, aby zminimalizować ryzyko wypadków.
Warto również pamiętać o tym, aby nie pracować samodzielnie, jeśli nie masz doświadczenia w podłączaniu styczników. Współpraca z doświadczonym elektrykiem może znacznie zwiększyć bezpieczeństwo całego procesu. Poniżej przedstawiamy kilka kluczowych zasad, które warto mieć na uwadze podczas podłączania stycznika.
Czytaj więcej: Mapa propagacji w komunikacji radiowej: wszystko co musisz wiedzieć
Szczegółowy przewodnik krok po kroku do podłączenia stycznika
Podłączenie stycznika trójfazowego wymaga staranności i precyzji. Przede wszystkim, upewnij się, że masz wszystkie niezbędne narzędzia i materiały, zanim przystąpisz do pracy. Zacznij od wyłączenia głównego zasilania, aby zapewnić sobie bezpieczeństwo. Następnie przygotuj kable, które będą łączyć stycznik z zasilaniem oraz urządzeniem, które chcesz podłączyć.
Ważnym krokiem jest prawidłowe podłączenie przewodów do stycznika. Upewnij się, że zrozumiałeś, jak działa stycznik trójfazowy i jakie są jego zasady działania. Podłącz przewody zasilające do odpowiednich terminali, dbając o poprawną polaryzację. Po podłączeniu sprawdź, czy wszystkie połączenia są dobrze zabezpieczone i czy nie ma luzów.

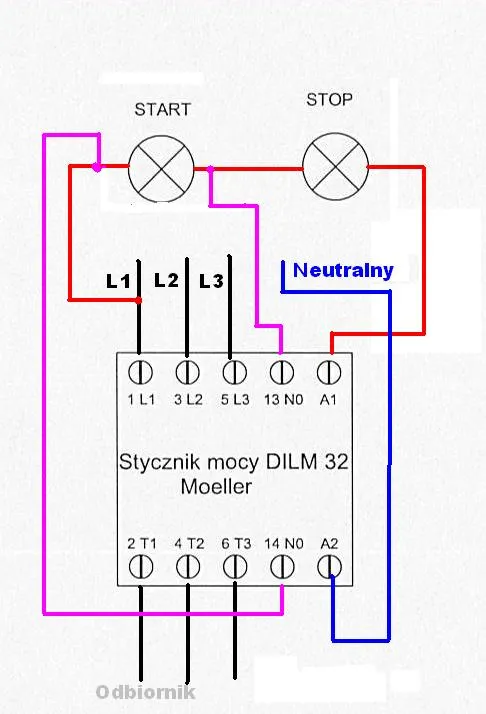

Jak prawidłowo podłączyć przewody do stycznika trójfazowego
Podczas podłączania przewodów do stycznika trójfazowego, kluczowe jest, aby znać kolorystykę przewodów. Zazwyczaj, w instalacjach trójfazowych stosuje się kolory: czarny, brązowy i szary dla faz, oraz niebieski dla przewodu neutralnego. Upewnij się, że każdy przewód jest podłączony do odpowiedniego terminala stycznika. Złe podłączenie może prowadzić do poważnych problemów z działaniem urządzenia.
Po podłączeniu przewodów, sprawdź, czy wszystkie terminale są dobrze dokręcone. Użyj narzędzi, które są przystosowane do pracy z instalacjami elektrycznymi, aby uniknąć uszkodzenia przewodów. Pamiętaj, że każdy błąd w podłączeniu może skutkować awarią lub zagrożeniem dla bezpieczeństwa.
- Wyłącz zasilanie przed rozpoczęciem pracy.
- Użyj odpowiednich narzędzi do podłączenia przewodów.
- Podłącz przewody zgodnie z kolorystyką: czarny, brązowy, szary dla faz.
- Sprawdź poprawność wszystkich połączeń przed włączeniem zasilania.
Jak sprawdzić poprawność połączeń przed uruchomieniem
Przed uruchomieniem stycznika trójfazowego, niezwykle ważne jest, aby upewnić się, że wszystkie połączenia są poprawne. Sprawdzenie poprawności połączeń można przeprowadzić na kilka sposobów. Najpierw warto upewnić się, że przewody są prawidłowo podłączone do terminali, zgodnie z ich kolorystyką. W przypadku wątpliwości, warto skorzystać z multimetru, który pozwoli na dokładne sprawdzenie ciągłości obwodu.
Użycie multimetru to kluczowy krok w weryfikacji instalacji. Multimetr może pomóc w identyfikacji ewentualnych zwarć lub problemów z połączeniami. Należy ustawić urządzenie na pomiar oporu i sprawdzić, czy nie ma niepożądanych wartości. Jeśli wszystko jest w porządku, można bezpiecznie przejść do kolejnego etapu, którym jest uruchomienie stycznika.
Najczęstsze błędy przy podłączaniu stycznika i jak ich unikać
Podczas podłączania stycznika trójfazowego, można napotkać różne błędy, które mogą prowadzić do poważnych problemów. Jednym z najczęstszych błędów jest niewłaściwe podłączenie przewodów, co może skutkować zwarciem lub uszkodzeniem urządzenia. Upewnij się, że przewody są podłączone zgodnie z ich kolorystyką i oznaczeniami na styczniku.
Innym powszechnym błędem jest zaniechanie sprawdzenia poprawności połączeń przed włączeniem zasilania. Bezpieczeństwo przy podłączaniu stycznika trójfazowego powinno być zawsze na pierwszym miejscu. Regularne kontrole oraz korzystanie z multimetru mogą pomóc w uniknięciu wielu problemów. Pamiętaj, aby zawsze mieć na uwadze zasady bezpieczeństwa i postępować zgodnie z instrukcjami producenta.
Jak przeprowadzić testy działania stycznika po instalacji
Po zakończeniu instalacji stycznika, kluczowym krokiem jest przeprowadzenie testów działania. Testy obciążeniowe są niezbędne, aby upewnić się, że stycznik działa prawidłowo. Można to zrobić, podłączając urządzenie do stycznika i włączając zasilanie. Obserwuj, czy stycznik reaguje prawidłowo na włączanie i wyłączanie obciążenia.
Warto również sprawdzić, czy nie występują nieprawidłowe dźwięki lub zapachy, które mogą wskazywać na problemy z instalacją. Testowanie działania stycznika powinno obejmować również monitorowanie temperatury urządzenia w trakcie pracy. Jeśli stycznik przechodzi wszystkie testy bez problemów, można uznać, że instalacja została przeprowadzona pomyślnie.
Bezpieczeństwo i poprawność instalacji stycznika trójfazowego
Podłączenie stycznika trójfazowego wymaga nie tylko odpowiednich narzędzi, ale także przestrzegania zasad bezpieczeństwa oraz dokładnych procedur weryfikacji połączeń. Kluczowe jest, aby przed uruchomieniem sprawdzić poprawność połączeń, co można zrobić za pomocą multimetru. Właściwe podłączenie przewodów zgodnie z ich kolorystyką oraz oznaczeniami jest niezbędne, aby uniknąć problemów z działaniem urządzenia.
W artykule podkreślono również, jak ważne jest przeprowadzenie testów obciążeniowych po zakończeniu instalacji. Testowanie działania stycznika pozwala upewnić się, że wszystkie połączenia są poprawne i że urządzenie działa zgodnie z oczekiwaniami. Dokumentowanie wyników testów stanowi dodatkowe zabezpieczenie, które pomaga w utrzymaniu wysokich standardów bezpieczeństwa w instalacjach elektrycznych.
