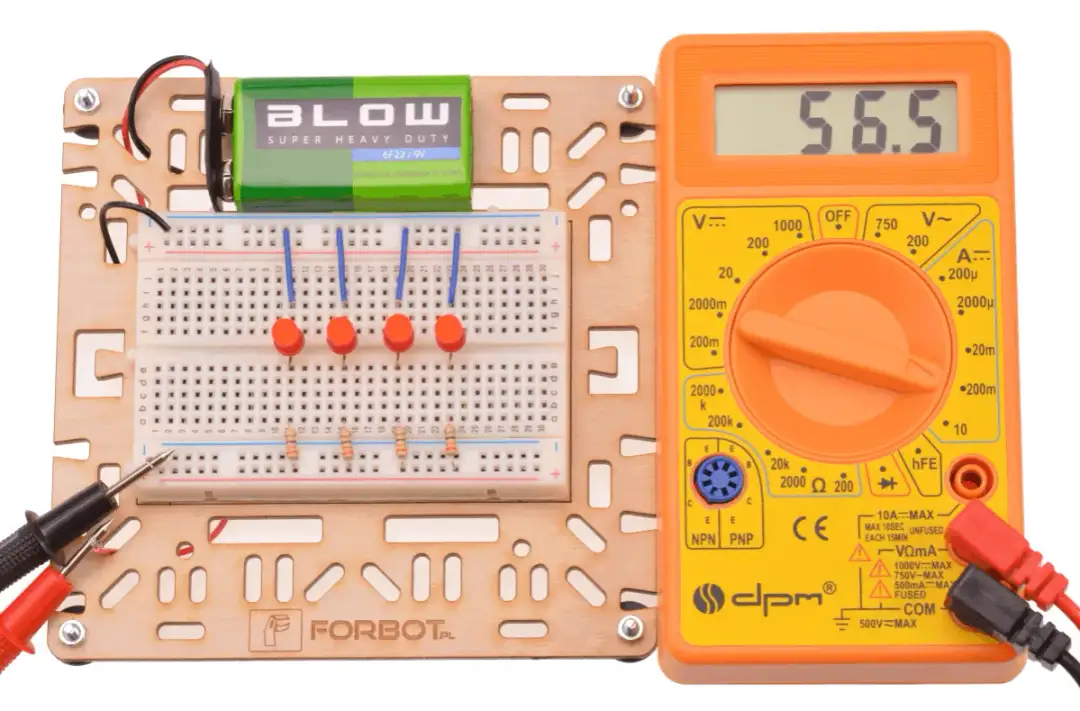

Jak dobrać opornik do LED? Poradnik dla elektroników

Oporniki dla diod LED są kluczowe w elektronice. Chronią one diody przed uszkodzeniem, ograniczając przepływ prądu. Bez nich, LED może się przepalić. Dobór właściwego opornika wymaga znajomości kilku parametrów: napięcia zasilania, napięcia przewodzenia diody i prądu przewodzenia. Używając prostego wzoru, można obliczyć odpowiednią wartość rezystancji. Warto też sprawdzić moc wydzielaną na rezystorze, by uniknąć przegrzania.

• Opornik chroni diodę LED przed zbyt dużym prądem
• Typowy prąd dla LED to 20-30 mA
• Do obliczeń potrzebne są: napięcie zasilania, napięcie i prąd przewodzenia diody
• Wzór na rezystancję: R = (Uzas - Ud) / Id
• Należy wybrać najbliższą dostępną wartość opornika
• Trzeba sprawdzić moc wydzielaną na rezystorze

Rola opornika w obwodzie LED

Opornik do LED pełni kluczową funkcję w obwodach elektronicznych. Przede wszystkim ogranicza prąd płynący przez diodę, chroniąc ją przed uszkodzeniem. Dodatkowo, rezystor do diody LED stabilizuje napięcie w obwodzie, zapewniając optymalne warunki pracy.

Brak ogranicznika prądu LED może prowadzić do natychmiastowego przepalenia diody. W najlepszym przypadku, LED będzie świecić zbyt jasno, znacznie skracając swoją żywotność.

• Ochrona diody przed nadmiernym prądem
• Stabilizacja napięcia w obwodzie
• Wydłużenie żywotności diody LED

Kluczowe parametry do obliczenia wartości opornika

Aby prawidłowo dobrać opornik do LED, musimy znać trzy kluczowe parametry:

Napięcie zasilania

To napięcie źródła, z którego zasilamy obwód. Może to być bateria 9V, zasilacz 5V czy wyjście mikrokontrolera 3.3V.

Napięcie przewodzenia diody

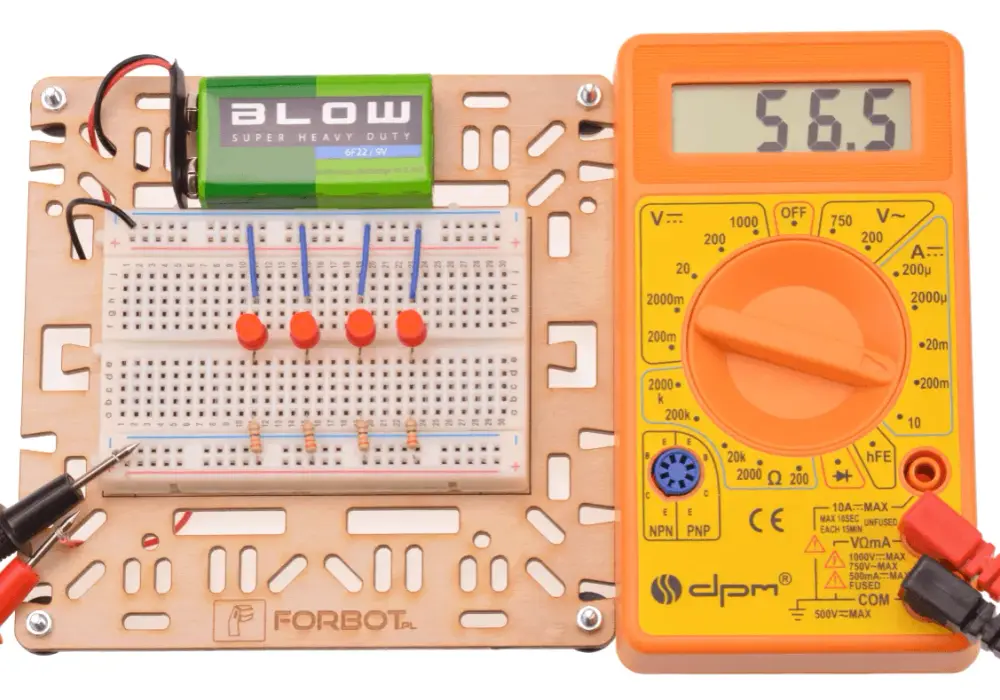

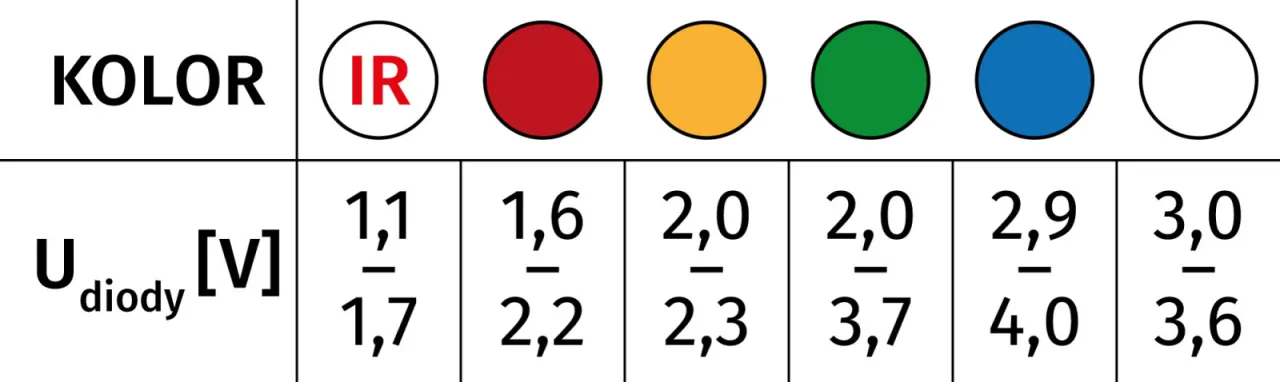

Typowe wartości to 1.8-2.2V dla czerwonych LED, 2.0-2.5V dla zielonych i żółtych, oraz 2.5-3.3V dla niebieskich i białych. Zawsze sprawdź specyfikację konkretnej diody.

Prąd przewodzenia

Standardowo wynosi on 20-30mA dla większości diod LED. Wartość ta determinuje jasność świecenia - wyższy prąd oznacza jaśniejsze światło, ale i większe obciążenie diody.

Czytaj więcej: Ultradźwiękowy czujnik poziomu cieczy: wszystko co musisz wiedzieć przed zakupem

Wzór na obliczanie wartości opornika

Dobór rezystora do LED opiera się na prostym wzorze:

R = (Uzas - Ud) / Id

Gdzie R to szukana wartość rezystora, Uzas to napięcie zasilania, Ud to napięcie przewodzenia diody, a Id to prąd przewodzenia. Wszystkie wartości muszą być w jednostkach SI: volty (V) i ampery (A).

Praktyczny przykład obliczenia wartości opornika

Załóżmy, że mamy czerwoną diodę LED i baterię 9V.

Dane: Uzas = 9V, Ud = 2V, Id = 20mA (0.02A)

Podstawiając do wzoru: R = (9V - 2V) / 0.02A = 7V / 0.02A = 350Ω

Wynik: Potrzebujemy rezystora o wartości 350Ω.

Dobór najbliższej dostępnej wartości rezystora

Rezystory produkowane są w standardowych seriach, np. E12 czy E24. Nie zawsze znajdziemy dokładną obliczoną wartość.

W naszym przypadku, najbliższe dostępne wartości to 330Ω lub 360Ω. Wybieramy wyższą wartość (360Ω) dla większego bezpieczeństwa - lepiej, żeby dioda świeciła nieco słabiej, niż ryzykować jej uszkodzenie.

Obliczanie mocy wydzielanej na rezystorze

Moc wydzielana na rezystorze jest kluczowa dla zabezpieczenia diody LED. Zbyt mała moc rezystora może prowadzić do jego uszkodzenia.

Wzór na moc: P = I² * R

Dla naszego przykładu: P = (0.02A)² * 360Ω = 0.144W

Typowe moce rezystorów to 0.25W, 0.5W, 1W. W tym przypadku wystarczy rezystor 0.25W.

Praktyczne wskazówki przy doborze opornika do LED

Zawsze sprawdzaj specyfikację diody LED. Używaj multimetru do weryfikacji wartości rezystora. Pamiętaj, że jaśniejsze światło to nie zawsze lepsze rozwiązanie - może skrócić żywotność diody. Przy projektowaniu obwodów z wieloma diodami, rozważ użycie osobnych rezystorów dla każdej z nich.

Alternatywne metody ograniczania prądu w obwodach LED

Choć rezystor do diody LED to najprostsze rozwiązanie, istnieją inne metody ograniczania prądu LED. Są one szczególnie przydatne w bardziej zaawansowanych projektach lub gdy zależy nam na energooszczędności.

• Źródła prądowe - zapewniają stały prąd niezależnie od napięcia zasilania
• Sterowniki LED - oferują zaawansowane funkcje jak ściemnianie czy ochronę termiczną
• Układy PWM - umożliwiają efektywne sterowanie jasnością diody
• Stabilizatory prądu - idealne do zasilania wielu diod LED jednocześnie

Klucz do bezpiecznego i efektywnego korzystania z diod LED

Dobór odpowiedniego opornika do LED to fundament każdego projektu elektronicznego wykorzystującego te popularne źródła światła. Prawidłowo dobrany rezystor do diody LED nie tylko chroni ją przed uszkodzeniem, ale także zapewnia optymalną jasność i wydłuża jej żywotność.

Pamiętaj, że kluczem do sukcesu jest znajomość trzech parametrów: napięcia zasilania, napięcia przewodzenia diody i prądu przewodzenia. Mając te informacje, możesz łatwo obliczyć wartość opornika do LED za pomocą prostego wzoru. Nie zapomnij o sprawdzeniu mocy wydzielanej na rezystorze - to kolejny ważny krok w zapewnieniu bezpieczeństwa twojego obwodu.

Choć tradycyjny rezystor do diody LED sprawdza się w większości przypadków, warto znać również alternatywne metody ograniczania prądu LED. Źródła prądowe, sterowniki LED czy układy PWM mogą okazać się lepszym wyborem w bardziej zaawansowanych projektach. Niezależnie od wybranej metody, priorytetem zawsze powinno być bezpieczeństwo i efektywność twojego obwodu LED.
