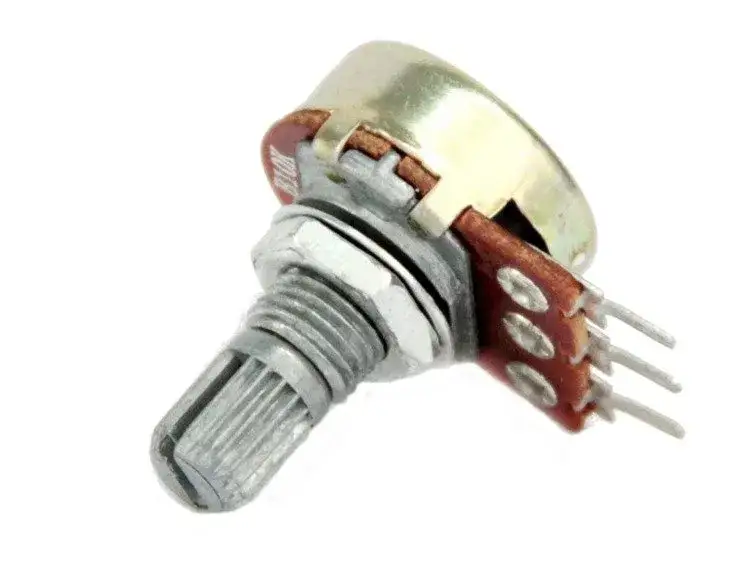

Potencjometr B5K to podstawowy element elektroniczny stosowany w regulacji napięcia. Ten obrotowy komponent o wartości 5 kΩ wyróżnia się charakterystyką liniową. Jego prosta konstrukcja składa się z trzech wyprowadzeń i osi obrotowej. Służy głównie do kontroli dźwięku w sprzęcie audio. Może pracować w zakresie 300 stopni obrotu, co zapewnia precyzyjną regulację.
Najważniejsze informacje:- Jest to potencjometr o charakterystyce liniowej i oporności 5 kΩ
- Posiada standardową moc 1/5 W i trzy wyprowadzenia
- Główne zastosowanie znajduje w sprzęcie audio i projektach DIY
- Wymiary osi: 15 mm długości, 6 mm średnicy
- Wykonany z materiałów przewodzących (węgiel lub plastik)
- Łatwo dostępny w sklepach elektronicznych
Co to jest potencjometr B5K
Potencjometr B5K to element elektroniczny służący do regulacji napięcia. Ten potencjometr obrotowy B5K charakteryzuje się oporem 5 kiloomów i znajduje szerokie zastosowanie w sprzęcie audio. Jest szczególnie ceniony za precyzyjną kontrolę parametrów elektrycznych.
Potencjometr 5kohm należy do rodziny potencjometrów liniowych, co oznacza bezpośrednią zależność między kątem obrotu a zmianą oporu. Pozwala to na dokładną i przewidywalną regulację sygnału elektrycznego.
Charakterystyka liniowa oznaczona literą B wskazuje na równomierne zmiany rezystancji w całym zakresie ruchu. Dzięki temu potencjometr liniowy 5k zapewnia intuicyjną kontrolę w zastosowaniach audio.
Parametry techniczne
| Wartość oporu | 5 kΩ |
| Typ | Potencjometr obrotowy |
| Moc znamionowa | 1/5 W |
| Długość osi | 15 mm |
| Średnica osi | 6 mm |
| Wymiary korpusu | Ø17 x 9,2 mm |
| Kąt obrotu | 300° |
Najbardziej charakterystyczne parametry potencjometru B5K to jego rezystancja 5 kΩ oraz kąt obrotu 300 stopni. Te wartości czynią go idealnym do zastosowań w sprzęcie audio, gdzie wymagana jest precyzyjna regulacja.
Czytaj więcej: Silniczki elektryczne 12V: Działanie, rodzaje i zastosowania
Budowa i zasada działania
Potencjometr B5K posiada wewnątrz ścieżkę oporową wykonaną z materiału przewodzącego. Element ślizgowy, połączony z osią obrotu, przesuwa się po tej ścieżce, zmieniając wartość oporu między wyprowadzeniami. Precyzja wykonania elementów wewnętrznych zapewnia płynną regulację.
Konstrukcja wewnętrzna opiera się na zasadzie dzielnika napięcia. Suwak przemieszczający się po ścieżce oporowej zmienia proporcje podziału napięcia wejściowego. Mechanizm ten umożliwia precyzyjną kontrolę sygnału.
- Obudowa zewnętrzna
- Ścieżka oporowa
- Element ślizgowy (suwak)
- Wyprowadzenia elektryczne
Regulacja odbywa się poprzez obrót osi potencjometru. Ruch obrotowy przekłada się na liniową zmianę oporu między wyprowadzeniami.
Do czego służy potencjometr B5K?
Potencjometr audio 5k najczęściej wykorzystywany jest w sprzęcie audio jako element regulacji głośności. Jego charakterystyka liniowa sprawdza się idealnie w kontroli poziomu sygnału dźwiękowego.
Potencjometr do miksera tego typu znajduje zastosowanie w equalizerach i przedwzmacniaczach. Pozwala na precyzyjne dostrojenie parametrów dźwięku w profesjonalnym sprzęcie studyjnym.
Potencjometr regulacji głośności B5K sprawdza się również w prostych projektach DIY. Jest często wybierany do budowy wzmacniaczy słuchawkowych i małych mikserów audio.
Zastosowanie w regulacji głośności
Potencjometr regulacji głośności B5K doskonale sprawdza się w kontroli poziomu dźwięku. Jego charakterystyka liniowa zapewnia naturalne wrażenia podczas regulacji głośności.
Montaż tego elementu w torze audio jest prosty i efektywny. Potencjometr audio 5k można łatwo zintegrować z większością układów przedwzmacniaczy.
Główną zaletą stosowania potencjometru B5K w regulacji głośności jest jego przewidywalne zachowanie. Liniowa charakterystyka ułatwia precyzyjne ustawienie pożądanego poziomu sygnału.
Wykorzystanie w mikserach audio
Potencjometr do miksera typu B5K często występuje w konsoletach mikserskich. Jego zadaniem jest regulacja poziomu sygnału w poszczególnych kanałach.
W profesjonalnych mikserach jeden kanał może zawierać kilka potencjometrów 5kohm. Służą one do kontroli różnych parametrów sygnału, od wzmocnienia wejściowego po poziom wysyłki na procesor efektów.
| Zastosowanie | Wartość potencjometru |
| Regulacja głośności kanału | 5K - 10K |
| Korekcja barwy | 10K - 20K |
| Wysyłki efektowe | 5K - 50K |
Jak podłączyć potencjometr B5K?
Prawidłowe podłączenie potencjometru B5K wymaga identyfikacji trzech wyprowadzeń. Skrajne piny to początek i koniec ścieżki oporowej, środkowy to suwak. Podłączenie należy wykonać zgodnie ze schematem układu.
Przed montażem warto sprawdzić wartość oporu między wyprowadzeniami. Pomiar multimetrem pozwoli uniknąć błędów w instalacji. Zwróć szczególną uwagę na orientację potencjometru w obudowie.
- Zidentyfikuj wyprowadzenia potencjometru
- Sprawdź wartość oporu między pinami
- Przygotuj otwór montażowy odpowiedniej średnicy
- Zamontuj potencjometr w obudowie
- Przylutuj przewody zgodnie ze schematem
Najczęstsze błędy przy montażu to niewłaściwa orientacja lub zamiana wyprowadzeń. Upewnij się, że środkowe wyprowadzenie jest prawidłowo zidentyfikowane przed lutowaniem.
Gdzie kupić potencjometr B5K?
Potencjometr B5K jest dostępny w większości sklepów z elektroniką. Można go nabyć zarówno stacjonarnie, jak i przez internet w cenie od 2 do 10 złotych za sztukę.
Profesjonalne wersje potencjometrów audio 5k z metalową osią są nieco droższe. Znajdziesz je w specjalistycznych sklepach dla realizatorów dźwięku.
Przy zakupie zwróć uwagę na długość osi i średnicę trzpienia. Wybieraj sprawdzonych producentów, którzy gwarantują powtarzalną jakość. Warto kupić kilka sztuk na zapas, szczególnie jeśli planujesz większy projekt audio.
Co warto wiedzieć o potencjometrze B5K?
Potencjometr B5K to wszechstronny element elektroniczny, który sprawdza się szczególnie w aplikacjach audio. Jego liniowa charakterystyka i wartość 5 kΩ czynią go idealnym wyborem do regulacji głośności i kontroli sygnału w mikserach.
Montaż tego elementu jest stosunkowo prosty - wymaga jedynie prawidłowej identyfikacji trzech wyprowadzeń i odpowiedniego podłączenia zgodnie ze schematem. Najważniejsze parametry to kąt obrotu 300 stopni i moc 1/5 W, co zapewnia precyzyjną kontrolę w większości zastosowań audio.
Zakup potencjometru B5K nie stanowi problemu - element jest łatwo dostępny w sklepach elektronicznych w przystępnej cenie. Warto zwrócić uwagę na jakość wykonania, szczególnie w przypadku zastosowań profesjonalnych, gdzie metalowa oś może znacząco wydłużyć żywotność komponentu.
