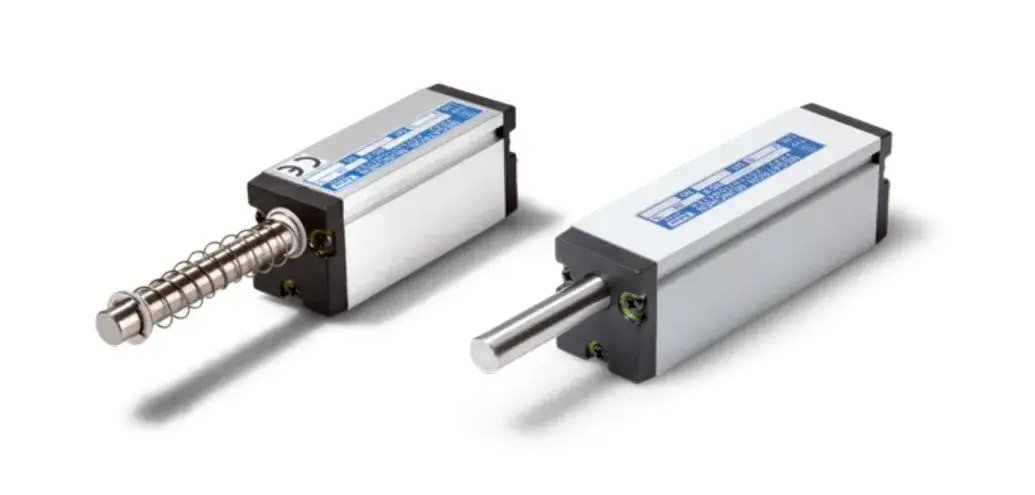

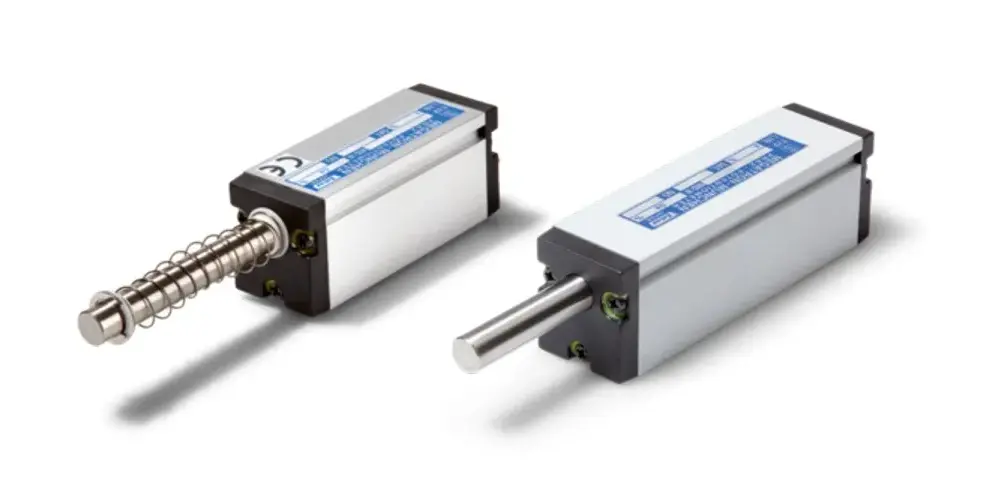

Potencjometr liniowy to analogowy czujnik przemieszczenia. Działa na zasadzie zmiany rezystancji. Suwak porusza się po ścieżce oporowej. Napięcie wyjściowe jest proporcjonalne do pozycji suwaka. To pozwala na precyzyjny pomiar ruchu.
Urządzenie oferuje pomiar absolutny, co oznacza, że zawsze wskazuje aktualną pozycję. Ma wysoką rozdzielczość i szeroki zakres pomiarowy. Potencjometry liniowe są energooszczędne i wszechstronne.
Znajdują zastosowanie w automatyce, robotyce i pojazdach. Służą do monitorowania pozycji, sterowania maszynami i pomiaru poziomów cieczy.
Najważniejsze informacje:- Mierzy przemieszczenie w sposób analogowy i absolutny
- Działa na zasadzie zmiany rezystancji
- Oferuje wysoką precyzję i szeroki zakres pomiarowy
- Jest energooszczędny
- Znajduje zastosowanie w wielu dziedzinach przemysłu
Co to jest potencjometr liniowy?

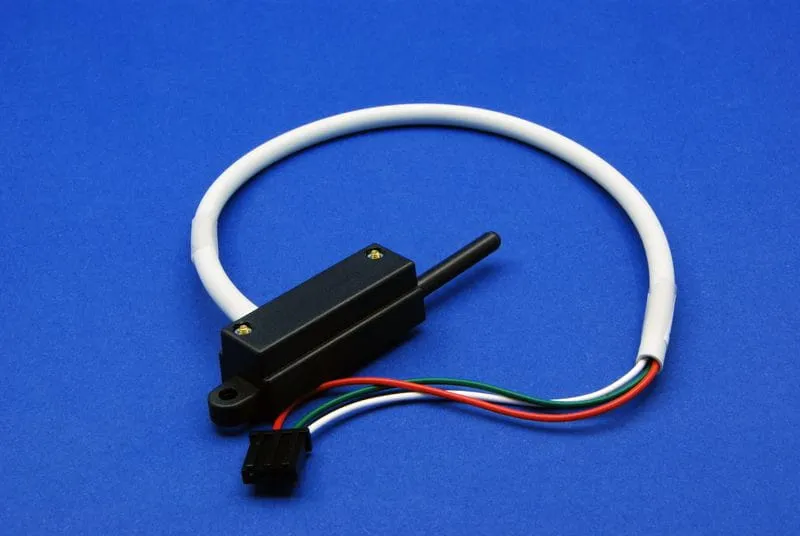

Potencjometr liniowy to analogowy czujnik przesunięcia, służący do pomiaru przemieszczenia. Jest to rodzaj rezystora nastawnego, który zmienia swoją rezystancję w zależności od położenia suwaka.
Podstawowa budowa potencjometru liniowego składa się z obudowy, liniowego elementu oporowego oraz suwaka. Element oporowy to ścieżka wykonana z materiału przewodzącego, po której przesuwa się suwak. Ruch suwaka powoduje zmianę rezystancji, co przekłada się na zmianę napięcia wyjściowego.
Najważniejsze elementy składowe potencjometru liniowego to:
- Obudowa
- Ścieżka rezystancyjna (liniowy element oporowy)
- Suwak
- Wyprowadzenia elektryczne
Jak działa potencjometr liniowy?
Zasada działania potencjometru liniowego opiera się na zmianie rezystancji w zależności od położenia suwaka. Gdy przyłożymy napięcie do końców ścieżki rezystancyjnej, napięcie na suwaku będzie proporcjonalne do jego pozycji. To pozwala na precyzyjny pomiar przemieszczenia liniowego.
Zmienny rezystor liniowy działa jak dzielnik napięcia. Przesuwając suwak, zmieniamy stosunek rezystancji między nim a końcami ścieżki. W rezultacie, napięcie wyjściowe zmienia się liniowo wraz z pozycją suwaka, co umożliwia dokładne określenie położenia.
Praktyczna porada: Aby zwiększyć żywotność potencjometru liniowego, regularnie czyść ścieżkę rezystancyjną i suwak. Unikaj gwałtownych ruchów suwaka i stosuj odpowiednie smarowanie, co zapobiegnie przedwczesnemu zużyciu.
Czytaj więcej: ILife V7s na Gearbest: Czy warto kupić? Cena, opinie, dostawa
Parametry techniczne potencjometrów liniowych
Potencjometry liniowe charakteryzują się różnorodnymi parametrami technicznymi. Wybór odpowiedniego modelu zależy od konkretnych wymagań aplikacji.
| Parametr | Wartość minimalna | Wartość maksymalna | Jednostka |
|---|---|---|---|
| Zakres rezystancji | 100 | 100 000 | Ω |
| Długość suwu | 10 | 1000 | mm |
| Rozdzielczość | 0.01 | 1 | % |
| Żywotność | 1 000 000 | 100 000 000 | cykli |
Wybierając potencjometr liniowy, należy zwrócić uwagę na zakres rezystancji, długość suwu oraz rozdzielczość. Ważnym parametrem jest również żywotność, która wpływa na niezawodność i trwałość urządzenia. Dobór odpowiednich parametrów zapewni optymalną wydajność w danej aplikacji.
Rodzaje potencjometrów liniowych
Potencjometry liniowe występują w różnych wariantach, dostosowanych do specyficznych wymagań. Każdy typ ma swoje unikalne cechy i zastosowania.
- Potencjometry suwakowe - najpopularniejszy typ, z ruchomym suwakiem poruszającym się wzdłuż prostej ścieżki
- Potencjometry obrotowe z liniową charakterystyką - zmiana rezystancji następuje podczas obrotu osi
- Potencjometry wieloobrotowe - oferują wysoką precyzję dzięki wielu obrotom osi
- Potencjometry bezkontaktowe - wykorzystują efekt Halla do pomiaru położenia, eliminując zużycie mechaniczne
- Potencjometry hybrydowe - łączą cechy różnych typów dla osiągnięcia specyficznych parametrów
Charakterystyka pomiarowa
Potencjometry liniowe cechują się liniową zależnością między pozycją suwaka a napięciem wyjściowym. Oznacza to, że każde przesunięcie suwaka o stałą wartość powoduje proporcjonalną zmianę napięcia. Ta cecha sprawia, że są idealne do precyzyjnych pomiarów przemieszczenia.
Liniowość charakterystyki jest kluczowa dla dokładności pomiarów. W praktyce, niewielkie odchylenia od idealnej liniowości mogą występować ze względu na niedoskonałości produkcyjne. Producenci często podają współczynnik nieliniowości jako jeden z parametrów jakościowych potencjometru liniowego.
Dokładność i rozdzielczość pomiarów
Dokładność potencjometru liniowego zależy od kilku czynników. Jakość wykonania ścieżki rezystancyjnej ma kluczowe znaczenie. Równomierność rozkładu rezystancji wpływa bezpośrednio na liniowość charakterystyki pomiarowej.
Rozdzielczość pomiarów jest związana z długością ścieżki rezystancyjnej. Dłuższe potencjometry liniowe oferują wyższą rozdzielczość. Wpływ na dokładność ma również stabilność temperaturowa materiałów użytych do produkcji.
Błędy pomiarowe mogą wynikać z histerez mechanicznych, tarcia suwaka czy drgań. Nowoczesne potencjometry liniowe wykorzystują zaawansowane materiały i techniki produkcji, aby minimalizować te efekty. Precyzyjne wykonanie i odpowiednia kalibracja pozwalają osiągnąć dokładności rzędu setnych części procenta.
Zastosowania przemysłowe
Potencjometry liniowe znajdują szerokie zastosowanie w przemyśle. Ich prostota i niezawodność sprawiają, że są chętnie wykorzystywane w automatyce, robotyce i systemach kontroli. Precyzyjny pomiar położenia jest kluczowy w wielu procesach produkcyjnych.
W przemyśle motoryzacyjnym potencjometry liniowe służą do kontroli pozycji pedałów czy zaworów. W przemyśle lotniczym znajdują zastosowanie w systemach sterowania. Ich wszechstronność sprawia, że są również powszechnie stosowane w maszynach CNC i systemach pozycjonowania.
| Branża | Zastosowanie | Korzyści |
|---|---|---|
| Motoryzacja | Kontrola pozycji pedałów | Precyzyjna kontrola przyspieszenia |
| Lotnictwo | Systemy sterowania | Wysoka niezawodność i bezpieczeństwo |
| Obrabiarki CNC | Pozycjonowanie narzędzi | Dokładna obróbka materiałów |
| Hydraulika | Pomiar pozycji siłowników | Efektywne sterowanie układami hydraulicznymi |
Wykorzystanie w automatyce
W automatyce przemysłowej potencjometry liniowe pełnią kluczową rolę w systemach sterowania. Służą do precyzyjnego pomiaru położenia elementów wykonawczych, takich jak siłowniki czy zawory regulacyjne. Ich sygnał wyjściowy jest łatwy do przetworzenia przez sterowniki PLC.
Czujniki przesunięcia liniowego są często stosowane w liniach produkcyjnych do kontroli jakości. Umożliwiają dokładne pomiary wymiarów produktów, co jest kluczowe w procesach kontroli jakości. W systemach pakujących pomagają w precyzyjnym pozycjonowaniu opakowań.
Aplikacje w robotyce
Robotyka intensywnie wykorzystuje potencjometry liniowe do kontroli pozycji ramion i chwytaków. Precyzyjne pomiary położenia są kluczowe dla dokładności ruchów robotów przemysłowych.
W manipulatorach robotycznych potencjometry suwakowe umożliwiają dokładne określenie położenia każdego przegubu. To przekłada się na wysoką powtarzalność ruchów, niezbędną w procesach produkcyjnych.
Zalety i wady potencjometrów liniowych
Potencjometry liniowe mają swoje mocne strony, ale również ograniczenia. Znajomość ich zalet i wad pomaga w doborze optymalnego rozwiązania dla danej aplikacji.
Do głównych zalet należy prostota konstrukcji i łatwość integracji z systemami pomiarowymi. Potencjometry liniowe oferują wysoką rozdzielczość i dokładność pomiarów. Są również stosunkowo tanie w porównaniu do innych precyzyjnych czujników położenia.
Kolejną zaletą jest możliwość pracy w trudnych warunkach przemysłowych. Potencjometry liniowe są odporne na wibracje, kurz i wilgoć, co czyni je idealnymi do zastosowań w ciężkich warunkach przemysłowych.
Wśród wad należy wymienić zużycie mechaniczne elementów ruchomych. Tarcie między suwakiem a ścieżką rezystancyjną może prowadzić do degradacji dokładności pomiarów w czasie. Ograniczeniem jest również maksymalna prędkość ruchu suwaka, co może być problemem w aplikacjach wymagających bardzo szybkich pomiarów.
Konserwacja i eksploatacja
Prawidłowa konserwacja potencjometrów liniowych jest kluczowa dla ich długotrwałej, niezawodnej pracy. Regularne czyszczenie ścieżki rezystancyjnej i suwaka pomaga utrzymać wysoką dokładność pomiarów.
Należy unikać przekraczania maksymalnych parametrów pracy określonych przez producenta. Przeciążenie elektryczne lub mechaniczne może prowadzić do trwałego uszkodzenia potencjometru liniowego.
W przypadku aplikacji w trudnych warunkach, warto rozważyć stosowanie potencjometrów liniowych z dodatkową ochroną przed wilgocią i pyłem. Odpowiednie uszczelnienia znacząco przedłużają żywotność czujnika.
Alternatywne czujniki pomiarowe
Mimo popularności potencjometrów liniowych, istnieją alternatywne metody pomiaru przemieszczenia. Wybór odpowiedniego czujnika zależy od specyfiki aplikacji i wymaganych parametrów.
Enkodery liniowe oferują wyższą rozdzielczość i szybkość pomiaru niż potencjometry liniowe. Są idealne do zastosowań wymagających bardzo precyzyjnych pomiarów, jednak ich cena jest znacznie wyższa. Czujniki indukcyjne i pojemnościowe są odporne na trudne warunki przemysłowe, ale mają ograniczony zakres pomiarowy.
Czujniki laserowe i ultradźwiękowe umożliwiają pomiar bez kontaktu fizycznego. Eliminuje to problem zużycia mechanicznego, charakterystycznego dla potencjometrów liniowych. Jednak ich dokładność może być ograniczona przez czynniki środowiskowe, takie jak zapylenie czy mgła.
Potencjometry liniowe: klucz do precyzyjnych pomiarów w przemyśle
Potencjometry liniowe stanowią niezastąpione narzędzie w świecie przemysłowej automatyki i robotyki. Ich prosta konstrukcja, oparta na zmiennym rezystorze, pozwala na dokładny pomiar przesunięcia liniowego w szerokim zakresie zastosowań. Od kontroli pozycji w pojazdach po precyzyjne ustawienia w maszynach CNC, te wszechstronne czujniki odgrywają kluczową rolę w nowoczesnym przemyśle.
Mimo pewnych ograniczeń, takich jak zużycie mechaniczne, potencjometry liniowe wciąż pozostają atrakcyjnym wyborem ze względu na ich niezawodność, łatwość integracji i stosunkowo niski koszt. Właściwa konserwacja i dobór odpowiedniego modelu do konkretnej aplikacji mogą znacząco przedłużyć ich żywotność i zapewnić stabilne, precyzyjne pomiary przez długi czas.
Choć na rynku pojawiają się alternatywne technologie pomiarowe, potencjometry liniowe nadal znajdują szerokie zastosowanie dzięki swojej prostocie i skuteczności. Ich rola w przemyśle pozostaje niezachwiana, szczególnie w aplikacjach wymagających niezawodności i odporności na trudne warunki środowiskowe.
