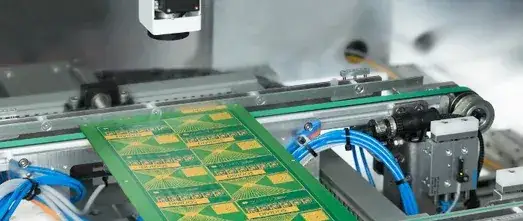

Lasery do płytek PCB to nowoczesne narzędzia rewolucjonizujące produkcję układów elektronicznych. Umożliwiają precyzyjne cięcie, wiercenie mikrootworów i obróbkę różnych materiałów. Są coraz popularniejsze zarówno wśród profesjonalistów, jak i hobbystów.
Technologia laserowa oferuje wysoką dokładność i elastyczność w projektowaniu. Znacznie przyspiesza proces produkcji płytek PCB. Dostępne są różne rodzaje laserów, w tym diodowe i CO2, każdy z własnymi zaletami.
Najważniejsze informacje:- Lasery umożliwiają precyzyjne cięcie i tworzenie mikrootworów
- Skracają czas produkcji i zwiększają jakość płytek PCB
- Dostępne są różne rodzaje laserów: diodowe i CO2
- Współpracują ze specjalistycznym oprogramowaniem, np. LightBurn
- Pozwalają na łatwe wprowadzanie zmian w projektach
Podstawy działania lasera w produkcji PCB
Laser do płytek PCB wykorzystuje skupioną wiązkę światła do precyzyjnej obróbki materiałów. W kontekście produkcji PCB, technologia laserowa w elektronice umożliwia niezwykle dokładne cięcie, wiercenie i znakowanie płytek drukowanych. Laser może pracować z różnymi materiałami używanymi w PCB, w tym z miedzią i laminatami, co czyni go uniwersalnym narzędziem w procesie produkcyjnym.
Oto 4 kluczowe zalety wykorzystania lasera do PCB:
- Wysoka precyzja obróbki, nawet w przypadku skomplikowanych układów
- Znaczne przyspieszenie procesu produkcji
- Możliwość tworzenia mikrootworów i drobnych detali
- Elastyczność w projektowaniu i łatwość wprowadzania zmian
Zastosowania lasera w obróbce płytek PCB
Precyzyjne cięcie laserem
Cięcie płytek laserem polega na precyzyjnym usuwaniu materiału za pomocą skupionej wiązki światła. Ta metoda pozwala na uzyskanie niezwykle dokładnych krawędzi i skomplikowanych kształtów. Laserowe cięcie eliminuje problemy związane z zużyciem narzędzi i umożliwia obróbkę nawet najtwardszych materiałów bez uszkodzeń mechanicznych.
Wiercenie mikrootworów
Mikrootwory to precyzyjne otwory o bardzo małej średnicy, często mniejszej niż 0,1 mm. W nowoczesnych, wielowarstwowych płytkach PCB i układach o wysokiej gęstości, mikrootwory są kluczowe dla tworzenia połączeń między warstwami. Obróbka laserem PCB umożliwia wiercenie takich otworów z niespotykaną dotąd precyzją i powtarzalnością.
Grawerowanie i znakowanie
Grawerowanie PCB laserem to proces, w którym laser usuwa cienką warstwę materiału, tworząc trwałe oznaczenia na powierzchni płytki. W produkcji PCB grawerowanie stosuje się do nanoszenia oznaczeń komponentów, logo firm czy kodów identyfikacyjnych. Ta metoda zapewnia wysoką trwałość oznaczeń i nie wpływa negatywnie na właściwości elektryczne płytki.
Czytaj więcej: Suwak obrotowy: czym jest i jak działa ten element sterujący?
Rodzaje laserów stosowanych w produkcji PCB
Lasery diodowe
Lasery diodowe to kompaktowe i energooszczędne urządzenia, wykorzystujące półprzewodniki do generowania wiązki światła. Charakteryzują się niższą mocą w porównaniu do laserów CO2, ale oferują lepszą precyzję dla niektórych zastosowań. W małych projektach i prototypowaniu, lasery do płytek PCB diodowe sprawdzają się doskonale ze względu na niższy koszt i łatwość obsługi.
Lasery CO2
Lasery CO2 wykorzystują mieszaninę gazów do generowania wiązki o wysokiej mocy. Są idealnym rozwiązaniem do cięcia grubszych materiałów i obróbki większych powierzchni. W produkcji przemysłowej PCB, lasery CO2 są często wybierane ze względu na ich wydajność i możliwość szybkiej obróbki dużych serii płytek.
| Cecha | Laser diodowy | Laser CO2 |
|---|---|---|
| Moc | Niższa (1-20W) | Wyższa (30-400W) |
| Precyzja | Bardzo wysoka | Wysoka |
| Koszt | Niższy | Wyższy |
| Zastosowania | Prototypowanie, małe serie | Produkcja przemysłowa, duże serie |
Oprogramowanie do obsługi laserów PCB
Oprogramowanie do obróbki laserem PCB umożliwia precyzyjne sterowanie urządzeniem i optymalizację procesu produkcji. Pozwala na importowanie projektów, ustawianie parametrów cięcia i monitorowanie pracy lasera w czasie rzeczywistym. Przykładem popularnego programu jest LightBurn, który oferuje intuicyjny interfejs i szeroką gamę funkcji dla różnych typów laserów.
Oto 5 kluczowych funkcji oprogramowania do obsługi laserów PCB:
- Import i edycja plików projektowych (CAD, vector)
- Ustawianie parametrów lasera (moc, prędkość, liczba przejść)
- Symulacja procesu obróbki
- Zarządzanie kolejką zadań
- Diagnostyka i raportowanie błędów
Jak ustawić laser do obróbki płytek PCB?
Dobór mocy lasera
Moc lasera bezpośrednio wpływa na głębokość i jakość cięcia lub grawerowania. Zbyt niska moc może nie przeciąć materiału, podczas gdy zbyt wysoka może prowadzić do przepalenia lub zniszczenia płytki. Zaleca się rozpoczęcie od niższych ustawień mocy i stopniowe ich zwiększanie, aż do osiągnięcia optymalnego efektu.
Regulacja prędkości
Prędkość ruchu lasera determinuje ilość energii dostarczanej do danego punktu materiału. Wolniejsza prędkość zapewnia głębsze cięcie, ale może prowadzić do przegrzania. Dobór odpowiedniej prędkości zależy od grubości i typu materiału PCB oraz pożądanego efektu obróbki.
Liczba przejść lasera
Wielokrotne przejścia lasera oznaczają powtórzenie procesu cięcia lub grawerowania na tym samym obszarze. Technika ta pozwala na osiągnięcie lepszej jakości krawędzi i głębszego cięcia. Zaleca się eksperymentowanie z liczbą przejść, rozpoczynając od mniejszej liczby i zwiększając ją w razie potrzeby, aby uniknąć uszkodzenia płytki.
- Zawsze używaj okularów ochronnych dostosowanych do długości fali lasera
- Zapewnij odpowiednią wentylację pomieszczenia ze względu na potencjalne opary
- Nigdy nie pozostawiaj pracującego lasera bez nadzoru
- Regularnie czyść i konserwuj urządzenie zgodnie z zaleceniami producenta
Laser vs tradycyjne metody produkcji PCB
Tradycyjne metody produkcji PCB obejmują trawienie chemiczne i mechaniczne frezowanie. Są to sprawdzone techniki, ale mają ograniczenia w precyzji i szybkości. Laser do płytek PCB oferuje znacznie wyższą dokładność, szczególnie przy skomplikowanych wzorach i mikrootworach. Umożliwia też szybszą produkcję, zwłaszcza w przypadku małych serii i prototypów.
Koszty początkowe technologii laserowej są wyższe, ale długoterminowo może ona być bardziej ekonomiczna. Czas produkcji jest znacznie krótszy, co przekłada się na większą wydajność i elastyczność w reagowaniu na zmiany projektowe.
| Aspekt | Metoda laserowa | Metoda tradycyjna |
|---|---|---|
| Precyzja | Bardzo wysoka | Umiarkowana |
| Szybkość produkcji | Wysoka | Niska do średniej |
| Koszty początkowe | Wysokie | Niskie do średnich |
| Elastyczność projektowania | Bardzo wysoka | Ograniczona |
| Wpływ na środowisko | Niski | Wyższy (chemikalia) |
Przykładowe projekty z wykorzystaniem lasera do PCB
Miniaturowe układy elektroniczne
Tworzenie miniaturowych układów elektronicznych z laserem do PCB rozpoczyna się od precyzyjnego cięcia płytki na wymiar. Następnie laser wierci mikrootwory i tworzy ścieżki przewodzące. Technologia laserowa umożliwia osiągnięcie niezwykłej precyzji, co jest kluczowe w produkcji smartwatchy, słuchawek bezprzewodowych czy implantów medycznych.
Elastyczne płytki PCB
Elastyczne PCB to giętkie płytki drukowane, które można zginać lub formować. Obróbka laserem PCB jest idealna do produkcji takich płytek, umożliwiając precyzyjne cięcie i grawerowanie bez uszkadzania delikatnego, elastycznego podłoża. Ta technologia otwiera nowe możliwości w projektowaniu urządzeń noszonych i elastycznej elektroniki.
Przyszłość technologii laserowej w produkcji PCB
Trendy rozwojowe w technologii laserowej w elektronice wskazują na dalsze zwiększanie precyzji i szybkości obróbki. Przewiduje się rozwój laserów o ultra-krótkich impulsach, które zminimalizują efekt termiczny podczas obróbki. Potencjalne nowe zastosowania obejmują druk 3D elementów przewodzących bezpośrednio na płytkach PCB.
Wpływ na przyszłość elektroniki będzie znaczący. Lasery do płytek PCB umożliwią tworzenie jeszcze bardziej zaawansowanych i miniaturowych urządzeń, otwierając drogę do innowacji w wielu dziedzinach, od medycyny po eksplorację kosmosu.
Laser do płytek PCB: Klucz do przyszłości elektroniki
Technologia laserowa w elektronice rewolucjonizuje sposób, w jaki projektujemy i produkujemy płytki PCB. Dzięki niezrównanej precyzji, szybkości i elastyczności, lasery do płytek PCB umożliwiają tworzenie coraz bardziej zaawansowanych i miniaturowych układów elektronicznych.
Od precyzyjnego cięcia i wiercenia mikrootworów po grawerowanie i znakowanie, obróbka laserem PCB oferuje szereg korzyści w porównaniu z tradycyjnymi metodami. Różnorodność dostępnych typów laserów, takich jak diodowe i CO2, w połączeniu z zaawansowanym oprogramowaniem, pozwala na dostosowanie procesu produkcji do specyficznych potrzeb każdego projektu.
Patrząc w przyszłość, możemy spodziewać się, że lasery do PCB będą odgrywać coraz większą rolę w rozwoju elastycznej elektroniki, urządzeń medycznych i wielu innych innowacyjnych zastosowań. Technologia ta nie tylko przyspiesza proces produkcji, ale także otwiera nowe możliwości w projektowaniu, które wcześniej były nieosiągalne.
