Czujniki 1-Wire to innowacyjne urządzenia pomiarowe, które wykorzystują jednoprzewodową komunikację. Znacznie upraszczają instalację i obsługę systemów pomiarowych. Najpopularniejszym przedstawicielem tej rodziny jest czujnik temperatury DS18B20. Oferuje on szeroki zakres pomiaru od -55°C do +125°C z wysoką dokładnością. Dzięki protokołowi OneWire, czujniki te pozwalają na łatwe łączenie wielu urządzeń na jednej linii danych.
Najważniejsze informacje:
- Czujniki 1-Wire używają tylko jednego przewodu do komunikacji
- DS18B20 mierzy temperaturę z dokładnością do ±0.5°C w zakresie -10°C do +85°C
- Możliwość podłączenia wielu czujników na jednej linii
- Niskie zużycie energii - idealne do systemów bateryjnych
- Szerokie zastosowanie w automatyce domowej i projektach DIY
Jak działa protokół 1-Wire i jego charakterystyka
Czujniki 1-Wire wykorzystują unikalny protokół komunikacyjny, który umożliwia przesyłanie danych i zasilanie urządzeń za pomocą jednego przewodu. Magistrala 1-Wire działa w trybie master-slave, gdzie urządzenie nadrzędne (np. mikrokontroler) inicjuje i kontroluje komunikację z podłączonymi czujnikami. Każde urządzenie slave posiada unikalny 64-bitowy adres, co pozwala na identyfikację i komunikację z wieloma czujnikami na jednej linii.
Protokół 1-Wire wykorzystuje czasowe sekwencje impulsów do przesyłania danych. Komunikacja rozpoczyna się od zresetowania magistrali przez urządzenie master, po czym następuje wymiana danych. Czujniki OneWire mogą być zasilane bezpośrednio z linii danych (tryb zasilania pasożytniczego) lub z dodatkowego przewodu zasilającego, co zwiększa ich elastyczność w różnych zastosowaniach.
- Komunikacja jednoprzewodowa
- Unikalne adresy dla każdego urządzenia
- Możliwość zasilania pasożytniczego
- Obsługa wielu urządzeń na jednej linii
- Niski koszt implementacji
Zalety protokołu 1-Wire to przede wszystkim prostota instalacji i oszczędność okablowania. Możliwość podłączenia wielu czujników 1-Wire do jednej linii znacząco upraszcza projektowanie systemów pomiarowych i automatyki, szczególnie w rozproszonych aplikacjach.
Parametry techniczne komunikacji 1-Wire
Protokół 1-Wire operuje z prędkością standardową 15,4 kbps lub w trybie overdrive do 125 kbps. Maksymalna długość magistrali może wynosić do 300 metrów, choć w praktyce zaleca się stosowanie krótszych odcinków dla zachowania stabilności komunikacji.
Czujniki cyfrowe 1-Wire mogą pracować w szerokim zakresie temperatur, zwykle od -55°C do +125°C. Dokładność pomiaru zależy od konkretnego modelu czujnika, ale często osiąga poziom ±0,5°C w typowym zakresie temperatur.
| Cecha | 1-Wire | I2C | SPI |
| Liczba przewodów | 1 (+ zasilanie) | 2 (+ zasilanie) | 4 (+ zasilanie) |
| Maks. prędkość | 125 kbps | 5 Mbps | 50+ Mbps |
| Maks. długość magistrali | 300 m | 10 m | < 1 m |
| Adresowanie urządzeń | 64-bit | 7-bit | Wybór linii CS |
Czytaj więcej: Pomiar temperatury na Raspberry Pi - kompletny poradnik od podstaw
Najpopularniejsze czujniki wykorzystujące 1-Wire
DS18B20 - wzorcowy przykład czujnika temperatury
Czujnik DS18B20 to najpopularniejszy przedstawiciel rodziny czujników temperatury 1-Wire. Oferuje on zakres pomiarowy od -55°C do +125°C z programowalną rozdzielczością od 9 do 12 bitów.
DS18B20 charakteryzuje się wysoką dokładnością ±0,5°C w zakresie od -10°C do +85°C. Czujnik posiada unikalny 64-bitowy adres seryjny, co umożliwia podłączenie wielu urządzeń do jednej magistrali 1-Wire.
Inne popularne czujniki 1-Wire
Oprócz DS18B20, popularnością cieszą się również inne czujniki jednomagistralowe, takie jak DS18S20 (poprzednik DS18B20) czy DS1822 (tańsza alternatywa o nieco mniejszej dokładności). W ofercie producentów znajdziemy również czujniki 1-Wire do pomiaru wilgotności, ciśnienia czy nawet poziomu cieczy.
Czujniki automatyki domowej wykorzystujące protokół 1-Wire często łączą w sobie kilka funkcji pomiarowych. Przykładem może być DS2438, który oprócz pomiaru temperatury oferuje również monitorowanie napięcia i prądu, co czyni go idealnym do zastosowań w systemach zarządzania energią.
Praktyczne aspekty podłączania czujników 1-Wire

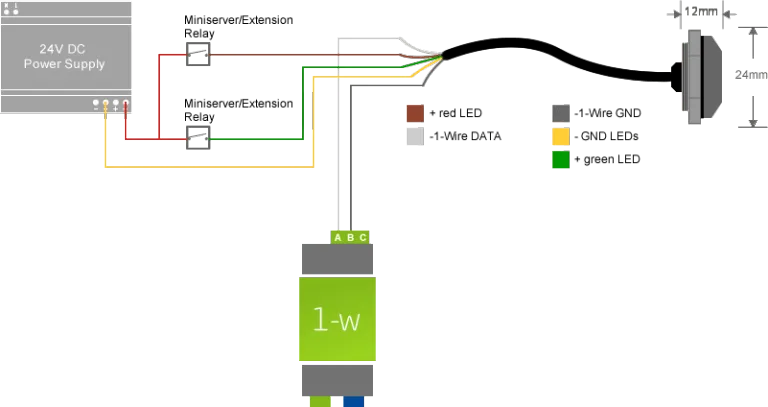

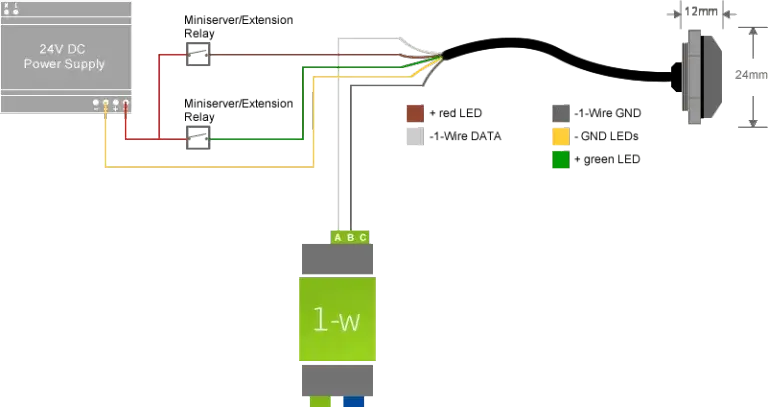

Instalacja czujników 1-Wire jest stosunkowo prosta dzięki jednoprzewodowej komunikacji. Podstawowe połączenie wymaga podłączenia linii danych, zasilania (opcjonalnie przy zasilaniu pasożytniczym) oraz masy.
Przy dłuższych liniach lub większej liczbie czujników, zaleca się stosowanie topologii gwiazdy lub drzewa. Ważne jest również użycie rezystora podciągającego (typowo 4,7 kΩ) na linii danych, aby zapewnić stabilny stan wysoki.
- Mikrokontroler lub komputer z portem GPIO
- Czujniki 1-Wire (np. DS18B20)
- Przewody połączeniowe
- Rezystor podciągający 4,7 kΩ
- Zasilacz (jeśli nie korzystamy z zasilania pasożytniczego)
- Opcjonalnie: kondensatory filtrujące
Potencjalne problemy przy instalacji czujników 1-Wire mogą wynikać z zbyt długich linii, zakłóceń elektromagnetycznych lub nieprawidłowego adresowania urządzeń. Ważne jest, aby stosować się do zaleceń producenta dotyczących maksymalnej długości magistrali i liczby podłączonych urządzeń.
Komunikacja czujników z mikrokontrolerem
Programowanie obsługi czujników 1-Wire wymaga implementacji protokołu komunikacyjnego na poziomie mikrokontrolera. Większość popularnych platform programistycznych, takich jak Arduino, oferuje gotowe biblioteki do obsługi urządzeń 1-Wire.
Inicjalizacja komunikacji rozpoczyna się od wykrycia obecności urządzeń na magistrali. Następnie mikrokontroler odczytuje unikalne adresy czujników i może rozpocząć wymianę danych.
Odczyt danych z czujników temperatury 1-Wire zazwyczaj wymaga wysłania komendy inicjującej konwersję, a następnie odczekania określonego czasu na zakończenie pomiaru. Po tym czasie mikrokontroler może odczytać wynik pomiaru.
Warto zaimplementować mechanizmy weryfikacji poprawności odczytanych danych, takie jak sprawdzanie sumy kontrolnej. Pozwoli to na wykrycie ewentualnych błędów transmisji i zwiększy niezawodność systemu.
W przypadku problemów z komunikacją, pomocne może być użycie oscyloskopu do analizy sygnałów na magistrali. Pozwoli to na wykrycie ewentualnych zakłóceń lub nieprawidłowości w timingu sygnałów.
Możliwości rozbudowy systemu czujników

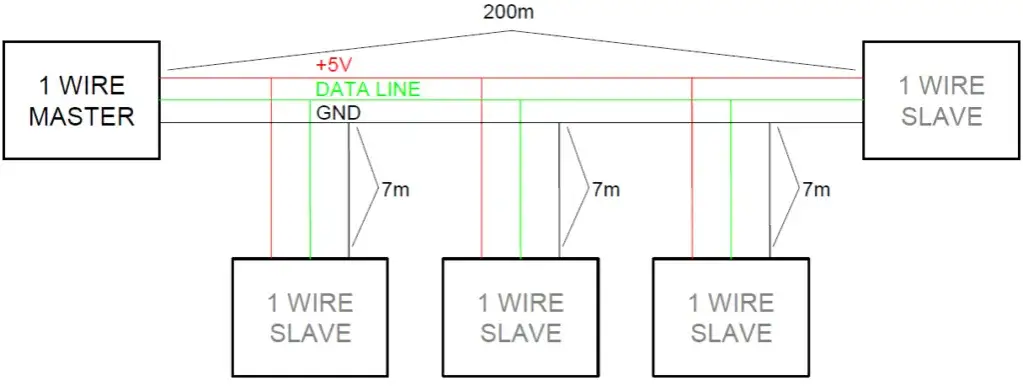

Łączenie wielu czujników w jednej sieci
Jedną z kluczowych zalet protokołu 1-Wire jest możliwość łączenia wielu czujników 1-Wire w jednej sieci. Dzięki unikalnym adresom każdego urządzenia, mikrokontroler może komunikować się z wieloma czujnikami na tej samej linii danych.
Przy projektowaniu rozbudowanych sieci czujników OneWire warto rozważyć topologię gwiazdy lub drzewa. Takie podejście pozwala na efektywne zarządzanie długością przewodów i minimalizację spadków napięcia.
W przypadku bardzo dużych instalacji można zastosować specjalne huby 1-Wire, które pozwalają na tworzenie rozgałęzionych sieci i zwiększają maksymalną liczbę obsługiwanych urządzeń.
| Topologia | Maks. długość | Maks. liczba urządzeń |
| Liniowa | 300 m | 100 |
| Gwiazda | 100 m na gałąź | 50 na gałąź |
| Drzewo | 200 m całkowita | 150 (z hubami) |
Typowe zastosowania czujników 1-Wire
Czujniki 1-Wire znajdują szerokie zastosowanie w systemach automatyki domowej. Mogą być wykorzystywane do monitorowania temperatury w różnych pomieszczeniach, sterowania ogrzewaniem czy klimatyzacją. Ich niewielkie rozmiary i łatwość instalacji sprawiają, że są idealne do integracji z istniejącymi systemami inteligentnego domu.
W przemyśle czujniki temperatury 1-Wire często stosuje się do monitorowania procesów produkcyjnych. Możliwość tworzenia rozbudowanych sieci czujników pozwala na precyzyjne śledzenie temperatur w różnych punktach linii produkcyjnej, co jest kluczowe dla zapewnienia jakości produktów.
Czujniki cyfrowe 1-Wire sprawdzają się również w systemach monitoringu środowiskowego. Dzięki odporności na trudne warunki atmosferyczne i możliwości pracy na długich dystansach, mogą być stosowane do badania mikroklimatu w lasach, monitorowania temperatury gleby w rolnictwie precyzyjnym czy śledzenia zmian temperatury w zbiornikach wodnych.
Ciekawym, nietypowym zastosowaniem czujników 1-Wire jest ich wykorzystanie w systemach identyfikacji i autoryzacji. Niektóre modele czujników, takie jak iButton, mogą służyć jako klucze elektroniczne, zapewniając unikalną identyfikację użytkowników w systemach kontroli dostępu.
W medycynie czujniki temperatury 1-Wire znajdują zastosowanie w monitorowaniu temperatury pacjentów czy w systemach przechowywania leków. Ich wysoka precyzja i możliwość ciągłego monitoringu są kluczowe w zapewnieniu bezpieczeństwa i skuteczności terapii.
Ograniczenia technologii 1-Wire
Jednym z głównych ograniczeń czujników 1-Wire jest stosunkowo niska prędkość transmisji danych w porównaniu do innych interfejsów, takich jak I2C czy SPI. Może to stanowić problem w aplikacjach wymagających szybkiego próbkowania lub obsługi dużej liczby czujników.
Przy długich liniach transmisyjnych mogą pojawić się problemy z integracją sygnału, co może prowadzić do błędów odczytu. Dodatkowo, w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych, protokół 1-Wire może być bardziej podatny na błędy transmisji niż rozwiązania wykorzystujące różnicowe linie sygnałowe.
Zasilanie pasożytnicze, choć wygodne, ma swoje ograniczenia w przypadku czujników o wyższym poborze mocy lub przy pracy w wysokich temperaturach. W takich sytuacjach konieczne może być zastosowanie zewnętrznego zasilania, co komplikuje instalację.
Adresowanie urządzeń 1-Wire, choć unikalne, może być problematyczne przy zarządzaniu dużą liczbą czujników. Konieczność przechowywania i zarządzania 64-bitowymi adresami może być wyzwaniem dla prostszych systemów mikroprocesorowych.
Aby zminimalizować wpływ tych ograniczeń, warto stosować wysokiej jakości przewody, unikać nadmiernie długich linii transmisyjnych i implementować mechanizmy weryfikacji danych. W przypadku systemów o wysokich wymaganiach czasowych lub niezawodnościowych, może być konieczne rozważenie alternatywnych technologii komunikacji.
Kompleksowe spojrzenie na technologię 1-Wire: od teorii do praktyki
Czujniki 1-Wire oferują unikalną kombinację prostoty, wszechstronności i efektywności kosztowej, co czyni je atrakcyjnym wyborem dla wielu zastosowań w automatyce i systemach pomiarowych. Ich zdolność do komunikacji i zasilania przez pojedynczy przewód upraszcza instalację i zarządzanie, szczególnie w rozproszonych systemach monitoringu.
Choć technologia 1-Wire ma pewne ograniczenia, takie jak stosunkowo niska prędkość transmisji czy podatność na zakłócenia przy długich liniach, jej zalety często przeważają w aplikacjach niewymagających ekstremalnie szybkiego próbkowania. Czujniki temperatury 1-Wire, z DS18B20 na czele, stały się standardem w wielu dziedzinach, od inteligentnych domów po przemysłowe systemy kontroli procesów.
Rozumiejąc zarówno możliwości, jak i ograniczenia technologii 1-Wire, projektanci systemów mogą efektywnie wykorzystywać te czujniki cyfrowe do tworzenia skalowalnych, niezawodnych i ekonomicznych rozwiązań pomiarowych. Kluczem do sukcesu jest staranne planowanie topologii sieci, uwzględnienie potencjalnych źródeł zakłóceń oraz implementacja odpowiednich mechanizmów weryfikacji danych.
