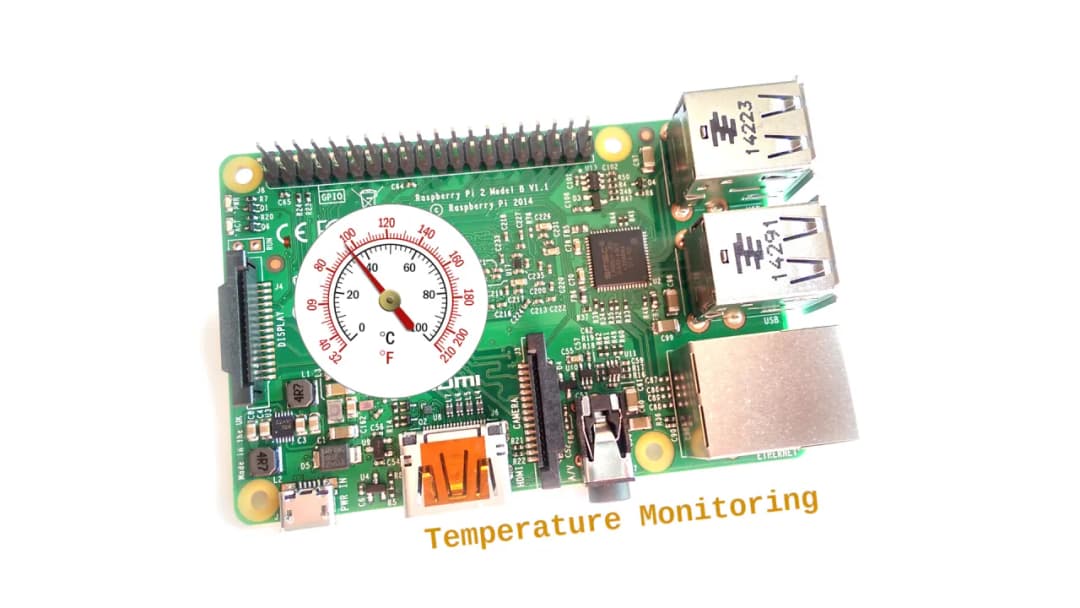

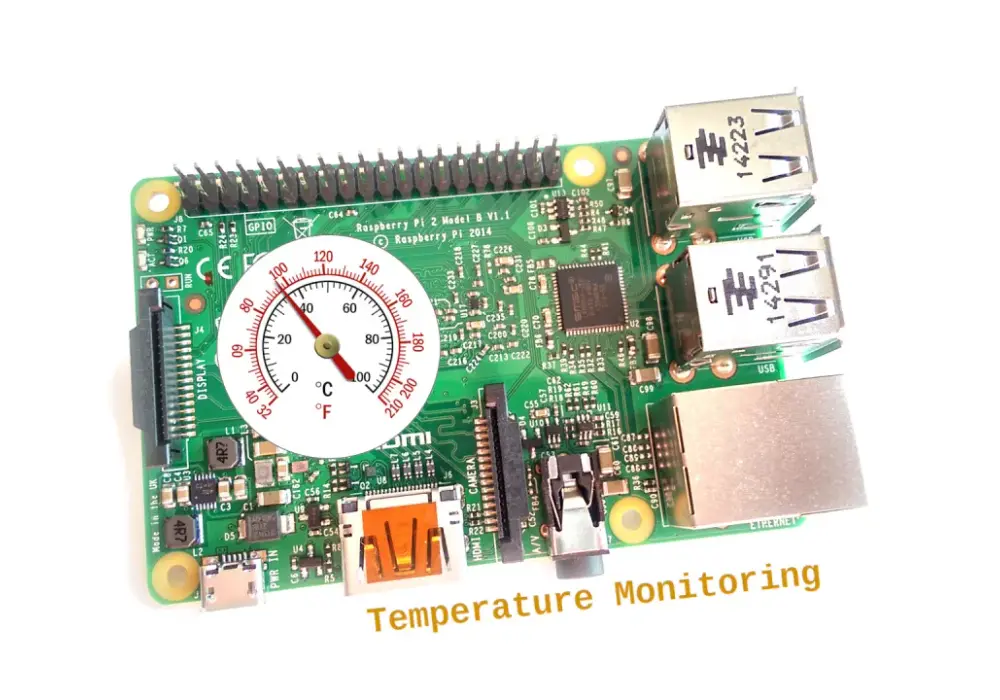

Monitoring temperatury na Raspberry Pi stanowi kluczowy element dla prawidłowego funkcjonowania urządzenia. Można go realizować na dwa główne sposoby. Pierwszy wykorzystuje zewnętrzne czujniki jak LM75A czy DS18B20. Drugi opiera się na wbudowanych narzędziach systemowych. To elastyczne rozwiązanie sprawdza się zarówno w prostych projektach domowych, jak i bardziej zaawansowanych zastosowaniach.
Najważniejsze informacje:- Raspberry Pi oferuje różnorodne możliwości pomiaru temperatury
- Czujnik LM75A zapewnia pomiar w zakresie -55°C do +125°C
- DS18B20 wyróżnia się wysoką dokładnością (±0,5°C)
- Temperaturę procesora można monitorować za pomocą wbudowanych komend systemowych
- Dane temperaturowe można łatwo zbierać i analizować w chmurze
- Regularne monitorowanie temperatury zapobiega przegrzewaniu urządzenia
Co będzie potrzebne do pomiaru temperatury?
Pomiar temperatury na Raspberry Pi wymaga kilku podstawowych elementów. Cały proces jest stosunkowo prosty i nie wymaga zaawansowanej wiedzy technicznej. Najważniejsze to dobrać odpowiedni czujnik temperatury Raspberry Pi do naszych potrzeb.
Przed rozpoczęciem projektu warto upewnić się, że mamy wszystkie niezbędne komponenty. Raspberry Pi monitoring temperatury możemy rozpocząć już w kilka minut po przygotowaniu sprzętu.
- Raspberry Pi (model 3B+ lub nowszy) - centrum całego systemu pomiarowego
- Czujnik temperatury (np. Raspberry Pi DS18B20) - element wykonujący pomiary
- Płytka stykowa - ułatwia połączenie elementów
- Przewody połączeniowe (minimum 3 sztuki) - do wykonania połączeń
- Rezystor podciągający 4.7kΩ - wymagany dla prawidłowego działania czujnika
- Karta microSD (minimum 8GB) - na system operacyjny
Całkowity koszt zestawu do pomiaru temperatury na Raspberry Pi to około 300-400 zł, w zależności od wybranego modelu czujnika i akcesoriów.
Porównanie popularnych czujników temperatury
| Model | Zakres pomiaru | Dokładność | Cena | Interfejs |
|---|---|---|---|---|
| DS18B20 | -55°C do +125°C | ±0.5°C | 15-25 zł | 1-Wire |
| LM75A | -55°C do +125°C | ±2°C | 10-20 zł | I2C |
DS18B20 wyróżnia się większą dokładnością i prostszym interfejsem. LM75A jest tańszy, ale oferuje mniejszą precyzję pomiarów.
Raspberry Pi termometr z czujnikiem DS18B20 sprawdza się lepiej w projektach wymagających wysokiej precyzji. System z LM75A sprawdzi się w podstawowych zastosowaniach.
Jak podłączyć czujnik temperatury do Raspberry Pi?
Montaż czujnika DS18B20
Podłączenie czujnika temperatury Raspberry Pi rozpoczynamy od identyfikacji pinów. DS18B20 ma trzy wyprowadzenia: zasilanie (VDD), masa (GND) i dane (DQ).
Montaż przeprowadzamy na wyłączonym urządzeniu. Bezpieczeństwo jest kluczowe podczas pracy z elektroniką.
Rezystor podciągający łączymy między pinem danych a zasilaniem. To zapewni stabilną komunikację między czujnikiem a Raspberry Pi.
- VDD (czerwony) → Pin 3.3V (Pin 1)
- GND (czarny) → Pin GND (Pin 6)
- DQ (żółty) → GPIO4 (Pin 7)
- Rezystor 4.7kΩ między VDD a DQ
- Sprawdź połączenia przed włączeniem zasilania
Konfiguracja systemu
Po podłączeniu czujnika musimy aktywować obsługę protokołu 1-Wire. Wymaga to modyfikacji pliku config.txt i dodania odpowiednich modułów jądra systemu. System automatycznie wykryje czujnik po ponownym uruchomieniu.
Konfiguracja obejmuje również instalację niezbędnych pakietów. Raspberry Pi pomiar temperatury CPU będzie możliwy po prawidłowej konfiguracji wszystkich komponentów.
```bash sudo nano /boot/config.txt # Dodaj linię: dtoverlay=w1-gpio sudo modprobe w1-gpio sudo modprobe w1-therm ls /sys/bus/w1/devices/ ```Programowanie odczytu temperatury
Instalacja wymaganych bibliotek
Przed rozpoczęciem programowania potrzebujemy odpowiednich bibliotek. Python oferuje świetne narzędzia do obsługi czujników temperatury.
Instalację przeprowadzimy za pomocą menedżera pakietów pip. Proces jest szybki i automatyczny.
```bash sudo pip3 install w1thermsensor sudo pip3 install python-time sudo apt-get install python3-smbus ```Przykładowy kod do odczytu temperatury
Raspberry Pi temperatura powietrza może być mierzona za pomocą prostego skryptu. Kod zawiera podstawowe funkcje odczytu i wyświetlania danych.
```python import time from w1thermsensor import W1ThermSensor sensor = W1ThermSensor() while True: temperature = sensor.get_temperature() print(f"Temperatura: {temperature:.2f}°C") time.sleep(1) ```Skrypt inicjalizuje czujnik i rozpoczyna cykliczny odczyt temperatury. Pomiary są wykonywane co sekundę i wyświetlane na ekranie.
Dodanie obsługi błędów zwiększa niezawodność programu. Try-except zabezpiecza przed typowymi problemami podczas odczytu.
Wizualizacja i przechowywanie danych
Pomiar temperatury na Raspberry Pi można wizualizować na wiele sposobów. Dane można wyświetlać w czasie rzeczywistym na wykresach lub panelach kontrolnych. Najpopularniejsze rozwiązania to Grafana i Node-RED.
Lokalne przechowywanie danych umożliwia późniejszą analizę trendów. SQLite sprawdza się świetnie w małych projektach. Do większych warto rozważyć InfluxDB, specjalizującą się w danych czasowych.
Chmura oferuje dodatkowe możliwości wizualizacji i analizy. Platformy takie jak ThingSpeak czy Adafruit IO zapewniają gotowe narzędzia do tworzenia wykresów. Dane są dostępne z dowolnego miejsca.
| Rozwiązanie | Typ | Złożoność | Funkcje |
|---|---|---|---|
| Grafana | Lokalny/Chmura | Średnia | Zaawansowane wykresy, alerty |
| Node-RED | Lokalny | Niska | Prosty dashboard, automatyzacja |
| ThingSpeak | Chmura | Niska | Gotowe wykresy, analiza MATLAB |
| InfluxDB | Lokalny/Chmura | Wysoka | Wydajna baza czasowa, integracje |
Do zapisu danych najlepiej wykorzystać format CSV lub bazę SQLite. Te rozwiązania są proste w implementacji i nie wymagają dodatkowej infrastruktury.
Backup danych warto wykonywać regularnie na zewnętrzny nośnik. Automatyczne kopie zapasowe można skonfigurować za pomocą prostych skryptów.
Typowe problemy i ich rozwiązania
Problemy z odczytem danych
Najczęstszym problem to brak odczytu z czujnika. Zwykle wynika to z nieprawidłowego podłączenia lub konfiguracji 1-Wire.
Błędy komunikacji mogą być spowodowane złą jakością przewodów. Warto sprawdzić wszystkie połączenia i użyć dobrej jakości kabli.
Problemy z zasilaniem objawiają się niestabilnymi odczytami. Upewnij się, że zasilacz dostarcza wystarczająco mocy.
System może nie wykrywać czujnika po aktualizacji. Ponowna konfiguracja modułów jądra zazwyczaj rozwiązuje problem.
Problemy z dokładnością pomiarów
Raspberry Pi monitoring temperatury wymaga okresowej kalibracji. Porównaj wskazania z innym termometrem.
Zakłócenia elektromagnetyczne mogą wpływać na pomiary. Odsuń czujnik od źródeł zakłóceń.
Długie przewody mogą powodować błędy odczytu. Użyj przewodów o długości nieprzekraczającej 20 metrów.
Przykłady praktycznych zastosowań
Raspberry Pi termometr świetnie sprawdza się w domowej stacji pogodowej. System może rejestrować temperaturę w różnych pomieszczeniach. Dane są dostępne przez przeglądarkę internetową z dowolnego urządzenia.
Monitoring serwerowni to kolejne popularne zastosowanie. Raspberry Pi pomiar temperatury CPU pozwala wykryć problemy z chłodzeniem. System może automatycznie wysyłać alerty w przypadku przekroczenia progów.
W ogrodnictwie Raspberry Pi temperatura powietrza pomaga w automatyzacji szklarni. System może kontrolować wentylatory i nawadnianie. Rośliny mają optymalne warunki do wzrostu.
Przemysłowe zastosowania obejmują monitoring procesów produkcyjnych. System może nadzorować wiele punktów pomiarowych. Automatyczne raporty ułatwiają kontrolę jakości.
System można rozbudować o dodatkowe czujniki wilgotności i ciśnienia. Kompleksowy monitoring warunków środowiskowych staje się łatwy.
Integracja z systemami automatyki domowej otwiera nowe możliwości. Raspberry Pi monitoring temperatury może sterować ogrzewaniem i klimatyzacją.
Co warto zapamiętać z pomiarów temperatury na Raspberry Pi?
Pomiar temperatury na Raspberry Pi to wszechstronne rozwiązanie, które można zrealizować już za około 300-400 zł. Najpopularniejszy czujnik DS18B20 oferuje dokładność ±0.5°C, co wystarcza w większości zastosowań domowych i półprofesjonalnych. Kluczem do sukcesu jest prawidłowe podłączenie czujnika i konfiguracja systemu.
Wizualizacja danych może być realizowana zarówno lokalnie, jak i w chmurze, dzięki narzędziom takim jak Grafana czy ThingSpeak. Warto pamiętać o regularnej kalibracji czujników i tworzeniu kopii zapasowych zgromadzonych danych. Raspberry Pi monitoring temperatury sprawdza się doskonale w projektach automatyki domowej, szklarniach czy serwerowniach.
Najczęstsze problemy związane są z nieprawidłowym podłączeniem czujnika lub konfiguracją systemu, ale można je łatwo rozwiązać, postępując zgodnie z przedstawionymi wskazówkami. System można w przyszłości rozbudować o dodatkowe czujniki i funkcje, co czyni go elastycznym rozwiązaniem dla różnorodnych zastosowań.
