Czujnik temperatury DS18B20 to wszechstronne urządzenie cyfrowe do pomiaru temperatury. Produkowany przez firmę Dallas (obecnie Maxim Integrated), znajduje szerokie zastosowanie w automatyce domowej, klimatyzacji i projektach elektronicznych. Mierzy temperaturę od -55°C do +125°C z dokładnością do ±0,5°C w typowym zakresie. Jego unikalne cechy to interfejs 1-Wire i możliwość pracy w trybie pasożytniczym, co upraszcza instalację i oszczędza piny mikrokontrolera.
Kluczowe informacje:
- Zakres pomiaru: -55°C do +125°C
- Dokładność: ±0,5°C w zakresie -10°C do 85°C
- Zasilanie: 3-5,5V, możliwa praca w trybie pasożytniczym
- Interfejs 1-Wire pozwala na podłączenie wielu czujników do jednego pinu
- Popularny w projektach DIY i edukacji elektronicznej
- Łatwe podłączenie do Arduino z użyciem bibliotek OneWire i DallasTemperature
Czym jest Dallas DS18B20 i jakie ma zastosowania?
Dallas DS18B20 to precyzyjny cyfrowy czujnik temperatury. Jego wszechstronność i łatwość użycia sprawiają, że jest często wybierany w projektach elektronicznych i automatyce.
Główne obszary zastosowań czujnika DS18B20 obejmują systemy kontroli temperatury w przemyśle i domach inteligentnych. Ten termometr cyfrowy DS18B20 sprawdza się również w projektach hobbystycznych i edukacyjnych.
- Automatyka domowa - sterowanie ogrzewaniem i klimatyzacją
- Monitoring temperatury w serwerowniach i chłodniach
- Systemy alarmowe reagujące na zmiany temperatury
- Stacje pogodowe i termometry cyfrowe
- Kontrola temperatury w akwariach i terrariach
Specyfikacja techniczna i parametry DS18B20
Sensor temperatury Dallas DS18B20 charakteryzuje się szerokim zakresem pomiarowym i wysoką dokładnością. Wykorzystuje interfejs 1-Wire, co umożliwia podłączenie wielu czujników do jednego pinu mikrokontrolera. Jego unikalna cecha to możliwość pracy w trybie pasożytniczym, co upraszcza okablowanie.
| Zakres pomiaru | -55°C do +125°C |
| Dokładność | ±0,5°C (od -10°C do +85°C) |
| Rozdzielczość | 9-12 bitów (konfigurowalna) |
| Zasilanie | 3,0V do 5,5V |
| Wymiary (obudowa TO-92) | 4,3 x 4,8 x 3,1 mm |
Czytaj więcej: Jak prawidłowo podłączyć odbiornik IR do Arduino - poradnik dla początkujących
Niezbędne komponenty do podłączenia DS18B20
Do prawidłowego podłączenia czujnika DS18B20 potrzebnych jest kilka podstawowych elementów. Ważne, aby wszystkie komponenty były kompatybilne i dobrej jakości.
- Czujnik Dallas DS18B20 - główny element układu pomiarowego
- Płytka Arduino (np. Uno, Nano) - kontroler sterujący czujnikiem
- Rezystor podciągający 4,7 kΩ - niezbędny do stabilnej komunikacji
- Przewody połączeniowe - najlepiej różnokolorowe dla ułatwienia identyfikacji
- Płytka stykowa - opcjonalnie, do prototypowania układu
Jak prawidłowo podłączyć DS18B20 do Arduino?

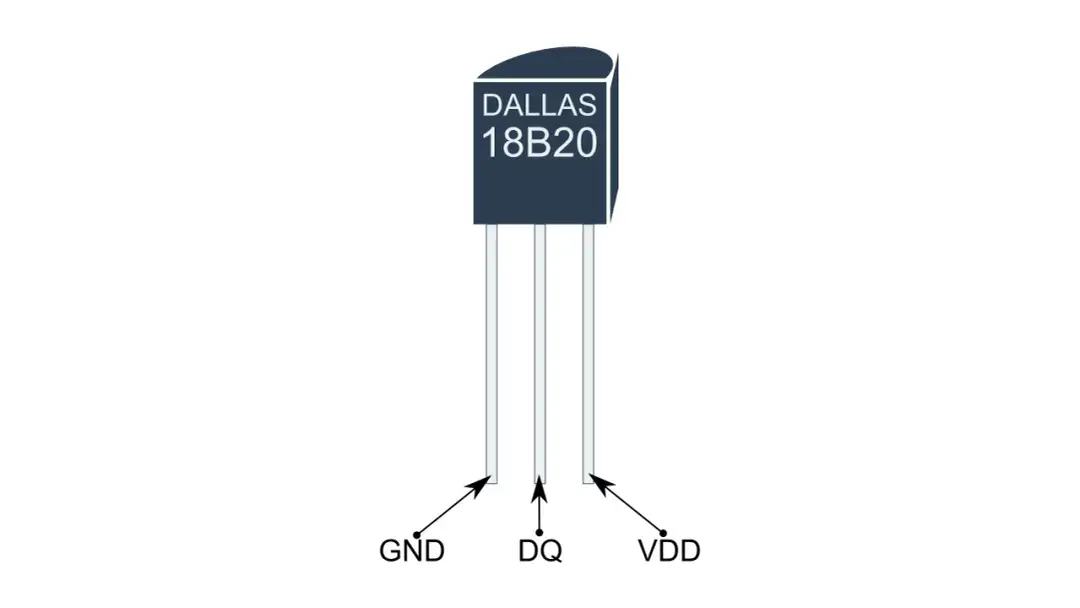

Podłączenie czujnika DS18B20 do Arduino jest stosunkowo proste. Wystarczy połączyć trzy piny sensora: zasilanie (VDD), masę (GND) i dane (DQ).
Kluczowe jest użycie rezystora podciągającego między liniami VDD i DQ. Zapewnia on stabilny stan wysoki na linii danych, gdy czujnik nie transmituje.

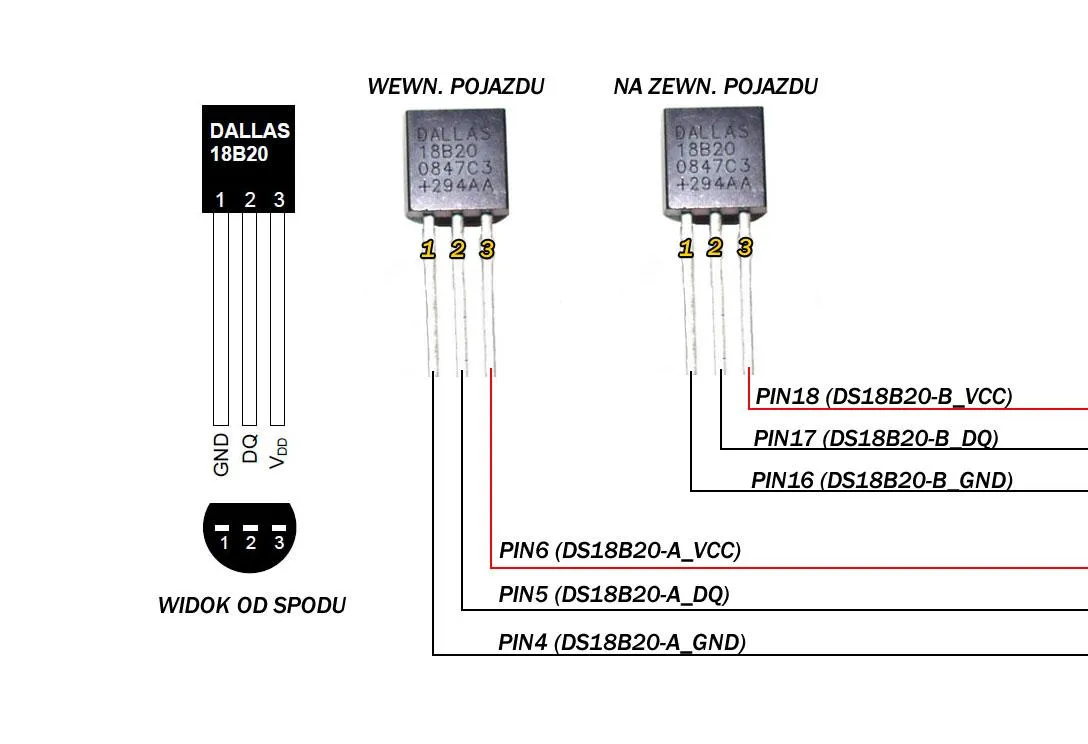

Schemat połączenia krok po kroku
Podłącz pin VDD czujnika do linii 5V Arduino. To zapewni zasilanie dla modułu DS18B20.
Połącz pin GND sensora z masą (GND) Arduino. Wspólna masa jest kluczowa dla poprawnego działania układu.
Pin DQ (dane) podłącz do wybranego pinu cyfrowego Arduino (np. D2). Pamiętaj o rezystorze podciągającym między DQ a VDD.
Instalacja i konfiguracja wymaganych bibliotek
Do obsługi czujnika temperatury Arduino DS18B20 niezbędne są dwie biblioteki: OneWire i DallasTemperature. OneWire umożliwia komunikację z urządzeniami wykorzystującymi protokół 1-Wire. DallasTemperature to specjalistyczna biblioteka do obsługi czujników temperatury Dallas/Maxim.
Instalacja bibliotek jest prosta dzięki menedżerowi bibliotek Arduino IDE. Wystarczy wyszukać nazwy "OneWire" i "DallasTemperature", a następnie kliknąć "Instaluj". Po zainstalowaniu, dodaj odpowiednie dyrektywy #include na początku swojego szkicu.
Pierwszy test czujnika
Po podłączeniu i skonfigurowaniu bibliotek, czas na pierwszy test czujnika DS18B20. Poniższy kod umożliwi odczyt i wyświetlenie temperatury w konsoli szeregowej.
```cpp #includeNajczęstsze problemy z DS18B20
Jednym z typowych problemów jest niestabilny odczyt temperatury. Najczęściej wynika to z nieprawidłowego podłączenia rezystora podciągającego lub użycia zbyt długich przewodów.
Innym częstym problemem jest brak komunikacji z czujnikiem. Warto sprawdzić, czy biblioteki są poprawnie zainstalowane i czy schemat podłączenia DS18B20 jest prawidłowy.
Czasami czujnik może dawać błędne odczyty. W takim przypadku należy sprawdzić jakość połączeń i upewnić się, że czujnik nie jest uszkodzony lub narażony na zakłócenia elektromagnetyczne.
Zaawansowane funkcje DS18B20
Dallas DS18B20 oferuje możliwość konfiguracji rozdzielczości pomiaru od 9 do 12 bitów. Wyższa rozdzielczość zapewnia dokładniejsze pomiary, ale wydłuża czas konwersji. Czujnik posiada również wbudowaną pamięć EEPROM do przechowywania konfiguracji.
Unikalną cechą DS18B20 jest możliwość pracy w trybie pasożytniczym. W tym trybie czujnik pobiera energię z linii danych, co eliminuje potrzebę osobnego zasilania. Wymaga to jednak dodatkowego tranzystora do "podciągania" linii danych podczas konwersji temperatury.
| Cecha | Tryb normalny | Tryb pasożytniczy |
|---|---|---|
| Zasilanie | Osobna linia VCC | Z linii danych |
| Okablowanie | 3 przewody | 2 przewody |
| Niezawodność | Wyższa | Może być niższa przy dłuższych liniach |
Praktyczne projekty z wykorzystaniem DS18B20
Domowa stacja pogodowa to popularny projekt wykorzystujący czujnik DS18B20. Można go połączyć z innymi sensorami, aby mierzyć wilgotność, ciśnienie i jakość powietrza.
System monitoringu temperatury serwerowni to kolejne praktyczne zastosowanie. Dzięki możliwości podłączenia wielu czujników do jednej linii, można łatwo monitorować temperaturę w różnych punktach pomieszczenia.
Inteligentny termostat to zaawansowany projekt, gdzie DS18B20 służy do precyzyjnej kontroli temperatury. W połączeniu z modułem WiFi, umożliwia zdalne sterowanie ogrzewaniem domu.
Kompleksowy przewodnik po czujniku DS18B20 - od podstaw do zaawansowanych zastosowań
Dallas DS18B20 to wszechstronny cyfrowy czujnik temperatury, który znajduje szerokie zastosowanie w projektach elektronicznych i automatyce domowej. Jego precyzja, szeroki zakres pomiarowy i łatwość integracji z platformą Arduino czynią go idealnym wyborem zarówno dla początkujących, jak i zaawansowanych entuzjastów elektroniki.
Prawidłowe podłączenie czujnika DS18B20 do Arduino wymaga kilku prostych kroków, w tym użycia rezystora podciągającego i odpowiednich bibliotek. Dzięki interfejsowi 1-Wire, można łączyć wiele czujników na jednej linii danych, co otwiera możliwości dla rozbudowanych systemów monitoringu temperatury.
Mimo swojej prostoty, DS18B20 oferuje zaawansowane funkcje, takie jak konfigurowalną rozdzielczość i tryb pracy pasożytniczej. Te cechy, w połączeniu z szerokim wachlarzem zastosowań - od domowych stacji pogodowych po przemysłowe systemy kontroli temperatury - sprawiają, że czujnik temperatury DS18B20 pozostaje popularnym wyborem w świecie IoT i automatyki.
