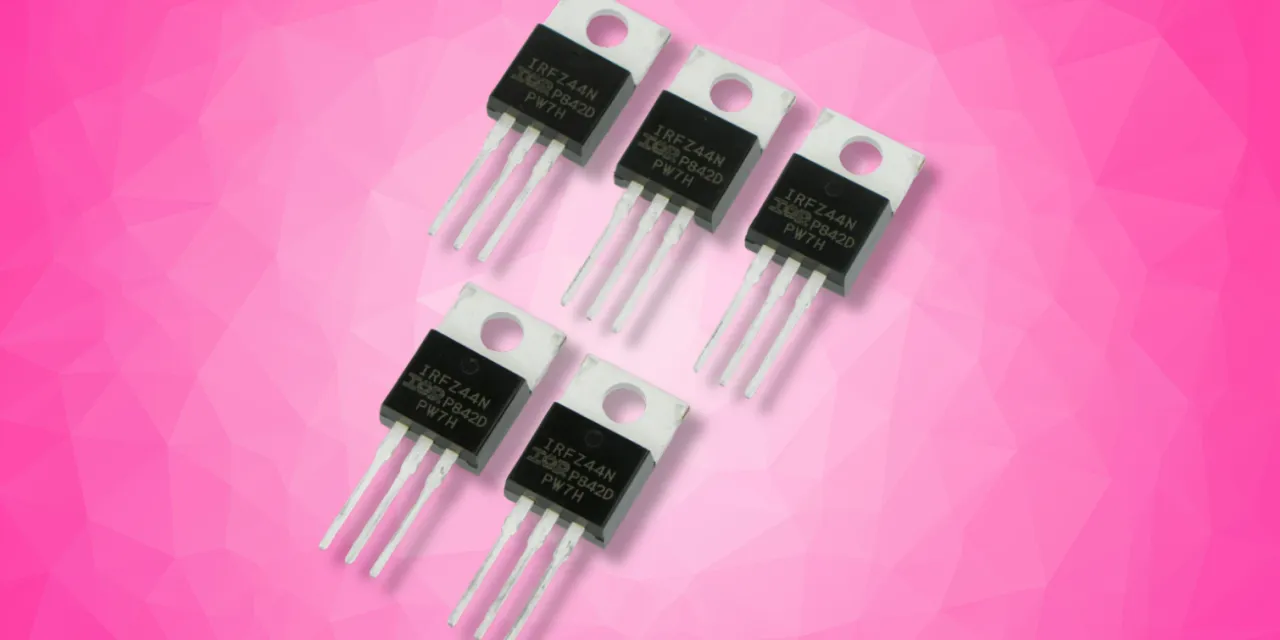

Tranzystor IRFZ44N to n-kanałowy MOSFET szeroko stosowany w elektronice mocy. Produkowany przez International Rectifier, obecnie część Infineon Technologies, charakteryzuje się wysoką wydajnością w aplikacjach wymagających dużych prądów i napięć. Jego kluczowe cechy to maksymalne napięcie dren-źródło 55 V i maksymalny prąd drenu 49 A. IRFZ44N wyróżnia się niską rezystancją kanału, co czyni go idealnym do przełączania obwodów.
Tranzystor ten znajduje zastosowanie w sterowaniu silnikami DC, regulacji jasności LED i układach automatyki. Wymaga jednak odpowiedniego obwodu sterującego do pełnego wykorzystania jego możliwości.
Najważniejsze informacje:- N-kanałowy MOSFET o wysokiej wydajności
- Maksymalne napięcie dren-źródło: 55 V
- Maksymalny prąd drenu: 49 A
- Niska rezystancja kanału: 0,0175 Ω
- Wymaga napięcia progowego bramki 10 V dla pełnego przełączania
- Stosowany w sterowaniu silnikami, regulacji LED i automatyce
- Wymaga odpowiedniego obwodu sterującego
Charakterystyka techniczna tranzystora IRFZ44N

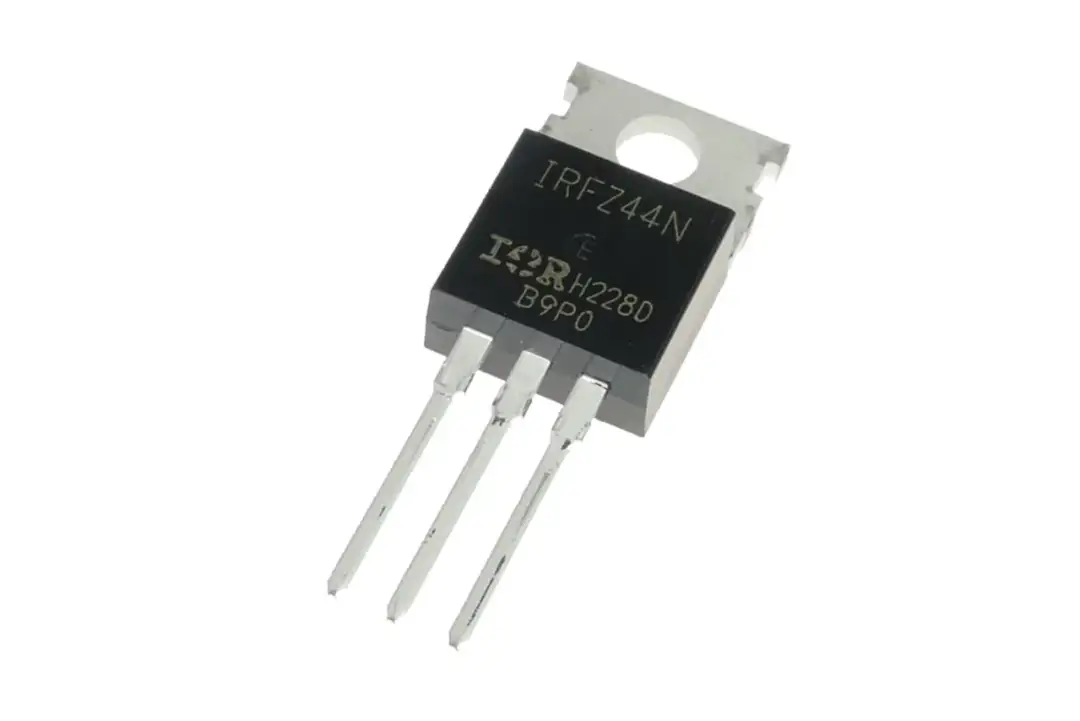

Tranzystor IRFZ44N to popularny n-kanałowy tranzystor MOSFET, ceniony w elektronice mocy. Jego konstrukcja opiera się na technologii Metal-Oxide-Semiconductor Field-Effect Transistor, co zapewnia wysoką wydajność w aplikacjach wymagających dużych prądów i napięć. Tranzystor IRFZ44N charakteryzuje się kompaktową budową w obudowie TO-220, co ułatwia montaż i odprowadzanie ciepła.
Kluczowym elementem tranzystora IRFZ44N jest struktura n-kanałowa, która umożliwia przepływ prądu od drenu do źródła po podaniu odpowiedniego napięcia na bramkę. Ta cecha sprawia, że jest on idealny do zastosowań związanych z przełączaniem i sterowaniem obciążeniami. Tranzystor n-kanałowy IRFZ44N wyróżnia się niską rezystancją kanału w stanie włączenia, co przekłada się na minimalne straty mocy i wysoką efektywność energetyczną.
- Maksymalne napięcie dren-źródło (VDSS): 55 V
- Maksymalny prąd drenu (ID): 49 A
- Rezystancja kanału (RDS(on)): 0,0175 Ω
- Moc maksymalna: 83 W
- Napięcie progowe bramki: 10 V (dla pełnego przełączania)
- Obudowa: TO-220
Powyższe parametry czynią tranzystor IRFZ44N wszechstronnym komponentem w projektach elektronicznych. Jego wysokie napięcie dren-źródło i duży prąd drenu pozwalają na zastosowanie w układach o znacznym obciążeniu, podczas gdy niska rezystancja kanału minimalizuje straty mocy.
Zastosowania w układach elektronicznych
Tranzystor IRFZ44N znajduje szerokie zastosowanie w różnorodnych projektach elektronicznych. Jego wszechstronność sprawia, że jest często wybierany do sterowania silnikami DC, regulacji jasności LED oraz w układach zasilania.
W automatyce przemysłowej tranzystor IRFZ44N jest często wykorzystywany do kontroli elektrozaworów i siłowników. Jego zdolność do szybkiego przełączania czyni go również idealnym komponentem w zasilaczach impulsowych i przetwornicach DC-DC.
Wśród entuzjastów elektroniki tranzystor IRFZ44N jest popularny w projektach audio, szczególnie w układach wzmacniaczy klasy D. W systemach zarządzania energią, tranzystor MOSFET IRFZ44N często pełni rolę kluczowego elementu przełączającego w układach ładowania akumulatorów.
| Obszar zastosowania | Wymagania techniczne |
|---|---|
| Sterowanie silnikami DC | Wysoki prąd drenu, niskie RDS(on) |
| Regulacja jasności LED | Szybkie przełączanie, możliwość PWM |
| Zasilacze impulsowe | Wysokie napięcie VDSS, niska pojemność wejściowa |
| Układy audio | Niska rezystancja kanału, liniowa charakterystyka |
Sterowanie silnikami DC
Tranzystor IRFZ44N doskonale sprawdza się w sterowaniu silnikami prądu stałego. Jego wysoka obciążalność prądowa pozwala na bezpośrednie sterowanie nawet dużymi silnikami bez potrzeby stosowania dodatkowych wzmacniaczy. Niskie RDS(on) tranzystora IRFZ44N minimalizuje straty mocy, co przekłada się na wyższą efektywność układu i mniejsze nagrzewanie się komponentów.
W aplikacjach PWM (Pulse Width Modulation), tranzystor IRFZ44N umożliwia płynną regulację prędkości silnika. Jego szybkie czasy przełączania zapewniają dokładną kontrolę nad momentem obrotowym i prędkością obrotową silnika. W układach mostkowych, para tranzystorów IRFZ44N może być wykorzystana do realizacji pełnego sterowania kierunkiem obrotu silnika DC.
Kontrola oświetlenia LED
W aplikacjach oświetleniowych LED, tranzystor IRFZ44N jest niezastąpiony do kontroli jasności. Jego niskie RDS(on) minimalizuje straty mocy, co jest kluczowe w energooszczędnych systemach oświetleniowych. Wykorzystując technikę PWM, tranzystor IRFZ44N umożliwia płynną regulację intensywności światła bez zauważalnego migotania.
Przy sterowaniu dużymi mocami LED, tranzystor IRFZ44N radzi sobie znakomicie dzięki wysokiej obciążalności prądowej. W układach z wieloma diodami LED, pojedynczy tranzystor IRFZ44N może kontrolować całe łańcuchy świetlne, upraszczając projekt i redukując koszty.
Należy jednak pamiętać o ograniczeniach tranzystora IRFZ44N przy sterowaniu LED. Przy wysokich częstotliwościach przełączania może wystąpić efekt nagrzewania się tranzystora. Dodatkowo, przy sterowaniu diod LED o niskim napięciu przewodzenia, konieczne może być zastosowanie dodatkowego rezystora szeregowego dla zapewnienia stabilnej pracy układu. W przypadku sterowania LED dużej mocy, istotne jest zapewnienie odpowiedniego chłodzenia dla tranzystora MOSFET.
Czytaj więcej: Jakie ledy do kuchni pod szafki: 5 praktycznych wskazówek wyboru
Sposób podłączenia i sterowania
Prawidłowe podłączenie tranzystora IRFZ44N jest kluczowe dla jego optymalnej pracy. Wyprowadzenia tranzystora to bramka (G), dren (D) i źródło (S), przy czym bramka jest kluczowym elementem sterującym. Źródło zazwyczaj łączy się z masą układu, podczas gdy dren stanowi wyjście, do którego podłącza się obciążenie.
Sterowanie tranzystorem IRFZ44N odbywa się poprzez podanie odpowiedniego napięcia na bramkę. Dla pełnego otwarcia kanału wymagane jest napięcie około 10V, jednak tranzystor zaczyna przewodzić już przy niższych napięciach. W przypadku sterowania z mikrokontrolera, często stosuje się dodatkowy układ wzmacniający sygnał bramki.
Przy projektowaniu układu z tranzystorem IRFZ44N, należy pamiętać o zabezpieczeniu bramki przed przepięciami. Dobrą praktyką jest stosowanie rezystora szeregowego w obwodzie bramki oraz diody Zenera między bramką a źródłem. Takie rozwiązanie chroni tranzystor przed uszkodzeniem i zwiększa niezawodność całego układu.
- Zidentyfikuj wyprowadzenia tranzystora (G, D, S)
- Podłącz źródło (S) do masy układu
- Połącz dren (D) z obciążeniem
- Zastosuj rezystor szeregowy w obwodzie bramki
- Dodaj zabezpieczenie przeciwprzepięciowe na bramce
Kompatybilność z platformami mikrokontrolerów
Tranzystor IRFZ44N może współpracować z platformą Arduino, jednak wymaga dodatkowego układu sterującego. Napięcie wyjściowe Arduino (5V) jest zbyt niskie dla optymalnego wysterowania bramki tranzystora IRFZ44N, który wymaga około 10V dla pełnego otwarcia.
Dla efektywnej współpracy IRFZ44N z Arduino, stosuje się często dodatkowy sterownik bramki lub tranzystor bipolarny w układzie wzmacniacza. Alternatywnie, można rozważyć użycie tranzystora MOSFET IRLZ44N, który jest kompatybilny z logiką 5V i może być bezpośrednio sterowany z Arduino.
| Platforma | Napięcie wyjściowe | Kompatybilność z IRFZ44N |
|---|---|---|
| Arduino | 5V | Wymaga dodatkowego sterownika |
| Raspberry Pi | 3.3V | Wymaga dodatkowego sterownika |
| ESP32 | 3.3V | Wymaga dodatkowego sterownika |
| STM32 (5V tolerant) | 5V | Wymaga dodatkowego sterownika |
Różnice między IRFZ44N a podobnymi modelami
Tranzystor IRFZ44N często porównywany jest z modelem IRLZ44N. Główna różnica tkwi w napięciu progowym bramki - IRLZ44N ma niższe napięcie progowe, co czyni go bardziej kompatybilnym z logiką 3.3V i 5V. IRFZ44N wymaga wyższego napięcia bramki, ale oferuje nieco lepsze parametry przy pełnym otwarciu.
Innym podobnym modelem jest IRF540N, który charakteryzuje się wyższym napięciem dren-źródło (100V), ale niższym maksymalnym prądem drenu. Tranzystor IRFZ44N jest lepszym wyborem w aplikacjach wymagających wyższych prądów przy niższych napięciach.
W porównaniu do starszych modeli, jak IRF3205, tranzystor IRFZ44N oferuje lepszy kompromis między rezystancją kanału a maksymalnym napięciem. IRF3205 ma niższe RDS(on), ale IRFZ44N jest bardziej wszechstronny i łatwiejszy w zastosowaniu w różnorodnych projektach.
Zaletą tranzystora IRFZ44N jest jego powszechna dostępność i ugruntowana pozycja na rynku. Dzięki temu można znaleźć wiele gotowych rozwiązań i schematów wykorzystujących ten model. Dodatkowo, jego parametry są dobrze zbilansowane, co czyni go uniwersalnym wyborem do wielu zastosowań.
Wadą IRFZ44N może być wyższe napięcie progowe bramki w porównaniu do nowszych modeli. W aplikacjach zasilanych bateryjnie lub przy bezpośrednim sterowaniu z mikrokontrolerów, może to wymagać dodatkowych układów sterujących. Ponadto, w zastosowaniach wymagających bardzo niskiej rezystancji kanału, nowsze modele mogą oferować lepsze parametry.
Środki ostrożności przy użytkowaniu
Przy pracy z tranzystorem IRFZ44N kluczowe jest przestrzeganie zasad bezpieczeństwa elektrycznego. Zawsze upewnij się, że napięcia i prądy w twoim układzie nie przekraczają maksymalnych wartości podanych w specyfikacji. Pamiętaj, że tranzystor MOSFET jest wrażliwy na ładunki elektrostatyczne, dlatego podczas montażu stosuj odpowiednie zabezpieczenia ESD.
Właściwe odprowadzanie ciepła jest krytyczne dla długotrwałej i niezawodnej pracy tranzystora IRFZ44N. W aplikacjach o wysokim obciążeniu, zawsze stosuj odpowiedni radiator i pastę termoprzewodzącą. Monitorowanie temperatury pracy może pomóc w uniknięciu uszkodzeń spowodowanych przegrzaniem.
Maksymalne wartości pracy tranzystora IRFZ44N to 55V dla napięcia dren-źródło i 49A dla prądu drenu. Jednak w praktyce zaleca się projektowanie układów z pewnym marginesem bezpieczeństwa, np. nie przekraczając 80% tych wartości. Pozwoli to na stabilną i długotrwałą pracę układu.
Chłodzenie i montaż
Efektywne chłodzenie jest kluczowe dla optymalnej pracy tranzystora IRFZ44N. Przy obciążeniach przekraczających 10W, zaleca się stosowanie radiatora. Wybór odpowiedniego radiatora zależy od mocy rozpraszanej i warunków pracy układu.
Montaż tranzystora IRFZ44N na radiatorze wymaga zastosowania pasty termoprzewodzącej lub podkładki termicznej. Zapewnia to dobrą przewodność cieplną między tranzystorem a radiatorem. Pamiętaj, że obudowa TO-220 ma metalową płytkę połączoną z drenem, co może wymagać izolacji elektrycznej od radiatora.
Prawidłowy montaż tranzystora MOSFET IRFZ44N jest równie ważny jak samo chłodzenie. Upewnij się, że wyprowadzenia są prawidłowo przylutowane, unikając przegrzania podczas lutowania. W aplikacjach z dużymi prądami, stosuj grubsze ścieżki na płytce PCB dla połączeń drenu i źródła. Jeśli to możliwe, wykorzystaj większe pola miedzi jako dodatkowe radiatory rozpraszające ciepło.
Tranzystor IRFZ44N: Klucz do efektywnych projektów elektronicznych
Tranzystor IRFZ44N to wszechstronny komponent, który stanowi fundament wielu zaawansowanych układów elektronicznych. Jego imponujące parametry, takie jak wysokie napięcie dren-źródło i duży prąd drenu, czynią go idealnym wyborem do zastosowań wymagających precyzyjnej kontroli mocy.
Od sterowania silnikami DC po regulację jasności LED, tranzystor MOSFET IRFZ44N udowadnia swoją wartość w różnorodnych projektach. Jego kompatybilność z popularnymi platformami mikrokontrolerów, choć czasem wymagająca dodatkowych układów sterujących, otwiera szerokie możliwości w dziedzinie automatyki i IoT.
Pamiętajmy jednak, że efektywne wykorzystanie tranzystora IRFZ44N wymaga odpowiedniego podejścia do montażu i chłodzenia. Przestrzeganie zasad bezpieczeństwa i dbałość o prawidłowe odprowadzanie ciepła są kluczowe dla długotrwałej i niezawodnej pracy układów wykorzystujących ten popularny tranzystor n-kanałowy. Z właściwym zastosowaniem, IRFZ44N może stać się niezawodnym elementem Twoich innowacyjnych projektów elektronicznych.
