Diody LED RGB to zaawansowane źródła światła, łączące trzy podstawowe kolory: czerwony, zielony i niebieski. Dzięki nim możemy uzyskać prawie każdą barwę. Są wszechstronne i znajdują zastosowanie w wielu dziedzinach. Dioda RGB składa się z trzech oddzielnych diod na wspólnym podłożu. Sterowanie jasnością każdej z nich pozwala mieszać kolory. Technologia PWM kontroluje czas świecenia diod, co daje płynne efekty świetlne.
Diody LED RGB są popularne w oświetleniu dekoracyjnym, reklamie i projektach DIY. Ich główne zalety to oszczędność energii, długa żywotność i wszechstronność. Znajdują zastosowanie w inteligentnych systemach oświetleniowych, umożliwiając personalizację i efektywne zarządzanie światłem.
Najważniejsze informacje:- Diody LED RGB łączą trzy kolory: czerwony, zielony i niebieski
- Umożliwiają tworzenie niemal nieskończonej gamy barw
- Wykorzystują technologię PWM do kontroli jasności
- Znajdują zastosowanie w oświetleniu dekoracyjnym, reklamie i projektach DIY
- Charakteryzują się wysoką efektywnością energetyczną i długą żywotnością
- Są wszechstronne i łatwe do integracji z systemami automatyki domowej
Definicja diody LED RGB
Dioda LED RGB to zaawansowane źródło światła rgb, które łączy w sobie trzy podstawowe kolory: czerwony, zielony i niebieski. To małe, ale potężne urządzenie potrafi emitować niemal każdą barwę widma.
Struktura diody LED RGB jest wyjątkowa. Zawiera ona trzy oddzielne chipy LED (czerwony, zielony, niebieski) umieszczone na wspólnym podłożu. Każdy chip może być sterowany niezależnie, co pozwala na precyzyjne mieszanie kolorów. Taka konstrukcja umożliwia tworzenie bogatej palety barw przy zachowaniu kompaktowych rozmiarów.
W przeciwieństwie do zwykłej diody LED, która emituje tylko jeden kolor, dioda LED wielokolorowa oferuje pełną gamę odcieni. To właśnie ta cecha czyni ją tak wszechstronną i popularną w różnorodnych zastosowaniach.
Jak działa mieszanie kolorów w diodzie LED RGB?
Mieszanie kolorów w diodzie LED RGB opiera się na zasadzie addytywnego mieszania barw. Każdy z trzech podstawowych kolorów (czerwony, zielony, niebieski) może być emitowany z różną intensywnością. Kombinacja tych trzech barw w różnych proporcjach pozwala uzyskać praktycznie dowolny kolor.
Różne barwy uzyskuje się poprzez regulację jasności każdego z trzech chipów LED. Na przykład, równa intensywność wszystkich trzech kolorów da w efekcie białe światło, podczas gdy przewaga czerwonego i niebieskiego stworzy fiolet.
- Żółty: czerwony + zielony
- Turkusowy: zielony + niebieski
- Magenta: czerwony + niebieski
- Pomarańczowy: intensywny czerwony + słaby zielony
- Lawendowy: intensywny niebieski + słaby czerwony
Czytaj więcej: Silniczki elektryczne 12V: Działanie, rodzaje i zastosowania
Budowa diody LED RGB
Dioda LED RGB składa się z kilku kluczowych komponentów. Sercem urządzenia są trzy oddzielne chipy półprzewodnikowe, każdy odpowiedzialny za emisję jednego z podstawowych kolorów. Chipy te umieszczone są na wspólnym podłożu, często z dodatkowym radiatorem dla lepszego odprowadzania ciepła.
Każdy element pełni ważną rolę. Chipy emitują światło, podłoże zapewnia stabilność mechaniczną, a radiator pomaga w utrzymaniu optymalnej temperatury pracy. Całość jest zazwyczaj zamknięta w przezroczystej obudowie, która chroni delikatne elementy i kształtuje wiązkę światła.
| Kolor | Długość fali | Napięcie przewodzenia |
|---|---|---|
| Czerwony | 620-630 nm | 1.8-2.2 V |
| Zielony | 515-530 nm | 3.0-3.4 V |
| Niebieski | 460-475 nm | 3.0-3.4 V |
Zasada działania i sterowanie diodą RGB
Sterowanie jasnością poszczególnych kolorów w diodzie LED RGB odbywa się poprzez regulację prądu płynącego przez każdy chip. Wykorzystuje się do tego technikę PWM (Pulse Width Modulation). PWM polega na bardzo szybkim włączaniu i wyłączaniu diody, co dla ludzkiego oka daje efekt zmiany jasności.
Technologia PWM umożliwia precyzyjną kontrolę nad intensywnością każdego koloru. Przez zmianę szerokości impulsów prądowych można uzyskać płynne przejścia między kolorami i tworzyć dynamiczne efekty świetlne.
Czy diody LED RGB wymagają specjalnego zasilania?
Diody LED RGB wymagają nieco innego podejścia do zasilania niż zwykłe diody LED. Potrzebują one źródła prądu stałego, które może dostarczyć odpowiednie napięcie dla każdego z trzech kolorów.
W przeciwieństwie do zwykłych diod LED, które często mogą być zasilane bezpośrednio z baterii, diody LED RGB zazwyczaj wymagają dedykowanego sterownika lub kontrolera RGB. Taki układ zapewnia prawidłowe napięcia i umożliwia niezależną kontrolę jasności każdego koloru.
Zastosowania diod LED RGB
Diody LED RGB znalazły szerokie zastosowanie w wielu dziedzinach. W oświetleniu rgb domowym pozwalają na tworzenie nastrojowych aranżacji świetlnych. W reklamie zewnętrznej przyciągają uwagę dynamicznymi efektami. Producenci elektroniki wykorzystują je do podświetlania klawiatur i obudów komputerów. W przemyśle rozrywkowym służą do tworzenia efektownych pokazów świetlnych. W architekturze umożliwiają dynamiczne iluminacje budynków.
- Podświetlane akwaria morskie
- Inteligentne lustra z regulacją barwy światła
- Interaktywne instalacje artystyczne reagujące na ruch
Diody LED RGB w inteligentnych systemach oświetleniowych
Diody LED RGB są kluczowym elementem inteligentnych systemów oświetleniowych w smart home. Umożliwiają one dynamiczną zmianę atmosfery w pomieszczeniach poprzez regulację barwy i intensywności światła. Można je łatwo zintegrować z systemami automatyki domowej, co pozwala na sterowanie oświetleniem za pomocą smartfona lub asystentów głosowych.
Korzyści z używania diod RGB w inteligentnym oświetleniu są ogromne. Pozwalają one na dostosowanie światła do pory dnia, nastroju czy wykonywanych czynności, co może poprawić komfort życia i efektywność pracy.
Zalety diod LED RGB
Diody LED RGB oferują trzy główne zalety: wszechstronność, energooszczędność i długą żywotność. Możliwość emisji niemal dowolnego koloru czyni je niezwykle elastycznym rozwiązaniem oświetleniowym. Ich niskie zużycie energii przekłada się na znaczne oszczędności w długim okresie.
W porównaniu z tradycyjnymi źródłami światła, diody LED RGB są zdecydowanie bardziej efektywne energetycznie. Podczas gdy żarówka wolframowa przekształca tylko 10% energii w światło, diody LED potrafią osiągnąć wydajność nawet 90%.
| Cecha | Diody LED RGB | Tradycyjne oświetlenie |
|---|---|---|
| Efektywność energetyczna | Wysoka | Niska |
| Żywotność | Do 50 000 godzin | 1 000 - 2 000 godzin |
| Emisja ciepła | Minimalna | Znaczna |
| Możliwość zmiany kolorów | Tak | Nie |
Jak podłączyć i zaprogramować diodę LED RGB?

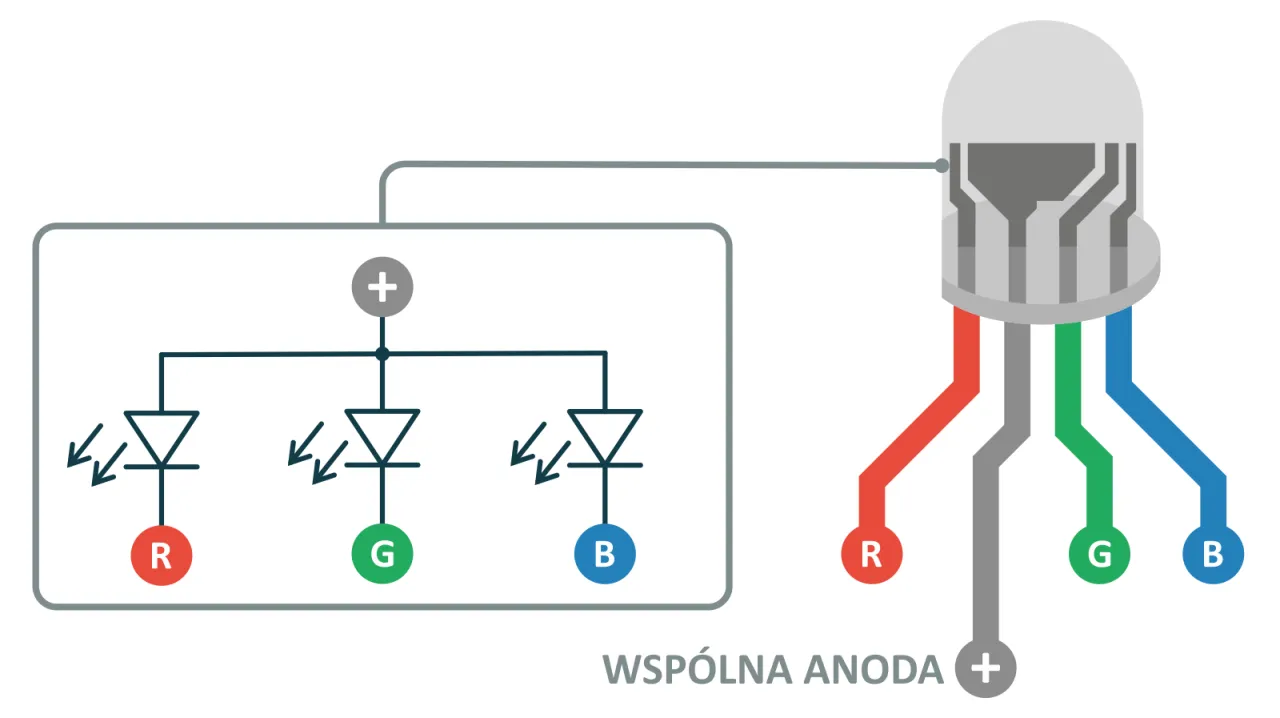

Podłączenie diody LED RGB to prosty proces. Najpierw należy zidentyfikować cztery wyprowadzenia diody: wspólną anodę (lub katodę) oraz trzy piny dla poszczególnych kolorów. Następnie podłączamy je do odpowiednich wyjść mikrokontrolera lub kontrolera RGB. Ostatnim krokiem jest zabezpieczenie obwodu rezystorami ograniczającymi prąd.
Do sterowania diodą potrzebny będzie mikrokontroler (np. Arduino) oraz odpowiednie oprogramowanie. Warto też zaopatrzyć się w dedykowany sterownik LED, który ułatwi kontrolę jasności i mieszanie kolorów.
Oto przykład prostego kodu dla Arduino: analogWrite(redPin, 255); analogWrite(greenPin, 128); analogWrite(bluePin, 0); Ten kod ustawi kolor pomarańczowy poprzez połączenie pełnej jasności czerwonego, połowy jasności zielonego i wyłączenie niebieskiego.
Popularne platformy do programowania diod LED RGB
Trzy popularne platformy do programowania diod LED RGB to Arduino, Raspberry Pi i ESP32. Arduino oferuje prostotę i bogactwo bibliotek do sterowania LED. Raspberry Pi pozwala na tworzenie zaawansowanych systemów oświetleniowych z interfejsem użytkownika. ESP32 to energooszczędna platforma idealna do projektów IoT z oświetleniem RGB.
Diody LED RGB: Klucz do kolorowego i inteligentnego oświetlenia
Diody LED RGB to prawdziwa rewolucja w świecie oświetlenia. Łączą w sobie trzy podstawowe kolory, oferując niemal nieograniczone możliwości tworzenia barw. Ta wszechstronność, w połączeniu z energooszczędnością i długą żywotnością, czyni je idealnym wyborem dla nowoczesnych rozwiązań oświetleniowych.
Od dekoracyjnego oświetlenia rgb w domach, przez dynamiczne reklamy, aż po zaawansowane systemy inteligentnego oświetlenia - diody LED wielokolorowe znajdują zastosowanie w wielu dziedzinach. Ich zdolność do precyzyjnego mieszania kolorów i łatwość sterowania otwierają nowe możliwości w projektowaniu oświetlenia i tworzeniu nastroju.
Choć technologia ta może wydawać się skomplikowana, podstawy jej działania są stosunkowo proste do zrozumienia i zastosowania. Dzięki popularnym platformom programistycznym, takim jak Arduino czy Raspberry Pi, nawet amatorzy mogą tworzyć zaawansowane projekty z wykorzystaniem diod LED RGB. To otwiera drogę do eksperymentowania i innowacji w dziedzinie oświetlenia, zarówno w skali domowej, jak i profesjonalnej.
