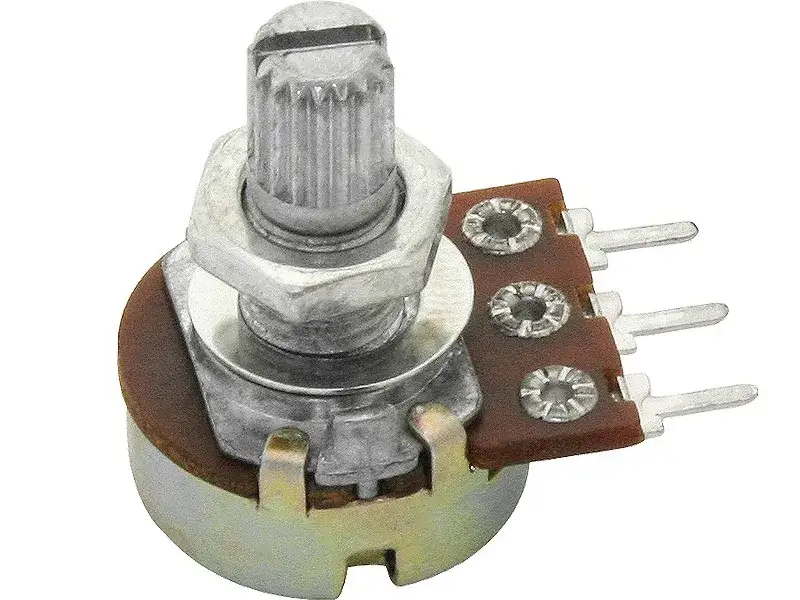

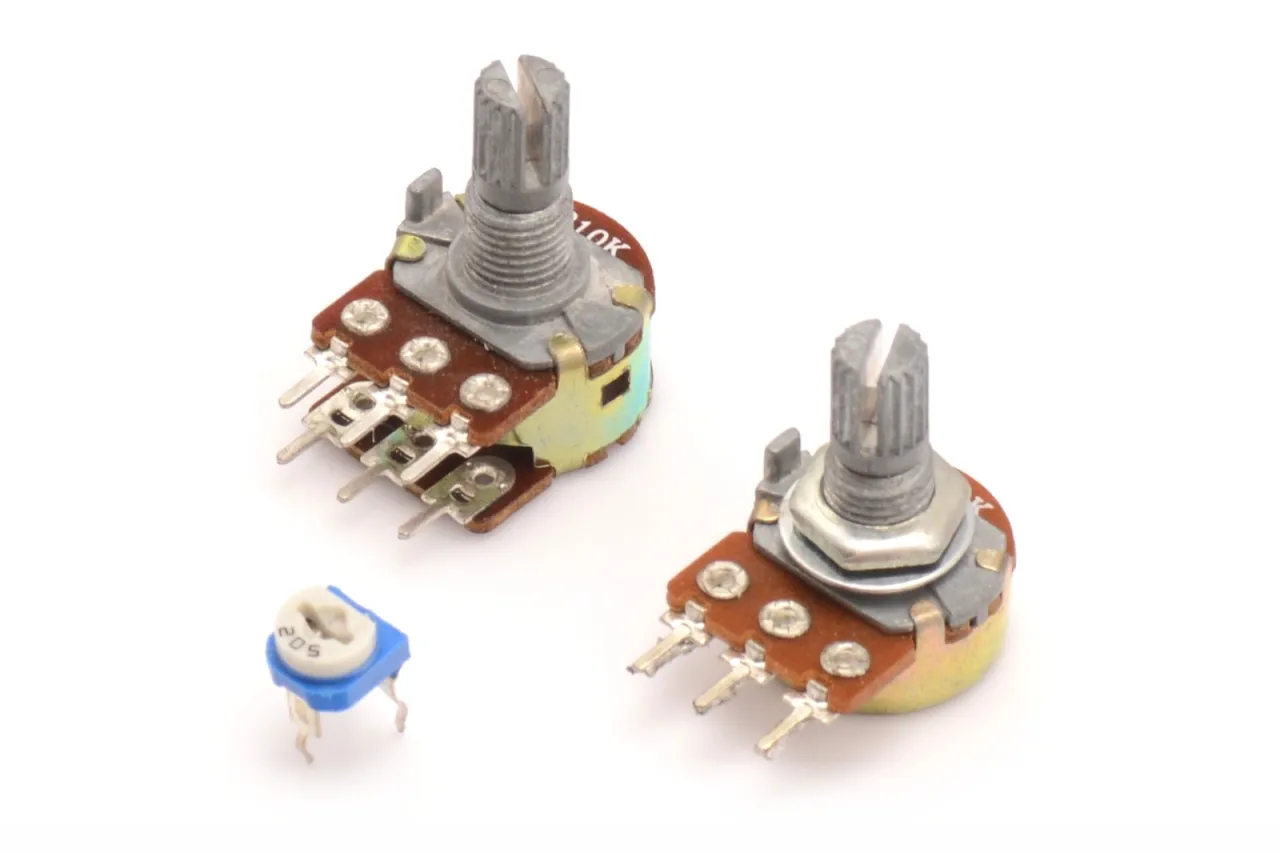

Potencjometr B10K to kluczowy element elektroniczny stosowany w wielu urządzeniach. Jest to liniowy potencjometr o wartości 10 kΩ, który umożliwia płynną regulację rezystancji w obwodach elektrycznych. Składa się z ruchomego styku poruszającego się po oporniku. Jego główna funkcja to dzielenie napięcia, co pozwala na kontrolę różnych parametrów w zależności od zastosowania.
Potencjometr B10K znajduje szerokie zastosowanie w elektronice. Używa się go do regulacji głośności w sprzęcie audio, ustawienia jasności oświetlenia czy w układach analogowych. Jest popularny zarówno w profesjonalnych urządzeniach, jak i w projektach hobbystycznych.
Najważniejsze informacje:- Typ: liniowy potencjometr 10 kΩ
- Funkcja: płynna regulacja rezystancji
- Zasada działania: dzielenie napięcia
- Popularne zastosowania: audio, wideo, urządzenia pomiarowe
- Tolerancja: zwykle ±20%
- Maksymalna moc: zazwyczaj 0.1 W
- Zakres temperatur pracy: od -20°C do +70°C
Czym jest potencjometr B10K?
Potencjometr B10K to element elektroniczny służący do płynnej regulacji rezystancji w obwodach elektrycznych. Jest to opornik nastawny o wartości nominalnej 10 kΩ. Oznaczenie "B10K" wskazuje na potencjometr liniowy o rezystancji 10 kiloomów. Składa się z trzech wyprowadzeń oraz ruchomego ślizgacza, który porusza się po ścieżce oporowej. Jego konstrukcja umożliwia precyzyjną kontrolę przepływu prądu w różnorodnych aplikacjach elektronicznych.
Specyfikacja techniczna potencjometru B10K
| Parametr | Wartość |
|---|---|
| Rezystancja nominalna | 10 kΩ |
| Tolerancja | ±20% |
| Moc | 0.1 W |
| Zakres temperatur | -20°C do +70°C |
Rezystancja nominalna określa maksymalny opór potencjometru B10K. Tolerancja wskazuje na możliwe odchylenia od wartości nominalnej. Moc definiuje maksymalną ilość energii, jaką komponent może rozproszyć bez uszkodzenia. Zakres temperatur określa warunki, w których potencjometr może bezpiecznie pracować.
Czytaj więcej: Silnik elektryczny 12V z przekładnią: Jak wybrać idealny napęd?
Zasada działania potencjometru B10K
Potencjometr B10K działa na zasadzie mechanicznego przesuwania ślizgacza po ścieżce oporowej. To powoduje zmianę stosunku rezystancji między końcówkami. Pełni funkcję dzielnika napięcia, gdzie napięcie wyjściowe jest proporcjonalne do pozycji ślizgacza. Oto uproszczony schemat elektryczny potencjometru:
Zastosowania potencjometru B10K w elektronice
- Regulacja głośności w sprzęcie audio
- Kontrola jasności oświetlenia LED
- Regulacja czułości czujników
- Kalibracja urządzeń pomiarowych
- Sterowanie prędkością silników DC
- Regulacja poziomu sygnału w mikserkach
Przykładowo, w projekcie wzmacniacza audio, potencjometr B10K może służyć do regulacji głośności. Podłączony między źródłem sygnału a wejściem wzmacniacza, pozwala na płynne dostosowanie amplitudy sygnału audio.
Regulacja głośności w urządzeniach audio
Potencjometr B10K w układach audio działa jako zmienny dzielnik napięcia. Obracając gałką, zmieniamy napięcie sygnału audio docierającego do wzmacniacza. To pozwala na precyzyjną kontrolę głośności bez zniekształcania dźwięku. Oto schemat podłączenia do wzmacniacza audio:
Kontrola jasności oświetlenia LED
W układach oświetleniowych, potencjometr B10K umożliwia płynną regulację jasności diod LED. Działa on jako zmienny rezystor w obwodzie zasilania LED. Prosty schemat takiego układu wygląda następująco:
Różnice między potencjometrem B10K a innymi typami
Potencjometr B10K to potencjometr liniowy, w przeciwieństwie do logarytmicznych. Zmiana rezystancji jest proporcjonalna do kąta obrotu. Potencjometry logarytmiczne stosuje się często w regulacji głośności, gdyż lepiej odzwierciedlają percepcję ludzkiego ucha.
Potencjometry o innych wartościach (np. 1K, 100K) stosuje się w zależności od wymagań obwodu. Niższe wartości używa się w obwodach o niższej impedancji, wyższe - w wysokoimpedancyjnych. Dobór zależy od specyfiki aplikacji i parametrów innych komponentów w układzie.
Montaż i podłączenie potencjometru B10K w obwodzie
- Przygotuj płytkę drukowaną lub prototypową.
- Zidentyfikuj wyprowadzenia potencjometru (lewe, środkowe, prawe).
- Umieść potencjometr B10K w odpowiednich otworach na płytce.
- Przylutuj wyprowadzenia do ścieżek na płytce.
- Sprawdź poprawność połączeń multimetrem.
- Zamontuj gałkę na osi potencjometru.
Podczas lutowania utrzymuj niską temperaturę lutownicy, aby uniknąć uszkodzenia potencjometru. Stosuj cienki, dobrej jakości lut elektroniczny dla zapewnienia trwałych połączeń.
- Zawsze odłączaj zasilanie przed montażem lub demontażem.
- Unikaj przekraczania maksymalnej mocy potencjometru.
- Chroń potencjometr przed wilgocią i zanieczyszczeniami.
- Używaj odpowiednich narzędzi do regulacji, aby uniknąć uszkodzeń mechanicznych.
Jak wybrać odpowiedni potencjometr do projektu?
Wybór właściwego potencjometru zależy od kilku czynników: wymaganej rezystancji, mocy, liniowości charakterystyki i środowiska pracy. Należy uwzględnić impedancję obwodu i zakres regulacji. Dla układów audio często wybiera się potencjometry logarytmiczne, dla precyzyjnej regulacji napięcia - liniowe jak B10K. W projektach wymagających dużej dokładności, warto rozważyć potencjometry wieloobrotowe.
Najczęstsze problemy i ich rozwiązania
- Niestabilne wskazania
- Zaszumienie podczas regulacji
- Brak płynności ruchu
- Całkowity brak reakcji na regulację
Niestabilne wskazania mogą wynikać z zabrudzeń - czyszczenie specjalnym sprayem często pomaga. Zaszumienie podczas regulacji sugeruje zużycie ścieżki oporowej - wymiana potencjometru jest najlepszym rozwiązaniem. Brak płynności ruchu można poprawić przez delikatne smarowanie osi. Całkowity brak reakcji może oznaczać uszkodzenie mechaniczne lub elektryczne - w takim przypadku konieczna jest wymiana potencjometru.
Alternatywy dla potencjometru B10K
Cyfrowe potencjometry oferują precyzyjną regulację bez części mechanicznych, co zwiększa niezawodność. Są idealne do aplikacji sterowanych mikroprocesorowo. Fotorezystory reagują na zmiany światła, co pozwala na bezdotykową regulację. Sprawdzają się w czujnikach oświetlenia.
| Cecha | Potencjometr B10K | Cyfrowy potencjometr | Fotorezystor |
|---|---|---|---|
| Metoda regulacji | Mechaniczna | Elektroniczna | Optyczna |
| Precyzja | Średnia | Wysoka | Niska |
| Żywotność | Ograniczona | Długa | Długa |
Potencjometr B10K: Wszechstronny regulator w elektronice
Potencjometr B10K to kluczowy element w wielu układach elektronicznych, oferujący precyzyjną regulację napięcia i prądu. Jego liniowa charakterystyka i nominalna rezystancja 10 kΩ czynią go idealnym wyborem do szerokiego spektrum zastosowań, od regulacji głośności w sprzęcie audio po kontrolę jasności oświetlenia LED.
Zrozumienie zasady działania i specyfikacji technicznej potencjometru B10K jest kluczowe dla jego efektywnego wykorzystania. Prawidłowy montaż i podłączenie, wraz ze świadomością potencjalnych problemów i ich rozwiązań, zapewniają długotrwałe i niezawodne funkcjonowanie tego elementu elektronicznego.
Choć istnieją alternatywy, takie jak cyfrowe potencjometry czy fotorezystory, klasyczny potencjometr liniowy B10K pozostaje popularnym wyborem ze względu na swoją prostotę, niezawodność i wszechstronność. Właściwy dobór i zastosowanie tego komponentu może znacząco wpłynąć na jakość i funkcjonalność projektowanych układów elektronicznych.
