Przetwornica step-up to specjalistyczne urządzenie elektroniczne. Jej głównym zadaniem jest zwiększanie napięcia wejściowego do wyższego poziomu na wyjściu. Wykorzystuje zjawisko indukcji elektromagnetycznej. Kluczowym elementem jest cewka magazynująca i uwalniająca energię. Działa w dwóch fazach - włączonej i wyłączonej. To sprawia, że jest wydajna i niezawodna.
Składa się z czterech podstawowych elementów: cewki, tranzystora, diody i kondensatora. Sprawność urządzenia może sięgać nawet 95%. Jest powszechnie stosowana w elektronice użytkowej, systemach zasilania pojazdów oraz urządzeniach przenośnych.
Najważniejsze informacje:- Podwyższa napięcie wejściowe do wyższego poziomu
- Wykorzystuje cewkę jako główny element roboczy
- Działa w oparciu o indukcję elektromagnetyczną
- Osiąga wysoką sprawność energetyczną (70-95%)
- Ma cztery kluczowe komponenty: cewkę, tranzystor, diodę i kondensator
- Znajduje zastosowanie w elektronice użytkowej i motoryzacji
- Wymaga precyzyjnego doboru elementów
- Jest bardziej efektywna niż tradycyjne stabilizatory
Co to jest przetwornica step-up?
Przetwornica step-up to specjalistyczne urządzenie elektroniczne służące do podwyższania napięcia. Układ podnoszący napięcie znajduje szerokie zastosowanie w elektronice użytkowej, gdzie potrzebne jest uzyskanie wyższego napięcia z niższego źródła zasilania.
Konwerter napięcia w górę działa w oparciu o zjawisko indukcji elektromagnetycznej. Energia jest magazynowana w cewce podczas fazy włączenia, a następnie uwalniana przy wyłączeniu. Dzięki temu użytkownik może zasilać urządzenia wymagające wyższego napięcia, korzystając z niskonapięciowych źródeł zasilania.
Przetwornica boost przewyższa tradycyjne rozwiązania pod wieloma względami. Oferuje znacznie wyższą sprawność energetyczną, sięgającą nawet 95%. Charakteryzuje się również mniejszymi stratami mocy w porównaniu do klasycznych stabilizatorów liniowych.
Niezbędne elementy układu przetwornicy step-up
- Cewka indukcyjna: 100-470 μH, rdzeń ferrytowy
- Tranzystor MOSFET: napięcie 30-60V, prąd 10-20A
- Dioda Schottky'ego: napięcie wsteczne >40V
- Kondensator wejściowy: 100-470 μF, niskoimpdancyjny
- Kondensator wyjściowy: 220-1000 μF, low ESR
- Sterownik PWM: częstotliwość 100-500 kHz
- Rezystory do sprzężenia zwrotnego: 1%
- Radiator: powierzchnia min. 10 cm²
Jakość zastosowanych komponentów bezpośrednio wpływa na sprawność i niezawodność przetwornicy step up. Elementy wysokiej klasy zapewniają lepszą stabilność napięcia wyjściowego i dłuższą żywotność układu.
Schemat przetwornicy - jak działa każdy element?
Booster schemat elektroniczny składa się z kilku kluczowych sekcji. Cewka magazynuje energię podczas przewodzenia tranzystora, a dioda zapobiega przepływowi prądu w przeciwnym kierunku. Kondensatory wyjściowe wygładzają napięcie, zapewniając stabilne zasilanie.
Optymalizacja sprawności układu
Na sprawność przetwornicy step up schemat wpływają trzy główne czynniki: jakość elementów, częstotliwość przełączania i temperatura pracy. Wyższa częstotliwość przełączania pozwala na zmniejszenie gabarytów cewki, ale zwiększa straty przełączania. Optymalna temperatura pracy to 20-50°C.
Straty mocy występują głównie na elementach półprzewodnikowych i cewce. Ich minimalizacja wymaga starannego doboru komponentów.
Chłodzenie elementów jest kluczowe dla zachowania wysokiej sprawności. Radiator powinien być odpowiednio dobrany do mocy układu. Warto zastosować termoprzewodzącą pastę między elementami a radiatorem.
Dobór kondensatorów
Dla przetwornicy step up kluczowe są parametry ESR i pojemność kondensatorów. Kondensatory wejściowe powinny mieć niską impedancję dla częstotliwości przełączania. Na wyjściu stosujemy kondensatory o niskim ESR i wysokiej pojemności. Temperatura pracy nie powinna przekraczać 85°C.
Tętnienia napięcia wyjściowego zależą głównie od pojemności kondensatorów. Większa pojemność oznacza mniejsze tętnienia.
Żywotność kondensatorów elektrolitycznych spada dwukrotnie przy wzroście temperatury o 10°C. Należy zapewnić odpowiednią wentylację. Kondensatory polimerowe oferują dłuższą żywotność w wyższych temperaturach.
Wpływ układu PCB na działanie
W przetwornicy boost schemat PCB wymaga odpowiedniego projektowania ścieżek. Ścieżki prądowe powinny być szerokie i krótkie. Połączenia masy wymagają szczególnej uwagi przy prowadzeniu.
Elementy przełączające należy umieścić blisko siebie. Kondensatory wejściowe i wyjściowe powinny znajdować się jak najbliżej odpowiednich wyprowadzeń.
Ekranowanie EMI wymaga zastosowania płaszczyzny masy. Obszary o wysokiej częstotliwości należy oddzielić od sekcji analogowej.
Zastosowania praktyczne

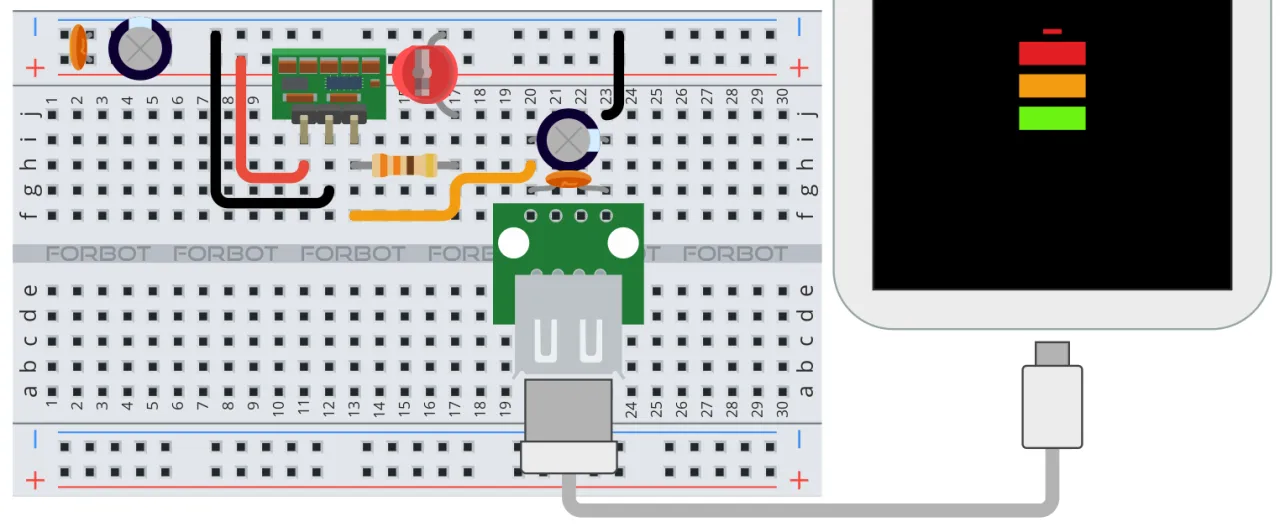

Konwerter napięcia w górę znajduje zastosowanie w zasilaczach LED, ładowarkach przenośnych i systemach fotowoltaicznych. Sprawdza się w zasilaniu urządzeń audio z baterii. Jest niezbędny w systemach zasilania awaryjnego. Świetnie radzi sobie w aplikacjach automotive.
Ograniczenia dotyczą głównie maksymalnej mocy wyjściowej. Zbyt duże przekształcenie napięcia zmniejsza sprawność. Wymagane jest też odpowiednie chłodzenie przy większych mocach.
Moc przetwornicy step up dobieramy z 30% zapasem. Należy uwzględnić straty na elementach.
Pomiary i diagnostyka
Podczas testowania układu podnoszącego napięcie należy zmierzyć napięcie wyjściowe, prąd wejściowy i temperaturę kluczowych elementów. Tętnienia napięcia wyjściowego sprawdzamy oscyloskopem. Pomiary EMI wymagają analizatora widma.
Niezbędne są: multimetr, oscyloskop i kamera termowizyjna.Napięcie wyjściowe powinno być stabilne w całym zakresie obciążenia. Tętnienia nie powinny przekraczać 1% napięcia wyjściowego. Temperatura elementów mocy musi pozostawać w bezpiecznym zakresie. Sprawność układu powinna przekraczać 85%.
Modernizacja i ulepszenia
Przetwornica boost schemat może zostać zmodernizowany poprzez wymianę elementów na nowsze generacje. Zastosowanie synchronicznego prostownika zwiększa sprawność. Dodanie układu PFC poprawia współczynnik mocy.
Zwiększenie mocy wymaga lepszego chłodzenia i bardziej wydajnych elementów. Równoległe łączenie tranzystorów zwiększa obciążalność.
Warto dodać zabezpieczenie nadprądowe i termiczne. Monitoring parametrów pracy zwiększa niezawodność.
Najważniejsze aspekty działania przetwornicy step-up
Przetwornica step-up to zaawansowane urządzenie elektroniczne, które skutecznie przekształca niskie napięcie wejściowe na wyższe napięcie wyjściowe. Jej działanie opiera się na precyzyjnym współdziałaniu kluczowych elementów: cewki, tranzystora, diody i kondensatorów. Sprawność urządzenia może osiągać nawet 95%, co czyni je znacznie wydajniejszym od tradycyjnych stabilizatorów liniowych.
Sukces projektu przetwornicy boost zależy od kilku kluczowych czynników. Najważniejsze to: odpowiedni dobór komponentów, prawidłowe zaprojektowanie płytki PCB oraz skuteczne chłodzenie elementów mocy. Szczególną uwagę należy zwrócić na jakość kondensatorów i właściwe prowadzenie ścieżek prądowych.
Diagnostyka i modernizacja układu podnoszącego napięcie wymaga systematycznego podejścia. Regularne pomiary parametrów pracy, monitoring temperatury oraz analiza tętnień napięcia wyjściowego pozwalają na wczesne wykrycie potencjalnych problemów. Dodanie zabezpieczeń i wykorzystanie nowoczesnych komponentów może znacząco zwiększyć niezawodność i wydajność układu.
