Dioda to fundamentalny element elektroniczny, który pozwala na przepływ prądu tylko w jednym kierunku. Jej główne elementy to anoda i katoda. Anoda to elektroda przyjmująca ładunek dodatni, podczas gdy katoda emituje elektrony. Zasada działania opiera się na złączu półprzewodnikowym typu p-n, gdzie przepływ prądu zachodzi tylko przy odpowiedniej polaryzacji.
Najważniejsze informacje:
- Dioda przewodzi prąd tylko w jednym kierunku
- Anoda przyjmuje ładunek dodatni i jest punktem wejścia prądu
- Katoda emituje elektrony i jest punktem wyjścia prądu
- Działanie opiera się na złączu p-n
- Prawidłowe działanie wymaga właściwej polaryzacji (dodatni na anodę, ujemny na katodę)
- Występuje w różnych typach: prostownicza, Zenera i impulsowa
Budowa diody i jej główne komponenty
Dioda to podstawowy element elektroniczny składający się z dwóch elektrod: anody i katody. Jej głównym zadaniem jest przewodzenie prądu w jednym kierunku i blokowanie go w przeciwnym. Konstrukcja diody opiera się na złączu półprzewodnikowym typu p-n.
Sercem diody jest złącze p-n wykonane z materiału półprzewodnikowego. To właśnie ono decyduje o właściwościach przewodzących elementu. Obszar typu p zawiera nadmiar dziur, a obszar typu n – nadmiar elektronów.
- Elektrody diody (anoda i katoda)
- Złącze półprzewodnikowe p-n
- Obudowa ochronna
- Wyprowadzenia zewnętrzne
- Oznaczenia identyfikacyjne
Każdy z tych elementów pełni krytyczną rolę w funkcjonowaniu diody. Odpowiednie wykonanie i połączenie wszystkich komponentów zapewnia prawidłowe działanie elementu.
Anoda w diodzie - charakterystyka i funkcje
Anoda to elektroda dodatnia diody. Jest ona wykonana z materiału półprzewodnikowego typu p.
W obszarze anody występuje nadmiar dziur (nośników dodatnich). To właśnie one umożliwiają przewodzenie prądu w kierunku przewodzenia.
Prawidłowe podłączenie anody jest kluczowe dla działania diody. Bez właściwej polaryzacji element nie będzie przewodził prądu.
Anoda odpowiada za przyjmowanie elektronów z obwodu zewnętrznego. Gdy jest podłączona do dodatniego bieguna źródła zasilania, przyciąga elektrony emitowane przez katodę. Proces ten umożliwia przepływ prądu przez diodę.
Katoda - kluczowy element przewodzenia prądu
Katoda stanowi ujemną elektrodę diody i jest wykonana z materiału półprzewodnikowego typu n. Zawiera ona nadmiar elektronów, które są głównymi nośnikami ładunku. W normalnych warunkach katoda pozostaje w stanie równowagi z anodą.
Struktura krystaliczna katody jest specjalnie domieszkowana, aby zwiększyć koncentrację elektronów. Jest to kluczowe dla efektywnego przewodzenia prądu. Materiał katody musi być odpowiednio dobrany do planowanego zastosowania.
Główną funkcją katody jest emisja elektronów. Gdy przyłożymy odpowiednie napięcie, elektrony zaczynają przepływać w kierunku anody.
W procesie przewodzenia katoda współpracuje z anodą. Sposób ich wzajemnego oddziaływania determinuje charakterystykę prądowo-napięciową elementu.
Jak działa złącze p-n w diodzie?
Złącze p-n to podstawa działania każdej diody półprzewodnikowej. W miejscu styku obszarów typu p i n powstaje warstwa zaporowa. To właśnie ona odpowiada za jednokierunkowe przewodzenie prądu.
Podczas polaryzacji w kierunku przewodzenia diody warstwa zaporowa zmniejsza się. Elektrony z obszaru typu n przemieszczają się do obszaru typu p. Proces ten umożliwia przepływ prądu przez element.
W przypadku polaryzacji zaporowej warstwa zaporowa rozszerza się. Blokuje ona przepływ elektronów między obszarami. Przez diodę płynie jedynie niewielki prąd wsteczny.
| Właściwość | Obszar typu p | Obszar typu n |
|---|---|---|
| Główne nośniki | Dziury | Elektrony |
| Domieszki | Akceptorowe | Donorowe |
| Potencjał | Dodatni | Ujemny |
Różnice między obszarami p i n są fundamentalne dla działania diody. To właśnie one umożliwiają jednokierunkowe przewodzenie prądu.

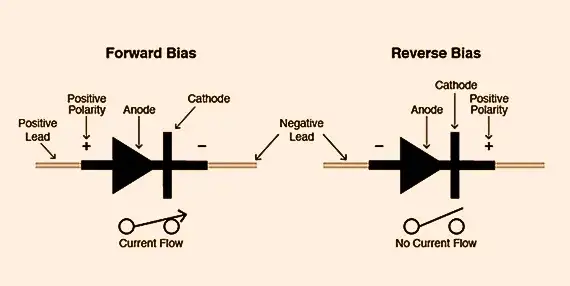

Polaryzacja diody - kierunek przewodzenia
Polaryzacja diody w kierunku przewodzenia wymaga podłączenia dodatniego potencjału do anody. Przy takim układzie następuje przepływ elektronów od katody do anody. Warstwa zaporowa ulega wtedy znacznemu zmniejszeniu.
Napięcie przewodzenia zależy od typu diody i materiału półprzewodnikowego. Dla typowej diody krzemowej wynosi ono około 0,7V. Po przekroczeniu tego progu dioda zaczyna przewodzić prąd.
W przypadku polaryzacji zaporowej prąd praktycznie nie płynie. Dioda działa jak otwarty wyłącznik.
Istnieją jednak specjalne typy diod, jak Zenera, które mogą pracować w kierunku zaporowym. Wykorzystuje się to do stabilizacji napięcia.
Czytaj więcej: Warszawa drukuje na wynajem – co warto wiedzieć?
Przepływ prądu przez diodę
Przepływ prądu przez diodę jest możliwy tylko w jednym kierunku. Gdy anoda ma wyższy potencjał niż katoda, elektrony przemieszczają się przez złącze p-n.
Po przekroczeniu napięcia przewodzenia, prąd gwałtownie wzrasta. Dioda zachowuje się wtedy jak zamknięty wyłącznik, umożliwiając przepływ ładunków elektrycznych.
Temperatura ma znaczący wpływ na przewodnictwo diody. Wraz ze wzrostem temperatury maleje napięcie przewodzenia.
- Napięcie przyłożone do elektrod diody
- Temperatura złącza
- Rodzaj materiału półprzewodnikowego
- Stan warstwy zaporowej
Zastosowania diód w elektronice
Dioda prostownicza znajduje szerokie zastosowanie w zasilaczach, gdzie przekształca prąd zmienny na stały. W układach zabezpieczających diody chronią przed przepięciami i odwrotną polaryzacją. Elementy te są również podstawą wielu układów logicznych.
Diody LED zrewolucjonizowały technikę oświetleniową. Diody Zenera stabilizują napięcie w układach elektronicznych. Diody impulsowe znajdują zastosowanie w układach wysokiej częstotliwości.
| Typ diody | Główne zastosowanie |
|---|---|
| Dioda prostownicza | Prostowanie prądu zmiennego |
| LED | Oświetlenie i sygnalizacja |
| Dioda Zenera | Stabilizacja napięcia |
| PIN | Układy wysokiej częstotliwości |
| Fotodioda | Detekcja światła |
Rozwój technologii półprzewodnikowych stale poszerza możliwości diod. Nowe materiały i metody produkcji zwiększają ich wydajność i niezawodność.
Parametry techniczne diód
Maksymalny prąd przewodzenia określa graniczną wartość prądu płynącego przez diodę. Napięcie wsteczne definiuje maksymalne napięcie w kierunku zaporowym.
Czas przełączania wyznacza szybkość reakcji diody. Pojemność złączowa wpływa na charakterystykę częstotliwościową elementu.
Prąd wsteczny określa szczelność diody w kierunku zaporowym. Im mniejszy prąd wsteczny, tym lepsza jakość elementu.
Parametry diody silnie zależą od temperatury. Wzrost temperatury zwiększa prąd wsteczny i zmniejsza napięcie przewodzenia.
Dobór diody do aplikacji
Wybór odpowiedniej diody zależy od wymagań aplikacji. Należy uwzględnić maksymalny prąd, napięcie wsteczne i szybkość przełączania.
Warunki pracy, takie jak temperatura i częstotliwość, mają kluczowe znaczenie. Dioda musi zachować stabilne parametry w całym zakresie roboczym. Koszty i dostępność również wpływają na ostateczny wybór elementu.
Częstym błędem jest niedoszacowanie parametrów diody. Zawsze należy uwzględnić margines bezpieczeństwa przy doborze elementu.
Praktyczne aspekty działania diod - co warto zapamiętać
Dioda to nie tylko prosty element elektroniczny, ale fundamentalny komponent wielu układów elektronicznych. Jej działanie opiera się na współpracy dwóch kluczowych elementów: anody i katody, połączonych złączem p-n. To właśnie ta konstrukcja umożliwia jednokierunkowy przepływ prądu, czyniąc diodę niezastąpionym elementem w elektronice.
Kluczem do efektywnego wykorzystania diod jest zrozumienie ich polaryzacji i parametrów technicznych. Właściwy dobór typu diody - czy to prostowniczej, Zenera czy impulsowej - ma zasadnicze znaczenie dla prawidłowego działania układu elektronicznego. Należy szczególnie zwrócić uwagę na maksymalny prąd przewodzenia, napięcie wsteczne oraz warunki pracy, w jakich element będzie funkcjonował.
Przyszłość elektroniki jest ściśle związana z rozwojem technologii diod. Postęp w dziedzinie materiałów półprzewodnikowych i metod produkcji stale poszerza możliwości aplikacyjne tych elementów, umożliwiając tworzenie coraz wydajniejszych i bardziej niezawodnych układów elektronicznych.
