Typoszeregi rezystorów to znormalizowane zestawy wartości rezystancji stosowane w elektronice. Określają one standardowe wartości oporników dostępnych na rynku. Rezystory produkowane są w różnych seriach, oznaczonych symbolem "E" z numerem (np. E3, E6, E12). Numer przy literze E wskazuje na liczbę dostępnych wartości w jednej dekadzie - im większy numer, tym więcej opcji do wyboru. Każda seria ma też określoną tolerancję, która mówi o możliwym odchyleniu od wartości nominalnej.
Najważniejsze informacje:- Typoszeregi ułatwiają dobór odpowiednich rezystorów w projektach
- Najpopularniejsze serie to E3, E6, E12, E24, E48, E96 i E192
- Tolerancja zmniejsza się wraz ze wzrostem numeru serii (od ±20% do ±0.5%)
- W praktyce najczęściej używa się typoszeregu E24
- System jest uniwersalny i stosowany na całym świecie
- Standaryzacja zapewnia kompatybilność między różnymi producentami
Czym są typoszeregi rezystorów?
Typoszereg rezystorów to znormalizowany system wartości oporników stosowanych w elektronice. Standardy rezystorów określają dokładne wartości oporności, które są powszechnie dostępne na rynku.
Klasyfikacja rezystorów opiera się na międzynarodowych normach, co znacząco ułatwia projektowanie układów elektronicznych. System ten jest używany przez producentów na całym świecie.
- Uniwersalny system oznaczania wartości
- Gwarantowana dostępność standardowych elementów
- Łatwy dobór zamienników między producentami
Oznaczenia w typoszeregach rezystorów
Szeregi rezystorów oznaczane są literą E z następującą po niej liczbą. Liczba ta wskazuje na ilość dostępnych wartości rezystorów w jednej dekadzie. Im wyższy numer przy literze E, tym więcej wartości jest dostępnych do wyboru.
| Seria | Liczba wartości na dekadę |
|---|---|
| E3 | 3 |
| E6 | 6 |
| E12 | 12 |
| E24 | 24 |
| E48 | 48 |
| E96 | 96 |
| E192 | 192 |
Czytaj więcej: Miernik cyfrowy uniwersalny: Co to jest i jak go używać?

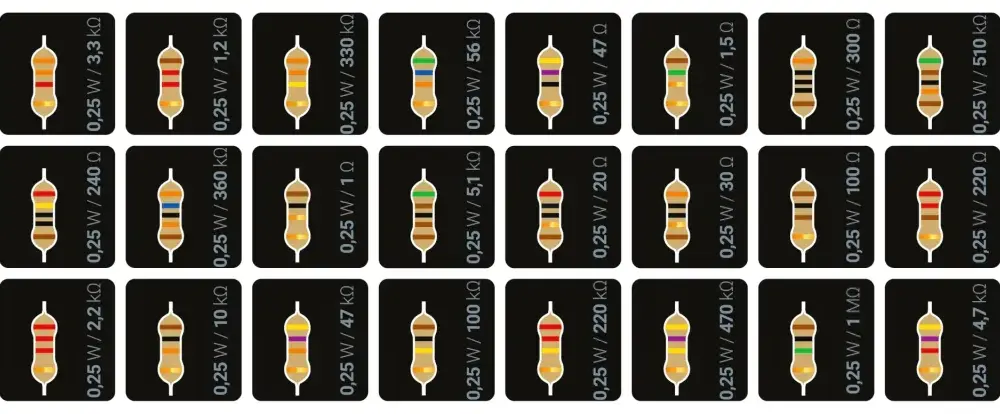

Serie typoszeregów i ich wartości
Serie rezystorów różnią się między sobą ilością dostępnych wartości. Każda kolejna seria oferuje dokładniejszy podział wartości oporności.
Wybór odpowiedniej serii zależy od wymagań projektowych. Im wyższa precyzja wymagana, tym wyższą serię należy wybrać.
- E3: 1,0; 2,2; 4,7
- E6: 1,0; 1,5; 2,2; 3,3; 4,7; 6,8

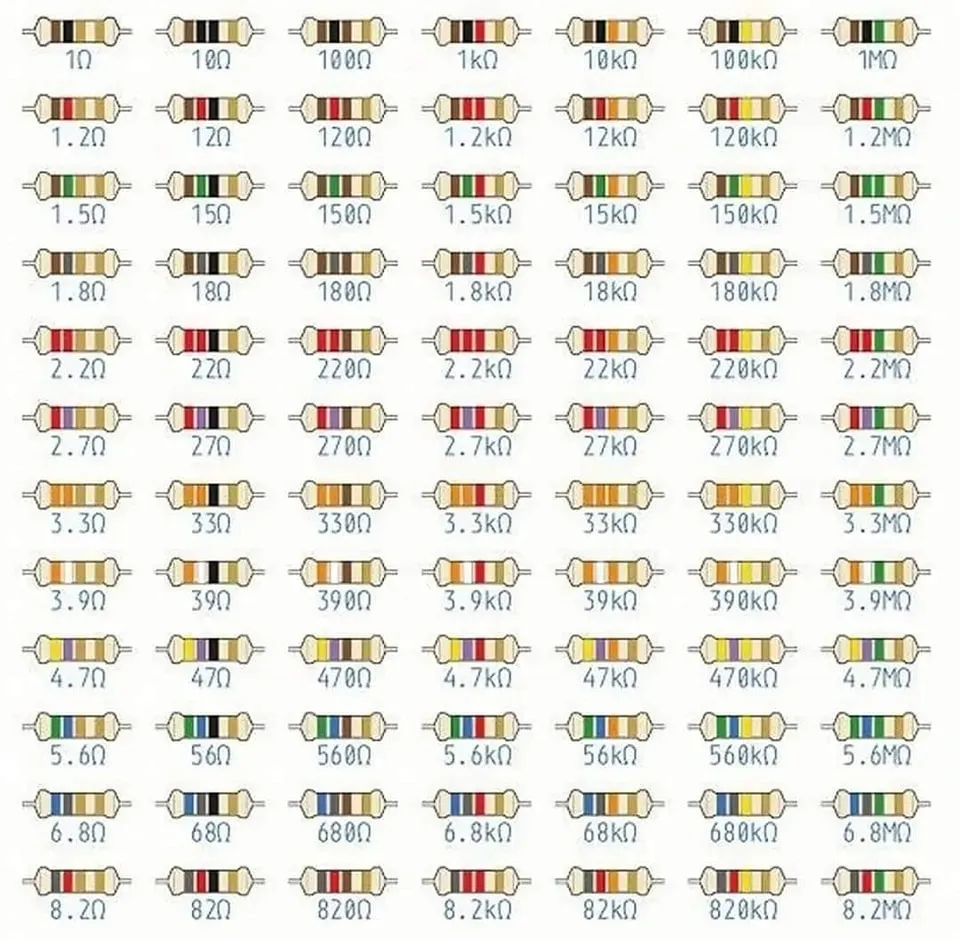

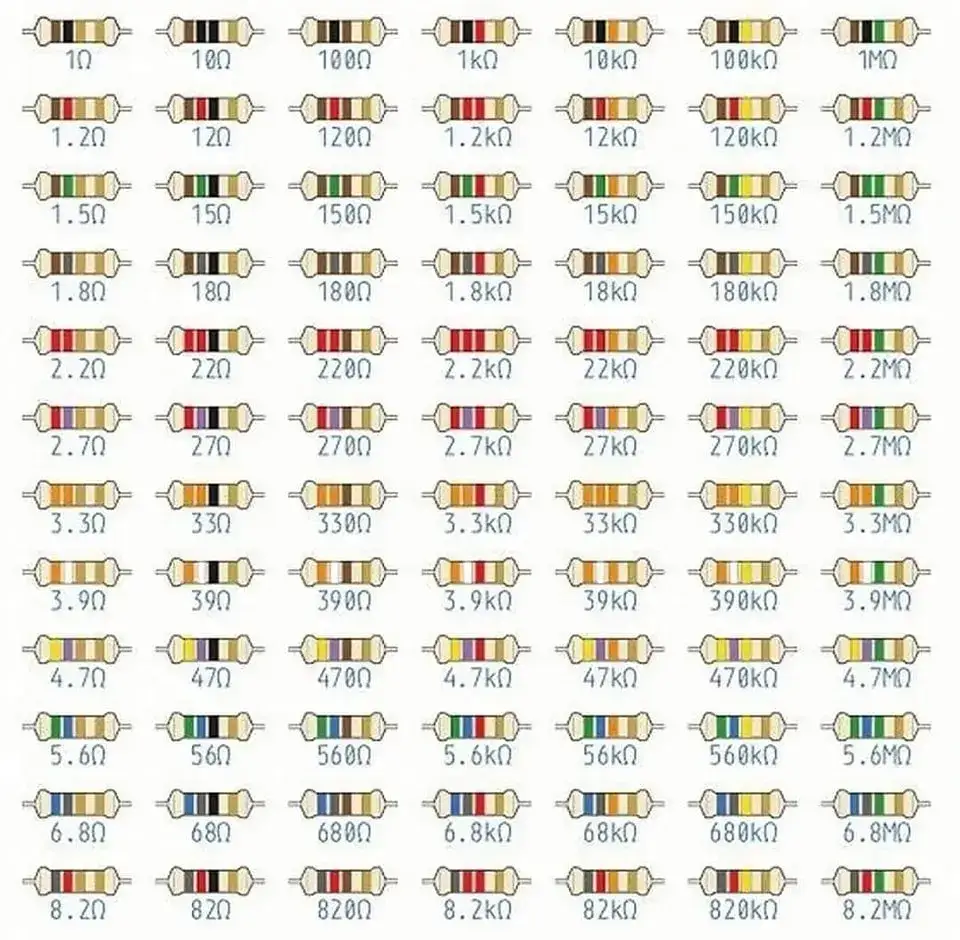

- E12: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2
- E24: wartości od 1,0 do 9,1 w 24 krokach
- E48: wartości od 1,00 do 9,53 w 48 krokach
- E96: wartości od 1,00 do 9,76 w 96 krokach
- E192: wartości od 1,000 do 9,876 w 192 krokach
E3 i E6 - podstawowe serie
Typoszereg rezystorów E3 zawiera tylko 3 podstawowe wartości na dekadę. Jest stosowany w prostych układach elektronicznych, gdzie nie jest wymagana duża precyzja.
Seria E6 oferuje już 6 wartości na dekadę. Ta seria jest często wykorzystywana w amatorskich projektach elektronicznych i podstawowych zastosowaniach przemysłowych.
E12 i E24 - popularne serie
Szeregi rezystorów E12 i E24 są najczęściej używane w praktyce. Oferują dobry kompromis między dostępnością a precyzją doboru wartości.
E24 jest obecnie standardem w większości zastosowań amatorskich. Umożliwia wystarczająco dokładny dobór wartości dla większości projektów.
E48, E96 i E192 - serie precyzyjne
Serie rezystorów E48, E96 i E192 są wykorzystywane w profesjonalnych zastosowaniach. Znajdują zastosowanie w precyzyjnych układach pomiarowych, sprzęcie medycznym i laboratoryjnym.
Te wysokoprecyzyjne typoszeregi rezystorów umożliwiają bardzo dokładny dobór wartości. Są niezbędne w układach wymagających minimalnych tolerancji i wysokiej stabilności.
Tolerancje w typoszeregach rezystorów
Tolerancja określa maksymalne dopuszczalne odchylenie rzeczywistej wartości rezystora od wartości nominalnej. Im wyższa seria, tym mniejsza tolerancja elementów.
Precyzyjne wartości rezystorów są kluczowe w wielu zastosowaniach. Wybór odpowiedniej tolerancji wpływa na końcową dokładność układu.
| Seria | Tolerancja |
|---|---|
| E6 | ±20% |
| E12 | ±10% |
| E24 | ±5% |
| E48 | ±2% |
| E96 | ±1% |
| E192 | ±0.5% |
Zastosowanie typoszeregów w praktyce
Typoszeregi rezystorów są fundamentem projektowania elektronicznego. Umożliwiają szybki i pewny dobór elementów o odpowiednich wartościach dla konkretnych zastosowań.
W praktyce najczęściej wykorzystuje się serię E24. Jest ona wystarczająca dla większości zastosowań amatorskich i wielu profesjonalnych.
Precyzyjne serie znajdują zastosowanie w specjalistycznej aparaturze. Wykorzystuje się je tam, gdzie kluczowa jest dokładność i stabilność parametrów.
- Układy zasilające
- Dzielniki napięcia
- Układy pomiarowe
- Sprzęt medyczny
- Aparatura laboratoryjna
Jak dobrać odpowiedni typoszereg?
Wybór odpowiedniej serii zależy przede wszystkim od wymagań projektowych. Należy uwzględnić wymaganą precyzję i dopuszczalną tolerancję.
Dla projektów amatorskich zazwyczaj wystarczy seria E24. Zapewnia ona dobry kompromis między dostępnością a dokładnością.
W zastosowaniach profesjonalnych kluczowa jest analiza wymagań. Serie E48 i wyższe stosuje się gdy potrzebna jest wysoka precyzja.
Świadomy wybór typoszeregów - klucz do sukcesu w projektowaniu
Typoszereg rezystorów to podstawowe narzędzie w projektowaniu elektronicznym, które znacząco upraszcza proces doboru komponentów. Dzięki zestandaryzowanym wartościom i określonym tolerancjom, można łatwo dobrać odpowiedni element do konkretnego zastosowania.
Dla większości projektów amatorskich i podstawowych zastosowań profesjonalnych, seria E24 oferuje optymalny kompromis między precyzją a dostępnością. Serie rezystorów E48, E96 i E192 są niezbędne w specjalistycznych aplikacjach, gdzie kluczowa jest wysoka dokładność.
Znajomość standardów rezystorów i ich tolerancji pozwala na świadome projektowanie układów elektronicznych. Jest to szczególnie istotne przy tworzeniu precyzyjnych układów pomiarowych, sprzętu medycznego czy zaawansowanych projektów przemysłowych.
