Miernik cyfrowy uniwersalny, znany również jako multimetr, to wszechstronne urządzenie pomiarowe. Służy do pomiaru różnych wartości elektrycznych, takich jak napięcie, natężenie prądu czy rezystancja. Znajduje szerokie zastosowanie w elektronice, mechanice i wielu innych dziedzinach. Mierniki cyfrowe wyświetlają wyniki na ekranie LCD, co zapewnia łatwy odczyt i wysoką precyzję pomiarów. Są niezbędnym narzędziem w warsztatach, serwisach i laboratoriach.
Najważniejsze informacje:- Mierzy napięcie, prąd, rezystancję i inne wartości elektryczne
- Dostępny w wersji analogowej i cyfrowej
- Posiada funkcje takie jak True RMS i automatyczny dobór zakresu
- Kluczowy w diagnostyce i naprawie urządzeń elektrycznych
- Wybór miernika zależy od zakresu pomiarowego i dokładności
- Wyposażony w zabezpieczenia dla bezpiecznego użytkowania
Definicja miernika cyfrowego uniwersalnego
Miernik cyfrowy uniwersalny, znany również jako multimetr lub tester elektryczny, to wszechstronne urządzenie pomiarowe wykorzystywane w elektronice i elektryce. Ten przyrząd pomiarowy służy do pomiaru różnych parametrów elektrycznych, takich jak napięcie, natężenie prądu czy rezystancja. Miernik uniwersalny łączy w sobie funkcje kilku pojedynczych urządzeń, co czyni go niezbędnym narzędziem dla profesjonalistów i amatorów.
Nowoczesne mierniki cyfrowe wyposażone są w wyświetlacz LCD, który zapewnia dokładny i łatwy odczyt wyników pomiarów. Dzięki temu urządzeniu możliwe jest szybkie diagnozowanie problemów w obwodach elektrycznych oraz weryfikacja poprawności działania różnych komponentów elektronicznych.
- Wielofunkcyjność - pomiar wielu parametrów jednym urządzeniem
- Dokładność pomiaru dzięki cyfrowemu wyświetlaczowi
- Kompaktowe rozmiary ułatwiające przenoszenie i użytkowanie
- Automatyczny dobór zakresu pomiarowego
- Zabezpieczenia chroniące przed przepięciami i przeciążeniami
Parametry mierzone przez miernik cyfrowy
Miernik elektroniczny jest zdolny do pomiaru szerokiego spektrum parametrów elektrycznych. Jego wszechstronność sprawia, że jest niezastąpiony w wielu dziedzinach techniki.
| Parametr | Jednostka |
|---|---|
| Napięcie stałe (DC) | Volt (V) |
| Napięcie zmienne (AC) | Volt (V) |
| Natężenie prądu | Amper (A) |
| Rezystancja | Ohm (Ω) |
| Pojemność | Farad (F) |
| Częstotliwość | Hertz (Hz) |
Czytaj więcej: Wioślak: Kim jest i jak żyje? Tajniki świata wioślarstwa
Zastosowania miernika cyfrowego uniwersalnego
W przemyśle elektronicznym miernik cyfrowy uniwersalny jest nieodzownym narzędziem do testowania i diagnozowania układów. Inżynierowie wykorzystują go do weryfikacji poprawności działania projektowanych obwodów oraz lokalizacji usterek w gotowych urządzeniach.
Mechanicy samochodowi regularnie sięgają po miernik napięcia i prądu podczas diagnostyki systemów elektrycznych pojazdów. Pozwala im to szybko wykryć problemy z akumulatorem, alternatorem czy instalacją elektryczną auta.
W branży budowlanej elektrycy używają multimetrów do sprawdzania instalacji elektrycznych w budynkach. Umożliwia to zapewnienie bezpieczeństwa i zgodności z normami elektrycznymi.
- Testowanie baterii i akumulatorów
- Sprawdzanie bezpieczników i przewodów
- Diagnozowanie problemów z gniazdkami i przełącznikami
- Weryfikacja działania domowych urządzeń elektrycznych
Rodzaje mierników cyfrowych
Mierniki analogowe
Mierniki analogowe wykorzystują wskazówkę i skalę do prezentacji wyników pomiarów. Ich działanie opiera się na zjawisku elektromagnetycznym, gdzie prąd przepływający przez cewkę powoduje wychylenie wskazówki.
Choć mniej precyzyjne od cyfrowych odpowiedników, mierniki analogowe mają swoje zalety. Są niezawodne, nie wymagają baterii i pozwalają na łatwe obserwowanie trendów zmian mierzonych wartości.
Mierniki cyfrowe
Mierniki cyfrowe prezentują wyniki w formie numerycznej na wyświetlaczu LCD. Wykorzystują zaawansowane układy elektroniczne do przetwarzania sygnałów i zapewnienia wysokiej dokładności pomiarów.
Główne zalety mierników cyfrowych to precyzja, łatwość odczytu oraz dodatkowe funkcje, takie jak automatyczny dobór zakresu czy możliwość zapisu wyników. Są bardziej wszechstronne i oferują większą funkcjonalność niż mierniki analogowe.
Kluczowe funkcje nowoczesnych mierników cyfrowych
Współczesne mierniki cyfrowe oferują szereg zaawansowanych funkcji, które znacznie ułatwiają pracę i zwiększają możliwości pomiarowe. Oto kilka z nich, które warto znać:
- Auto-range - automatyczny dobór zakresu pomiarowego, eliminujący konieczność ręcznego ustawiania
- True RMS - dokładny pomiar wartości skutecznej napięcia i prądu zmiennego, nawet dla przebiegów odkształconych
- Data hold - zatrzymanie wyniku pomiaru na wyświetlaczu, przydatne przy pomiarach w trudno dostępnych miejscach
- Backlight - podświetlenie wyświetlacza ułatwiające odczyt w słabo oświetlonych miejscach
- Auto power-off - automatyczne wyłączanie urządzenia po okresie bezczynności, oszczędzające baterię
Jak wybrać odpowiedni miernik cyfrowy?
Wybór odpowiedniego miernika cyfrowego zależy od twoich potrzeb i zastosowań. Zwróć uwagę na zakres pomiarowy - upewnij się, że obejmuje on wartości, które będziesz mierzyć najczęściej.
Dokładność pomiaru to kolejny kluczowy czynnik. Profesjonaliści powinni wybierać modele o wyższej precyzji, podczas gdy do zastosowań domowych wystarczy standardowa dokładność.
Nie zapomnij o dodatkowych funkcjach, takich jak pomiar temperatury czy test diod. Mogą one znacznie rozszerzyć możliwości twojego miernika uniwersalnego.
| Model | Dokładność | Zakres napięcia DC | Funkcje dodatkowe | Cena |
|---|---|---|---|---|
| BasicMeter 100 | ±0.5% | 0-600V | Pomiar temperatury | 150 zł |
| ProMeter 500 | ±0.1% | 0-1000V | True RMS, Bluetooth | 500 zł |
| ExpertMeter 1000 | ±0.05% | 0-1500V | Data logging, Oscyloskop | 1200 zł |
Bezpieczeństwo podczas korzystania z miernika cyfrowego
Bezpieczeństwo jest kluczowe podczas pracy z miernikiem cyfrowym. Zawsze czytaj instrukcję obsługi przed pierwszym użyciem i stosuj się do zaleceń producenta. Nigdy nie przekraczaj maksymalnych wartości pomiarowych określonych dla twojego urządzenia.
Przed każdym pomiarem sprawdź stan przewodów pomiarowych i obudowy miernika. Uszkodzenia mogą prowadzić do niebezpiecznych sytuacji. Zawsze wybieraj odpowiedni zakres pomiarowy i kategorię bezpieczeństwa (CAT) dostosowaną do mierzonego obwodu.
- Używaj miernika tylko zgodnie z jego przeznaczeniem i specyfikacją
- Nie dokonuj pomiarów w mokrym lub wilgotnym środowisku
- Trzymaj palce za osłonami sond pomiarowych
- Odłącz przewody pomiarowe przed otwarciem obudowy miernika
- Nie używaj miernika, jeśli wydaje się uszkodzony lub działa nieprawidłowo
- Zawsze najpierw podłączaj przewód masy, a dopiero potem przewód pod napięciem

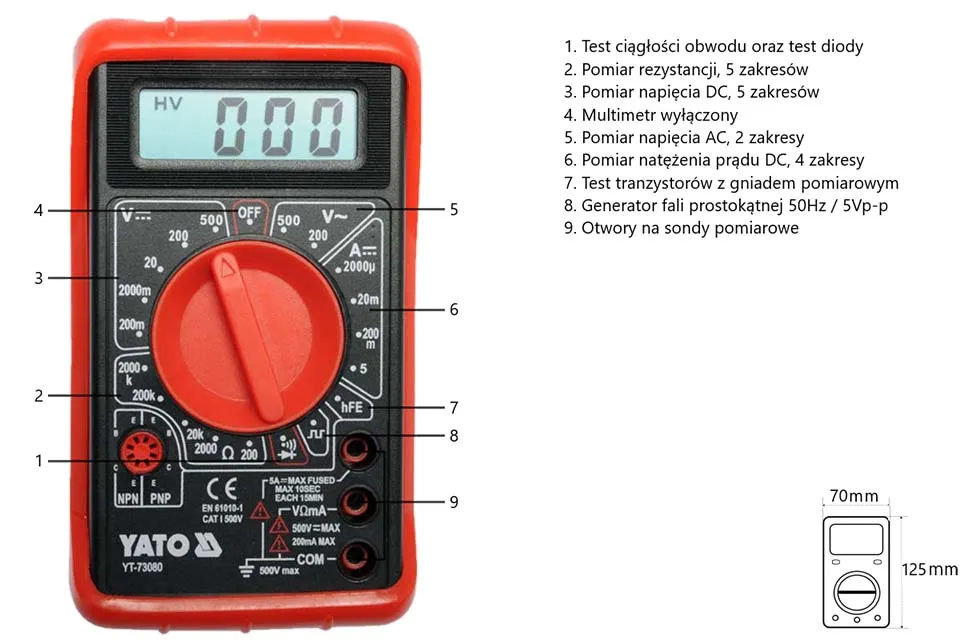

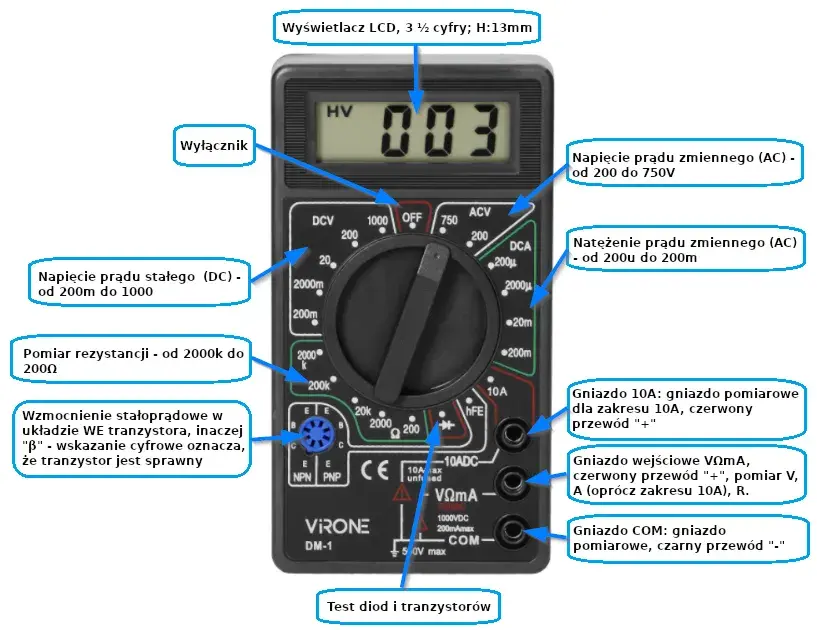

Jak prawidłowo używać miernika cyfrowego?
Zacznij od wyboru odpowiedniej funkcji pomiarowej na mierniku uniwersalnym. Ustaw pokrętło na żądany parametr: napięcie (V), prąd (A), rezystancję (Ω) lub inną potrzebną wielkość.
Podłącz przewody pomiarowe do odpowiednich gniazd miernika. Czarny przewód zawsze podłączaj do gniazda COM (wspólnego), a czerwony do gniazda odpowiadającego wybranemu parametrowi.
Przyłóż sondy pomiarowe do badanego obwodu. Przy pomiarze napięcia podłączaj je równolegle, a przy pomiarze prądu - szeregowo. Pamiętaj o zachowaniu odpowiedniej polaryzacji przy pomiarach DC.
Odczytaj wynik z wyświetlacza miernika cyfrowego. Jeśli widzisz "OL" lub "1", oznacza to przekroczenie zakresu - zmień na wyższy zakres pomiarowy. Po zakończeniu pomiaru odłącz sondy od obwodu, a następnie od miernika.
Konserwacja i przechowywanie miernika cyfrowego
Regularnie czyść obudowę miernika cyfrowego miękką, lekko wilgotną ściereczką. Unikaj używania rozpuszczalników czy agresywnych środków czyszczących, które mogą uszkodzić plastik. Okresowo sprawdzaj stan baterii i wymieniaj je, gdy to konieczne.
Przechowuj swój multimetr w suchym, chłodnym miejscu, z dala od źródeł ciepła i silnych pól magnetycznych. Jeśli nie używasz go przez dłuższy czas, wyjmij baterie, aby uniknąć wycieku i uszkodzenia urządzenia.
- Zaniedbywanie regularnego czyszczenia i kontroli stanu urządzenia
- Przechowywanie miernika w wilgotnym lub zakurzonym środowisku
- Zostawianie baterii w nieużywanym przez długi czas mierniku
- Używanie niewłaściwych bezpieczników przy wymianie
Klucz do precyzyjnych pomiarów elektrycznych
Miernik cyfrowy uniwersalny to niezbędne narzędzie dla każdego, kto pracuje z elektroniką lub elektryką. Jego wszechstronność, precyzja i łatwość obsługi czynią go niezastąpionym w diagnozowaniu i rozwiązywaniu problemów elektrycznych zarówno w profesjonalnych zastosowaniach, jak i w codziennym życiu.
Wybór odpowiedniego multimetru zależy od indywidualnych potrzeb i zakresu zastosowań. Nowoczesne modele oferują zaawansowane funkcje, takie jak True RMS czy automatyczny dobór zakresu, które znacznie ułatwiają pracę. Pamiętaj jednak, że niezależnie od wybranego modelu, kluczowe jest przestrzeganie zasad bezpieczeństwa i prawidłowa obsługa urządzenia.
Regularna konserwacja i właściwe przechowywanie miernika uniwersalnego zapewnią jego długotrwałą i niezawodną pracę. Inwestycja w dobrej jakości miernik cyfrowy i nauka jego prawidłowego użytkowania to krok w stronę precyzyjnych pomiarów i bezpiecznej pracy z elektrycznością.
