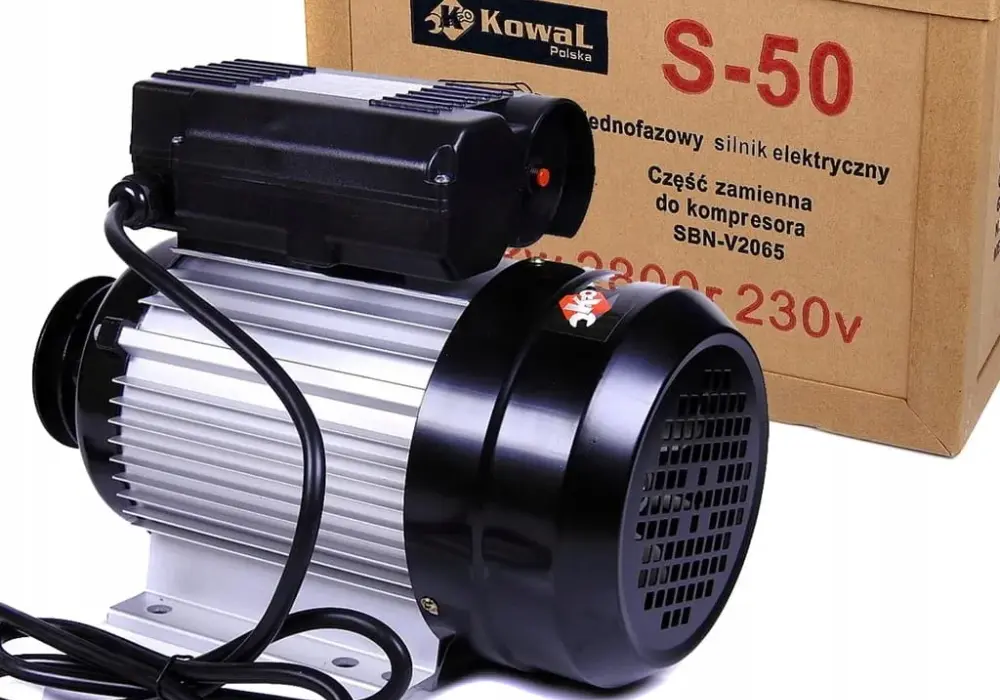

Silnik elektryczny 230V to jednofazowe urządzenie przekształcające energię elektryczną w mechaniczną. Jest powszechnie stosowany w gospodarstwach domowych i przemyśle. Składa się z wirnika, stojana oraz kondensatorów. Działa na zasadzie indukcji elektromagnetycznej. Po podłączeniu do sieci 230V generuje moment obrotowy niezbędny do pracy urządzeń.
Najważniejsze informacje:- Zasilanie z sieci jednofazowej 230V
- Prosty w obsłudze i instalacji
- Znajduje zastosowanie w urządzeniach codziennego użytku
- Charakteryzuje się cichą pracą
- Posiada kompaktowe wymiary
- Wymaga kondensatora do rozruchu
- Ma niższą wydajność niż silniki trójfazowe
Przygotowanie do podłączenia silnika elektrycznego
Silnik elektryczny włączony do źródła napięcia 230V to powszechnie stosowane urządzenie w gospodarstwach domowych i przemyśle. Wymaga on odpowiedniego przygotowania przed instalacją. Bezpieczne podłączenie silnika 230V wymaga podstawowej wiedzy technicznej.
Do prawidłowej instalacji silnika jednofazowego potrzebne są specjalistyczne narzędzia i materiały. Przestrzeganie procedur montażowych zapewnia długotrwałą eksploatację. Właściwy montaż silnika elektrycznego 230V gwarantuje bezawaryjną pracę.
- Miernik uniwersalny
- Zestaw śrubokrętów izolowanych
- Szczypce izolowane
- Przewody elektryczne odpowiedniej średnicy
- Złączki elektryczne
- Taśma izolacyjna
- Zabezpieczenia nadprądowe
- Wyłącznik różnicowoprądowy
Podczas zasilania silnika elektrycznego kluczowe jest przestrzeganie zasad bezpieczeństwa. Nieprawidłowa instalacja może prowadzić do porażenia prądem lub uszkodzenia urządzenia.
Zabezpieczenia elektryczne przy instalacji silnika 230V
Podstawowym elementem bezpiecznej instalacji jest dobór odpowiednich zabezpieczeń nadprądowych. Wyłącznik różnicowoprądowy chroni przed porażeniem. Zabezpieczenia termiczne zapobiegają przegrzaniu silnika.
Każdy silnik elektryczny włączony do źródła napięcia 230V wymaga właściwego doboru przekroju przewodów. Należy stosować przewody o odpowiedniej izolacji. System zabezpieczeń musi być dobrany do parametrów silnika.
| Typ zabezpieczenia | Parametry | Zastosowanie | Uwagi |
| Nadprądowe | 10-16A | Ochrona przed zwarciem | Dobór do mocy silnika |
| Różnicowoprądowe | 30mA | Ochrona przeciwporażeniowa | Wymagane zawsze |
| Termiczne | Zależne od mocy | Ochrona przed przegrzaniem | W niektórych modelach wbudowane |
| Przeciążeniowe | 1.1-1.5x prąd znamionowy | Ochrona przed przeciążeniem | Regulowane |
Oznaczenia na zaciskach silnika - co oznaczają poszczególne symbole?
Prawidłowe podłączenie wymagana znajomości oznaczeń na zaciskach. Symbol L oznacza przewód fazowy, a N przewód neutralny.
Oznaczenia U1 i U2 wskazują na początki i końce uzwojeń głównych. Symbole Z1 i Z2 dotyczą uzwojeń pomocniczych.
Zacisk PE lub symbol uziemienia służy do podłączenia przewodu ochronnego. Na obudowie można znaleźć strzałkę wskazującą kierunek obrotów.
- L - zacisk przewodu fazowego
- N - zacisk przewodu neutralnego
- PE - zacisk uziemienia ochronnego
- U1/U2 - zaciski uzwojenia głównego
- Z1/Z2 - zaciski uzwojenia pomocniczego
- C - zacisk kondensatora rozruchowego
Schemat podłączenia silnika krok po kroku
Jak podłączyć silnik 230V zgodnie z zasadami bezpieczeństwa? Najpierw należy sprawdzić zgodność parametrów silnika z siecią zasilającą. Przed rozpoczęciem prac trzeba odłączyć zasilanie.
Rozpoczynamy od identyfikacji wszystkich zacisków. Przygotowujemy odpowiednie przewody.
Kolejnym krokiem jest podłączenie przewodu ochronnego PE. Jest to najważniejszy element bezpieczeństwa.
Następnie łączymy przewód neutralny i fazowy. Sprawdzamy poprawność wszystkich połączeń.
Na końcu montujemy zabezpieczenia i osłony. Upewniamy się, że wszystko jest dobrze dokręcone.
Podłączenie przewodu neutralnego i fazowego
Przewód neutralny (N) podłączamy do odpowiednio oznaczonego zacisku na silniku. Należy użyć przewodu o przekroju dostosowanym do mocy silnika. Połączenie musi być solidne i pewne.
Schemat podłączenia silnika jednofazowego wskazuje na konieczność właściwego podłączenia przewodu fazowego. Fazę podłączamy do zacisku oznaczonego literą L. Przewód fazowy wymaga szczególnej uwagi podczas montażu.
Po wykonaniu połączeń sprawdzamy ich stabilność. Luźne połączenia mogą prowadzić do awarii.
Instalacja zabezpieczeń dodatkowych
Montaż wyłącznika różnicowoprądowego jest obowiązkowy. Należy go zainstalować przed przewodem zasilającym silnik.
Zabezpieczenie termiczne montujemy zgodnie ze schematem podłączenia silnika jednofazowego. Jego próg zadziałania ustawiamy według parametrów znamionowych.
Kondensator rozruchowy wymaga odpowiedniej obudowy ochronnej. Podłączamy go do zacisków oznaczonych symbolem C.
Pierwsze uruchomienie silnika - na co zwrócić uwagę?
Przed włączeniem sprawdzamy wszystkie połączenia mechaniczne. Silnik powinien być stabilnie zamocowany.
Obserwujemy kierunek obrotów silnika elektrycznego włączonego do źródła napięcia 230V. Nasłuchujemy nietypowych dźwięków.
Kontrolujemy temperaturę obudowy podczas pracy. Zbyt wysoka może świadczyć o problemach.
Mierzymy pobór prądu podczas rozruchu i pracy. Wartości powinny być zgodne z danymi znamionowymi.
| Objaw | Przyczyna | Rozwiązanie |
| Silnik nie startuje | Uszkodzony kondensator | Wymiana kondensatora |
| Głośna praca | Luźne mocowanie | Dokręcenie elementów |
| Przegrzewanie | Przeciążenie | Sprawdzenie obciążenia |
Typowe błędy przy podłączaniu silnika 230V
Najczęstszym błędem jest pomijanie przewodu ochronnego PE. Niewłaściwe uziemienie stwarza ryzyko porażenia. Brak tego zabezpieczenia jest niedopuszczalny.
Złe dobranie przekroju przewodów prowadzi do przegrzewania instalacji. Przewody muszą być dostosowane do mocy silnika. Stosowanie "zamienników" jest niebezpieczne.
Nieprawidłowe podłączenie kondensatora rozruchowego skutkuje problemami z uruchomieniem. Zasilanie silnika elektrycznego wymaga właściwego doboru pojemności kondensatora. Niektórzy próbują stosować przypadkowe kondensatory.
Skutki błędów mogą być bardzo poważne. Możliwe jest uszkodzenie silnika lub zagrożenie pożarowe.
Konserwacja i przeglądy techniczne
Regularne czyszczenie zapobiega przegrzewaniu się silnika. Należy usuwać kurz i zanieczyszczenia.
Kontrola połączeń elektrycznych powinna odbywać się co 6 miesięcy. Sprawdzamy stan izolacji przewodów.
Łożyska wymagają okresowego smarowania. Używamy tylko dedykowanych środków.
Pomiary elektryczne wykonujemy raz w roku. Dokumentujemy wyniki pomiarów.
Przeglądy techniczne są kluczowe dla bezpieczeństwa. Wykrywają potencjalne problemy zanim staną się groźne. Zapobiegają kosztownym awariom.
Warto prowadzić dokumentację wszystkich przeglądów. Zapisujemy daty i zakres wykonanych prac. Pomoże to w planowaniu kolejnych konserwacji.
Profesjonalna instalacja silnika elektrycznego 230V - klucz do bezpiecznej eksploatacji
Podłączenie silnika 230V wymaga systematycznego podejścia i przestrzegania zasad bezpieczeństwa. Prawidłowa instalacja zaczyna się od przygotowania odpowiednich narzędzi i materiałów. Kluczowe jest zrozumienie oznaczeń i symboli na zaciskach.
Bezpieczna instalacja silnika jednofazowego opiera się na właściwym doborze i montażu zabezpieczeń elektrycznych. Wyłącznik różnicowoprądowy, zabezpieczenia termiczne i nadprądowe stanowią niezbędną ochronę. Regularne przeglądy i konserwacja zapewniają długotrwałą, bezawaryjną pracę urządzenia.
Unikanie typowych błędów instalacyjnych i stosowanie się do schematu podłączenia silnika jednofazowego gwarantuje bezpieczeństwo użytkowania. Pierwsze uruchomienie i systematyczna kontrola parametrów pracy pozwalają wcześnie wykryć potencjalne problemy. Warto pamiętać, że prawidłowo zainstalowany i konserwowany silnik elektryczny będzie służył przez wiele lat.
