Jak działa stojan silnika elektrycznego - ważne funkcje i zasady pracy

Stojan, zwany także statorem, to nieruchoma część silnika elektrycznego. Otacza on wirnik i pełni kluczową rolę w przekształcaniu energii elektrycznej w mechaniczną. Składa się z rdzenia z blach ferromagnetycznych i kadłuba. W żłobkach rdzenia umieszczone są uzwojenia, które generują pole magnetyczne. Stojan jest niezbędny do prawidłowego funkcjonowania silnika, wpływając na jego wydajność, moc i sprawność.

• Stojan to stacjonarny element silnika elektrycznego
• Składa się z rdzenia i kadłuba
• Zawiera uzwojenia generujące pole magnetyczne
• Wpływa na kluczowe parametry pracy silnika
• Występuje w silnikach asynchronicznych i synchronicznych
• Jego konstrukcja ma znaczenie dla efektywności energetycznej

Czym jest stojan i jego kluczowa funkcja w silniku elektrycznym

Stojan silnika elektrycznego to nieruchoma część maszyny, która otacza wirnik i pełni kluczową rolę w generowaniu pola magnetycznego. Składa się z rdzenia wykonanego z blach ferromagnetycznych oraz uzwojeń, przez które przepływa prąd elektryczny. Stator silnika jest odpowiedzialny za przekształcanie energii elektrycznej w energię mechaniczną poprzez interakcję z wirnikiem.

Głównym zadaniem stojana maszyny elektrycznej jest wytworzenie wirującego pola magnetycznego, które wprawia w ruch wirnik. To pole powstaje dzięki odpowiedniemu rozmieszczeniu uzwojeń w żłobkach rdzenia stojana. Konstrukcja stojana silnika elektrycznego ma kluczowe znaczenie dla wydajności i sprawności całego urządzenia.

• Generowanie wirującego pola magnetycznego
• Przekształcanie energii elektrycznej w mechaniczną
• Zapewnienie stabilności mechanicznej silnika
• Odprowadzanie ciepła powstałego podczas pracy

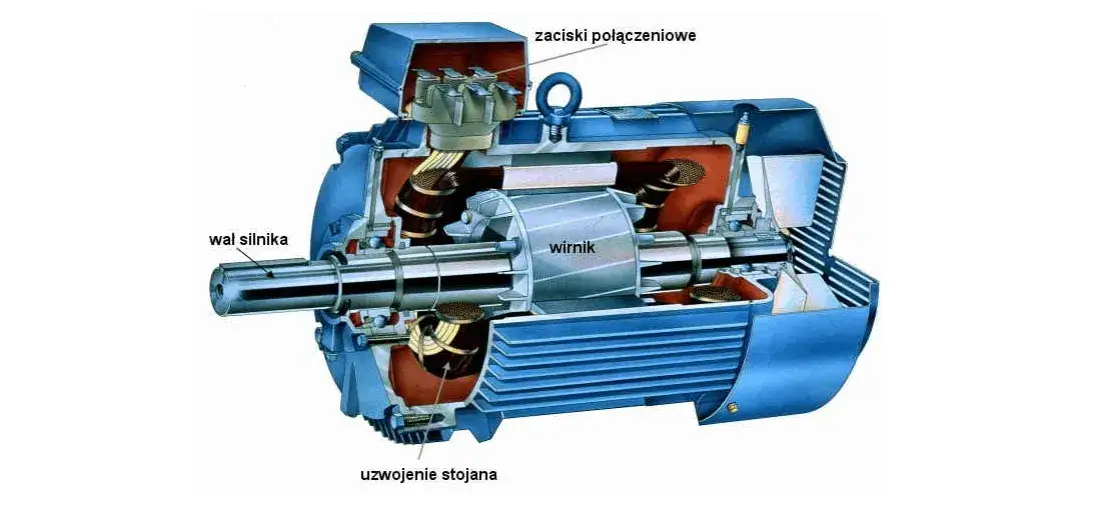

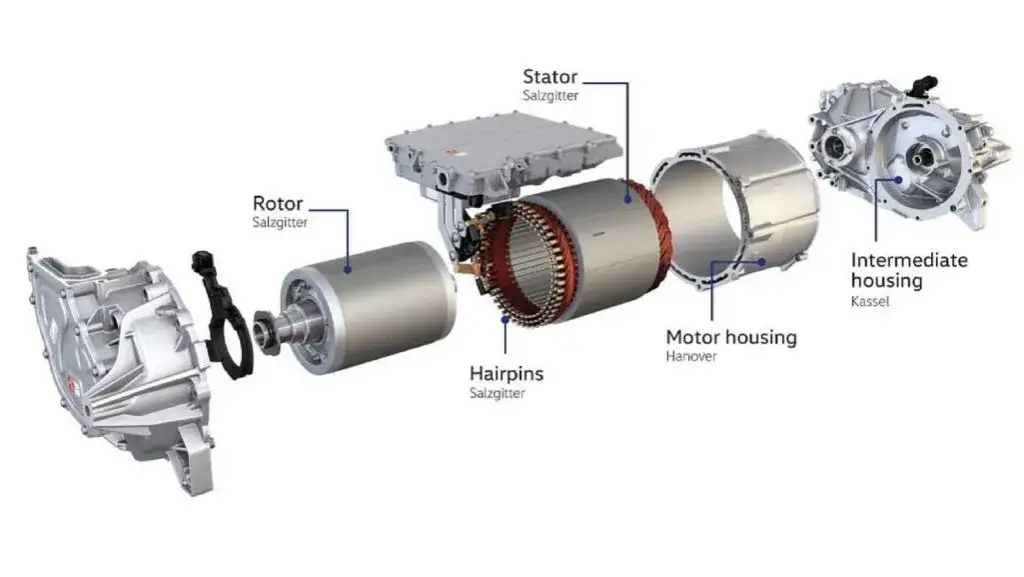

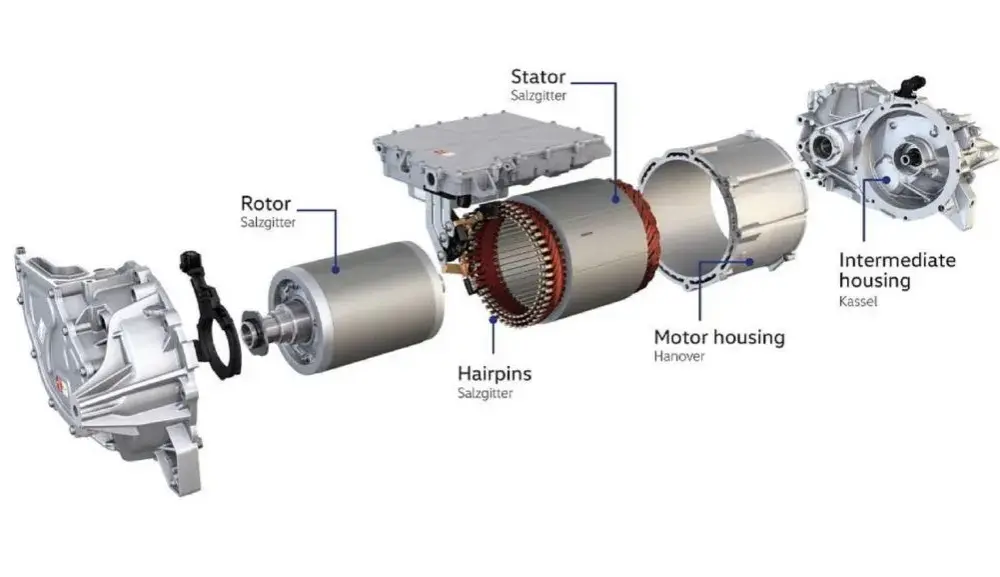

Budowa stojana - elementy konstrukcyjne i ich rola

Budowa stojana silnika składa się z trzech głównych elementów: rdzenia, kadłuba i uzwojeń. Każdy z tych komponentów pełni istotną funkcję w działaniu silnika elektrycznego.

Rdzeń stojana i jego charakterystyka

Rdzeń stojana wykonany jest z cienkich blach elektrotechnicznych, odizolowanych od siebie, co minimalizuje straty energii związane z prądami wirowymi. Blachy te są zazwyczaj wykonane ze stali krzemowej o grubości około 0,5 mm i są sprasowane w celu zwiększenia gęstości strumienia magnetycznego.

Struktura rdzenia zawiera żłobki, w których umieszczone są uzwojenia. Taka konstrukcja zapewnia efektywne przewodzenie strumienia magnetycznego i minimalizuje straty energii.

Kadłub - zewnętrzna obudowa stojana

Kadłub stojana stanowi zewnętrzną osłonę silnika i zapewnia stabilność mechaniczną całej konstrukcji. Wykonany jest najczęściej z żeliwa lub stali, co gwarantuje odpowiednią wytrzymałość i odporność na drgania. Kadłub pełni również funkcję radiatora, odprowadzając ciepło generowane podczas pracy silnika.

Uzwojenia stojana i ich rozmieszczenie

Uzwojenia stojana to przewody miedziane umieszczone w żłobkach rdzenia. Ich układ zależy od typu silnika i liczby faz zasilania. W silnikach trójfazowych stosuje się najczęściej uzwojenia rozłożone, które zapewniają równomierne rozłożenie pola magnetycznego.

Istnieją różne typy uzwojeń, takie jak uzwojenia jednowarstwowe i dwuwarstwowe. Wybór rodzaju uzwojenia wpływa na parametry pracy silnika, takie jak moment rozruchowy czy sprawność energetyczna.

Czytaj więcej: Poznaj skuteczny podlewacz do kwiatów i zapomnij o problemach z nawadnianiem

Zasada działania stojana w czasie pracy silnika

Podczas pracy silnika, prąd elektryczny przepływający przez uzwojenia stojana silnika elektrycznego generuje wirujące pole magnetyczne. Pole to zmienia swoją polaryzację z częstotliwością zależną od częstotliwości prądu zasilającego.

Wirujące pole magnetyczne indukuje prądy w wirniku, co prowadzi do powstania sił elektromagnetycznych. Te siły powodują obrót wirnika, przekształcając energię elektryczną w mechaniczną.

Efektywność tego procesu zależy od precyzyjnego zaprojektowania stojana maszyny elektrycznej, w tym od rozmieszczenia uzwojeń i właściwości materiałów magnetycznych. Odpowiednia konstrukcja minimalizuje straty energii i zapewnia wysoką sprawność silnika.

Interakcja stojana z wirnikiem

Współpraca stojana silnika elektrycznego z wirnikiem opiera się na zasadzie indukcji elektromagnetycznej. Wirujące pole magnetyczne stojana oddziałuje na przewodniki wirnika, indukując w nich prądy elektryczne. Te prądy z kolei generują własne pole magnetyczne wirnika.

Interakcja między polami magnetycznymi stojana i wirnika prowadzi do powstania momentu obrotowego. Siła tego momentu zależy od intensywności pola magnetycznego stojana, prądów indukowanych w wirniku oraz konstrukcji obu elementów. W silnikach synchronicznych, wirnik obraca się z prędkością synchroniczną, podczas gdy w silnikach asynchronicznych występuje poślizg.

Różnice w konstrukcji stojanów

Konstrukcja stojana silnika elektrycznego różni się w zależności od typu i przeznaczenia maszyny. Wybór odpowiedniego rodzaju stojana wpływa na charakterystykę pracy silnika i jego wydajność.

• Stojan silnika prądu stałego - zawiera uzwojenia wzbudzenia lub magnesy trwałe
• Stojan silnika asynchronicznego - posiada uzwojenia trójfazowe rozłożone równomiernie
• Stojan silnika synchronicznego - może zawierać uzwojenia wzbudzenia lub magnesy trwałe
• Stojan silnika krokowego - charakteryzuje się dużą liczbą biegunów
• Stojan silnika liniowego - ma nietypową, płaską konstrukcję

Stojan w silniku asynchronicznym

Stojan silnika elektrycznego asynchronicznego posiada trójfazowe uzwojenie rozłożone w żłobkach rdzenia. Taka konstrukcja umożliwia wytworzenie wirującego pola magnetycznego o stałej prędkości.

Rdzeń stojana w silniku asynchronicznym jest zazwyczaj wykonany z blach elektrotechnicznych o niskich stratach. Zapewnia to efektywne przewodzenie strumienia magnetycznego i minimalizację strat energii.

Stojan w silniku synchronicznym

Stator silnika synchronicznego może zawierać uzwojenia wzbudzenia zasilane prądem stałym lub magnesy trwałe. W przypadku magnesów trwałych, konstrukcja stojana jest prostsza i bardziej kompaktowa.

Uzwojenia stojana w silniku synchronicznym są zazwyczaj zaprojektowane tak, aby generować sinusoidalny rozkład pola magnetycznego. Pozwala to na płynną i efektywną pracę silnika przy stałej prędkości obrotowej.

Parametry pracy silnika zależne od stojana

Konstrukcja stojana maszyny elektrycznej ma kluczowy wpływ na wiele parametrów pracy silnika. Odpowiednie zaprojektowanie stojana pozwala na optymalizację wydajności, mocy i sprawności energetycznej urządzenia. Właściwości materiałów użytych do budowy rdzenia oraz geometria żłobków wpływają na charakterystykę magnetyczną silnika.

Uzwojenia stojana determinują takie parametry jak indukcyjność i rezystancja, które z kolei wpływają na moment rozruchowy i prąd rozruchowy silnika. Prawidłowe dobranie tych parametrów jest kluczowe dla zapewnienia optymalnej pracy silnika w różnych warunkach obciążenia. Dodatkowo, konstrukcja stojana silnika elektrycznego wpływa na jego charakterystykę termiczną i zdolność do odprowadzania ciepła.

Kluczowa rola stojana w funkcjonowaniu silników elektrycznych

Stojan silnika elektrycznego jest fundamentalnym elementem, który decyduje o wydajności i charakterystyce pracy maszyny. Jego konstrukcja, obejmująca rdzeń, kadłub i uzwojenia, ma bezpośredni wpływ na generowanie pola magnetycznego, co przekłada się na efektywność przekształcania energii elektrycznej w mechaniczną.

Różnorodność konstrukcji stojana maszyny elektrycznej pozwala na dostosowanie silników do różnych zastosowań przemysłowych. Od stojanów w silnikach asynchronicznych po te w maszynach synchronicznych, każdy typ ma swoje unikalne cechy wpływające na parametry pracy, takie jak moc, sprawność czy współczynnik mocy.

Zrozumienie zasad działania i budowy stojana silnika jest kluczowe dla inżynierów i techników pracujących z maszynami elektrycznymi. Właściwa konserwacja i eksploatacja stojana przekłada się na długotrwałą i niezawodną pracę silnika, co ma istotne znaczenie w wielu gałęziach przemysłu i codziennym życiu.
