Szeregowe połączenie rezystorów to podstawowy układ elektroniczny, gdzie elementy łączą się jeden za drugim. Tworzy to pojedynczą ścieżkę dla przepływu prądu. Prąd płynący przez każdy rezystor jest taki sam. To sprawia, że układ jest prosty w obliczeniach i często wykorzystywany w praktyce.
W układzie szeregowym całkowita rezystancja jest sumą wszystkich rezystancji. Napięcie natomiast dzieli się między poszczególne elementy. Pozwala to na precyzyjną kontrolę przepływu prądu i napięcia w obwodzie.
Najważniejsze informacje:- Prąd jest identyczny we wszystkich rezystorach
- Rezystancja całkowita to suma pojedynczych rezystancji
- Napięcie całkowite dzieli się na poszczególne rezystory
- Układ służy głównie do kontroli napięcia w obwodzie
- Często wykorzystywany w dzielnikach napięcia
- Obliczenia wykonuje się przy pomocy prawa Ohma

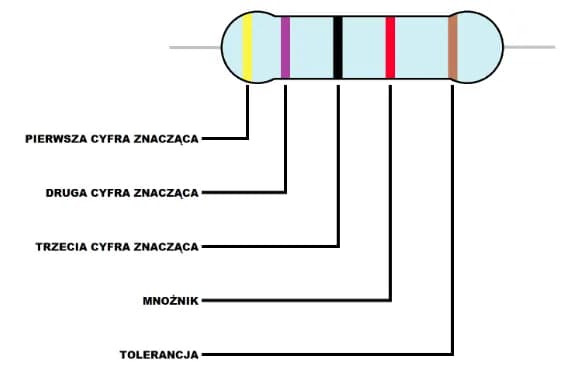

Czym jest szeregowe połączenie rezystorów?
Szereg rezystorów to układ elektroniczny, w którym elementy są połączone jeden za drugim, tworząc pojedynczą ścieżkę przepływu prądu. Połączenie szeregowe charakteryzuje się tym, że koniec jednego rezystora łączy się z początkiem następnego.
W celu wizualizacji układu szeregowego, należy narysować rezystory w jednej linii, łącząc je szeregowo przewodami.
W układzie szeregowym prąd płynący przez każdy rezystor ma identyczną wartość. Napięcie źródła rozkłada się na poszczególne elementy. Suma spadków napięć na wszystkich rezystorach równa się napięciu całkowitemu.

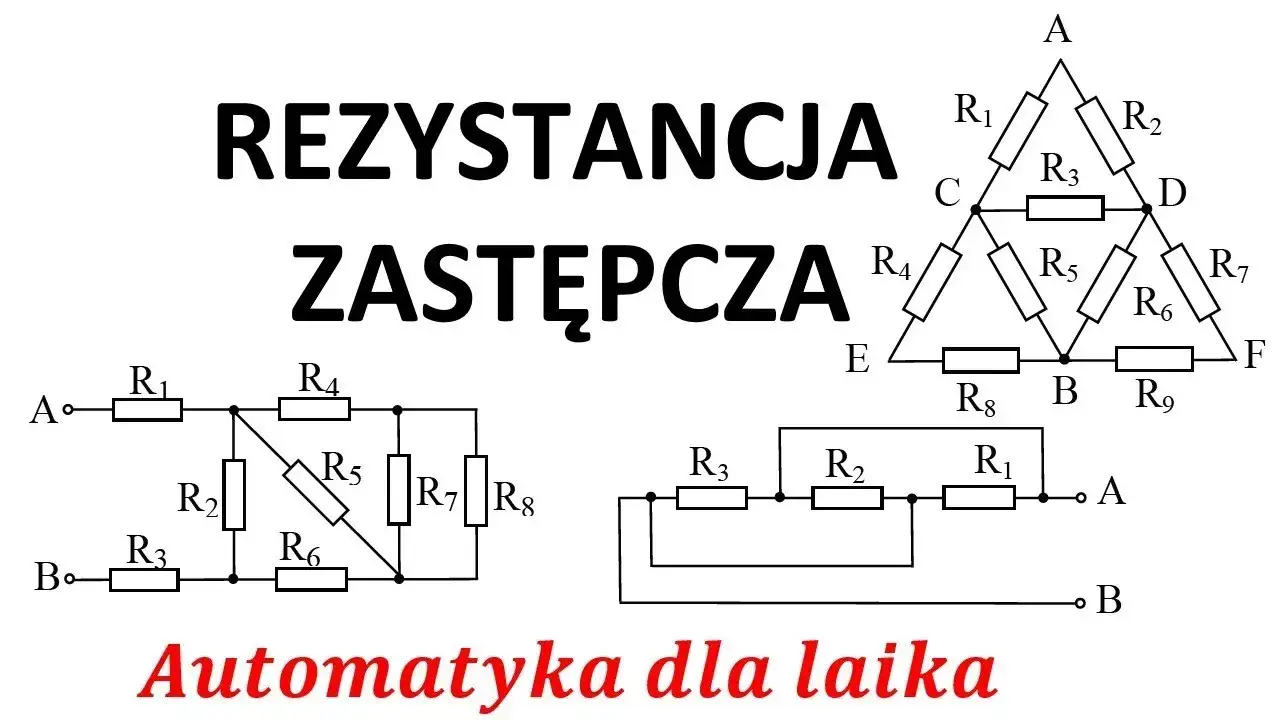

Obliczanie rezystancji zastępczej w układzie szeregowym
Rezystancja zastępcza w szeregu jest sumą wszystkich rezystancji: Rz = R1 + R2 + R3 + ... + Rn.
Każdy rezystor w układzie dokłada swoją wartość do całkowitej rezystancji. Wartości poszczególnych rezystorów sumują się, zwiększając opór całego obwodu.
Przykładowo, dla trzech rezystorów o wartościach 2Ω, 3Ω i 4Ω, rezystancja zastępcza wynosi: Rz = 2Ω + 3Ω + 4Ω = 9Ω.
Jak zmienia się rezystancja zastępcza przy dodawaniu kolejnych rezystorów?
Każdy dodany rezystor zwiększa całkowitą rezystancję układu o swoją wartość. Dodanie kolejnego elementu zawsze powoduje wzrost oporu całkowitego.
W praktyce oznacza to, że obwód elektryczny staje się trudniejszy do przepływu prądu.
Czytaj więcej: Jakie ledy do kuchni pod szafki: 5 praktycznych wskazówek wyboru
Podział napięcia w szeregu rezystorów
W szeregu rezystorów napięcie źródła dzieli się proporcjonalnie do wartości rezystancji. Każdy rezystor otrzymuje część napięcia całkowitego.
Spadek napięcia na pojedynczym rezystorze obliczamy ze wzoru: Vi = I × Ri
Na przykład, przy napięciu źródła 12V i trzech rezystorach (2Ω, 3Ω, 4Ω), przy prądzie 1A, spadki napięcia wynoszą: V1 = 2V, V2 = 3V, V3 = 4V.
Prawo Ohma w kontekście szeregowego połączenia rezystorów
Prawo Ohma w podstawowej formie wyraża się wzorem: U = I × R.
W szeregu rezystorów prąd obliczamy dzieląc napięcie całkowite przez rezystancję zastępczą: I = U/Rz. Dla układu z przykładu: I = 12V/9Ω = 1,33A.
Znając prąd i rezystancję każdego elementu, możemy obliczyć spadki napięć na poszczególnych rezystorach.
Praktyczne zastosowania szeregowego połączenia rezystorów
- Dzielnik napięcia w układach elektronicznych
- Ograniczanie prądu w obwodzie
- Pomiary elektryczne
- Regulacja jasności diod LED
- Układy zabezpieczające
Dzielnik napięcia to najpopularniejsze zastosowanie szeregu rezystorów. Pozwala na uzyskanie dowolnej wartości napięcia, mniejszej od napięcia źródła. Działa na zasadzie proporcjonalnego podziału napięcia między rezystorami.
Kiedy warto stosować połączenie szeregowe rezystorów?
Szeregowe połączenie sprawdza się, gdy potrzebujemy precyzyjnie kontrolować napięcie w obwodzie. Jest też idealne do ograniczania prądu.
Trzeba jednak pamiętać, że awaria jednego elementu przerywa cały obwód. Dodatkowo, układ zużywa więcej energii niż połączenie równoległe.
Porównanie szeregowego i równoległego połączenia rezystorów
| Kryterium | Połączenie szeregowe | Połączenie równoległe |
| Rezystancja zastępcza | Suma rezystancji | Mniejsza niż najmniejszy rezystor |
| Prąd | Jednakowy w całym obwodzie | Dzieli się na gałęzie |
| Napięcie | Dzieli się na elementy | Jednakowe na elementach |
| Zastosowania | Dzielniki napięcia | Dzielniki prądu |
Jak wybrać między połączeniem szeregowym a równoległym?
Wybór zależy od potrzeb aplikacji - szereg rezystorów stosujemy, gdy chcemy kontrolować napięcie. Połączenie równoległe wybieramy dla kontroli prądu.
Przykładowo, do regulacji jasności LED wybierzemy połączenie szeregowe, a do zabezpieczenia wielu urządzeń - równoległe.
Szereg rezystorów: najważniejsze zasady i praktyczne zastosowania
Szeregowe połączenie rezystorów to fundamentalny układ elektroniczny, który pozwala na precyzyjną kontrolę napięcia w obwodzie. Jego główna zaleta to prostota obliczeń - rezystancja całkowita jest sumą wartości poszczególnych elementów, a prąd pozostaje stały w całym obwodzie.
Kluczowe w praktycznym wykorzystaniu układu szeregowego jest zrozumienie podziału napięcia. Każdy rezystor otrzymuje część napięcia całkowitego proporcjonalnie do swojej wartości, co znajduje szerokie zastosowanie w dzielnikach napięcia i układach regulacyjnych.
Mimo pewnych ograniczeń, takich jak przerywanie obwodu przy awarii pojedynczego elementu, szereg rezystorów pozostaje niezastąpionym rozwiązaniem w wielu aplikacjach elektronicznych - od prostych układów oświetlenia LED po zaawansowane systemy pomiarowe.
