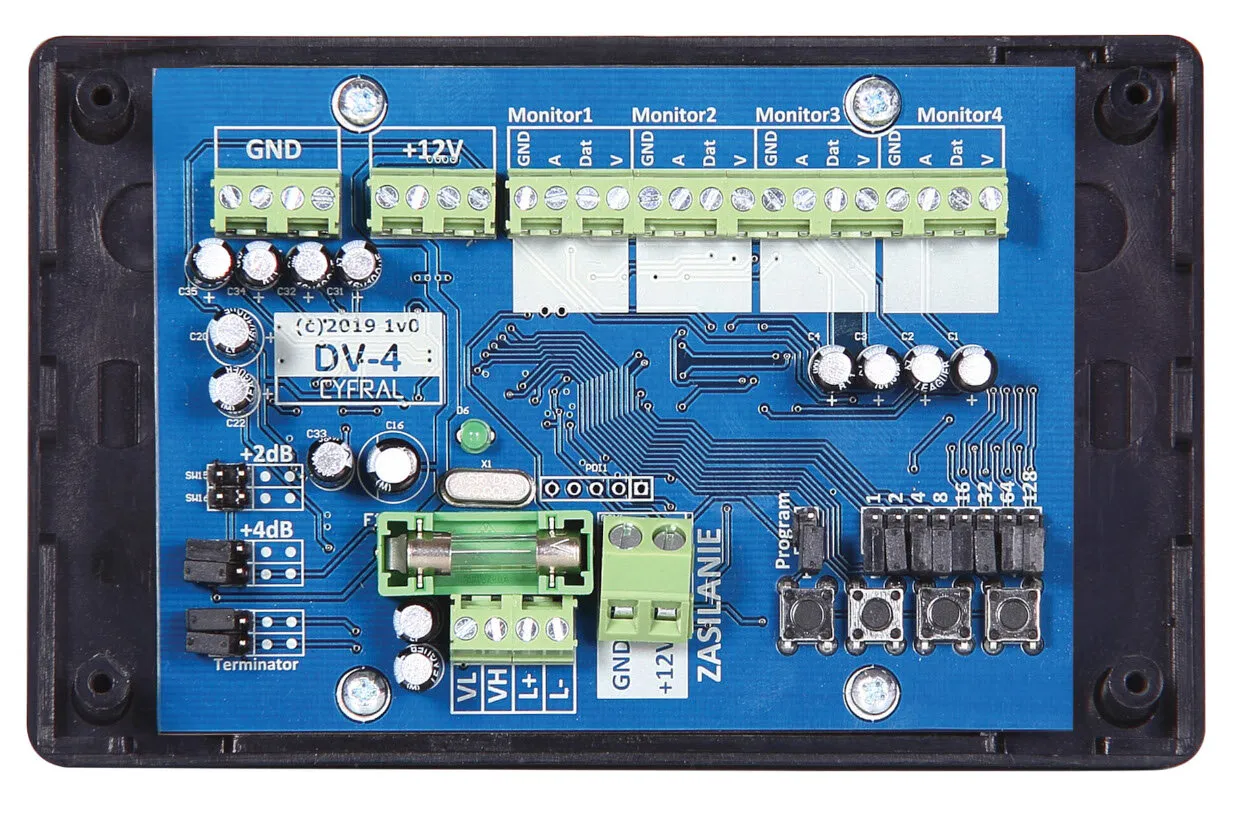

Sterownik PWM (Pulse Width Modulation) to kluczowe urządzenie w nowoczesnej automatyce. Reguluje on moc dostarczaną do obciążenia. Jak? Poprzez modulację szerokości impulsów. To proste i skuteczne rozwiązanie. Znajduje zastosowanie w wielu dziedzinach. Steruje silnikami, oświetleniem LED i systemami grzewczymi. PWM wyróżnia się wysoką efektywnością energetyczną. Jest lepszy niż tradycyjne metody regulacji. Dlaczego? Bo minimalizuje straty energii.
Sterowniki PWM dzielą się na analogowe i cyfrowe. Każdy typ ma swoje zalety. Analogowe są prostsze. Cyfrowe oferują więcej możliwości programowania. Wybór zależy od konkretnych potrzeb aplikacji. W przemyśle cenione są produkty takie jak sterowniki LOGO! od Siemensa. W energetyce słonecznej stosuje się regulatory PWM do optymalizacji pracy paneli.
Najważniejsze informacje:- PWM reguluje moc przez zmianę czasu trwania impulsów
- Zapewnia wysoką efektywność energetyczną
- Stosowany w sterowaniu silnikami, oświetleniem LED i ogrzewaniem
- Dostępne są wersje analogowe i cyfrowe
- Kluczowy element nowoczesnych systemów automatyki
Czym jest sterownik PWM?
Sterownik PWM (Pulse Width Modulation) to urządzenie regulujące moc dostarczaną do obciążenia. Wykorzystuje ono technikę modulacji szerokości impulsów. Regulator PWM kontroluje czas trwania impulsów elektrycznych, co pozwala na precyzyjne sterowanie mocą.
Podstawową funkcją sterownika PWM jest efektywne zarządzanie energią elektryczną. Kontroler PWM umożliwia płynną regulację mocy bez znaczących strat energii.
Technologia PWM narodziła się w latach 60. XX wieku. Początkowo stosowano ją w prostych układach analogowych. Z czasem sterowniki PWM ewoluowały, zyskując na precyzji i wszechstronności. Dziś stanowią kluczowy element w wielu dziedzinach elektroniki i automatyki.
Zasada działania modulacji szerokości impulsów

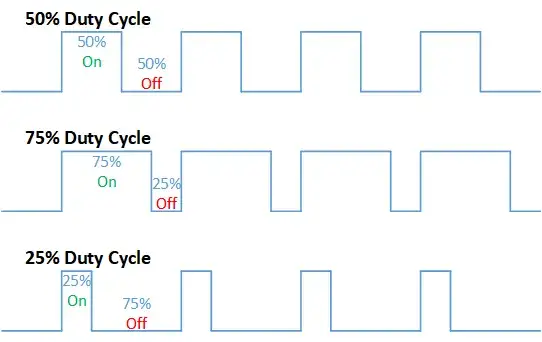

Modulator PWM operuje na zasadzie szybkiego przełączania sygnału między stanem wysokim a niskim. Częstotliwość tych przełączeń jest stała. Zmienia się natomiast czas trwania stanu wysokiego w stosunku do niskiego. To właśnie ta proporcja określa średnią moc dostarczaną do obciążenia.
Driver PWM kontroluje moc poprzez regulację współczynnika wypełnienia. Im dłuższy czas trwania impulsu, tym większa dostarczana moc. Układ sterowania PWM może precyzyjnie dostosować tę proporcję, zapewniając płynną regulację.
- Generacja impulsów o stałej częstotliwości
- Regulacja czasu trwania impulsu (szerokości)
- Zmiana proporcji czasu włączenia do wyłączenia
- Dostosowanie średniej mocy wyjściowej
Czytaj więcej: Wizytówki NFC - nowoczesne rozwiązanie dla ambitnych przedsiębiorców
Główne zastosowania sterowników PWM

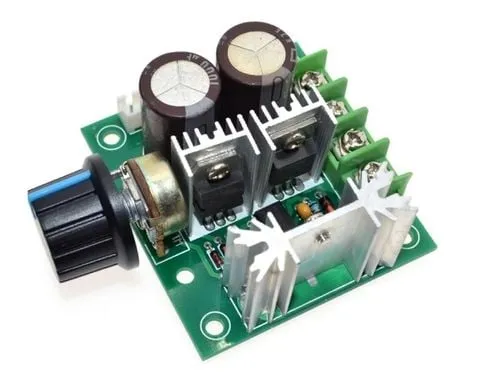

Sterowanie silnikami elektrycznymi
Sterownik PWM umożliwia płynną regulację prędkości silników elektrycznych. Zmienia on efektywne napięcie zasilania, kontrolując moment obrotowy. Dzięki temu silniki pracują wydajnie w szerokim zakresie prędkości.
W przemyśle regulatory PWM sterują robotami i maszynami CNC. W motoryzacji kontrolują wentylatory i pompy. Znajdują też zastosowanie w dronach, precyzyjnie regulując pracę silników.
Kontrola oświetlenia LED
Sterownik PWM umożliwia efektywne ściemnianie diod LED. Reguluje on jasność poprzez szybkie włączanie i wyłączanie LED. Ludzkie oko postrzega to jako płynną zmianę intensywności światła.
Zastosowanie PWM w oświetleniu zwiększa żywotność diod i oszczędza energię. Pozwala też na tworzenie zaawansowanych efektów świetlnych w systemach RGB.
Systemy grzewcze i klimatyzacyjne
W systemach HVAC sterowniki PWM zapewniają precyzyjną kontrolę temperatury. Regulują one moc grzałek lub pracę sprężarek w klimatyzatorach. Kontroler PWM dostosowuje intensywność ogrzewania lub chłodzenia do aktualnych potrzeb.
W domowym systemie ogrzewania regulator PWM może sterować pracą pompy ciepła. Optymalizuje on jej wydajność, dostosowując moc do zmiennego zapotrzebowania na ciepło.
Zalety stosowania sterowników PWM
| Kryterium | Sterownik PWM | Tradycyjne metody |
|---|---|---|
| Efektywność energetyczna | Wysoka | Niska do średniej |
| Precyzja regulacji | Bardzo wysoka | Ograniczona |
| Generacja ciepła | Minimalna | Znaczna |
| Zakres regulacji | Szeroki | Często ograniczony |
Sterowniki PWM wyróżniają się wysoką efektywnością energetyczną. Minimalizują straty mocy, przetwarzając energię w sposób impulsowy. Dzięki temu redukują zużycie prądu i emisję ciepła.
Zastosowanie PWM pozytywnie wpływa na żywotność sterowanych urządzeń. Eliminuje skoki napięcia i prądu, redukując stres mechaniczny i elektryczny. To przekłada się na dłuższą i bardziej niezawodną pracę komponentów.
Typy sterowników PWM
Sterowniki analogowe
Analogowe sterowniki PWM wykorzystują układy RC do generowania sygnału modulowanego. Porównują one napięcie odniesienia z napięciem piły. Wynikiem jest sygnał PWM o zmiennym wypełnieniu.
Znajdują zastosowanie w prostych regulatorach oświetlenia LED. Sprawdzają się też w niedrogich ładowarkach akumulatorów. Analogowe regulatory PWM są często wybierane do nieskomplikowanych aplikacji przemysłowych.
Sterowniki cyfrowe
Cyfrowe sterowniki PWM bazują na mikroprocesorach lub dedykowanych układach scalonych. Generują sygnał PWM poprzez programowe lub sprzętowe liczniki. Oferują wysoką precyzję i możliwość zaawansowanego programowania charakterystyki sygnału.
Generator PWM w wersji cyfrowej może dynamicznie dostosowywać parametry modulacji. Umożliwia to realizację złożonych algorytmów sterowania i integrację z systemami automatyki.
- Wysoka precyzja regulacji
- Możliwość programowania złożonych sekwencji
- Łatwa integracja z systemami cyfrowymi
- Odporność na zakłócenia i dryft temperaturowy
Jak wybrać odpowiedni sterownik PWM?
Przy wyborze sterownika PWM należy zwrócić uwagę na kluczowe parametry:
- Częstotliwość pracy
- Rozdzielczość (liczba bitów)
- Maksymalna moc wyjściowa
- Napięcie zasilania
- Interfejsy komunikacyjne
Częstotliwość pracy wpływa na płynność regulacji i kompatybilność z obciążeniem. Wyższa częstotliwość zazwyczaj oznacza lepszą jakość sterowania.
Rozdzielczość określa precyzję regulacji. 8-bitowy sterownik PWM oferuje 256 poziomów, 16-bitowy aż 65536.
Maksymalna moc wyjściowa musi być dostosowana do sterowanego urządzenia. Zbyt niska może prowadzić do uszkodzenia kontrolera PWM.
Napięcie zasilania powinno być kompatybilne z resztą systemu. Niektóre sterowniki PWM akceptują szeroki zakres napięć.
Interfejsy komunikacyjne są istotne przy integracji z systemami nadrzędnymi. Popularne to I2C, SPI czy UART.
Porada bezpieczeństwa: Przy instalacji sterownika PWM zawsze odłącz zasilanie. Upewnij się, że połączenia są prawidłowe i izolowane. Przestrzegaj maksymalnych parametrów prądowych i napięciowych. W przypadku sterowania dużymi mocami, rozważ zastosowanie dodatkowych zabezpieczeń termicznych i przeciążeniowych.
Przyszłość technologii PWM
Rozwój sterowników PWM zmierza w kierunku wyższych częstotliwości i rozdzielczości. Pojawiają się układy pracujące w zakresie MHz, co pozwala na jeszcze dokładniejszą regulację. Integracja z zaawansowanymi procesorami umożliwia implementację adaptacyjnych algorytmów sterowania.
Nowe zastosowania technologii PWM obejmują zaawansowane systemy zarządzania energią w pojazdach elektrycznych. Sterowniki PWM znajdą też szersze zastosowanie w inteligentnych sieciach energetycznych, optymalizując dystrybucję prądu.
Sterownik PWM: Klucz do precyzyjnego zarządzania energią w nowoczesnych systemach
Sterowniki PWM stanowią fundament efektywnego sterowania mocą w wielu dziedzinach technologii. Od regulacji silników elektrycznych po inteligentne systemy oświetlenia LED, te wszechstronne urządzenia rewolucjonizują sposób, w jaki zarządzamy energią elektryczną. Ich zdolność do precyzyjnej kontroli mocy przy minimalnych stratach energii czyni je niezastąpionymi w erze, gdy efektywność energetyczna jest kluczowa.
Wybór odpowiedniego sterownika PWM wymaga zrozumienia specyfiki aplikacji oraz kluczowych parametrów technicznych. Niezależnie od tego, czy mówimy o analogowych czy cyfrowych wersjach, każdy typ ma swoje unikalne zalety i zastosowania. Rosnąca integracja z zaawansowanymi systemami cyfrowymi otwiera nowe możliwości w automatyce i IoT.
Patrząc w przyszłość, możemy spodziewać się dalszego rozwoju technologii PWM. Wyższe częstotliwości, większa precyzja i inteligentne algorytmy sterowania to kierunki, które będą kształtować kolejne generacje tych urządzeń. Sterowniki PWM niewątpliwie pozostaną kluczowym elementem w dążeniu do bardziej zrównoważonych i wydajnych systemów energetycznych.
