L293D stanowi kluczowy element w sterowaniu silnikami w projektach Arduino. Ten popularny układ scalony pozwala na kontrolę dwóch silników DC lub jednego silnika krokowego. Jego wszechstronność i prostota obsługi sprawiają, że jest idealnym wyborem zarówno dla początkujących, jak i zaawansowanych projektantów. Obsługuje napięcia od 4,5V do 36V, zapewniając elastyczność w różnorodnych zastosowaniach.
Najważniejsze informacje:- Umożliwia sterowanie 2 silnikami DC jednocześnie
- Dostarcza prąd do 600 mA na kanał
- Posiada 16 pinów do różnych funkcji sterowania
- Współpracuje z płytkami Arduino poprzez proste połączenia
- Idealny do projektów robotycznych i edukacyjnych
- Pozwala na kontrolę kierunku i prędkości obrotów silników
- Wykorzystuje konfigurację H-bridge do precyzyjnego sterowania
Czym jest układ L293D?
L293D Arduino to popularny układ scalony służący do sterowania silnikami prądu stałego oraz krokowymi. Sterownik ten wykorzystywany jest głównie w projektach automatyki i robotyki, gdzie wymagana jest precyzyjna kontrola ruchu.
Układ charakteryzuje się podwójnym sterownikiem w konfiguracji H-bridge. Pozwala na kontrolę dwóch niezależnych silników DC z możliwością zmiany kierunku obrotu. Maksymalny prąd wyjściowy na kanał wynosi 600mA w normalnych warunkach pracy.
| Parametr | Wartość |
|---|---|
| Napięcie zasilania | 4.5V - 36V |
| Prąd wyjściowy na kanał | 600mA (1.2A szczytowo) |
| Liczba kanałów | 2 |
| Maksymalne obciążenie | 1.2A na kanał |
Potrzebne elementy do sterowania silnikami
Do zbudowania układu sterowania z wykorzystaniem L293D Arduino potrzebne są następujące komponenty:
- Arduino UNO lub zgodna płytka - kontroler główny układu
- L293D - sterownik silników
- Płytka stykowa - do prototypowania układu
- Silniki DC (1-2 sztuki) - elementy wykonawcze
- Przewody połączeniowe - minimum 12 sztuk
- Źródło zasilania 9V-12V - do zasilania silników
- Kondensator 100uF - do stabilizacji zasilania
- Diody zabezpieczające 1N4007 - ochrona przed przepięciami
Opis pinów L293D
Układ L293D Arduino posiada 16 pinów rozmieszczonych w dwóch rzędach po 8 pinów. Każdy z pinów pełni określoną funkcję w sterowaniu silnikami.
| Numer pinu | Oznaczenie | Funkcja |
|---|---|---|
| 1, 9 | Enable | Aktywacja kanałów |
| 2, 7, 10, 15 | Input | Sterowanie kierunkiem |
| 3, 6, 11, 14 | Output | Wyjścia do silników |
| 4, 5, 12, 13 | GND | Masa układu |
| 8, 16 | Vcc, Vs | Zasilanie logiki i silników |

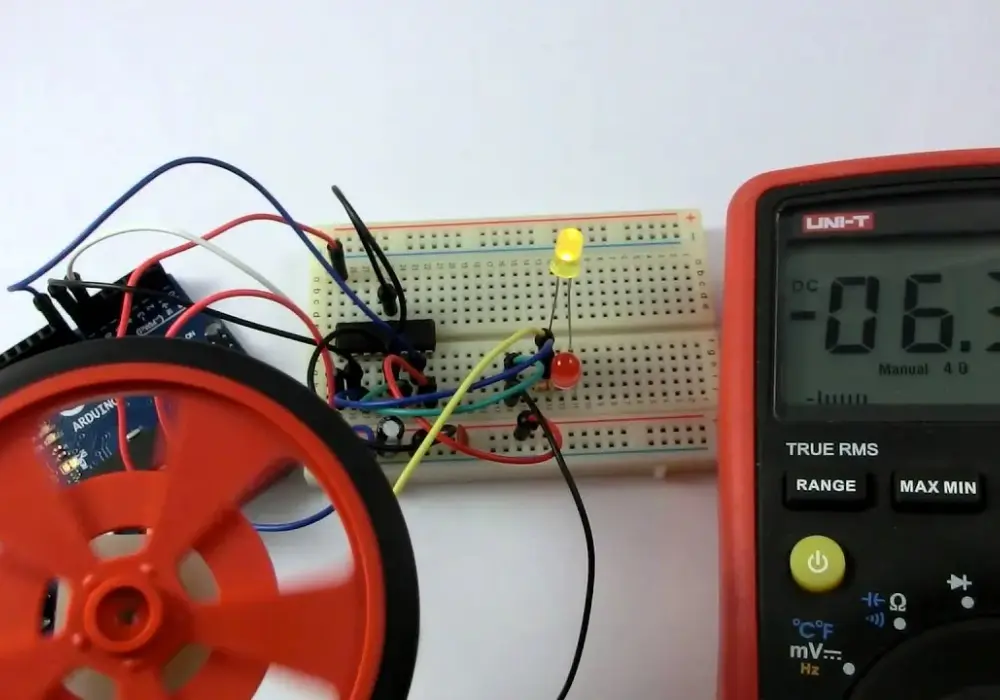

Schemat podłączenia L293D do Arduino
Prawidłowe połączenie L293D z Arduino wymaga szczególnej uwagi przy łączeniu pinów zasilania i sterowania. Wszystkie połączenia należy wykonywać przy wyłączonym zasilaniu, aby uniknąć przypadkowych zwarć. Przed uruchomieniem układu warto dwukrotnie sprawdzić poprawność podłączenia wszystkich przewodów.
Układ L293D wymaga dwóch napięć zasilania: 5V dla części logicznej (Vcc) oraz oddzielnego zasilania dla silników (Vs). Do zasilania silników zaleca się używanie zewnętrznego źródła napięcia.
Podłączenie silników DC
Silniki DC podłączamy do wyjść układu L293D Arduino oznaczonych jako Output. Pierwszy silnik należy podłączyć do pinów 3 i 6, drugi do pinów 11 i 14. Polaryzacja podłączenia silników określa ich domyślny kierunek obrotów. Każdy silnik wymaga podłączenia dwóch przewodów sterujących. Zaleca się stosowanie dodatkowych diod zabezpieczających równolegle do każdego silnika.
Połączenie pinów sterujących
Piny sterujące L293D łączymy z cyfrowymi pinami Arduino. Enable (ENA, ENB) podłączamy do pinów PWM Arduino (np. 9 i 10), co umożliwi regulację prędkości. Piny Input (IN1, IN2, IN3, IN4) łączymy do dowolnych pinów cyfrowych Arduino (np. 4, 5, 6, 7).
Program do sterowania silnikami
Sterowanie L293D Arduino wymaga odpowiedniego oprogramowania mikrokontrolera. Program powinien zawierać funkcje inicjalizacji pinów oraz kontroli kierunku i prędkości obrotów.
Sterowanie kierunkiem obrotu
Do zmiany kierunku obrotu wykorzystujemy pary pinów Input dla każdego silnika. Kierunek określamy poprzez ustawienie odpowiednich stanów logicznych na tych pinach. Zmiana kierunku następuje przez odwrócenie stanów logicznych na parze pinów sterujących.
```cpp // Sterowanie kierunkiem - silnik 1 digitalWrite(IN1, HIGH); digitalWrite(IN2, LOW); // Obrót w prawo delay(1000); digitalWrite(IN1, LOW); digitalWrite(IN2, HIGH); // Obrót w lewo ```Regulacja prędkości silników
Prędkość silników regulujemy za pomocą sygnału PWM podawanego na piny Enable. Wartość PWM może być ustawiana w zakresie 0-255, gdzie 0 oznacza zatrzymanie, a 255 pełną prędkość.
```cpp // Regulacja prędkości analogWrite(ENA, 128); // 50% prędkości analogWrite(ENA, 255); // 100% prędkości ```Uruchomienie i testowanie układu
Uruchomienie układu należy rozpocząć od sprawdzenia wszystkich połączeń. Następnie należy wgrać program testowy do Arduino. Po podłączeniu zasilania warto rozpocząć od niskiej prędkości silników. W przypadku nieprawidłowego działania należy natychmiast odłączyć zasilanie. Typowe problemy to nieprawidłowa polaryzacja silników lub błędne podłączenie pinów sterujących.
Praktyczne zastosowania
Układ L293D Arduino znajduje szerokie zastosowanie w projektach robotycznych i automatyce. Może być wykorzystywany w prostych robotach mobilnych oraz bardziej zaawansowanych projektach sterowania.
- Robot omijający przeszkody
- Automatyczne rolety i żaluzje
- Platformy mobilne sterowane przez Bluetooth
- Automatyczne podajniki
- Systemy transportu liniowego
- Manipulatory robotyczne
Krok po kroku z L293D - co musisz wiedzieć?
L293D Arduino to wszechstronny układ, który znacząco upraszcza sterowanie silnikami w projektach elektronicznych. Jego prawidłowa instalacja wymaga jedynie podstawowej znajomości elektroniki i programowania. Dzięki podwójnemu sterownikowi H-bridge możesz kontrolować dwa silniki jednocześnie, co otwiera szerokie możliwości w projektach robotycznych.
Kluczem do sukcesu jest przestrzeganie zasad dotyczących napięć zasilania i poprawnego podłączenia pinów sterujących. Pamiętaj o odpowiednim zabezpieczeniu układu poprzez dodanie diod ochronnych i kondensatorów filtrujących. Te proste kroki znacząco wydłużą żywotność twojego projektu.
Sterowanie poprzez Arduino daje ci pełną kontrolę nad kierunkiem i prędkością silników, a dzięki PWM możesz precyzyjnie regulować moc wyjściową. Z podstawową wiedzą programistyczną i kilkoma liniami kodu jesteś w stanie stworzyć zaawansowane projekty - od prostych robotów po złożone systemy automatyki.
