Odbiornik IR w Arduino to fascynujący temat dla entuzjastów elektroniki. Umożliwia on zdalne sterowanie projektami opartymi na platformie Arduino. Dzięki niemu możesz kontrolować różne urządzenia za pomocą zwykłego pilota TV. To otwiera mnóstwo możliwości w dziedzinie automatyzacji domowej i interaktywnych projektów DIY.

Do zbudowania takiego systemu potrzebujesz kilku podstawowych elementów. Płytka Arduino, odbiornik podczerwieni i pilot to trzon zestawu. Dodaj do tego diodę LED, rezystory i przewody, a będziesz gotowy do działania. Podłączenie jest proste - trzy wyprowadzenia odbiornika łączysz z odpowiednimi pinami Arduino.

Programowanie Arduino do odbioru sygnałów IR wymaga użycia specjalnej biblioteki. Kod jest stosunkowo prosty i pozwala na łatwe odczytywanie sygnałów z pilota. Możliwości zastosowań są ogromne - od sterowania RTV po tworzenie własnych systemów alarmowych.

Najważniejsze informacje:
  • Odbiornik IR umożliwia zdalne sterowanie projektami Arduino
  • Potrzebne komponenty to: Arduino, odbiornik IR, pilot, dioda LED, rezystory i przewody
  • Podłączenie odbiornika IR do Arduino jest proste i wymaga połączenia trzech pinów
  • Do programowania używa się biblioteki IRremote
  • Zastosowania obejmują sterowanie RTV, automatyzację oświetlenia i tworzenie interaktywnych projektów
  • Odbiorniki IR są tanie i łatwe w implementacji

Niezbędne komponenty do budowy odbiornika IR

Budowa odbiornika IR do Arduino wymaga kilku kluczowych elementów. Każdy z nich pełni istotną rolę w tworzeniu funkcjonalnego systemu zdalnego sterowania. Przyjrzyjmy się, co będzie potrzebne do realizacji tego projektu.

  • Arduino - płytka mikrokontrolera, np. Arduino Uno lub Nano, stanowiąca "mózg" całego układu
  • Odbiornik podczerwieni - np. TSOP38238, odpowiedzialny za odbiór sygnałów IR
  • Pilot IR - standardowy pilot od telewizora lub dedykowany do projektów Arduino
  • Dioda LED - do sygnalizacji odbioru sygnału
  • Rezystory - 220Ω dla diody LED i 10kΩ pull-up dla odbiornika IR

Te komponenty tworzą podstawę systemu zdalnego sterowania Arduino. Z ich pomocą zbudujesz prosty, ale efektywny układ do komunikacji na podczerwień.

Podłączenie odbiornika podczerwieni do Arduino

Arduino czujnik IR działa na zasadzie detekcji modulowanego sygnału podczerwonego. Odbiornik przetwarza impuls świetlny na sygnał elektryczny, który Arduino może interpretować.

Większość odbiorników IR używa modulacji 38kHz, co eliminuje zakłócenia z innych źródeł podczerwieni. To kluczowe dla niezawodności systemu.

Uwaga: Zwróć szczególną uwagę na polaryzację odbiornika IR. Nieprawidłowe podłączenie może uszkodzić zarówno odbiornik, jak i Arduino!

Odbiornik IR ma zwykle trzy piny: VCC (zasilanie), GND (masa) i OUT (wyjście sygnału). VCC podłączamy do 5V Arduino, GND do masy, a OUT do wybranego pinu cyfrowego.

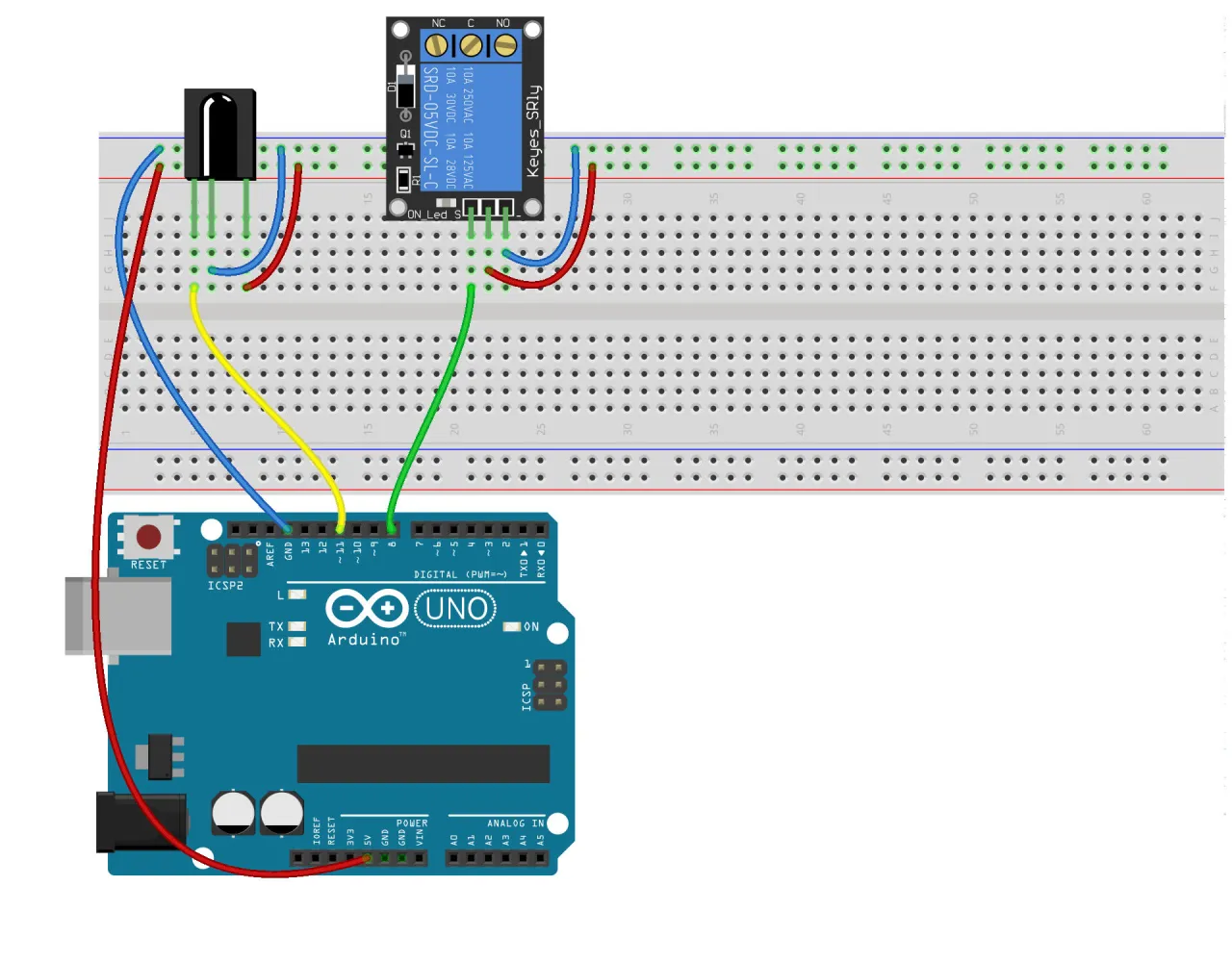

Schemat połączeń krok po kroku

Prawidłowe podłączenie odbiornika IR do Arduino jest kluczowe dla działania całego systemu. Oto dokładny opis, jak to zrobić:

1. VCC odbiornika IR podłącz do pinu 5V na Arduino. 2. GND odbiornika połącz z pinem GND Arduino. 3. Pin OUT odbiornika podłącz do pinu cyfrowego (np. D2) na płytce Arduino.

Po wykonaniu połączeń, sprawdź jeszcze raz ich poprawność. Upewnij się, że wszystkie przewody są dobrze zamocowane i nie ma zwarć.

Czytaj więcej: Jak zbudować stację pogodową z czujnikiem ciśnienia atmosferycznego Arduino

Instalacja i konfiguracja biblioteki IRremote

Biblioteka IRremote to podstawowe narzędzie do obsługi komunikacji IR w Arduino. Umożliwia ona łatwe dekodowanie sygnałów z pilotów podczerwieni.

IRremote wspiera wiele protokołów IR, co czyni ją uniwersalnym rozwiązaniem dla różnych typów pilotów. Jej instalacja jest prosta i szybka.

Aby zainstalować IRremote, otwórz Arduino IDE. Przejdź do Sketch > Include Library > Manage Libraries. Wyszukaj "IRremote" i kliknij "Install".

Wersja Arduino Kompatybilność z IRremote
Arduino Uno Pełna
Arduino Mega Pełna
Arduino Nano Pełna
Arduino Due Ograniczona

Przykładowy kod do obsługi odbiornika IR

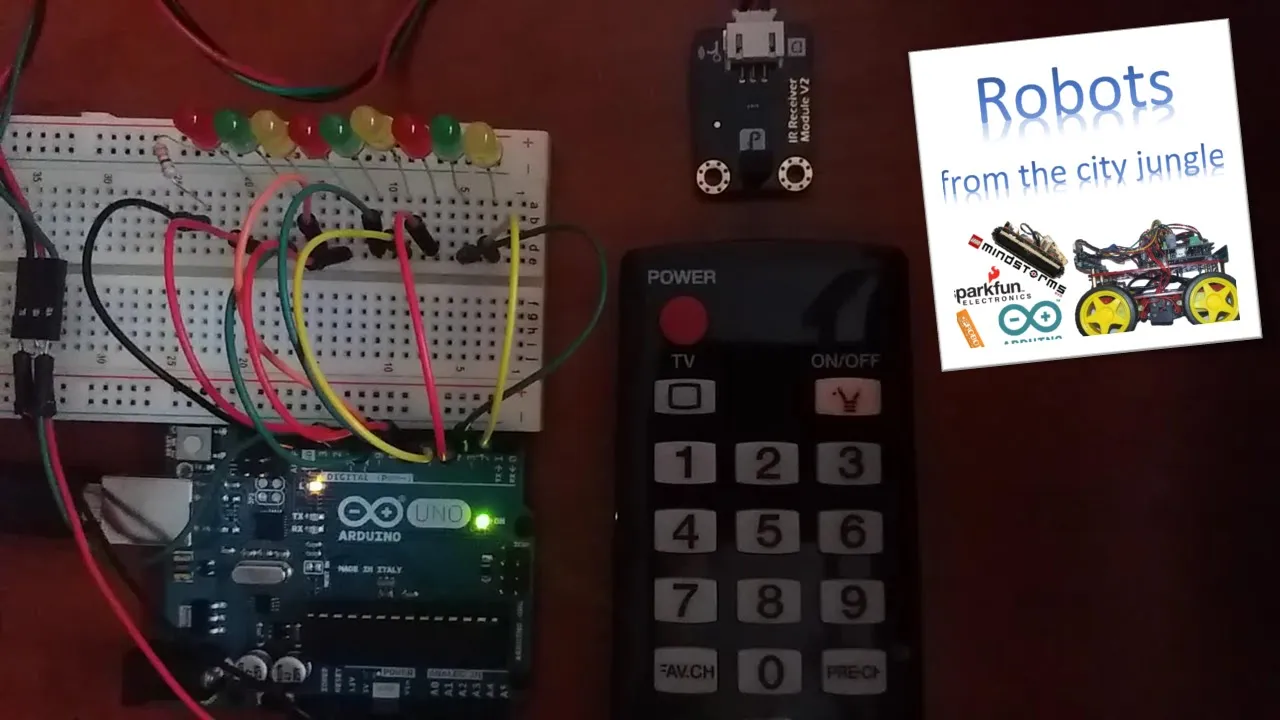

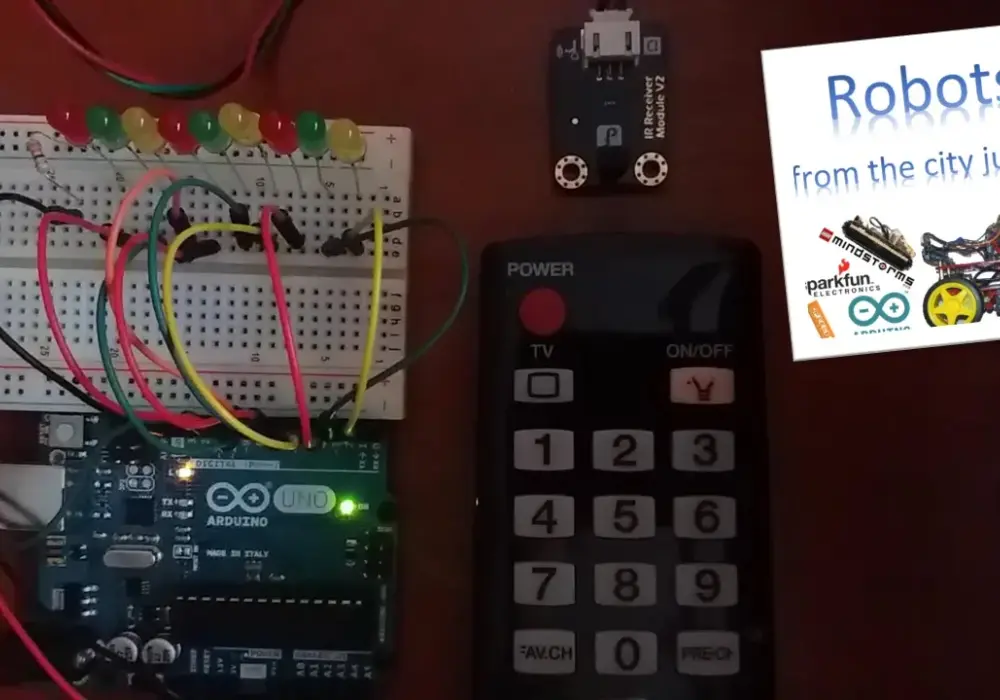

Zdjęcie Jak prawidłowo podłączyć odbiornik IR do Arduino - poradnik dla początkujących

Oto prosty kod demonstrujący działanie odbiornika IR z Arduino. Program odczytuje sygnały z pilota i wyświetla je w monitorze szeregowym.

Ten przykład pomoże Ci zrozumieć podstawy pracy z IR. Możesz go łatwo modyfikować do własnych potrzeb.

```cpp #include const int IR_RECEIVE_PIN = 2; void setup() { Serial.begin(9600); IrReceiver.begin(IR_RECEIVE_PIN, ENABLE_LED_FEEDBACK); } void loop() { if (IrReceiver.decode()) { Serial.println(IrReceiver.decodedIRData.decodedRawData, HEX); IrReceiver.resume(); } } ```

W powyższym kodzie używamy pinu 2 do odbioru sygnału IR. `IrReceiver.begin()` inicjalizuje odbiornik, a pętla `loop()` stale nasłuchuje sygnałów.

Gdy sygnał zostanie odebrany, jego wartość jest wyświetlana w formacie szesnastkowym. `IrReceiver.resume()` przygotowuje odbiornik na kolejny sygnał.

Testowanie działania odbiornika

Po wgraniu kodu, otwórz monitor szeregowy w Arduino IDE. Skieruj pilot na odbiornik IR i naciśnij dowolny przycisk.

Powinieneś zobaczyć kody hex pojawiające się w monitorze. Każdy przycisk pilota generuje unikalny kod.

  • Problem: Brak odczytu - Sprawdź połączenia i upewnij się, że używasz odpowiedniego pinu
  • Problem: Nieregularne odczyty - Zmniejsz odległość między pilotem a odbiornikiem lub wymień baterie w pilocie
  • Problem: Stałe odczyty bez naciskania przycisków - Sprawdź, czy nie ma źródeł zakłóceń IR w pobliżu

Praktyczne zastosowania odbiornika IR

Arduino sterowanie IR otwiera wiele możliwości w projektach elektronicznych. Możesz kontrolować oświetlenie, sterować silnikami czy nawet tworzyć własne systemy automatyki domowej.

Jednym z ciekawych zastosowań jest stworzenie uniwersalnego pilota. Arduino może "uczyć się" kodów z różnych pilotów i emulować je, zastępując wiele urządzeń jednym kontrolerem.

Projekt Poziom trudności
Sterowanie LED Łatwy
Zdalne włączanie/wyłączanie urządzeń Średni
Inteligentny termostat Zaawansowany
System alarmowy Zaawansowany

Możliwości Arduino zdalnego sterowania są praktycznie nieograniczone. Wszystko zależy od Twojej kreatywności i umiejętności programowania.

Rozbudowa systemu o dodatkowe funkcje

System oparty na Arduino module IR można łatwo rozbudować. Dodanie wyświetlacza LCD pozwoli na wizualizację odbieranych komend.

Integracja z modułem Wi-Fi umożliwi sterowanie przez internet. To otwiera drogę do tworzenia zaawansowanych systemów IoT.

Pamiętaj o modularności kodu. Twórz osobne funkcje dla różnych zadań, co ułatwi późniejsze modyfikacje. Regularnie testuj system po każdej zmianie, aby uniknąć niespodzianek w działaniu.

Klucz do sukcesu w projektach Arduino z odbiornikiem IR

Podłączenie odbiornika IR do Arduino otwiera drzwi do fascynującego świata zdalnego sterowania. Dzięki prostym komponentom i odpowiedniemu kodowi, możesz stworzyć zaawansowane systemy kontroli na podczerwień. Pamiętaj o dokładnym podłączeniu pinów i prawidłowej instalacji biblioteki IRremote - to fundament udanego projektu.

Testowanie i debugowanie to kluczowe etapy w procesie tworzenia arduino sterowania IR. Nie zniechęcaj się początkowymi trudnościami - każdy problem ma swoje rozwiązanie. Systematyczne podejście i cierpliwość pozwolą Ci osiągnąć zamierzone cele.

Możliwości zastosowań arduino modułu IR są praktycznie nieograniczone. Od prostego sterowania diodami LED po zaawansowane systemy automatyki domowej - wszystko zależy od Twojej kreatywności. Pamiętaj, że rozbudowa systemu o dodatkowe funkcje, takie jak wyświetlacz LCD czy moduł Wi-Fi, może znacząco zwiększyć jego funkcjonalność i otwiera drogę do tworzenia jeszcze bardziej zaawansowanych projektów.
