Diody SMD (Surface-Mounted Device) to nowoczesne komponenty elektroniczne montowane bezpośrednio na powierzchni płytek drukowanych. Ich główną zaletą jest mały rozmiar oraz wysoka wydajność. W przeciwieństwie do tradycyjnych diod THT, diody SMD nie wymagają przewlekania przez otwory w płytce. Podstawowe typy to SMD 3528, 5050 oraz 3014 - gdzie liczby oznaczają wymiary komponentu w milimetrach.
Najważniejsze informacje:- Diody SMD są znacznie mniejsze od tradycyjnych diod THT
- Montaż odbywa się bezpośrednio na powierzchni płytki PCB
- Dostępne są w wersjach jednokolorowych i RGB
- Oznaczenie (np. 5050) wskazuje na wymiary diody
- Charakteryzują się wysoką efektywnością energetyczną
- Mają długą żywotność i są energooszczędne
- Znajdują szerokie zastosowanie w nowoczesnej elektronice
- Można je łatwo rozpoznać po kwadratowej lub prostokątnej bazie bez nóżek
Czym są diody SMD i dlaczego ważne są ich oznaczenia?
Diody SMD (Surface-Mounted Device) to miniaturowe komponenty elektroniczne montowane bezpośrednio na powierzchni płytek drukowanych. Ich niewielkie wymiary i wysoka wydajność sprawiają, że są podstawowym elementem nowoczesnej elektroniki.
System oznaczeń diod SMD jest kluczowy dla identyfikacji ich właściwości i parametrów technicznych. Numery na obudowie informują o wymiarach, mocy oraz typie diody. Prawidłowe odczytanie tych kodów pozwala uniknąć błędów podczas projektowania i napraw.
Znajomość oznaczeń LED SMD przekłada się na oszczędność czasu i precyzyjny dobór komponentów. Eliminuje też ryzyko uszkodzenia układu przez zastosowanie niewłaściwego elementu.
System oznaczeń numerycznych diod SMD
Numery diod SMD bazują na ich wymiarach fizycznych. Pierwsza para cyfr oznacza długość, a druga szerokość w dziesiątych częściach milimetra. System ten pozwala szybko określić rozmiar komponentu bez potrzeby pomiarów.
| Oznaczenie | Wymiary (mm) | Popularność |
|---|---|---|
| SMD 3528 | 3,5 x 2,8 | Bardzo wysoka |
| SMD 5050 | 5,0 x 5,0 | Wysoka |
| SMD 3014 | 3,0 x 1,4 | Średnia |
W oznaczeniu SMD 5050 pierwsza liczba "50" oznacza długość 5,0 mm. Druga liczba "50" wskazuje na szerokość 5,0 mm. Oznaczenie SMD 3528 informuje o wymiarach 3,5 mm x 2,8 mm. Ten system jest uniwersalny i stosowany przez wszystkich producentów. Znajomość tych oznaczeń pozwala szybko określić fizyczne parametry diody.
Czytaj więcej: Zegar bez wskazówek do wydruku: pomoc w nauce czasu dla dzieci
Jak rozpoznać polaryzację diody SMD?
Polaryzacja w diodach SMD jest krytyczna dla ich prawidłowego działania. Nieprawidłowe podłączenie może skutkować uszkodzeniem komponentu.
- Znacznik na obudowie (najczęściej kreska lub kropka) wskazuje katodę
- Trójkątne wcięcie na krawędzi oznacza anodę
- Kształt elektrod może wskazywać polaryzację - dłuższa elektroda to zazwyczaj anoda
Na białych i niebieskich diodach SMD katoda często oznaczona jest trójkątem. Diody RGB posiadają specjalne oznaczenia dla każdego kanału koloru. W przypadku diod dwukolorowych, wspólna elektroda jest oznaczona dodatkowym symbolem.
Rodzaje diod SMD i ich specyficzne oznaczenia
Różne rodzaje diod SMD mają unikalne charakterystyki i zastosowania. Możemy wyróżnić diody jednokolorowe, RGB oraz specjalistyczne. Każdy typ posiada własny system oznaczeń dodatkowych, określających parametry świetlne i elektryczne.
- Diody jednokolorowe (np. 3528) - najprostsze, oznaczenia wskazują tylko rozmiar
- Diody RGB (np. 5050) - posiadają dodatkowe oznaczenia dla każdego kanału koloru
- Diody wysokiej mocy (np. 2835) - oznaczenia zawierają informacje o mocy świetlnej
- Diody UV/IR - specjalne oznaczenia określające długość fali świetlnej
Te komponenty znajdują zastosowanie w oświetleniu LED, elektronice użytkowej oraz przemysłowej automatyce. Diody RGB są popularne w podświetleniach dekoracyjnych. Wysokiej mocy SMD wykorzystuje się w oświetleniu ulicznym.

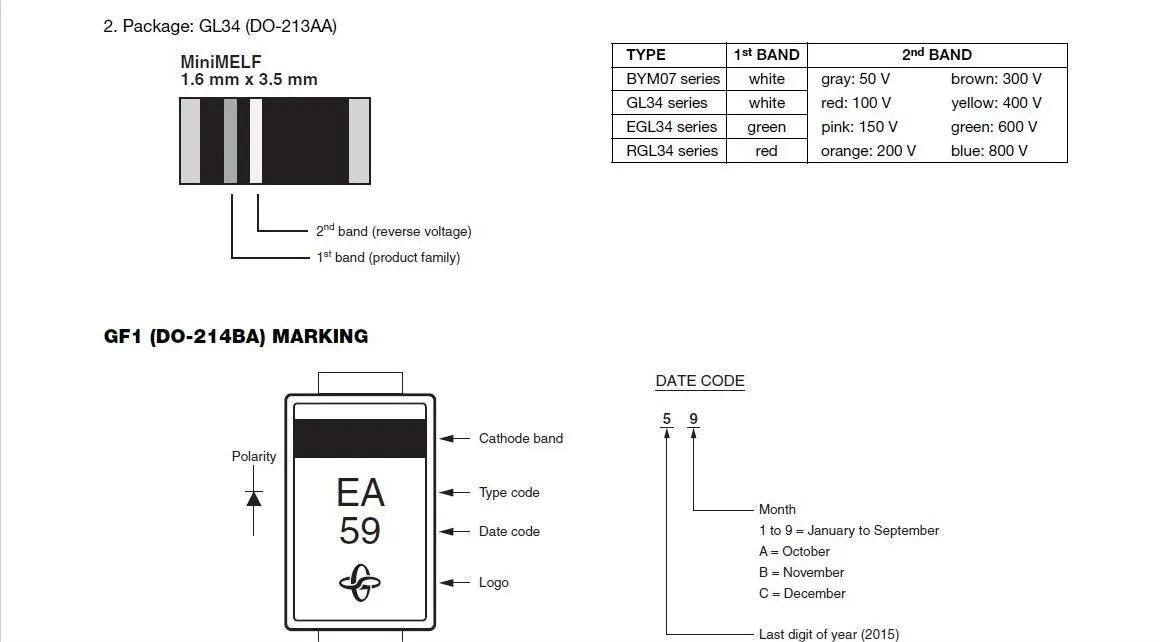

Gdzie znaleźć oznaczenia na diodzie SMD?
Oznaczenia diod SMD najczęściej znajdują się na górnej lub bocznej powierzchni obudowy. Ze względu na miniaturowe rozmiary komponentów, odczytanie oznaczeń może wymagać użycia lupy lub mikroskopu.
Trudności w identyfikacji wynikają z rozmiaru znaków, które często nie przekraczają 0,5 mm. Dodatkowo, oznaczenia mogą być słabo widoczne na skutek odbić światła od powierzchni diody.
Warto używać lupy o powiększeniu minimum 10x. Dobre oświetlenie i stabilne podparcie ręki znacząco ułatwiają odczyt.
Co warto zapamiętać o diodach SMD i ich oznaczeniach?
Diody SMD to zaawansowane komponenty elektroniczne, których prawidłowa identyfikacja opiera się na zrozumieniu systemu oznaczeń numerycznych. Najważniejszym elementem jest czterocyfrowy kod (np. 5050, 3528), który bezpośrednio wskazuje na wymiary diody w dziesiątych częściach milimetra.
Skuteczna identyfikacja diod SMD wymaga zwrócenia uwagi na trzy kluczowe aspekty: wymiary fizyczne określone w oznaczeniu, polaryzację wskazaną przez znaczniki na obudowie oraz specyficzne oznaczenia charakterystyczne dla danego typu diody (jednokolorowa, RGB czy wysokiej mocy). Znajomość tych elementów pozwala uniknąć większości błędów podczas projektowania i serwisowania układów elektronicznych.
Pamiętaj, że precyzyjny dobór diod SMD do konkretnych zastosowań nie tylko zapewnia optymalne działanie układu, ale też wpływa na jego trwałość i efektywność energetyczną. Warto zainwestować w odpowiednie narzędzia pomocnicze (jak lupa z podświetleniem), które znacząco ułatwiają odczytywanie miniaturowych oznaczeń na obudowach.
