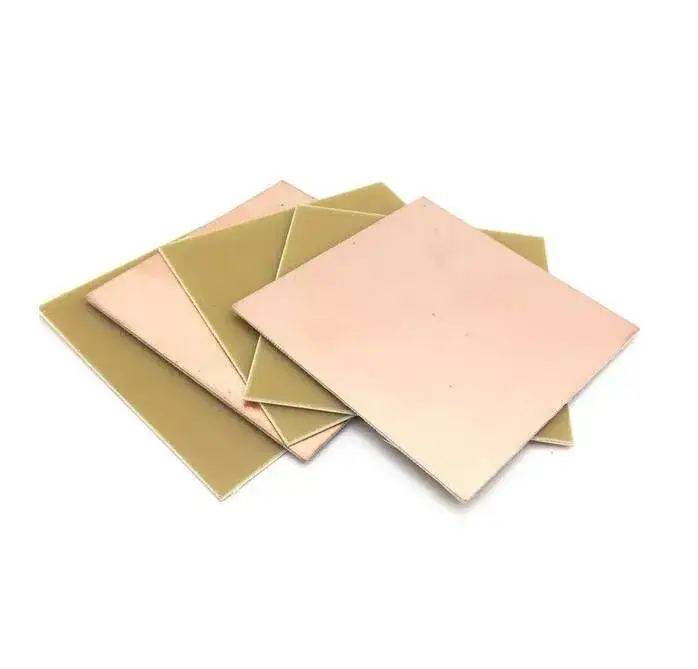

Laminat PCB to kluczowy materiał w produkcji płytek drukowanych. Pełni rolę podkładu dla komponentów elektronicznych. Zapewnia stabilną strukturę fizyczną i izolację elektryczną między warstwami przewodzącymi. Laminaty PCB występują w różnych typach, każdy o specyficznych właściwościach. Najczęściej używany jest FR-4, składający się z włókna szklanego i żywicy epoksydowej. Inne rodzaje to polyimide, CEM-1, CEM-3 i PTFE. Laminaty PCB znajdują zastosowanie w wielu dziedzinach elektroniki, od prostych zegarków po zaawansowane systemy w smartfonach i komputerach.
Najważniejsze informacje:- Laminat PCB zapewnia stabilność i izolację elektryczną w płytkach drukowanych
- FR-4 to najpopularniejszy typ laminatu PCB
- Istnieją różne rodzaje laminatów o specyficznych właściwościach
- Laminaty PCB są stosowane w szerokiej gamie urządzeń elektronicznych
- Właściwości laminatów obejmują odporność na temperaturę i przewodność cieplną
- Istnieją alternatywy dla laminatów PCB, takie jak płytki ceramiczne czy obwody na folii
Czym jest laminat PCB i jego rola w elektronice
Laminat PCB to podstawowy materiał używany do produkcji płytek drukowanych. Stanowi on podłoże, na którym montowane są komponenty elektroniczne. Laminat PCB pełni kluczową funkcję w obwodach drukowanych, zapewniając stabilną strukturę fizyczną oraz izolację elektryczną między warstwami przewodzącymi. Dzięki temu umożliwia prawidłowe funkcjonowanie skomplikowanych układów elektronicznych. Dodatkowo, laminat PCB chroni elementy przed uszkodzeniami mechanicznymi i wpływem środowiska. Znaczenie laminatów PCB w nowoczesnej elektronice jest nie do przecenienia. Są one fundamentem, na którym opiera się rozwój coraz to bardziej zaawansowanych urządzeń elektronicznych.
Rodzaje laminatów PCB i ich charakterystyka
FR-4 - najpopularniejszy laminat
Laminat FR-4 to najczęściej stosowany rodzaj materiału do PCB. Składa się z włókna szklanego nasączonego żywicą epoksydową, co nadaje mu wyjątkową wytrzymałość i odporność na wysokie temperatury. Laminat epoksydowo-szklany charakteryzuje się również doskonałymi właściwościami izolacyjnymi. FR-4 znajduje szerokie zastosowanie w produkcji elektroniki konsumenckiej. Jest też chętnie wybierany do tworzenia płytek drukowanych w urządzeniach przemysłowych.
Polyimide - laminat do ekstremalnych warunków
Laminat PCB typu polyimide wyróżnia się niezwykłą odpornością na ekstremalne temperatury, sięgające nawet 260°C. Cechuje go także wysoka elastyczność. Polyimide znajduje zastosowanie w przemyśle lotniczym i kosmicznym. Jest też często wykorzystywany w produkcji zaawansowanego sprzętu wojskowego.
CEM-1 i CEM-3 - ekonomiczne alternatywy
CEM-1 i CEM-3 to tańsze odpowiedniki laminatu FR-4. CEM-1 składa się z papieru celulozowego i żywicy epoksydowej, podczas gdy CEM-3 jest bliższy składem do FR-4, ale ma charakterystyczny biały kolor. Oba materiały oferują dobrą wydajność przy niższych kosztach produkcji. CEM-1 i CEM-3 są często wybierane do produkcji prostszych urządzeń elektronicznych lub w projektach o ograniczonym budżecie.
PTFE (teflon) - idealne rozwiązanie dla wysokich częstotliwości
Laminat PCB z PTFE charakteryzuje się wyjątkowo niskimi stratami sygnału przy wysokich częstotliwościach. Materiał ten ma również doskonałe właściwości izolacyjne. PTFE jest powszechnie stosowany w produkcji anten, filtrów i innych urządzeń pracujących w paśmie mikrofalowym.
| Rodzaj laminatu | Główne właściwości | Typowe zastosowania |
|---|---|---|
| FR-4 | Wysoka wytrzymałość, dobra odporność termiczna | Elektronika konsumencka, urządzenia przemysłowe |
| Polyimide | Ekstremalna odporność termiczna, elastyczność | Lotnictwo, kosmonautyka, sprzęt wojskowy |
| CEM-1/CEM-3 | Ekonomiczne, dobre właściwości mechaniczne | Proste urządzenia elektroniczne, projekty budżetowe |
| PTFE | Niskie straty przy wysokich częstotliwościach | Anteny, filtry mikrofalowe, sprzęt RF |
Czytaj więcej: DS1820 AVR: Jak podłączyć i użyć czujnik temperatury
Zastosowania laminatów PCB w różnych dziedzinach
Elektronika konsumencka
Laminaty PCB są sercem wielu urządzeń codziennego użytku. Oto przykłady:
- Smartfony
- Laptopy
- Telewizory
- Konsole do gier
- Inteligentne zegarki
Rozwój smartfonów i komputerów w dużej mierze zależy od postępu w technologii laminatów PCB. Umożliwiają one miniaturyzację urządzeń przy jednoczesnym zwiększeniu ich mocy obliczeniowej. Laminaty PCB pozwalają na integrację coraz większej liczby komponentów na mniejszej powierzchni.
Przemysł i automatyka
W systemach kontroli przemysłowej laminaty PCB odgrywają kluczową rolę. Zapewniają niezawodność i precyzję działania skomplikowanych układów sterowania. Są odporne na trudne warunki panujące w środowisku przemysłowym. W robotyce i automatyce laminaty PCB umożliwiają tworzenie zaawansowanych systemów sterowania. Pozwalają na integrację czujników i układów wykonawczych w kompaktowej formie.
Motoryzacja i transport
Nowoczesne pojazdy zawierają dziesiątki płytek drukowanych opartych na laminatach PCB. Znajdują się one w systemach sterowania silnikiem, układach bezpieczeństwa czy systemach infotainment. Laminaty PCB muszą spełniać surowe wymagania dotyczące odporności na wibracje i temperatury. Ich zastosowanie przyczynia się do zwiększenia bezpieczeństwa i efektywności transportu. Umożliwiają implementację zaawansowanych systemów wspomagania kierowcy i autonomicznej jazdy.
Medycyna i ochrona zdrowia
Laminaty PCB są niezbędne w produkcji sprzętu medycznego. Oto kluczowe zastosowania:
- Urządzenia diagnostyczne (np. tomografy, ultrasonografy)
- Sprzęt monitorujący funkcje życiowe
- Implanty medyczne
- Zaawansowane protezy
Rozwój zaawansowanych technologii medycznych byłby niemożliwy bez laminatów PCB. Umożliwiają one tworzenie coraz bardziej precyzyjnych i niezawodnych urządzeń, poprawiających jakość opieki zdrowotnej.
Kluczowe właściwości laminatów PCB
Odporność na temperaturę
Odporność termiczna laminatów PCB jest kluczowa dla niezawodności urządzeń elektronicznych. Zapobiega odkształceniom i uszkodzeniom płytek drukowanych pod wpływem ciepła. Różne rodzaje laminatów PCB oferują odmienne poziomy odporności termicznej. FR-4 wytrzymuje temperatury do 140°C, polyimide nawet do 260°C, podczas gdy PTFE radzi sobie z temperaturami przekraczającymi 280°C.
Przewodność cieplna
Efektywne odprowadzanie ciepła jest kluczowe dla wydajności i trwałości urządzeń elektronicznych. Laminaty PCB o wysokiej przewodności cieplnej pomagają w rozpraszaniu ciepła generowanego przez komponenty. Zapobiegają przegrzewaniu się układów i przedłużają ich żywotność. Laminaty PCB z rdzeniem metalowym (MCPCB) są szczególnie skuteczne w aplikacjach wymagających intensywnego odprowadzania ciepła, takich jak oświetlenie LED wysokiej mocy.
Izolacja elektryczna
Właściwości izolacyjne laminatów PCB są fundamentalne dla poprawnego funkcjonowania obwodów elektronicznych. Zapobiegają one zwarciom i zapewniają separację między ścieżkami przewodzącymi. Jakość izolacji wpływa na integralność sygnału i niezawodność urządzenia. Poprawę właściwości izolacyjnych laminatów PCB można osiągnąć poprzez stosowanie specjalnych powłok lub zwiększenie grubości warstwy dielektrycznej.
Alternatywy dla standardowych laminatów PCB
Płytki ceramiczne
Ceramiczne podłoża PCB oferują wyjątkową odporność na wysokie temperatury i chemikalia. Charakteryzują się również doskonałą stabilnością wymiarową i niskim współczynnikiem rozszerzalności cieplnej. Te unikalne właściwości sprawiają, że są idealne do zastosowań w ekstremalnych warunkach. Płytki ceramiczne znajdują zastosowanie w elektronice wysokiej częstotliwości oraz w urządzeniach pracujących w trudnych warunkach środowiskowych.
Elastyczne obwody drukowane (flex PCB)
Flex PCB to innowacyjne rozwiązanie, łączące elastyczność z funkcjonalnością tradycyjnych płytek drukowanych. Charakteryzują się małą wagą, cienkim profilem i możliwością zginania. Dzięki tym cechom flex PCB są idealne do zastosowań w ograniczonych przestrzeniach. Znajdują szerokie zastosowanie w produkcji smartfonów, urządzeń medycznych i elastycznych wyświetlaczy.
Obwody drukowane na papierze
Papierowe obwody drukowane to ekonomiczna i ekologiczna alternatywa dla tradycyjnych laminatów PCB. Są biodegradowalne i łatwe w recyklingu. Jednak mają ograniczoną trwałość i odporność na warunki zewnętrzne. Papierowe PCB mogą znaleźć zastosowanie w produkcji jednorazowych urządzeń medycznych. Są też rozważane jako rozwiązanie dla tanich, masowo produkowanych urządzeń IoT.
Przyszłość laminatów PCB
Rozwój materiałów do PCB zmierza w kierunku zwiększenia ich wydajności i ekologiczności. Prowadzone są badania nad laminatami PCB o jeszcze lepszej przewodności cieplnej i odporności na wysokie częstotliwości. Nowe technologie, takie jak druk 3D, mogą zrewolucjonizować sposób produkcji płytek drukowanych. W przyszłości możemy spodziewać się pojawienia się laminatów PCB o właściwościach samonaprawialnych. Rozwój nanotechnologii może przynieść materiały o niespotykanych dotąd parametrach, umożliwiając tworzenie jeszcze bardziej zaawansowanych urządzeń elektronicznych.
Laminaty PCB: Fundament Nowoczesnej Elektroniki i Klucz do Innowacji
Laminaty PCB stanowią niewidzialny, ale kluczowy element współczesnej elektroniki. Od smartfonów po zaawansowane systemy medyczne, te niepozorne materiały umożliwiają funkcjonowanie urządzeń, które kształtują nasze codzienne życie. Różnorodność laminatów PCB, od popularnego FR-4 po specjalistyczne materiały jak polyimide czy PTFE, pozwala na dostosowanie ich właściwości do specyficznych wymagań różnych branż.
Przyszłość laminatów PCB zapowiada się fascynująco. Rozwój nowych materiałów i technologii produkcji otwiera drogę do jeszcze bardziej zaawansowanych i wydajnych urządzeń elektronicznych. Ekologiczne alternatywy, takie jak papierowe obwody drukowane, pokazują, że innowacje w tej dziedzinie mogą iść w parze z troską o środowisko. Niezależnie od kierunku rozwoju, jedno jest pewne - laminaty PCB pozostaną fundamentem, na którym będzie budowana przyszłość elektroniki.
