Czujnik DS1820 to zaawansowane urządzenie cyfrowe służące do precyzyjnego pomiaru temperatury. Należy do rodziny czujników DS18xx produkowanych przez Maxim Integrated. Ten popularny komponent elektroniczny świetnie współpracuje z mikrokontrolerami AVR. Jego uniwersalność i niezawodność sprawiają, że jest często wybierany zarówno w prostych projektach amatorskich, jak i profesjonalnych systemach przemysłowych.
Czujnik wyróżnia się szerokim zakresem pomiarowym od -40°C do 125°C oraz stałą rozdzielczością 0,5°C. Komunikacja odbywa się przez magistralę OneWire, co pozwala na równoległe podłączenie wielu czujników. Każde urządzenie posiada unikalny identyfikator, ułatwiający precyzyjną kontrolę pomiarów.
Najważniejsze informacje:- Działa w zakresie napięć 2,7V - 5V
- Posiada unikalny 64-bitowy numer seryjny
- Nie wymaga dodatkowych elementów do działania
- Umożliwia podłączenie wielu czujników na jednej linii
- Zapewnia dokładność pomiarów co 0,5°C
- Jest kompatybilny z większością mikrokontrolerów
- Znajduje zastosowanie w systemach HVAC i przemyśle
Czym jest DS1820 i jakie są jego możliwości?
DS1820 AVR to precyzyjny czujnik cyfrowy, który umożliwia dokładny pomiar temperatury w szerokim zakresie. Ten wszechstronny termometr cyfrowy AVR współpracuje z większością mikrokontrolerów z rodziny AVR poprzez interfejs OneWire. Dzięki unikalnemu adresowi 64-bitowemu można podłączyć wiele czujników do jednej linii danych.
Czujnik temperatury AVR DS1820 oferuje pomiary w zakresie od -40°C do +125°C z rozdzielczością 0,5°C. Dallas 1820 ATmega wymaga zasilania w zakresie 2,7V-5V, co czyni go kompatybilnym z większością układów mikroprocesorowych. Jego prosta konstrukcja i protokół komunikacyjny OneWire AVR sprawiają, że jest idealnym wyborem dla projektów amatorskich i profesjonalnych.
- Rozdzielczość pomiarowa: 0,5°C
- Unikalny adres 64-bitowy każdego czujnika
- Zasilanie: 2,7V - 5V DC
- Komunikacja przez pojedynczy przewód (OneWire)
- Zakres temperatur: -40°C do +125°C
Wymagane komponenty do podłączenia DS1820 z AVR
Do uruchomienia DS1820 AVR potrzebne są podstawowe elementy elektroniczne dostępne w każdym sklepie. Najważniejszym elementem jest mikrokontroler z rodziny AVR oraz sam DS18S20 ATmega. Dodatkowo należy zaopatrzyć się w rezystor podciągający oraz kilka elementów pomocniczych.
| Komponent | Wartość/Typ | Ilość |
| Mikrokontroler AVR | ATmega328P/ATmega32 | 1 |
| Czujnik DS1820 | TO-92 | 1 |
| Rezystor podciągający | 4.7kΩ | 1 |
| Kondensator | 100nF | 1 |
| Płytka stykowa | dowolna | 1 |
| Przewody połączeniowe | różne | 10 |
Schemat podłączenia krok po kroku
Podłączenie DS1820 AVR rozpoczyna się od prawidłowego przygotowania mikrokontrolera. Należy zwrócić szczególną uwagę na właściwe połączenie linii zasilania i danych.
Magistrala OneWire AVR wymaga odpowiedniego podciągnięcia linii danych do zasilania. Rezystor podciągający 4.7kΩ zapewnia stabilną komunikację między układami.

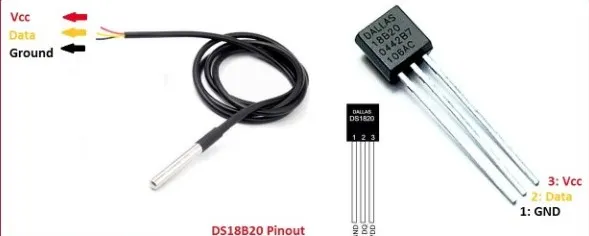

- Podłącz pin VDD czujnika do linii zasilania +5V
- Połącz pin GND z masą układu (0V)
- Pin DQ (dane) podłącz do wybranego pinu I/O mikrokontrolera (np. PB0)
- Dodaj rezystor podciągający 4.7kΩ między VDD a DQ
- Podłącz kondensator 100nF między VDD a GND
- Sprawdź poprawność wszystkich połączeń przed włączeniem zasilania
Konfiguracja środowiska programistycznego
Do programowania DS18B20 AVR potrzebne jest odpowiednie środowisko programistyczne. Zalecany jest Atmel Studio lub AVR Studio z zainstalowanym kompilatorem GCC. Niezbędna jest również biblioteka obsługująca protokół OneWire - najlepiej sprawdza się OneWire.h. Przed rozpoczęciem pracy należy pobrać i zainstalować sterowniki programatora AVR.
Inicjalizacja magistrali OneWire
Inicjalizacja czujnika temperatury AVR wymaga prawidłowej konfiguracji portów mikrokontrolera. Pierwszy krok to ustawienie odpowiedniego pinu jako wejście/wyjście.
Protokół OneWire AVR wymaga precyzyjnego timingu, dlatego ważne jest odpowiednie skonfigurowanie przerwań. Komunikacja z czujnikiem musi zachować określone odstępy czasowe między sygnałami.
Poniżej znajduje się przykładowy kod inicjalizacji:
```c #define ONEWIRE_PIN PB0 #define ONEWIRE_PORT PORTB #define ONEWIRE_DDR DDRB void onewire_init(void) { // Ustawienie pinu jako wyjście ONEWIRE_DDR |= (1 << ONEWIRE_PIN); // Podciągnięcie linii do wysokiego stanu ONEWIRE_PORT |= (1 << ONEWIRE_PIN); // Konfiguracja timera TCCR0 = (1 << CS01); // prescaler 8 // Włączenie przerwań TIMSK |= (1 << TOIE0); } ```Implementacja funkcji odczytu temperatury
DS1820 AVR wymaga specjalnej sekwencji komend do przeprowadzenia pomiaru temperatury. Najpierw wysyłamy komendę inicjalizacji konwersji, następnie czekamy na zakończenie pomiaru. Proces odczytu temperatury z czujnika temperatury AVR składa się z kilku etapów.
Po wysłaniu komendy konwersji, DS18B20 AVR potrzebuje około 750ms na wykonanie pomiaru. W tym czasie możemy wprowadzić mikrokontroler w tryb uśpienia, aby zaoszczędzić energię. Ostatnim krokiem jest odczyt wartości z rejestru temperatury.
```c // Funkcja odczytu temperatury z DS1820 float read_temperature(void) { uint8_t temp_l, temp_h; int16_t temp; // Reset magistrali i wybór czujnika onewire_reset(); onewire_write(0xCC); // Skip ROM onewire_write(0x44); // Convert T // Czekamy na zakończenie konwersji _delay_ms(750); // Odczyt temperatury onewire_reset(); onewire_write(0xCC); // Skip ROM onewire_write(0xBE); // Read Scratchpad temp_l = onewire_read(); // LSB temp_h = onewire_read(); // MSB // Obliczenie temperatury temp = (temp_h << 8) | temp_l; return temp * 0.5; } ```Konwersja i interpretacja odczytów
Dane otrzymane z Dallas 1820 ATmega wymagają odpowiedniej konwersji. Czujnik przesyła wartość w postaci 16-bitowej liczby całkowitej.
Przy interpretacji danych należy pamiętać o obsłudze wartości ujemnych. DS1820 AVR używa kodowania uzupełnienia do dwóch dla temperatur poniżej zera.
```c float convert_temperature(int16_t raw) { // Konwersja surowych danych na stopnie Celsjusza if (raw & 0x8000) { raw = -(~raw + 1); // Obsługa liczb ujemnych } return raw * 0.5f; } ```Typowe problemy przy pracy z DS1820
Podczas pracy z termometrem cyfrowym AVR mogą wystąpić różne problemy komunikacyjne. Najczęściej są one związane z nieprawidłowym podłączeniem lub błędną konfiguracją magistrali OneWire. Właściwa diagnostyka pozwala szybko zlokalizować źródło problemu.
Błędy w odczytach temperatury często wynikają z zakłóceń na linii danych. Odpowiednie ekranowanie przewodów i prawidłowe użycie rezystora podciągającego eliminuje większość problemów. Warto też sprawdzić jakość połączeń na płytce stykowej.
Problemy z zasilaniem mogą powodować niestabilną pracę DS18B20 AVR. Należy upewnić się, że napięcie zasilania jest stabilne i mieści się w dopuszczalnym zakresie. Dodanie kondensatora filtrującego często rozwiązuje problem.
| Problem | Przyczyna | Rozwiązanie |
| Brak odczytu | Błędne połączenie | Sprawdź połączenia i polaryzację |
| Niestabilne pomiary | Zakłócenia | Dodaj kondensator, ekranuj przewody |
| Błędne wartości | Zła konwersja danych | Sprawdź obliczenia i format danych |
Przykładowy projekt: Stacja pogodowa
Wykorzystując DS1820 AVR, można stworzyć prostą, ale funkcjonalną stację pogodową. System bazuje na mikrokontrolerze ATmega328P i wyświetlaczu LCD 16x2. Pomiary temperatury są wykonywane co 5 sekund, a wyniki są wyświetlane na ekranie.
Stacja może być rozbudowana o dodatkowe czujniki temperatury AVR dzięki możliwości łączenia wielu układów na jednej magistrali OneWire. Dane mogą być zapisywane w pamięci EEPROM, co pozwala na śledzenie zmian temperatury w czasie. Dodanie modułu RTC umożliwia precyzyjne rejestrowanie czasu pomiarów.
```c #includeRozbudowa projektu
Projekt stacji pogodowej można rozbudować o moduł WiFi ESP8266, który umożliwi przesyłanie danych do chmury. Dodanie czujnika wilgotności DHT22 pozwoli na kompleksowy monitoring warunków atmosferycznych.
Implementacja interfejsu szeregowego UART umożliwi komunikację z komputerem PC. Dane mogą być wizualizowane w czasie rzeczywistym za pomocą dedykowanej aplikacji desktopowej.
Optymalizacja kodu jest kluczowa dla długotrwałej pracy urządzenia. Warto wykorzystać tryby uśpienia mikrokontrolera między pomiarami, co znacząco zmniejszy pobór energii. Dodanie obsługi przerwań zamiast aktywnego oczekiwania poprawi responsywność systemu. Implementacja bufora kołowego dla pomiarów zapewni efektywne zarządzanie pamięcią.
Co powinieneś wiedzieć o DS1820 AVR?
DS1820 AVR to wszechstronny czujnik temperatury, który dzięki prostej konstrukcji i protokołowi OneWire znajduje zastosowanie w wielu projektach elektronicznych. Jego główne zalety to szeroki zakres pomiarowy od -40°C do +125°C, rozdzielczość 0,5°C oraz możliwość podłączenia wielu czujników do jednej linii danych. Te cechy sprawiają, że jest idealnym wyborem zarówno dla początkujących, jak i zaawansowanych konstruktorów.
Implementacja czujnika temperatury AVR wymaga podstawowej znajomości programowania mikrokontrolerów oraz zrozumienia protokołu OneWire. Najczęstsze problemy, takie jak niestabilne odczyty czy błędy komunikacji, można łatwo rozwiązać poprzez odpowiednie podłączenie rezystora podciągającego i zastosowanie kondensatora filtrującego. Właściwa inicjalizacja magistrali i prawidłowa interpretacja odczytów są kluczowe dla uzyskania dokładnych pomiarów.
DS18B20 AVR świetnie sprawdza się w projektach takich jak stacje pogodowe czy systemy monitoringu temperatury. Możliwość rozbudowy systemu o dodatkowe czujniki, moduły komunikacyjne czy wyświetlacze sprawia, że możliwości zastosowania są praktycznie nieograniczone. Pamiętaj jednak o optymalizacji kodu i właściwym zarządzaniu energią, szczególnie w projektach zasilanych bateryjnie.
