Symbole baterii w elektronice to kluczowe elementy schematów elektrycznych. Pomagają one zrozumieć rodzaj, polaryzację i właściwości źródeł zasilania. Najpopularniejszy symbol to zestaw równoległych linii. Dłuższa oznacza biegun dodatni, krótsza - ujemny. Baterie wieloogniwowe mają więcej par linii. Istnieją różne rodzaje symboli, zależne od technologii i zastosowania. Normy IEC i ANSI określają szczegółowe oznaczenia, wskazujące na typ i rozmiar baterii.
Najważniejsze informacje:
- Symbol podstawowy: dłuższa linia to "+", krótsza to "-"
- Więcej par linii oznacza baterię wieloogniwową
- Pierwsza litera w oznaczeniu wskazuje na technologię
- Druga litera określa kształt ogniwa
- Numer katalogowy informuje o rozmiarze i typie
- Specjalne symbole istnieją dla baterii litowych i alkalicznych
Co oznaczają symbole na bateriach?
Symbole na bateriach to nie tylko ozdobniki - niosą ze sobą istotne informacje. Oznaczenia baterii informują o ich typie, pojemności i sposobie użytkowania. Rozpoznawanie tych symboli może znacząco ułatwić codzienne korzystanie z urządzeń zasilanych bateriami.
W praktyce, znaczenie symboli baterii przekłada się na efektywne wykorzystanie energii i dłuższą żywotność sprzętu. Dzięki nim możemy dobrać odpowiedni rodzaj baterii do konkretnego urządzenia, unikając potencjalnych uszkodzeń. Znajomość tych oznaczeń pozwala też na prawidłową utylizację zużytych ogniw.
Podstawowy symbol baterii - jak go rozpoznać
Bateria symbol w najbardziej podstawowej formie to prosty, ale wymowny znak. Składa się on z dwóch równoległych linii o różnej długości, umieszczonych pionowo. Dłuższa linia reprezentuje biegun dodatni, krótsza - ujemny. Ten uniwersalny symbol jest łatwo rozpoznawalny i stosowany w wielu dziedzinach, od schematów elektronicznych po oznaczenia na urządzeniach codziennego użytku.
- Dłuższa linia: biegun dodatni (+)
- Krótsza linia: biegun ujemny (-)
- Pionowe ułożenie linii
- Proporcje długości linii: zazwyczaj 2:1
Czytaj więcej: Silnik elektryczny 12V z przekładnią: Jak wybrać idealny napęd?
Polaryzacja baterii w symbolach
Oznaczenia polaryzacji baterii są kluczowe dla prawidłowego funkcjonowania urządzeń. Biegun dodatni, oznaczony dłuższą linią lub symbolem "+", wskazuje kierunek przepływu prądu.
Biegun ujemny, reprezentowany przez krótszą linię lub symbol "-", zamyka obwód elektryczny. Prawidłowe rozpoznanie tych oznaczeń jest niezbędne przy instalacji baterii w urządzeniach.
System oznaczeń IEC i ANSI
Międzynarodowa Komisja Elektrotechniczna (IEC) i Amerykański Narodowy Instytut Standaryzacji (ANSI) opracowały systemy oznaczeń baterii. Te standardy zapewniają spójność i ułatwiają identyfikację baterii na całym świecie.
Systemy IEC i ANSI różnią się nieco w szczegółach, ale oba zawierają informacje o rozmiarze, chemii i kształcie baterii. Znajomość obu systemów pozwala na łatwe porównywanie i dobieranie odpowiednich baterii do różnych urządzeń.
| Oznaczenie | Znaczenie | Przykład |
|---|---|---|
| LR | Bateria alkaliczna | LR6 (AA) |
| CR | Bateria litowa | CR2032 (bateria guzikowa) |
| SR | Bateria srebrowa | SR44 (bateria do zegarków) |
| PR | Bateria cynkowo-powietrzna | PR41 (bateria do aparatów słuchowych) |
| FR | Bateria litowo-żelazowo-disiarczkowa | FR6 (AA litowa) |
| BR | Bateria litowo-węglowo-monofluorkowa | BR2325 (bateria do płyt głównych) |
Co oznaczają litery na bateriach?
Litery na bateriach to skrót informacji o ich składzie chemicznym i kształcie. Pierwsza litera zazwyczaj odnosi się do chemii baterii, druga do jej kształtu. Ten system pozwala szybko zidentyfikować właściwości baterii bez konieczności czytania szczegółowych specyfikacji.
Znajomość tych oznaczeń jest szczególnie przydatna przy wyborze zamienników lub gdy potrzebujemy baterii o specyficznych parametrach. Na przykład, "L" oznacza baterię alkaliczną, "C" - litową, a "R" - cylindryczny kształt ogniwa.
- L - bateria alkaliczna
- C - bateria litowa
- S - bateria srebrowa
- Z - bateria cynkowo-powietrzna
- R - kształt cylindryczny

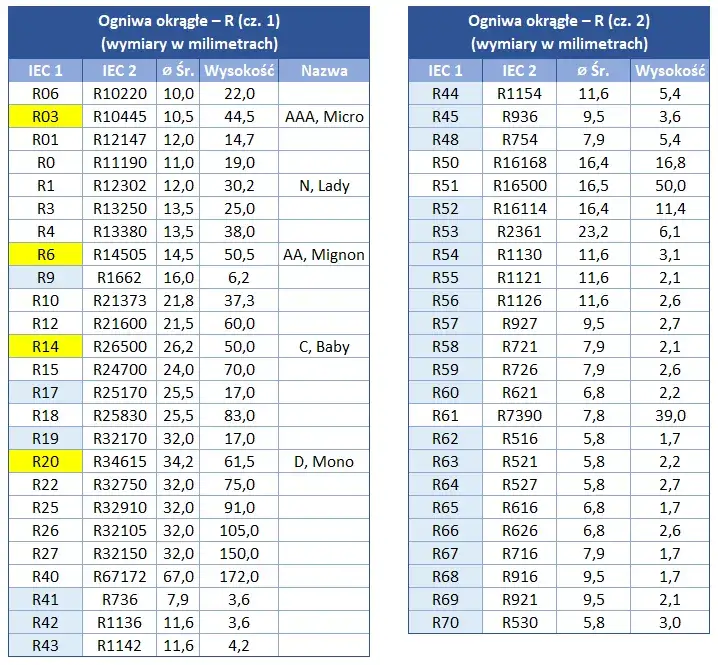

Numery katalogowe - jak je odczytywać?
Numery katalogowe na bateriach zawierają informacje o ich rozmiarze i pojemności. Zwykle składają się z kombinacji liter i cyfr, gdzie cyfry często odnoszą się do wymiarów baterii.
Na przykład, w oznaczeniu "18650", pierwsze dwie cyfry (18) oznaczają średnicę w milimetrach, a kolejne trzy (650) - długość w dziesiątych częściach milimetra. Taka standaryzacja ułatwia dobór odpowiednich baterii do różnych urządzeń.
Symbole baterii wieloogniwowych
Symbole baterii wieloogniwowych to rozbudowana wersja podstawowego symbolu. Zamiast pojedynczej pary linii, zawierają one kilka par, reprezentujących poszczególne ogniwa połączone szeregowo. Liczba par linii odpowiada liczbie ogniw w baterii.
Taki symbol pozwala szybko zorientować się w potencjalnej mocy i napięciu baterii. Na przykład, popularna bateria 9V jest przedstawiana jako trzy pary linii, co odzwierciedla jej konstrukcję składającą się z sześciu połączonych ogniw 1,5V.
| Typ baterii | Symbol | Liczba ogniw |
|---|---|---|
| Pojedyncze ogniwo (np. AA) | -|+ | 1 |
| Bateria 9V | -|-|-|+ | 6 |
| Akumulator 12V | -|-|-|-|+ | 8 |
| Powerbank | -|-|-|-|-|+ | 10+ |
Oznaczenia specjalnych rodzajów baterii
Specjalne rodzaje baterii mają swoje unikalne oznaczenia, które informują o ich właściwościach. Te symbole są kluczowe dla identyfikacji baterii o specyficznych zastosowaniach lub parametrach.
Znajomość tych oznaczeń jest szczególnie istotna w przypadku urządzeń wymagających baterii o określonych właściwościach chemicznych lub elektrycznych. Pomaga to uniknąć potencjalnych uszkodzeń sprzętu i zapewnić optymalne działanie.
Jak rozpoznać baterię litową?
Baterie litowe często oznaczane są symbolem "Li" lub pełnym napisem "Lithium". Te oznaczenia są zwykle umieszczone bezpośrednio na obudowie baterii.
W systemie IEC, baterie litowe często rozpoczynają się od litery "C", na przykład CR2032 dla popularnej baterii guzikowej. Warto pamiętać, że baterie litowe mają wyższe napięcie niż standardowe alkaliczne - zwykle 3V zamiast 1,5V.
Oznaczenia baterii alkalicznych
Baterie alkaliczne są często oznaczane literą "A" lub pełnym napisem "Alkaline". W systemie IEC, baterie alkaliczne zazwyczaj zaczynają się od liter "LR".
Popularne rozmiary baterii alkalicznych to AA (LR6), AAA (LR03), C (LR14) i D (LR20). Te oznaczenia są uniwersalne i stosowane przez większość producentów na całym świecie.
Symbole baterii w schematach elektronicznych
W schematach elektronicznych, symbole elektryczne baterii pełnią kluczową rolę w reprezentacji źródeł zasilania. Podstawowy symbol baterii to dwie równoległe linie o różnej długości, gdzie dłuższa oznacza biegun dodatni, a krótsza - ujemny. Ten prosty symbol może być modyfikowany, aby przedstawić różne typy baterii lub ich połączenia.
Dla baterii wieloogniwowych, symbol zawiera więcej par linii, co odzwierciedla większą liczbę połączonych ogniw. Na przykład, bateria 9V jest często reprezentowana przez trzy pary linii. W bardziej zaawansowanych schematach mogą pojawić się dodatkowe oznaczenia, takie jak wartość napięcia czy typ chemiczny baterii.
Znaczenie symboli baterii w schematach wykracza poza prostą reprezentację źródła zasilania. Mogą one zawierać informacje o polaryzacji, napięciu, a nawet sugerować konkretny typ baterii wymagany w danym układzie. Dla inżynierów i techników, prawidłowe odczytywanie i stosowanie tych symboli jest kluczowe dla projektowania i analizy obwodów elektronicznych.
Klucz do zrozumienia baterii: Od symboli do praktycznego zastosowania
Symbole baterii to nie tylko graficzne ozdobniki - to język, którym komunikują się producenci, inżynierowie i użytkownicy. Poznanie tego języka otwiera drzwi do efektywniejszego wykorzystania urządzeń elektronicznych i przedłużenia żywotności baterii. Od prostego rozróżnienia między biegunem dodatnim a ujemnym, po skomplikowane oznaczenia chemiczne i numeryczne, każdy symbol niesie ze sobą istotne informacje.
Zrozumienie oznaczeń baterii ma praktyczne zastosowanie w codziennym życiu. Pozwala na dobór odpowiedniego źródła zasilania do konkretnego urządzenia, uniknięcie potencjalnych uszkodzeń spowodowanych nieprawidłowym użytkowaniem, a także ułatwia proces recyklingu. Systemy oznaczeń IEC i ANSI, choć mogą wydawać się skomplikowane na pierwszy rzut oka, stanowią uniwersalny język, który pomaga konsumentom na całym świecie.
Pamiętajmy, że za każdym symbolem i oznaczeniem kryje się konkretna technologia i zastosowanie. Czy to baterie litowe do urządzeń wymagających długotrwałego zasilania, czy alkaliczne do codziennego użytku - każda ma swoje miejsce i przeznaczenie. Świadomość ta nie tylko ułatwia codzienne korzystanie z elektroniki, ale także przyczynia się do bardziej świadomego i ekologicznego podejścia do używania i utylizacji baterii.
