Łączenie akumulatorów szeregowo to metoda zwiększania napięcia w systemach zasilania. Polega na połączeniu bieguna dodatniego jednego akumulatora z biegunem ujemnym drugiego. Napięcie całego układu to suma napięć poszczególnych ogniw. Pojemność zestawu pozostaje na poziomie najmniejszego akumulatora. Ta technika ma zastosowanie w pojazdach elektrycznych, instalacjach fotowoltaicznych i urządzeniach przemysłowych. Najważniejsze informacje:
- Łączenie szeregowe zwiększa napięcie, zachowując pojemność
- Wymaga akumulatorów o podobnych parametrach
- Kable muszą być dobrane odpowiednio do pojemności akumulatorów
- Pozwala uzyskać wyższe napięcie dla urządzeń dużej mocy
- Niewłaściwe połączenie może skrócić żywotność akumulatorów
Zasada działania połączenia szeregowego
W połączeniu szeregowym akumulatorów napięcia poszczególnych ogniw sumują się. Przykładowo, łącząc dwa akumulatory 12V, uzyskamy napięcie 24V. Pojemność całego układu pozostaje jednak na poziomie pojemności najmniejszego akumulatora w zestawie.
- Zwiększenie napięcia wyjściowego
- Zachowanie pojemności na poziomie najsłabszego ogniwa
- Konieczność stosowania akumulatorów o podobnych parametrach

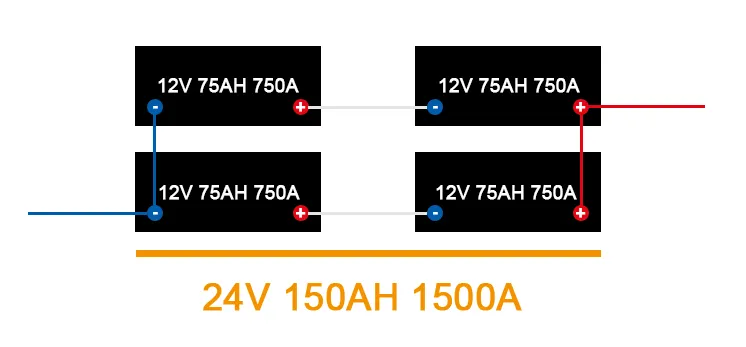

Jak krok po kroku połączyć akumulatory szeregowo
Montaż akumulatorów szeregowo wymaga precyzji i ostrożności. Oto prosty przewodnik, który pomoże Ci bezpiecznie wykonać to zadanie:
- Przygotuj akumulatory o tych samych parametrach (pojemność, technologia)
- Upewnij się, że akumulatory są w pełni naładowane
- Połącz biegun dodatni pierwszego akumulatora z biegunem ujemnym drugiego
- Powtórz proces dla kolejnych akumulatorów w układzie
- Podłącz przewody wyjściowe do wolnego bieguna dodatniego i ujemnego na końcach zestawu
Czytaj więcej: Laser do płytek PCB: Rewolucja w produkcji elektroniki
Dobór odpowiednich akumulatorów do połączenia
Właściwy dobór akumulatorów jest kluczowy dla bezpieczeństwa i efektywności układu. Niezgodność parametrów może prowadzić do uszkodzenia ogniw lub nawet pożaru.
| Parametr | Zalecenia |
|---|---|
| Pojemność | Identyczna dla wszystkich ogniw |
| Technologia | Ta sama (np. wszystkie AGM lub wszystkie żelowe) |
| Stan naładowania | Pełne naładowanie przed połączeniem |
| Stopień zużycia | Podobny wiek i historia eksploatacji |
Zgodność parametrów gwarantuje równomierne obciążenie i dłuższą żywotność całego zestawu. Nie oszczędzaj na jakości – to się opłaca w dłuższej perspektywie.
Jakie kable i złącza stosować
Dobór odpowiednich kabli jest kluczowy dla efektywności szeregowego połączenia akumulatorów. Przekrój przewodów powinien być dostosowany do maksymalnego prądu w układzie. Dla akumulatorów do 100Ah zaleca się kable o przekroju minimum 25mm².
Złącza powinny być wysokiej jakości, odporne na korozję. Najpopularniejsze to złącza oczkowe i klamrowe. Jakość połączeń ma ogromne znaczenie – luźne lub skorodowane styki mogą prowadzić do strat energii i przegrzewania się układu.
Potencjalne zagrożenia przy łączeniu szeregowym
Niewłaściwe podłączenie akumulatorów szeregowo niesie ze sobą ryzyko. Możliwe są zwarcia, przegrzanie, a nawet wybuchy. Różnice w pojemności mogą prowadzić do przeładowania słabszych ogniw. Istnieje też ryzyko porażenia prądem przy wysokich napięciach.
Aby zminimalizować zagrożenia, zawsze używaj rękawic i okularów ochronnych. Pracuj na odłączonym układzie i upewnij się, że masz pod ręką gaśnicę odpowiednią do gaszenia pożarów elektrycznych.
Typowe błędy podczas montażu
Pomyłki przy montażu akumulatorów szeregowo mogą być kosztowne. Prowadzą do uszkodzenia sprzętu, skrócenia żywotności baterii, a w skrajnych przypadkach do pożarów. Unikaj tych błędów, a Twój układ będzie służył długo i bezpiecznie.
- Łączenie akumulatorów o różnej pojemności - używaj identycznych ogniw
- Nieprawidłowa polaryzacja - zawsze sprawdzaj oznaczenia + i -
- Użycie zbyt cienkich kabli - dobieraj przekrój do maksymalnego prądu
- Luźne połączenia - regularnie sprawdzaj i dokręcaj zaciski
- Brak zabezpieczeń - zawsze stosuj bezpieczniki lub wyłączniki
Przykłady praktycznych zastosowań
W pojazdach elektrycznych akumulatory połączone szeregowo tworzą tzw. pakiety bateryjne. Pozwala to osiągnąć wysokie napięcia, niezbędne do zasilania silników o dużej mocy. Typowy samochód elektryczny może mieć napięcie pakietu rzędu 400V.
Systemy fotowoltaiczne często wykorzystują szeregowe połączenie akumulatorów do magazynowania energii. Umożliwia to efektywne gromadzenie nadwyżek produkcji i wykorzystanie ich w nocy lub podczas zachmurzenia.
W przemyśle, wysokonapięciowe układy zasilania awaryjnego (UPS) bazują na tej technice. Gwarantuje to niezawodne podtrzymanie pracy krytycznych systemów w przypadku awarii sieci.
| Zastosowanie | Typowa konfiguracja | Uzyskane napięcie |
|---|---|---|
| Samochód elektryczny | 100 x 4V | 400V |
| System fotowoltaiczny | 4 x 12V | 48V |
| Przemysłowy UPS | 20 x 12V | 240V |
Klucz do bezpiecznego i efektywnego łączenia akumulatorów szeregowo
Łączenie akumulatorów szeregowo to potężne narzędzie w świecie energetyki, pozwalające na zwiększenie napięcia układu przy zachowaniu jego pojemności. Kluczem do sukcesu jest precyzyjny dobór komponentów i skrupulatne przestrzeganie zasad bezpieczeństwa. Pamiętaj, że akumulatory w takim układzie muszą być jak bliźniaki - o identycznych parametrach i stanie technicznym.
Właściwy montaż to nie tylko kwestia efektywności, ale przede wszystkim bezpieczeństwa. Używaj odpowiednich kabli, złączy i zawsze pamiętaj o zabezpieczeniach. Regularne kontrole i konserwacja układu to gwarancja długiej i bezawaryjnej pracy. Dzięki tej wiedzy, szeregowe połączenie akumulatorów stanie się dla Ciebie prostym i bezpiecznym procesem, otwierającym drzwi do wielu praktycznych zastosowań - od pojazdów elektrycznych po systemy zasilania awaryjnego.
