Praktyczny schemat czujnika PIR: kompletny poradnik podłączania krok po kroku

Czujnik PIR (Passive Infrared Sensor) to zaawansowane urządzenie elektroniczne służące do wykrywania ruchu. Wykrywa zmiany promieniowania podczerwonego emitowanego przez poruszające się obiekty. Jest niezastąpiony w systemach alarmowych i automatyce domowej.

Działa na prostej zasadzie. Pyroelement odbiera promieniowanie podczerwone, a soczewka Fresnela skupia te fale, zwiększając skuteczność wykrywania. Czujnik nie emituje żadnego promieniowania - jedynie odbiera fale pochodzące z otoczenia. Rozróżnia ciepło ludzkiego ciała od innych źródeł.

Najważniejsze informacje:

• Wykrywa ruch poprzez pomiar promieniowania podczerwonego
• Nie wymaga emisji własnego promieniowania
• Główne elementy to pyroelement i soczewka Fresnela
• Popularne zastosowanie w systemach alarmowych i automatyce
• Łatwy w podłączeniu - wymaga tylko trzech przewodów
• Dostępny w różnych wariantach napięcia zasilania (5-20V)
• Możliwość regulacji czułości i czasu działania

Co to jest czujnik PIR i jakie ma wyprowadzenia?

Czujnik PIR (Passive Infrared Sensor) to podstawowy element systemów wykrywania ruchu. Jest to urządzenie pasywne, które reaguje na zmiany promieniowania podczerwonego. Dzięki pyroelementowi i soczewce Fresnela skutecznie wykrywa ruch obiektów emitujących ciepło.

• VCC - pin zasilający, doprowadzający napięcie 5-20V do czujnika
• GND - masa (ground), punkt odniesienia dla napięcia zasilającego
• OUT - wyjście sygnałowe, generuje stan wysoki (3.3V) przy wykryciu ruchu

Każde wyprowadzenie pełni kluczową rolę w działaniu czujnika PIR. Prawidłowe podłączenie wszystkich trzech pinów jest niezbędne do poprawnej pracy urządzenia.

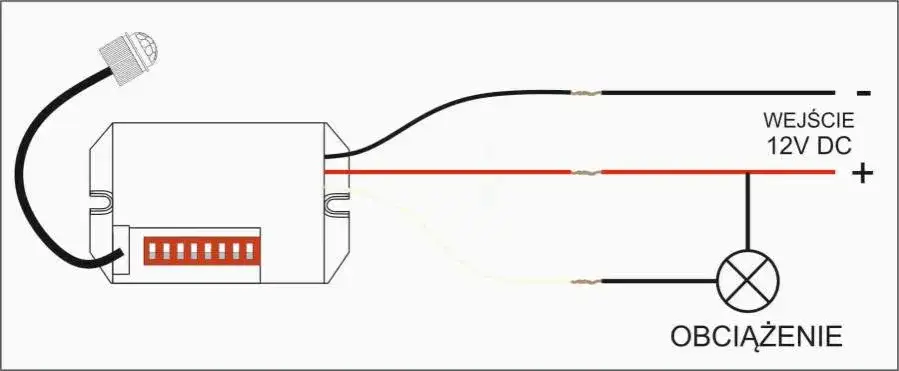

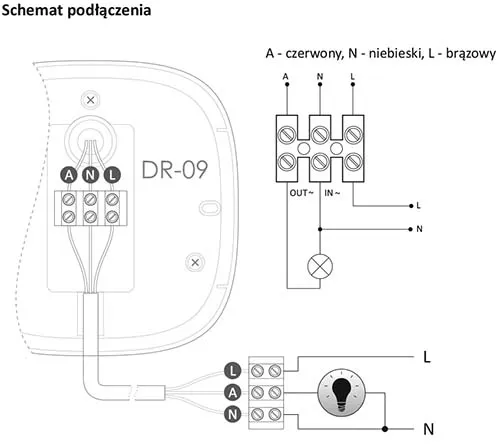

Schemat podłączenia czujnika PIR krok po kroku

Montaż czujnika PIR rozpoczynamy od przygotowania przewodów połączeniowych. Ważne jest zachowanie właściwej polaryzacji zasilania.

Przed podłączeniem należy upewnić się, że zasilanie jest wyłączone. Schemat podłączenia PIR wymaga precyzyjnego połączenia każdego pinu.

Pin czujnika	Połączenie
VCC	Zasilanie (+)
GND	Masa (-)
OUT	Pin sygnałowy

Po wykonaniu połączeń warto sprawdzić ich poprawność miernikiem. Nieprawidłowe połączenie może uszkodzić czujnik.

Jakie napięcie jest potrzebne do zasilania?

Do zasilania czujnika PIR potrzebne jest stabilne napięcie stałe. Najpopularniejszy model HC-SR501 działa w zakresie 5-20V. Zalecane jest stosowanie zasilania 5V dla bezpiecznej pracy.

Warto zastosować kondensator filtrujący 100uF równolegle do zasilania. Zabezpieczy to czujnik przed wahaniami napięcia.

Jak podłączyć czujnik PIR do Arduino?

Podłączenie czujnika PIR do Arduino jest proste i wymaga tylko 3 przewodów. VCC łączymy do 5V Arduino, GND do masy, a OUT do wybranego pinu cyfrowego. Standardowo wykorzystuje się pin 8.

```cpp int pirPin = 8; // Pin sygnałowy czujnika int ledPin = 13; // Dioda LED do sygnalizacji void setup() { pinMode(pirPin, INPUT); // Ustawienie pinu jako wejście pinMode(ledPin, OUTPUT); // LED jako wyjście Serial.begin(9600); // Start komunikacji } void loop() { if (digitalRead(pirPin) == HIGH) { digitalWrite(ledPin, HIGH); Serial.println("Wykryto ruch!"); } else { digitalWrite(ledPin, LOW); } delay(100); } ```

Po wgraniu kodu sprawdź działanie czujnika PIR wykonując ruch w obszarze detekcji. Dioda LED powinna się zaświecić przy wykryciu ruchu.

Konfiguracja potencjometrów w czujniku

Na płytce czujnika PIR znajdziesz dwa potencjometry regulacyjne. Pierwszy odpowiada za czułość detekcji ruchu - im wyższa wartość, tym czujnik reaguje na mniejsze zmiany.

Drugi potencjometr kontroluje czas utrzymania sygnału wyjściowego w stanie wysokim. Możesz ustawić go w przedziale od kilku sekund do kilku minut.

• Ustaw czułość na minimum (przekręć potencjometr przeciwnie do ruchu wskazówek zegara)
• Zwiększaj czułość stopniowo, testując reakcję na ruch
• Ustaw czas podtrzymania sygnału według potrzeb aplikacji
• Przetestuj ustawienia w docelowym środowisku pracy

Po każdej zmianie ustawień potencjometrów należy odczekać 15-30 sekund na stabilizację czujnika PIR. Pozwoli to na dokładną kalibrację.

Najczęstsze błędy przy podłączaniu czujnika PIR

Podstawowym błędem przy montażu czujnika PIR jest nieprawidłowa polaryzacja zasilania. Odwrotne podłączenie VCC i GND może uszkodzić moduł.

Kolejnym częstym problemem jest niestabilne zasilanie lub zbyt wysokie napięcie. Schemat podłączenia PIR wymaga dokładnego przestrzegania parametrów elektrycznych.

Wiele osób zapomina o czasie inicjalizacji czujnika. Po włączeniu zasilania należy odczekać około minuty na ustabilizowanie parametrów pracy.

W przypadku problemów należy sprawdzić kolejno: napięcie zasilania, poprawność połączeń i ustawienia potencjometrów. Pomocny będzie multimetr do weryfikacji poziomów napięć.

Większość problemów rozwiążesz poprzez reset czujnika (odłączenie zasilania na 30 sekund) i ponowną kalibrację potencjometrów.

Jak sprawdzić czy czujnik działa prawidłowo?

Test czujnika PIR rozpocznij od sprawdzenia napięcia na pinie OUT w stanie spoczynku. Powinno wynosić 0V. Podczas wykrycia ruchu napięcie wzrośnie do około 3.3V.

Obszar detekcji można sprawdzić poruszając się powoli w różnych odległościach od czujnika. Typowy zasięg to 3-7 metrów, zależnie od ustawień.

Prawidłowo działający czujnik PIR powinien generować stabilny sygnał wyjściowy. Losowe wyzwalanie świadczy o zakłóceniach lub złej kalibracji.

W przypadku nieprawidłowego działania sprawdź najpierw ustawienia potencjometrów. Jeśli to nie pomoże, zweryfikuj jakość połączeń i stabilność zasilania.

Kluczowe wskazówki montażu i obsługi czujnika PIR

Czujnik PIR to niezawodne urządzenie do detekcji ruchu, wymagające jedynie podstawowej wiedzy technicznej do poprawnej instalacji. Najważniejsze to zadbać o właściwe napięcie zasilania (5-20V) i prawidłowe podłączenie trzech pinów: VCC, GND i OUT.

Podczas montażu czujnika PIR kluczowa jest precyzja połączeń i odpowiednia kalibracja potencjometrów. Czujnik wymaga minuty na inicjalizację po włączeniu zasilania, a każda zmiana ustawień potencjometrów potrzebuje 15-30 sekund na stabilizację. W przypadku współpracy z Arduino, schemat podłączenia PIR jest prosty - wystarczą trzy przewody i podstawowy kod do obsługi sygnału.

Większość problemów z działaniem czujnika wynika z nieprawidłowego podłączenia lub złej kalibracji. Przestrzegając zasad montażu i systematycznie sprawdzając połączenia, można cieszyć się niezawodnym systemem detekcji ruchu w różnorodnych zastosowaniach.
