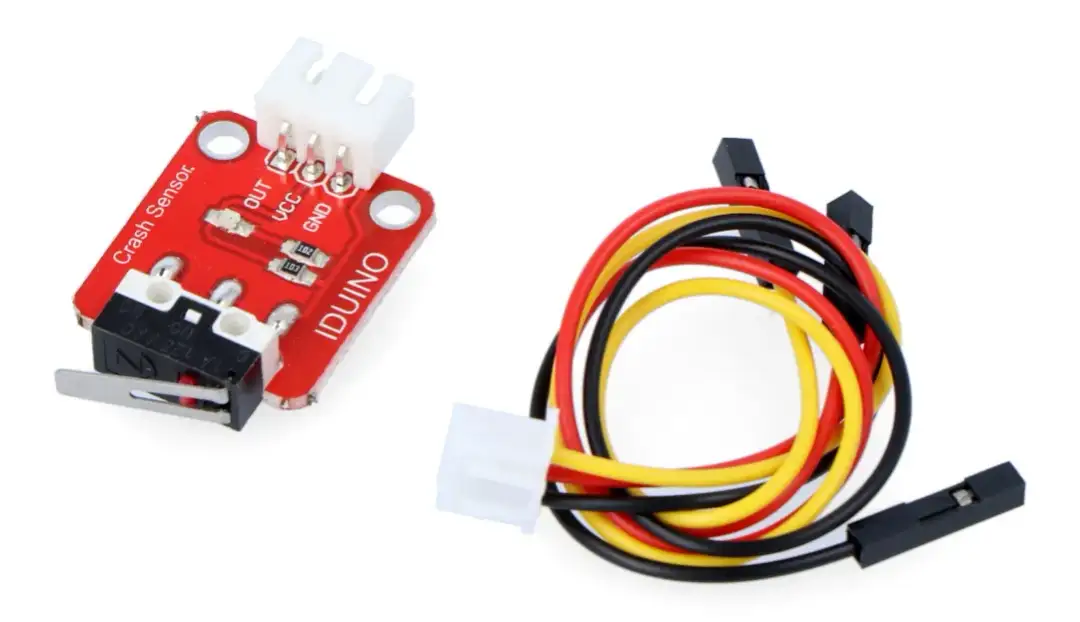

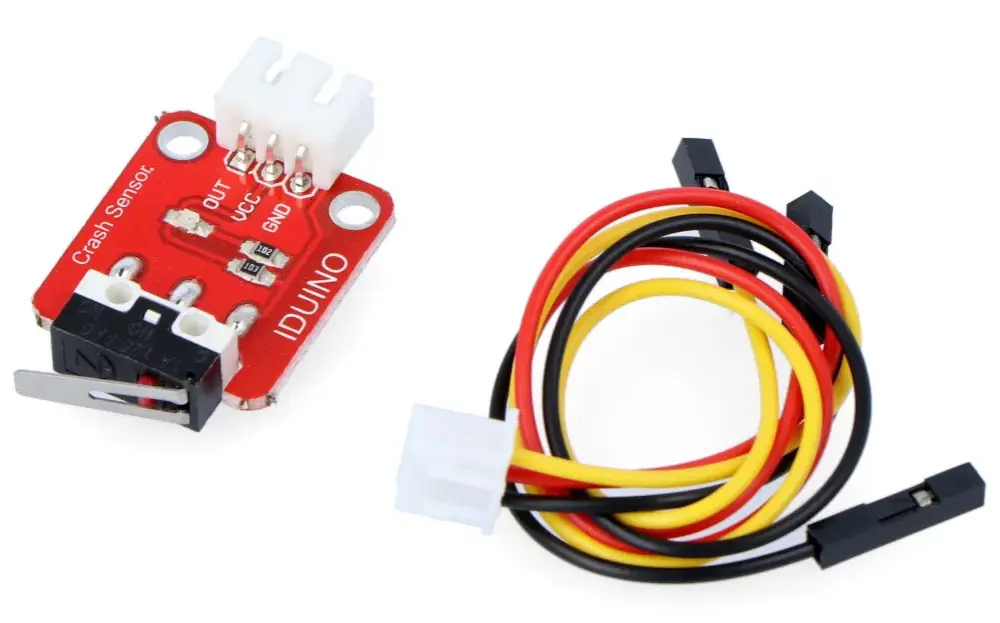

Czujnik krańcowy to podstawowy element automatyki, który wykrywa położenie ruchomych części. W połączeniu z Arduino tworzy prosty i niezawodny system detekcji stanów takich jak otwarcie drzwi czy pozycja elementów w maszynach. Działa na zasadzie przerwania lub zamknięcia obwodu elektrycznego. Podłączenie do Arduino wymaga jedynie kilku podstawowych elementów: samego czujnika, rezystora podciągającego i odpowiedniego okablowania.
Najważniejsze informacje:- Czujnik krańcowy może pracować w trybie NO (normalnie otwarty) lub NC (normalnie zamknięty)
- Wymaga tylko jednego pinu cyfrowego Arduino do działania
- Instalacja wymaga podstawowej znajomości elektroniki
- Znajduje zastosowanie w automatyce domowej i przemysłowej
- Może służyć jako element zabezpieczający w systemach mechanicznych
- Programowanie czujnika w Arduino jest proste i wymaga niewiele kodu
Co to jest czujnik krańcowy i do czego służy?
Czujnik krańcowy Arduino to podstawowy element automatyki, który wykrywa położenie ruchomych części. Wyłącznik krańcowy Arduino działa na zasadzie przerwania lub zamknięcia obwodu elektrycznego, gdy element mechaniczny dotknie jego powierzchni. Mechaniczny czujnik krańcowy Arduino jest niezawodny i prosty w obsłudze, co czyni go idealnym wyborem dla początkujących projektantów.
Krańcówka Arduino znajduje szerokie zastosowanie w automatyce domowej i przemysłowej. Ten podstawowy czujnik położenia Arduino może monitorować różne stany mechaniczne. Switch limit Arduino sprawdza się szczególnie w systemach zabezpieczających i kontrolnych.
- Automatyzacja bram i drzwi garażowych
- Systemy bezpieczeństwa maszyn CNC
- Kontrola położenia w drukarkach 3D
- Monitoring otwarcia szaf i drzwi
- Systemy zatrzymania awaryjnego
Potrzebne komponenty do projektu
Do realizacji projektu z czujnikiem krańcowym Arduino potrzebujesz kilku podstawowych elementów. Wszystkie komponenty są łatwo dostępne i niedrogie.
| Element | Ilość | Specyfikacja |
| Arduino Uno/Nano | 1 | Dowolna wersja |
| Czujnik krańcowy | 1 | Typu NO lub NC |
| Rezystor podciągający | 1 | 10kΩ |
| Przewody połączeniowe | 3 | Męsko-męskie |
Możesz użyć dowolnej płytki z rodziny Arduino lub jej klonu. Rezystor może mieć wartość od 4.7kΩ do 20kΩ.
Rodzaje czujników krańcowych (NO vs NC)
Czujniki typu NO (Normally Open) mają domyślnie rozwarty obwód elektryczny. Po naciśnięciu przycisku lub dźwigni obwód zostaje zamknięty. Ten typ jest najbardziej popularny w prostych projektach domowych.
Czujniki typu NC (Normally Closed) działają odwrotnie - domyślnie obwód jest zamknięty. Naciśnięcie przycisku lub dźwigni powoduje przerwanie obwodu. Są często stosowane w systemach bezpieczeństwa.
Wybór odpowiedniego typu zależy od specyfiki projektu. NC sprawdza się lepiej w systemach bezpieczeństwa, gdzie przerwanie przewodu zostanie natychmiast wykryte.
Jak działa czujnik typu NO?
Czujnik typu NO działa jak prosty włącznik światła. W stanie spoczynku obwód jest rozwarty i nie płynie przez niego prąd. Gdy naciskamy dźwignię czujnika, styki się zwierają. Arduino odczytuje zmianę stanu na pinie z LOW na HIGH. Po zwolnieniu nacisku, sprężyna rozłącza styki.
NO najczęściej stosuje się w dzwonkach i przyciskach. Są również popularne w systemach zliczających przejścia.
Jak działa czujnik typu NC?
Czujnik NC utrzymuje obwód w stanie zamkniętym, gdy nie jest aktywowany. Prąd płynie swobodnie przez zamknięte styki. Naciśnięcie dźwigni powoduje rozwarcie styków i przerwanie przepływu prądu. Arduino wykrywa zmianę stanu na pinie z HIGH na LOW. Po zwolnieniu nacisku, sprężyna zamyka styki.
NC są idealne do systemów alarmowych i bezpieczeństwa. Sprawdzają się również w maszynach przemysłowych jako wyłączniki krańcowe.
Schemat podłączenia do Arduino
Podłączenie czujnika krańcowego Arduino jest proste i wymaga tylko 3 przewodów. Schemat pokazuje standardowe połączenie z użyciem rezystora podciągającego.
Pierwszy krok to podłączenie zasilania. Jeden pin czujnika łączymy z 5V Arduino, a drugi z pinem cyfrowym. Trzeci przewód łączy rezystor podciągający z masą.
Następnie sprawdzamy poprawność połączeń. Rezystor podciągający powinien być podłączony między pinem sygnałowym a masą. Upewnij się, że wszystkie przewody są solidnie zamocowane.
- Zawsze sprawdź polaryzację zasilania
- Unikaj zwarć między pinami
- Używaj odpowiednich rezystorów podciągających
- Zabezpiecz połączenia przed przypadkowym rozłączeniem
Programowanie czujnika
Kod do obsługi czujnika krańcowego Arduino jest prosty i intuicyjny. Poniższy przykład pokazuje podstawową implementację.
```cpp const int CZUJNIK_PIN = 2; // Pin do którego podłączony jest czujnik boolean poprzedniStan = LOW; // Zmienna do przechowywania poprzedniego stanu void setup() { Serial.begin(9600); // Inicjalizacja komunikacji szeregowej pinMode(CZUJNIK_PIN, INPUT_PULLUP); // Ustawienie pinu jako wejście z rezystorem podciągającym } void loop() { boolean stan = digitalRead(CZUJNIK_PIN); // Odczyt stanu czujnika if (stan != poprzedniStan) { // Sprawdzenie czy stan się zmienił if (stan == HIGH) { Serial.println("Czujnik aktywowany!"); } else { Serial.println("Czujnik dezaktywowany!"); } poprzedniStan = stan; // Zapisanie nowego stanu } delay(50); // Małe opóźnienie dla stabilności } ```Setup inicjalizuje komunikację szeregową i konfiguruje pin. Funkcja INPUT_PULLUP aktywuje wewnętrzny rezystor podciągający Arduino.
Loop sprawdza stan czujnika i wykrywa zmiany. Porównanie z poprzednim stanem eliminuje wielokrotne wykrywanie tego samego zdarzenia.
Instrukcja warunkowa określa typ zdarzenia. Stan HIGH oznacza aktywację czujnika, a LOW jego dezaktywację.
Najczęstsze problemy techniczne
Podczas pracy z czujnikiem krańcowym Arduino możesz napotkać kilka typowych problemów. Poniższa tabela pomoże Ci je rozwiązać.
| Problem | Przyczyna | Rozwiązanie |
| Nieprawidłowe odczyty | Drgania styków | Dodaj delay() lub debouncing |
| Brak reakcji | Złe połączenie | Sprawdź okablowanie |
| Losowe aktywacje | Brak rezystora | Dodaj rezystor podciągający |
Większość problemów wynika z nieprawidłowego podłączenia lub braku odpowiednich zabezpieczeń. Zawsze używaj rezystorów podciągających i sprawdzaj połączenia. Problemy z drganiem styków można rozwiązać programowo.
Przykładowy projekt: System monitorowania drzwi
System monitorowania drzwi wykorzystuje czujnik końca ruchu Arduino do wykrywania ich otwarcia. Czujnik montujemy na framudze, a element aktywujący na skrzydle drzwi. Gdy drzwi się otwierają, Arduino wykrywa zmianę stanu.
Program może rejestrować czas otwarcia i zamknięcia drzwi. Dane są wyświetlane na monitorze szeregowym i mogą być zapisywane na karcie SD. System może również wysyłać powiadomienia przez moduł WiFi.
Projekt można rozszerzyć o dodatkowe funkcje. Możesz dodać buzzer alarmowy, diody LED sygnalizujące stan, czy moduł czasu rzeczywistego do dokładnego zapisu zdarzeń. System może również współpracować z innymi czujnikami, tworząc kompleksowy system zabezpieczeń.
Co powinieneś wiedzieć o czujnikach krańcowych Arduino?
Czujnik krańcowy Arduino to podstawowy element automatyki, który znacząco ułatwia monitorowanie ruchu i pozycji. Jego instalacja wymaga tylko kilku podstawowych komponentów: płytki Arduino, samego czujnika, rezystora podciągającego i przewodów połączeniowych. Najważniejszy jest wybór odpowiedniego typu czujnika - NO (normalnie otwarty) lub NC (normalnie zamknięty) - w zależności od zastosowania.
Programowanie wyłącznika krańcowego Arduino jest proste i wymaga zaledwie kilkunastu linii kodu. Kluczem do sukcesu jest prawidłowe podłączenie fizyczne elementów oraz dodanie zabezpieczeń przed drganiami styków w kodzie. Całość może działać jako samodzielny system lub część większego projektu automatyki.
Największą zaletą krańcówki Arduino jest jej wszechstronność - od prostych systemów alarmowych po złożone maszyny przemysłowe. Pamiętaj jednak o właściwym doborze typu czujnika - NC do systemów bezpieczeństwa, NO do prostszych zastosowań domowych. Z odpowiednim kodem i podłączeniem, system będzie działał niezawodnie przez długi czas.
