Raspberry Pi RTC (Real-Time Clock) to kluczowy moduł dla projektów wymagających precyzyjnego pomiaru czasu. Umożliwia Raspberry Pi śledzenie czasu nawet po odłączeniu zasilania. RTC działa na baterii, zapewniając ciągłość pracy. Najpopularniejsze moduły to DS1307 i DS3231, komunikujące się przez interfejs I2C. Podłączenie RTC wymaga połączenia z pinami GPIO i instalacji odpowiednich sterowników.
RTC znajduje szerokie zastosowanie w projektach IoT, automatyzacji domowej i systemach zbierania danych. Zapewnia niezawodność i dokładność pomiarów czasowych, co jest kluczowe w wielu aplikacjach opartych na Raspberry Pi.
Najważniejsze informacje:- RTC utrzymuje czas nawet bez zasilania Raspberry Pi
- Popularne moduły to DS1307 i DS3231
- Wymaga podłączenia do GPIO i konfiguracji systemu
- Kluczowy dla projektów IoT i automatyki domowej
- Zapewnia precyzyjne pomiary czasu w systemach zbierania danych
Potrzebne komponenty do montażu RTC w Raspberry Pi
Montaż modułu RTC do Raspberry Pi wymaga kilku kluczowych elementów. Przygotowanie odpowiednich komponentów jest pierwszym krokiem do stworzenia niezawodnego systemu pomiaru czasu.
- Raspberry Pi - dowolny model z pinami GPIO
- Moduł RTC - najczęściej DS3231 lub DS1307
- Przewody połączeniowe (jumper wires) - minimum 4 sztuki
- Bateria 3V (np. CR2032) - do podtrzymania pracy RTC
- Breadboard (opcjonalnie) - ułatwia montaż i testowanie
Mając te komponenty, jesteś gotowy do rozpoczęcia procesu instalacji zegara czasu rzeczywistego w Raspberry Pi.

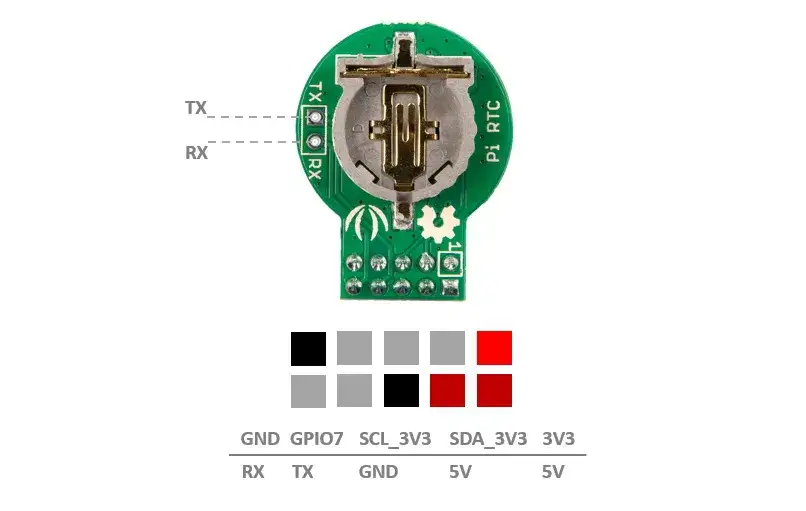

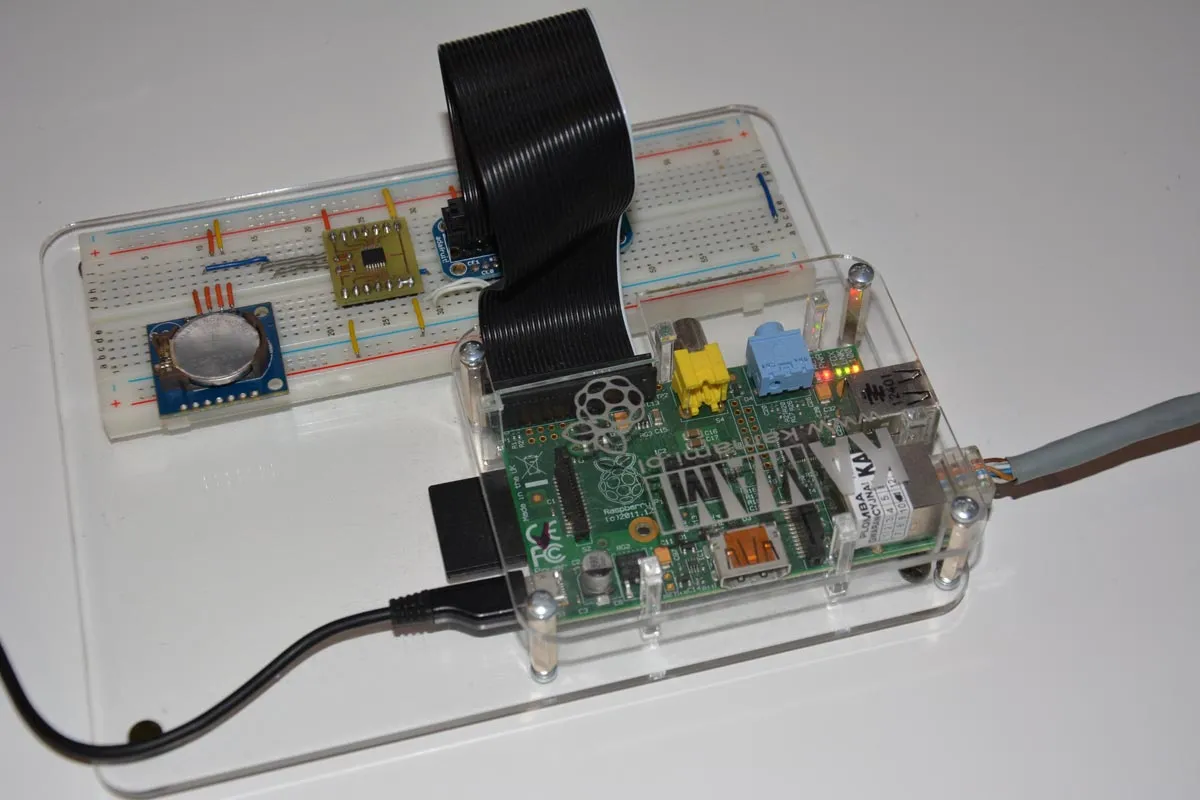

Schemat podłączenia modułu RTC do Raspberry Pi
Podłączenie RTC do Raspberry Pi wymaga precyzji. Kluczowe jest połączenie odpowiednich pinów modułu z GPIO Raspberry. Pamiętaj, że interfejs I2C wykorzystuje tylko dwie linie danych.
| Pin RTC | Pin Raspberry Pi | Funkcja |
|---|---|---|
| VCC | 3.3V | Zasilanie |
| GND | GND | Masa |
| SDA | GPIO 2 (SDA) | Linia danych I2C |
| SCL | GPIO 3 (SCL) | Linia zegara I2C |
Zachowaj ostrożność podczas łączenia. Upewnij się, że Raspberry Pi jest wyłączone przed rozpoczęciem montażu. Unikaj zwarć!
Czytaj więcej: Jak zbudować stację pogodową z czujnikiem ciśnienia atmosferycznego Arduino
Konfiguracja interfejsu I2C
I2C (Inter-Integrated Circuit) to protokół komunikacji szeregowej. Umożliwia wymianę danych między Raspberry Pi a modułem RTC. Jest wydajny i wymaga tylko dwóch linii: SDA (dane) i SCL (zegar).
Oto kroki aktywacji I2C w systemie:
- Uruchom narzędzie konfiguracyjne:
sudo raspi-config - Wybierz "Interfacing Options" > "I2C"
- Włącz I2C i zrestartuj Raspberry Pi
i2cdetect -y 1. Powinieneś zobaczyć adres Twojego modułu RTC.
Instalacja sterowników RTC
Sterowniki są kluczowe dla prawidłowej komunikacji między systemem a modułem RTC Raspberry Pi. Zainstaluj je, wykonując poniższe komendy:
sudo apt-get update
sudo apt-get install i2c-tools
sudo apt-get install python-smbus
Te sterowniki umożliwiają systemowi odczyt i zapis danych z zegara czasu rzeczywistego Raspberry. Dzięki nim moduł RTC staje się integralną częścią systemu.
Edycja plików konfiguracyjnych systemu
Teraz trzeba poinformować system o obecności RTC. Edytuj plik /boot/config.txt:
sudo nano /boot/config.txt
Dodaj na końcu linijkę: dtoverlay=i2c-rtc,ds3231 (dla DS3231) lub dtoverlay=i2c-rtc,ds1307 (dla DS1307).
Następnie edytuj /lib/udev/hwclock-set, komentując linie związane z fake-hwclock.
Po zmianach, zrestartuj Raspberry Pi. Sprawdź, czy system widzi RTC komendą: sudo hwclock -r.
Weryfikacja działania modułu RTC
Po instalacji warto zweryfikować, czy RTC Raspberry działa poprawnie. Możesz to zrobić porównując czas systemowy z czasem RTC. Użyj poniższych komend:
date # pokazuje czas systemowy
sudo hwclock -r # odczytuje czas z RTC
sudo hwclock -w # zapisuje czas systemowy do RTC
sudo hwclock -s # synchronizuje czas systemowy z RTC
Jeśli czasy są zbieżne, gratulacje! Twój moduł RTC Raspberry Pi działa poprawnie.
Typowe problemy z modułem RTC
Podczas konfiguracji RTC dla Raspberry Pi mogą pojawić się pewne trudności. Oto najczęstsze problemy i ich rozwiązania:
| Problem | Rozwiązanie |
|---|---|
| RTC nie jest wykrywany | Sprawdź połączenia, upewnij się, że I2C jest włączony |
| Nieprawidłowy czas po restarcie | Wymień baterię, sprawdź konfigurację w /boot/config.txt |
| Konflikt z fake-hwclock | Usuń pakiet fake-hwclock: sudo apt-get remove fake-hwclock
|
| Błędy odczytu/zapisu | Sprawdź uprawnienia, uruchom komendy z sudo |
Praktyczne zastosowania RTC w projektach
Moduł RTC Raspberry Pi otwiera drzwi do wielu fascynujących projektów. Może być używany w systemach logowania danych, gdzie precyzyjny czas jest kluczowy. Świetnie sprawdza się w projektach IoT, umożliwiając dokładne timestamping zdarzeń.
Przykładowe projekty to: stacja pogodowa z dokładnym rejestrem pomiarów, system automatycznego podlewania roślin z harmonogramem, czy inteligentny budzik reagujący na wzorce snu.
Raspberry Pi z modułem zegara to potężne narzędzie. Dzięki niemu Twoje projekty zyskują niezależność od internetu i stabilność czasową, co jest nieocenione w wielu aplikacjach.
Klucz do precyzji - RTC jako niezbędny dodatek do Raspberry Pi
Moduł RTC (Real-Time Clock) to prawdziwy game-changer dla projektów opartych na Raspberry Pi. Dzięki niemu Twoje urządzenie zyskuje niezależność od internetu w kwestii śledzenia czasu, co jest kluczowe dla wielu aplikacji IoT i systemów automatyki.
Proces instalacji RTC w Raspberry Pi, choć może wydawać się skomplikowany, jest w rzeczywistości prosty, jeśli podąża się krok po kroku. Od wyboru odpowiedniego modułu (DS3231 lub DS1307), przez prawidłowe podłączenie, aż po konfigurację systemu - każdy etap ma znaczenie dla końcowego sukcesu.
Pamiętaj, że konfiguracja zegara czasu rzeczywistego to nie tylko hardware. Równie ważna jest strona softwarowa - aktywacja I2C, instalacja sterowników i edycja plików konfiguracyjnych. Te kroki zapewniają, że Twój Raspberry Pi w pełni wykorzysta możliwości modułu RTC.
Z poprawnie działającym RTC, Raspberry Pi staje się jeszcze bardziej wszechstronnym narzędziem. Niezależnie od tego, czy budujesz stację pogodową, system automatycznego podlewania, czy zaawansowany rejestrator danych - precyzyjny pomiar czasu jest kluczem do sukcesu Twojego projektu.
