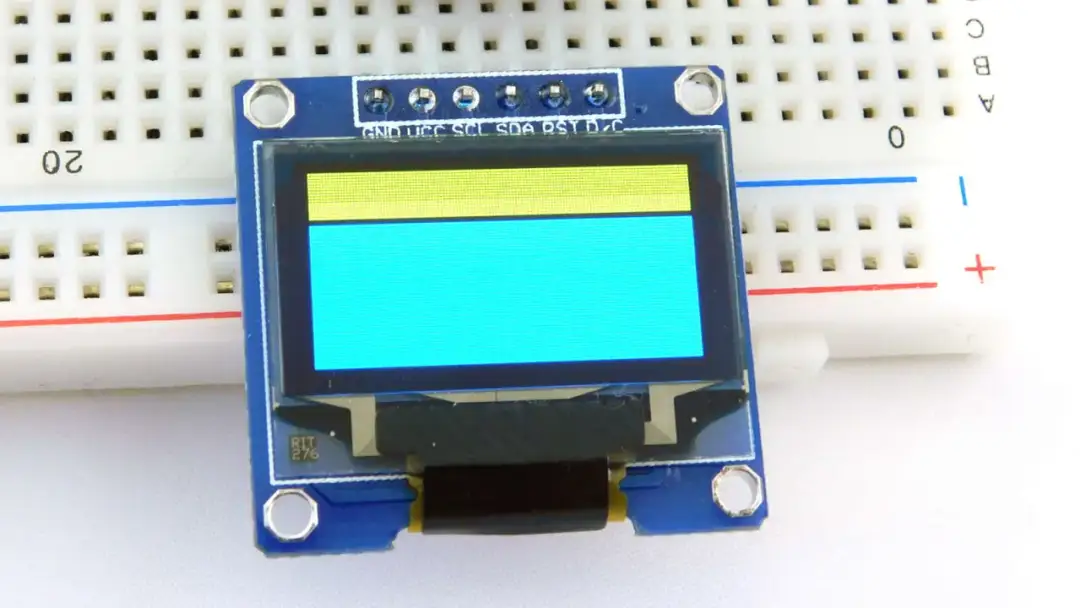

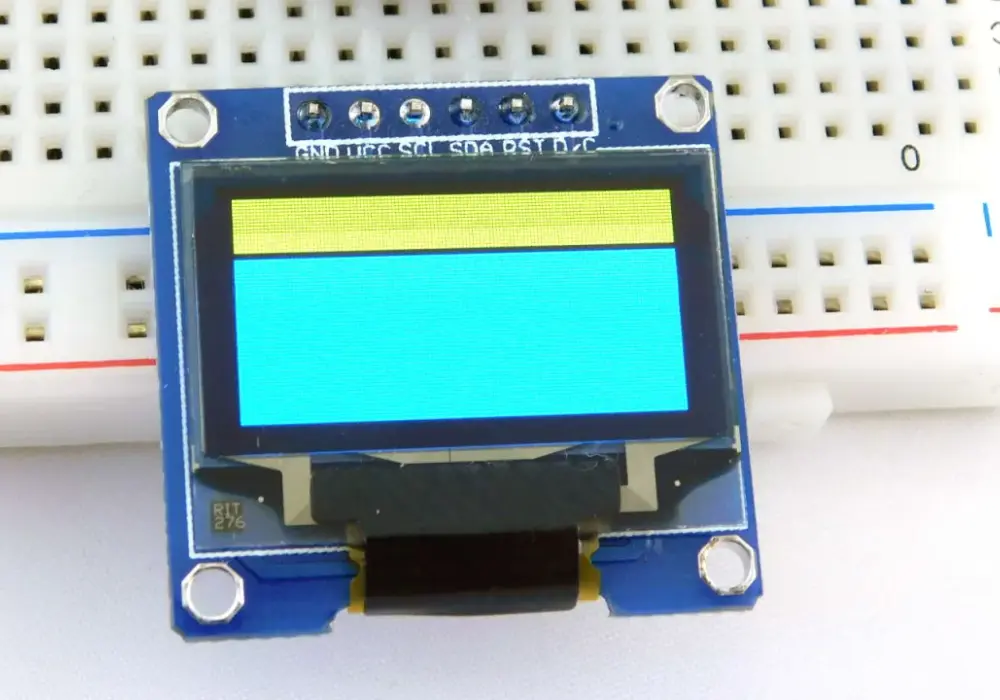

Wyświetlacze OLED to innowacyjne rozwiązanie dla projektów Arduino. Działają na zasadzie organicznych diod elektroluminescencyjnych. Stanowią świetną alternatywę dla standardowych wyświetlaczy LCD. Ich główną zaletą jest wyższa jakość obrazu i mniejsze zużycie energii. W projektach z Arduino najczęściej wykorzystywany jest model SSD1306 o rozdzielczości 128x64 pikseli. To właśnie ten model oferuje najlepszy stosunek możliwości do ceny.
Najważniejsze informacje:- OLED nie wymaga dodatkowego podświetlenia - świetnie sprawdza się w ciemności
- Zużywa energię tylko dla aktywnych pikseli - oszczędność baterii
- Podłączenie wymaga tylko 4 przewodów - prosta instalacja
- Współpracuje z popularnymi bibliotekami Adafruit
- Oferuje wysoką czytelność i kontrast wyświetlanych treści
- Jest cieńszy i lżejszy od standardowych wyświetlaczy LCD
- Doskonale nadaje się do wizualizacji danych w projektach Arduino
Czego potrzebujesz do podłączenia wyświetlacza OLED?
Wyświetlacz OLED Arduino to świetny sposób na wizualizację danych w projektach elektronicznych. Zanim zaczniesz pracę z ekranem OLED Arduino, przygotuj wszystkie niezbędne komponenty.
- Arduino (Uno, Mega lub Nano) - najpopularniejsza płytka dla początkujących, oferująca łatwe podłączenie wyświetlacza
- Moduł OLED Arduino (najlepiej model SSD1306 128x64) - energooszczędny wyświetlacz z interfejsem I2C
- 4 przewody połączeniowe żeńsko-żeńskie - do wykonania podstawowych połączeń
- Kabel USB - do programowania Arduino i zasilania układu
- Płytka stykowa (opcjonalnie) - ułatwia prototypowanie i testowanie połączeń
Te komponenty wystarczą do rozpoczęcia pracy z wyświetlaczem OLED i2c Arduino.
Schemat połączenia wyświetlacza OLED z Arduino
Podłączenie wyświetlacza OLED Arduino jest proste i wymaga tylko 4 przewodów. Interfejs I2C znacząco upraszcza proces instalacji. Połączenia należy wykonać zgodnie z poniższą tabelą.
| Pin OLED | Pin Arduino | Napięcie | Uwagi |
| VCC | 5V | 5V | Zasilanie |
| GND | GND | 0V | Masa |
| SDA | A4 | 5V | Dane |
| SCL | A5 | 5V | Zegar |
Dla Arduino Mega, piny SDA i SCL znajdują się na pinach 20 i 21. W Arduino Leonardo te same funkcje pełnią piny 2 i 3.
Instalacja bibliotek do obsługi wyświetlacza
Do obsługi modułu OLED Arduino potrzebne są odpowiednie biblioteki. Otwórz Arduino IDE i przejdź do Sketch > Include Library > Manage Libraries. W menedżerze wpisz "SSD1306". Zainstaluj wszystkie potrzebne biblioteki jednym kliknięciem.
- Adafruit_SSD1306 - główna biblioteka do obsługi wyświetlacza
- Adafruit_GFX - biblioteka graficzna do rysowania kształtów i tekstu
- Wire - biblioteka do komunikacji I2C
Weryfikacja poprawnej instalacji bibliotek
Po instalacji bibliotek, skompiluj przykładowy szkic dołączony do biblioteki Adafruit_SSD1306. Znajdziesz go w menu File > Examples > Adafruit SSD1306. Jeśli kompilacja przebiegnie bez błędów, biblioteki zostały zainstalowane prawidłowo.
Najczęstsze problemy to brak wymaganych zależności lub konflikt wersji. W takim przypadku usuń i zainstaluj biblioteki ponownie.
Pierwszy program z wyświetlaczem OLED

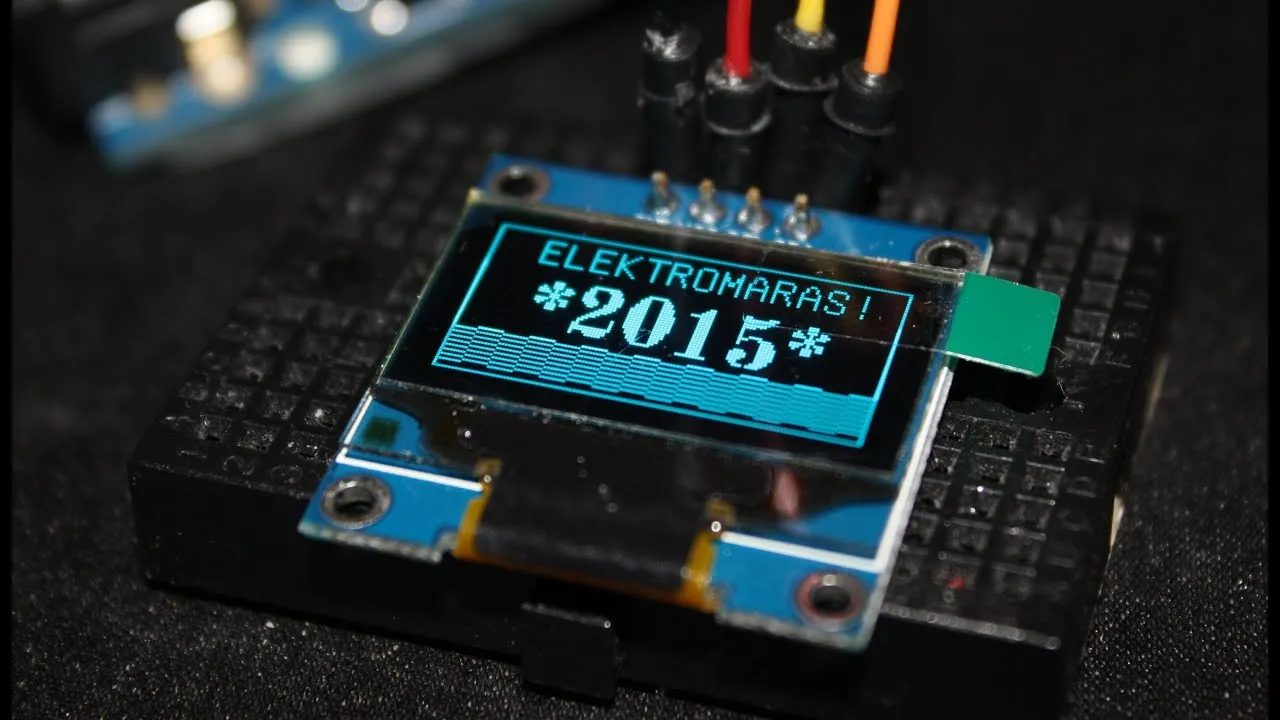

Oto podstawowy program Arduino OLED, który wyświetli tekst na ekranie. Program inicjalizuje wyświetlacz i wyświetla prosty napis. Wykorzystamy do tego interfejs I2C.
```cpp #includeW powyższym kodzie inicjalizujemy moduł OLED Arduino z adresem I2C 0x3C. Definiujemy parametry wyświetlacza i konfigurujemy tekst. Funkcja display() zatwierdza zmiany na ekranie. Program wykorzystuje podstawowe funkcje biblioteki SSD1306.
Podstawowe funkcje wyświetlacza
Biblioteka SSD1306 Arduino oferuje wiele przydatnych funkcji do sterowania wyświetlaczem. Poniżej znajdziesz najważniejsze z nich.
| Funkcja | Opis | Przykład użycia |
| clearDisplay() | Czyści ekran | display.clearDisplay(); |
| setTextSize() | Ustawia rozmiar tekstu | display.setTextSize(2); |
| drawPixel() | Rysuje pojedynczy piksel | display.drawPixel(64, 32, WHITE); |
Te funkcje pozwalają tworzyć zaawansowane interfejsy użytkownika i wyświetlać różnorodne dane na ekranie OLED Arduino.
Rozwiązywanie typowych problemów
Podczas pracy z wyświetlaczem OLED Arduino mogą pojawić się różne problemy techniczne. Większość z nich ma proste rozwiązania. Najczęstszy problem to pusty ekran spowodowany nieprawidłowym adresem I2C. Sprawdź, czy używasz właściwego adresu (typowo 0x3C lub 0x3D). Problem z niewyraźnym obrazem często wynika z niewłaściwego napięcia zasilania. Migotanie ekranu może być spowodowane złym połączeniem przewodów. Gdy tekst jest nieczytelny, sprawdź ustawienia kontrastu. Przypadkowe artefakty na ekranie zazwyczaj znikają po ponownej inicjalizacji wyświetlacza.
Regularnie czyść powierzchnię wyświetlacza OLED i2c Arduino suchą, miękką szmatką. Unikaj dotykania powierzchni wyświetlacza palcami.
Optymalizacja działania wyświetlacza
Ekran OLED Arduino może działać znacznie wydajniej po właściwej optymalizacji. Używaj buforowania do aktualizacji tylko zmienionych fragmentów ekranu. Ogranicz częstotliwość odświeżania do niezbędnego minimum. Wykorzystuj wbudowane funkcje biblioteki do rysowania zamiast operacji na pojedynczych pikselach. Zastosuj odpowiedni kontrast, aby wydłużyć żywotność wyświetlacza.
Do oszczędzania energii używaj funkcji sleep() gdy wyświetlacz nie jest potrzebny. Zmniejsz jasność ekranu do komfortowego poziomu. Wykorzystuj czarne tło, które zużywa mniej energii w technologii OLED.
Przykładowe projekty z wyświetlaczem OLED
Twój wyświetlacz OLED Arduino może służyć w wielu ciekawych projektach.
Stacja pogodowa to popularny projekt wykorzystujący moduł OLED Arduino. Wyświetlacz pokazuje temperaturę, wilgotność i ciśnienie atmosferyczne. Dane są aktualizowane co kilka sekund. Dodatkowo można dodać prognozę pogody na podstawie trendów zmian ciśnienia.
Monitor systemowy Arduino to kolejne praktyczne zastosowanie. Ekran OLED Arduino wyświetla stan czujników, napięcie baterii i inne parametry systemu. Możesz dodać wykresy w czasie rzeczywistym i alarmy przekroczenia wartości granicznych.
Inteligentny zegarek to zaawansowany projekt z wyświetlaczem OLED i2c Arduino. Oprócz czasu pokazuje powiadomienia, licznik kroków i poziom baterii. Menu jest obsługiwane przez przyciski lub czujnik gestów.
Eksperymentuj z własnymi pomysłami! Możliwości wyświetlacza OLED Arduino są praktycznie nieograniczone. Zacznij od prostych projektów i stopniowo zwiększaj ich złożoność.
Co warto zapamiętać o pracy z wyświetlaczem OLED?
Podłączenie wyświetlacza OLED Arduino wymaga tylko 4 przewodów i podstawowej znajomości środowiska Arduino IDE. Najważniejsze to prawidłowe połączenie pinów (VCC, GND, SDA, SCL) oraz instalacja bibliotek Adafruit_SSD1306 i Adafruit_GFX. Sam proces instalacji jest intuicyjny i sprowadza się do kilku kliknięć w menedżerze bibliotek.
Programowanie ekranu OLED Arduino zaczyna się od prostych operacji wyświetlania tekstu, ale możliwości są znacznie szersze. Biblioteka oferuje funkcje do rysowania kształtów, wyświetlania grafiki i tworzenia animacji. Kluczowe jest zrozumienie podstawowych funkcji jak clearDisplay(), setTextSize() czy drawPixel(), które stanowią fundament bardziej zaawansowanych projektów.
Większość problemów z modułem OLED Arduino można rozwiązać poprzez sprawdzenie połączeń, weryfikację adresu I2C lub ponowną instalację bibliotek. Pamiętaj o optymalizacji kodu i oszczędzaniu energii - to kluczowe aspekty przy tworzeniu przenośnych projektów. Od prostej stacji pogodowej po zaawansowany inteligentny zegarek - wyświetlacz OLED i2c Arduino sprawdzi się w każdym projekcie wymagającym czytelnego wyświetlania danych.
