Podłączanie i sterowanie buzzerem ATmega: praktyczny poradnik

Podłączanie i sterowanie buzzerem ATmega: praktyczny poradnik
Autor Amalia Czarnecka
Amalia Czarnecka26 października 2024 | 4 min

Mikrokontrolery ATmega stanowią popularny wybór w projektach elektronicznych wykorzystujących buzzery. Te niewielkie urządzenia dźwiękowe znajdują zastosowanie w wielu systemach sygnalizacyjnych. Buzzery występują w różnych wariantach: mechanicznych, elektromagnetycznych i piezoelektrycznych. Każdy typ ma swoje unikalne cechy i zastosowania. Połączenie ich z mikrokontrolerem ATmega otwiera szerokie możliwości generowania sygnałów dźwiękowych.

Najważniejsze informacje:
  • ATmega to wszechstronny mikrokontroler idealny do sterowania buzzerami
  • Buzzery dzielą się na aktywne (stała częstotliwość) i pasywne (programowalne tony)
  • Podłączenie buzzera wymaga tylko dwóch połączeń: sygnału i masy
  • Programowanie dźwięków jest możliwe poprzez kod w języku C
  • Rozwiązanie sprawdza się w systemach alarmowych i powiadomieniach
  • Interfejs ATmega-buzzer pozwala na łatwą implementację funkcji dźwiękowych
  • Systemy te są energooszczędne i niezawodne w działaniu

Rodzaje buzzerów kompatybilnych z ATmega

ATmega buzzer występuje w dwóch głównych wariantach: aktywnym i pasywnym. Każdy typ ma swoje unikalne właściwości i zastosowania. Dobór odpowiedniego buzzera zależy od specyfiki projektu.

Buzzery aktywne zawierają wbudowany generator dźwięku, który wytwarza sygnał o stałej częstotliwości. Mikrokontroler buzzer tego typu sprawdza się idealnie w prostych systemach alarmowych.

Buzzery pasywne wymagają zewnętrznego sterowania poprzez sygnał PWM. Dzięki temu generowanie dźwięku ATmega może obejmować różne tony i melodie, co jest szczególnie przydatne w projektach muzycznych.

Kryterium Buzzer Aktywny Buzzer Pasywny
Zasilanie 3-5V DC Sygnał PWM
Programowanie Proste on/off Kontrola częstotliwości
Zastosowania Alarmy, powiadomienia Melodie, dźwięki zmienne
Cena 5-15 PLN 3-10 PLN

Niezbędne komponenty do rozpoczęcia pracy

Do rozpoczęcia pracy z ATmega buzzer potrzebny jest podstawowy zestaw elementów elektronicznych. Wybór komponentów zależy od typu realizowanego projektu.

Jakość elementów ma kluczowe znaczenie dla niezawodności systemu. Piezo buzzer ATmega wymaga odpowiedniego zasilania i zabezpieczeń.

  • Mikrokontroler ATmega (np. ATmega328P) - serce systemu
  • Buzzer (aktywny lub pasywny) - generator dźwięku
  • Płytka prototypowa - do montażu układu
  • Przewody połączeniowe - minimum 4 sztuki
  • Zasilacz 5V lub bateria - źródło energii
  • Rezystor 100Ω - zabezpieczenie buzzera

Jak dobrać odpowiedni buzzer do projektu?

Wybór odpowiedniego ATmega buzzer zależy przede wszystkim od planowanego zastosowania. Projekty alarmowe najlepiej realizować z buzzerem aktywnym, natomiast muzyczne z pasywnym.

Głośność buzzera powinna być dostosowana do miejsca użytkowania. ATmega sygnał dźwiękowy w projekcie domowym może być cichszy niż w przemysłowym.

Napięcie zasilania musi być zgodne ze specyfikacją mikrokontrolera. Większość buzzer arduino kompatybilnych modułów pracuje w zakresie 3-5V, co idealnie współgra z ATmegą.

Rozmiar i sposób montażu to kolejne istotne kryteria. Buzzer powinien pasować do dostępnej przestrzeni i oferować wygodny sposób instalacji.

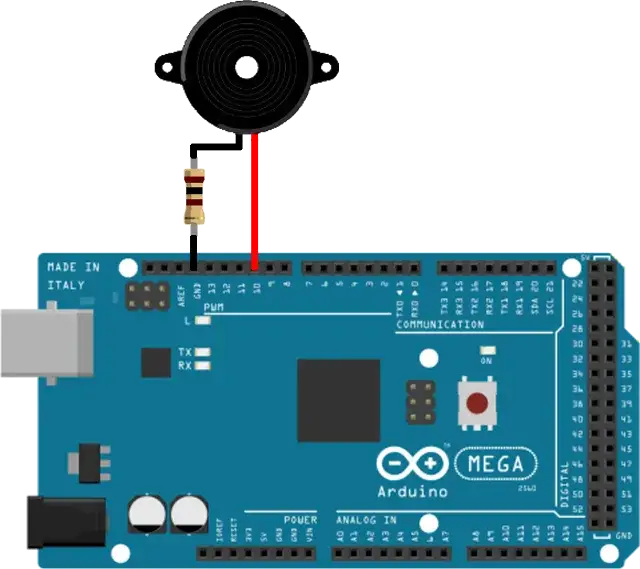

Schemat podłączenia buzzera do mikrokontrolera

Mikrokontroler buzzer wymaga podłączenia do pinu cyfrowego ATmegi. Najczęściej wykorzystuje się piny obsługujące PWM dla buzzerów pasywnych.

Podłączenie masy (GND) jest kluczowe dla prawidłowego działania układu. Wszystkie elementy muszą mieć wspólny punkt odniesienia.

Zabezpieczenie układu realizujemy poprzez rezystor szeregowy. Generowanie dźwięku ATmega będzie stabilniejsze z odpowiednią ochroną.

UWAGA: Nieprawidłowa polaryzacja buzzera może prowadzić do jego uszkodzenia. Plus (+) buzzera należy podłączyć do pinu mikrokontrolera, a minus (-) do masy (GND).

Konfiguracja pinów ATmega

Konfiguracja pinów rozpoczyna się od ustawienia odpowiedniego trybu pracy. Dla ATmega buzzer wykorzystujemy tryb OUTPUT na wybranym pinie. Pin PWM wybieramy w zależności od potrzeb projektu.

Rejestry DDRx kontrolują kierunek przepływu danych. Właściwe ustawienie bitów w rejestrze TCCR umożliwia generowanie sygnału PWM. Konfiguracja timera jest kluczowa dla piezo buzzer ATmega.

  • Ustawienie kierunku pinu: DDRB |= (1 << PB0);
  • Konfiguracja PWM: TCCR1A |= (1 << COM1A1);
  • Ustawienie preskalera: TCCR1B |= (1 << CS11);
  • Inicjalizacja timera: TCNT1 = 0;

Programowanie buzzera - pierwsze kroki

ATmega buzzer wymaga odpowiedniej inicjalizacji w kodzie programu. Zaczynamy od includowania niezbędnych bibliotek oraz definicji pinów. Podstawowa konfiguracja obejmuje ustawienie trybu wyjściowego.

Sterowanie piezo buzzer ATmega realizujemy poprzez funkcje digitalWrite lub analogWrite. Dla buzzerów pasywnych kluczowe jest generowanie sygnału PWM. Timer mikrokontrolera umożliwia precyzyjne sterowanie częstotliwością.

Implementacja prostego sygnału dźwiękowego wymaga kilku linii kodu. ATmega sygnał dźwiękowy może być generowany w pętli lub wywoływany przez przerwania. Warto rozpocząć od prostego przykładu i stopniowo rozbudowywać funkcjonalność.

```c #define BUZZER_PIN PB0 void setup() { DDRB |= (1 << BUZZER_PIN); // Ustawienie pinu jako wyjście } void loop() { PORTB |= (1 << BUZZER_PIN); // Włączenie buzzera _delay_ms(500); PORTB &= ~(1 << BUZZER_PIN); // Wyłączenie buzzera _delay_ms(500); } ```

Generowanie różnych dźwięków

Modulacja PWM pozwala na generowanie różnych tonów przez mikrokontroler buzzer. Zmiana częstotliwości sygnału PWM wpływa na wysokość generowanego dźwięku.

Dostrojenie ATmega buzzer do konkretnych częstotliwości wymaga odpowiednich obliczeń. Warto przygotować tablicę z predefiniowanymi wartościami dla popularnych dźwięków.

Nuta Częstotliwość (Hz) Wartość PWM
C4 261.63 30578
D4 293.66 27242
E4 329.63 24270
F4 349.23 22908
G4 392.00 20408
A4 440.00 18182

Co może pójść nie tak? Diagnostyka problemów

ATmega buzzer może czasami nie działać zgodnie z oczekiwaniami. Najczęstszą przyczyną jest nieprawidłowe podłączenie lub błędna konfiguracja pinów.

Problem z generowanie dźwięku ATmega często wynika z niewłaściwych ustawień PWM. Sprawdzenie częstotliwości i wypełnienia sygnału pomoże w diagnostyce.

Brak dźwięku z piezo buzzer ATmega może być spowodowany uszkodzeniem elementu. Warto zmierzyć napięcie na wyprowadzeniach buzzera podczas pracy.

Zniekształcone dźwięki wskazują na problemy z zasilaniem. Mikrokontroler buzzer wymaga stabilnego źródła napięcia dla poprawnej pracy.

  • Brak dźwięku - sprawdź połączenia i polaryzację buzzera
  • Ciągły pisk - zweryfikuj kod i ustawienia timera
  • Zniekształcenia - skontroluj napięcie zasilania
  • Słaby dźwięk - sprawdź wartość rezystora szeregowego
  • Nieprawidłowa częstotliwość - zweryfikuj ustawienia prescalera

Przykłady praktycznych zastosowań

ATmega buzzer świetnie sprawdza się w systemach alarmowych. Możemy stworzyć prosty alarm antywłamaniowy, wykorzystując czujnik ruchu i buzzer. Dźwięk może być modulowany w zależności od typu wykrytego zagrożenia.

Zastosowanie buzzer arduino w projektach muzycznych otwiera ciekawe możliwości. Możemy zaprogramować prostą melodię lub stworzyć instrument muzyczny. Timer ATmegi pozwala na precyzyjne generowanie nut.

ATmega sygnał dźwiękowy może służyć jako informacja zwrotna w interfejsach użytkownika. Różne tony mogą oznaczać różne stany urządzenia. Implementacja sygnalizacji dźwiękowej poprawia użyteczność projektu.

Rozbudowa systemu może obejmować dodanie wyświetlacza LCD. Połączenie wizualizacji z dźwiękiem zwiększa funkcjonalność urządzenia.

Integracja z innymi czujnikami rozszerza możliwości projektu. Piezo buzzer ATmega może reagować na zmiany temperatury, wilgotności czy natężenia światła.

Zaawansowane funkcje i melodie

ATmega buzzer pozwala na tworzenie złożonych sekwencji dźwiękowych. Implementacja melodii wymaga przygotowania tablicy częstotliwości i czasów trwania poszczególnych nut. Programowanie muzyki staje się intuicyjne dzięki odpowiedniej strukturze danych.

Wykorzystanie mikrokontroler buzzer do odtwarzania znanych melodii wymaga precyzyjnego timingu. Timer ATmegi zapewnia dokładne odmierzanie czasu między nutami. System można rozbudować o funkcję pauzy i regulacji tempa.

Generowanie dźwięku ATmega można zoptymalizować poprzez zastosowanie przerwań. Odtwarzanie melodii w tle nie blokuje głównej pętli programu. To pozwala na równoległe wykonywanie innych zadań.

Optymalizacja kodu dla piezo buzzer ATmega skupia się na efektywnym wykorzystaniu pamięci. Melodie można przechowywać w pamięci programu, oszczędzając cenną pamięć RAM. Warto zastosować kompresję danych muzycznych.

Zastosowanie tablic lookup zamiast obliczeń w czasie rzeczywistym przyspiesza działanie programu. ATmega sygnał dźwiękowy generowany jest płynniej, gdy częstotliwości są predefiniowane.

```c // Struktury do przechowywania nut typedef struct { uint16_t frequency; uint16_t duration; } Note; // Przykładowa melodia const Note melody[] PROGMEM = { {440, 500}, // A4, półnuta {493, 250}, // B4, ćwierćnuta {523, 250}, // C5, ćwierćnuta {587, 500} // D5, półnuta }; // Optymalizacja odtwarzania void playMelody() { for(uint8_t i = 0; i < sizeof(melody)/sizeof(Note); i++) { Note currentNote; memcpy_P(¤tNote, &melody[i], sizeof(Note)); setBuzzerFrequency(currentNote.frequency); _delay_ms(currentNote.duration); stopBuzzer(); _delay_ms(50); // Pauza między nutami } } ```

Praktyczne aspekty pracy z ATmega i buzzerem

ATmega buzzer oferuje wszechstronne możliwości generowania dźwięków, od prostych sygnałów alarmowych po złożone melodie. Kluczem do sukcesu jest odpowiedni dobór typu buzzera - aktywnego dla prostych powiadomień lub pasywnego dla projektów muzycznych. Prawidłowe połączenie i konfiguracja pinów stanowią fundament niezawodnego działania układu.

Programowanie mikrokontroler buzzer nie wymaga skomplikowanej wiedzy, ale systematycznego podejścia. Zaczynając od prostych sygnałów, stopniowo można rozbudowywać funkcjonalność o bardziej zaawansowane opcje. Wykorzystanie PWM i timerów otwiera szerokie możliwości kontroli dźwięku, a optymalizacja kodu zapewnia efektywne działanie systemu.

Diagnostyka problemów i ich rozwiązywanie to nieodłączny element pracy z piezo buzzer ATmega. Znajomość typowych usterek i metod ich naprawy pozwala szybko przywrócić prawidłowe działanie układu. Z kolei praktyczne przykłady zastosowań pokazują, jak wszechstronnym narzędziem może być buzzer w projektach elektronicznych - od prostych alarmów po zaawansowane systemy muzyczne.

Źródło:

[1]

https://components101.com/misc/buzzer-pinout-working-datasheet

[2]

https://www.instructables.com/Quiz-Buzzer-Using-ATMEGA328PArduino-DIY/

[3]

http://www.ablab.in/buzzer-interfacing-with-avr-atmega32-microcontroller

[4]

https://www.exploreembedded.com/wiki/Buzzer_with_AVR

[5]

https://www.circuito.io/app?components=9442%2C956215%2C1000328
