Magistrala I²C to jedno z najbardziej praktycznych połączeń w elektronice użytkowej: proste, oszczędne w pinach i wystarczające tam, gdzie nie trzeba przesyłać dużych ilości danych. W telefonach, smartwatchach, czujnikach, kontrolerach zasilania czy modułach LED służy przede wszystkim do sterowania i konfiguracji, a nie do ciężkiej transmisji. W tym tekście pokazuję, jak działa, gdzie sprawdza się najlepiej, jakie ma ograniczenia i jak rozpoznać typowe problemy na płytce.
Najważniejsze fakty o magistrali I²C
- To dwuprzewodowy interfejs szeregowy oparty na liniach SDA i SCL.
- Każdy układ ma własny adres, więc na jednej magistrali można obsłużyć wiele peryferiów.
- Linie pracują w trybie open-drain, dlatego potrzebują rezystorów podciągających.
- Najczęściej trafia do czujników, pamięci, układów RTC, sterowników LED i kontrolerów pomocniczych.
- Jest prostszy od SPI w okablowaniu, ale zwykle wolniejszy i bardziej wrażliwy na jakość połączeń.
- W praktyce najlepiej działa na jednej płytce lub w krótkim połączeniu między układami.
Czym jest ten interfejs i dlaczego wciąż trafia do urządzeń
I²C to standard komunikacji między układami scalonymi, który łączy prostotę z dużą elastycznością. Zamiast wielu osobnych linii dla każdego peryferium dostajesz jedną wspólną magistralę, na której pracuje kilka urządzeń naraz. W dokumentacji spotkasz też starsze nazwy master i slave, ale ja wolę nowszą terminologię: controller i target, bo lepiej oddaje to, kto inicjuje transmisję, a kto na nią odpowiada.
Najbardziej lubię ten standard za to, że dobrze pasuje do małych, gęsto upakowanych urządzeń. W praktyce oznacza to mniej ścieżek na PCB, mniej pinów po stronie mikrokontrolera i łatwiejszą rozbudowę projektu. To właśnie dlatego nadal tak często pojawia się w sprzęcie mobilnym, akcesoriach i elektronice, w której każdy milimetr płytki ma znaczenie.
Żeby dobrze ocenić jego sens, trzeba najpierw zobaczyć, jak wygląda sama komunikacja i skąd bierze się ta pozorna prostota.

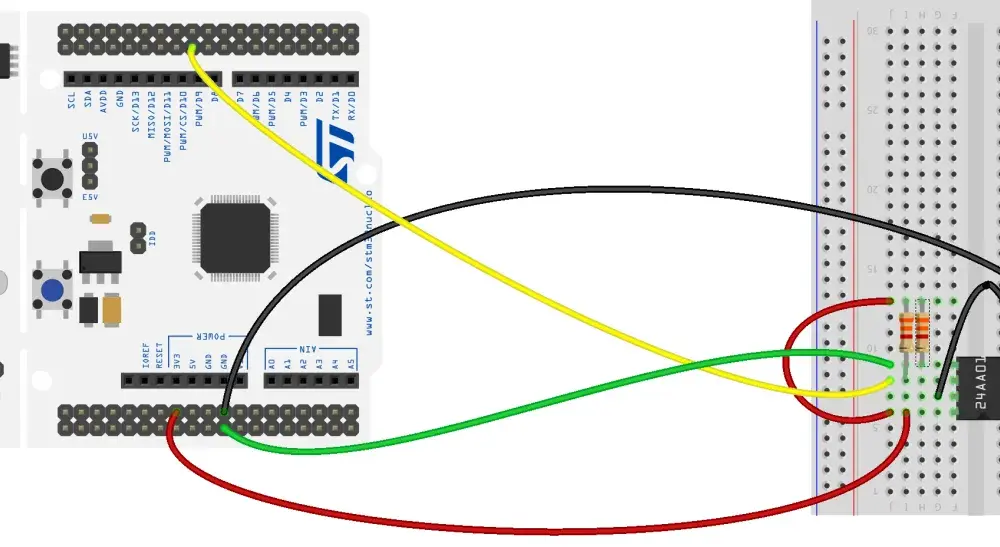

Jak wygląda poprawne połączenie dwóch linii
Podstawą są dwie linie: SDA do przesyłania danych i SCL do taktowania. Obie są dwukierunkowe, ale nie pracują jak zwykłe wyjścia logiczne. Układ może zbić linię do zera, natomiast stan wysoki powstaje dzięki rezystorom podciągającym do zasilania. Bez tego magistrala nie zachowuje się stabilnie.
| Element | Co robi | Dlaczego ma znaczenie |
|---|---|---|
| SDA | Przenosi dane między układami | To właśnie tu idą adresy, komendy i odpowiedzi |
| SCL | Wyznacza rytm transmisji | Synchronizuje nadawcę i odbiorcę |
| Open-drain | Układ może tylko ściągać linię do zera | Stan wysoki zapewniają rezystory podciągające |
| Ack/Nack | Potwierdza lub odrzuca odebrany bajt | Pomaga wykryć, czy urządzenie naprawdę odpowiada |
| Clock stretching | Target może chwilowo zatrzymać zegar | Daje słabszemu układowi czas na przetworzenie danych |
| Arbitration | Rozstrzyga, kto prowadzi transmisję | Przydaje się, gdy na jednej magistrali pracuje więcej niż jeden controller |
Ważny jest też sam przebieg transmisji: start, adres, potwierdzenie, dane i stop. W praktyce to daje bardzo logiczny porządek, a jednocześnie pozwala wykonywać operacje typu odczyt-zapis bez mnożenia dodatkowych przewodów. Z mojego punktu widzenia to właśnie ten balans między prostotą a kontrolą jest największą zaletą całego rozwiązania.
Skoro wiemy już, jak to działa na poziomie sygnałów, można przejść do tego, gdzie ten mechanizm faktycznie robi robotę w gotowych urządzeniach.
Gdzie najczęściej spotkasz go w praktyce
W telefonach i sprzęcie mobilnym ten interfejs zwykle obsługuje układy pomocnicze, a nie ciężki transfer danych. Najczęściej pracuje przy czujnikach ruchu, kontrolerach zasilania, pamięciach konfiguracyjnych, zegarach czasu rzeczywistego, ekspanderach GPIO, sterownikach LED i prostych układach wyświetlania.
Właśnie dlatego tak dobrze pasuje do kompaktowych urządzeń. Producenci oszczędzają piny mikrokontrolera, a projekt płyty staje się czytelniejszy. Z punktu widzenia użytkownika to często niewidoczna warstwa, ale bez niej wiele funkcji smartfona, zegarka czy akcesorium nie działałoby w ogóle.
| Urządzenie lub moduł | Po co używa magistrali | Co to daje w praktyce |
|---|---|---|
| Smartfon lub smartwatch | Konfiguracja czujników, zasilania i peryferiów | Mniej przewodów i lepsze wykorzystanie miejsca na płycie |
| Czujnik temperatury, wilgotności lub ruchu | Przesyłanie niewielkich porcji danych pomiarowych | Prosta integracja z procesorem |
| RTC | Odczyt i ustawianie czasu | Niskie zużycie zasobów i stabilna praca |
| EEPROM | Zapisywanie ustawień i danych konfiguracyjnych | Łatwe przechowywanie parametrów urządzenia |
| LED driver lub LCD driver | Sterowanie podświetleniem, segmentami lub wskaźnikami | Procesor nie musi obsługiwać każdej linii osobno |
To nie jest dobre łącze do ciężkich strumieni danych. Gdy potrzebujesz dużej przepustowości, na przykład przy intensywnej komunikacji z pamięcią masową albo szybkimi sensorami obrazu, zwykle wchodzą w grę inne interfejsy. I właśnie tu pojawia się pytanie o mocne i słabe strony samej magistrali.
Jakie ma przewagi, a gdzie zaczynają się ograniczenia
Największa przewaga jest prosta: mało przewodów, wielu uczestników, sensowny porządek adresowania. W dokumentacji NXP znajdziesz też typowe tryby pracy, które pokazują, że to rozwiązanie zostało zaprojektowane głównie z myślą o niskich i średnich prędkościach, a nie o rekordach transferu.
| Tryb | Maksymalna prędkość | Gdzie ma sens |
|---|---|---|
| Standard-mode | 100 kbit/s | Proste czujniki, konfiguracja, podstawowe peryferia |
| Fast-mode | 400 kbit/s | Większość typowych zastosowań na jednej płytce |
| Fast-mode Plus | 1 Mbit/s | Gdy magistrala jest gęsto obciążona i trzeba przyspieszyć komunikację |
| High-speed mode | 3,4 Mbit/s | Bardziej wymagające układy i krótsze, lepiej kontrolowane połączenia |
| Ultra Fast-mode | 5 Mbit/s | Niszowe, jednokierunkowe zastosowania |
Ograniczenia są równie ważne jak zalety. Magistrala bywa czuła na długość połączeń, pojemność ścieżek i jakość podciągania. Dodatkowo prędkość całego układu ogranicza najsłabszy element na wspólnej linii, więc mieszanie bardzo wolnych i szybszych urządzeń wymaga rozsądku. W praktyce to nie sam protokół najczęściej zawodzi, tylko sposób jego wdrożenia na płytce.
Skoro to rozwiązanie ma tak wyraźne granice, naturalnie warto porównać je z interfejsami, które zwykle stają obok niego w specyfikacji.
Jak wypada wobec SPI i UART
Ja wybieram ten interfejs wtedy, gdy zależy mi na małej liczbie pinów i łatwym podłączeniu kilku małych układów. Jeśli priorytetem jest szybkość i precyzyjny timing, SPI zwykle będzie lepszym wyborem. Jeśli potrzebuję prostego połączenia punkt-punkt, w wielu projektach wystarcza UART.
| Cecha | I²C | SPI | UART |
|---|---|---|---|
| Liczba linii | 2 sygnały plus podciąganie | Zwykle 3-4 i więcej | 2 |
| Adresowanie wielu układów | Tak | Nie wprost | Nie |
| Szybkość | Średnia | Zwykle wyższa | Zależna od implementacji |
| Najlepsze zastosowanie | Wiele małych peryferiów na jednej płytce | Szybka transmisja do jednego lub kilku układów | Proste połączenie między dwoma urządzeniami |
W praktyce wybór sprowadza się do kompromisu. I²C wygrywa tam, gdzie ważna jest prostota integracji, a nie maksymalna przepustowość. SPI daje więcej miejsca na wydajność, ale kosztuje dodatkowymi liniami i większą złożonością połączeń. UART jest najprostszy, ale nie rozwiązuje problemu wspólnej magistrali dla wielu układów.
Gdy już to rozróżnisz, pozostaje najważniejsza część pracy serwisowej i projektowej: diagnoza, bo właśnie tam najczęściej wychodzą drobne błędy, które potrafią zatrzymać cały sprzęt.
Na co zwracam uwagę, gdy urządzenie nie komunikuje się poprawnie
W praktyce większość problemów ma banalne źródło. Pierwszy krok to zawsze adres układu w dokumentacji i zgodność poziomów napięć; drugi to sprawdzenie, czy linie SDA i SCL rzeczywiście wracają do stanu wysokiego. Jeśli jedna z nich siedzi nisko, magistrala jest zablokowana i reszta diagnostyki traci sens.
- Sprawdź, czy rezystory podciągające są obecne i czy ich wartości nie zostały dobrane przypadkowo.
- Zweryfikuj, czy oba układy pracują na zgodnym napięciu logicznym.
- Upewnij się, że adresy nie kolidują ze sobą na tej samej magistrali.
- Skróć przewody, jeśli projekt wychodzi poza jedną płytkę lub robi się zbyt „rozlany”.
- Jeśli komunikacja jest niestabilna, obniż prędkość i sprawdź, czy problem znika.
- Gdy wszystko wygląda dobrze na papierze, podepnij analizator logiczny i zobacz przebieg na żywo.
Takie podejście zwykle oszczędza czas, bo zamiast zgadywać, od razu eliminujesz typowe źródła błędów. W elektronice to często różnica między godziną diagnozy a całym dniem szukania usterki.
Gdzie to połączenie sprawdza się najlepiej w sprzęcie mobilnym i małej elektronice
Najlepiej działa tam, gdzie trzeba połączyć kilka niewielkich układów na jednej płytce, bez dokładania przewodów i bez walki o każdy pin mikrokontrolera. Jeśli urządzenie ma rosnąć w kolejnych wersjach, warto od początku zostawić zapas adresów i nie projektować magistrali na styk, bo później najwięcej kosztują nie same układy, tylko poprawki w trasowaniu i debugowaniu.
Dla mnie to właśnie największa zaleta tego standardu: jest mało efektowny, ale bardzo skuteczny. Tam, gdzie liczy się prostota integracji, niski pobór zasobów i logiczny porządek w urządzeniu, trudno o lepszy wybór. Gdy jednak projekt zaczyna wymagać dużej szybkości, długich połączeń albo wyjątkowej odporności na zakłócenia, lepiej od razu sięgnąć po inny interfejs niż próbować naginać tę magistralę do zadania, do którego nie została stworzona.
