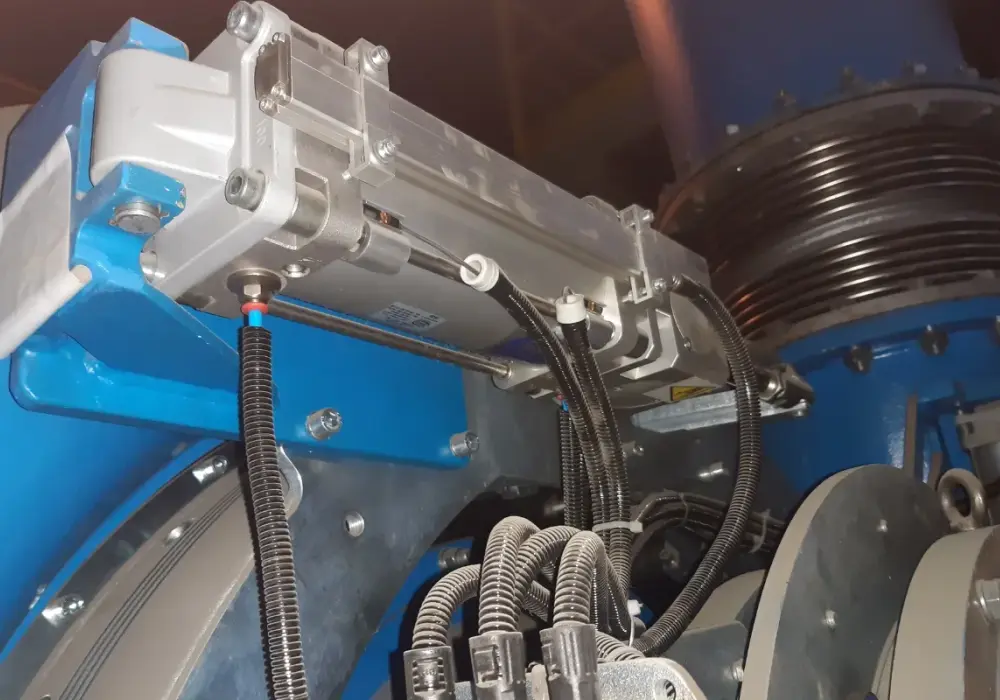

Dobrze dobrany siłownik potrafi zmienić zwykły sygnał sterujący w precyzyjny ruch prostoliniowy: pchanie, podnoszenie, docisk albo otwieranie mechanizmu. W praktyce najczęściej liczy się nie sama nazwa, tylko to, czy układ ma dać dużą siłę, szybką pracę, wysoką powtarzalność albo po prostu działać bez zbędnej obsługi.
W tym tekście rozkładam temat na czynniki pierwsze: wyjaśniam zasadę działania, pokazuję najważniejsze odmiany, podpowiadam, jak dobrać parametry i na co uważać przy montażu. To ma być praktyczny przewodnik, a nie sucha definicja.
Najważniejsze fakty, które pomagają szybko ocenić napęd liniowy
- Ruch liniowy powstaje przez zamianę energii sprężonego powietrza, cieczy albo prądu na przesunięcie tłoka lub wózka.
- Pneumatyka daje prostą konstrukcję, szybkie cykle i niski koszt wejścia, ale zwykle niższą siłę i precyzję.
- Hydraulika sprawdza się tam, gdzie liczy się wysoki nacisk i praca pod dużym obciążeniem.
- Napędy elektromechaniczne wygrywają tam, gdzie potrzebna jest dokładna pozycja, łatwe sterowanie i dobra diagnostyka.
- Dobór zaczyna się od siły, skoku, prędkości, warunków pracy i sposobu mocowania, a nie od samego katalogu.
Co to jest i gdzie się go stosuje
To element wykonawczy, który zamienia energię na prostoliniowy ruch roboczy. Ja traktuję go jako most między sterowaniem a mechaniką: sterownik wydaje polecenie, a napęd wykonuje konkretną pracę fizyczną. Taki układ znajdziesz w maszynach pakujących, automatyce przemysłowej, zaworach, podnośnikach, systemach otwierania i wielu urządzeniach serwisowych.
Największa zaleta jest prosta: zamiast złożonego układu obrotowego dostajesz ruch, który łatwo wykorzystać do pchania, ciągnięcia albo utrzymywania położenia. Dlatego ten typ napędu pojawia się wszędzie tam, gdzie liczy się prosty skok roboczy i przewidywalne zachowanie pod obciążeniem.
Warto odróżnić go od silnika obrotowego z przekładnią. Tam uzyskuje się ruch obrotowy i dopiero potem przekształca w liniowy; tutaj ruch prostoliniowy jest celem samym w sobie. To często upraszcza konstrukcję, ale też zawęża pole manewru przy bardzo precyzyjnym pozycjonowaniu.
Ten punkt dobrze prowadzi do pytania, z czego taki mechanizm właściwie się składa i dlaczego drobne elementy mają tak duże znaczenie.
Jak działa w praktyce i z czego się składa
W środku zwykle pracuje tłok poruszający się w cylindrze, a jego ruch przenosi tłoczysko albo wózek. Do tego dochodzą uszczelnienia, prowadnice, elementy tłumiące uderzenie na końcu skoku i osprzęt sterujący, który decyduje o kierunku oraz prędkości ruchu. W dobrze zaprojektowanym układzie każdy z tych elementów ma konkretną rolę, a słaby punkt szybko ujawnia się w postaci luzów, hałasu albo spadku siły.
Najczęściej niedoceniane są uszczelnienia i prowadzenie. To one wpływają na tarcie, szczelność i żywotność. Jeśli układ pracuje w zapyleniu, przy wibracjach albo z bocznym obciążeniem, zużycie rośnie szybciej niż sugeruje sam katalog.
W praktyce ważne są też dwa pojęcia: skok, czyli długość ruchu roboczego, oraz tłumienie końcowe, czyli wyhamowanie przed dojazdem do końca. Bez tłumienia napęd może uderzać zbyt mocno, co skraca żywotność uszczelek i powoduje nieprzyjemne szarpnięcia całej maszyny.
Jeśli ktoś pyta mnie, dlaczego dwa pozornie podobne rozwiązania pracują inaczej, odpowiedź prawie zawsze kryje się właśnie w detalach konstrukcji i sposobie zasilania.

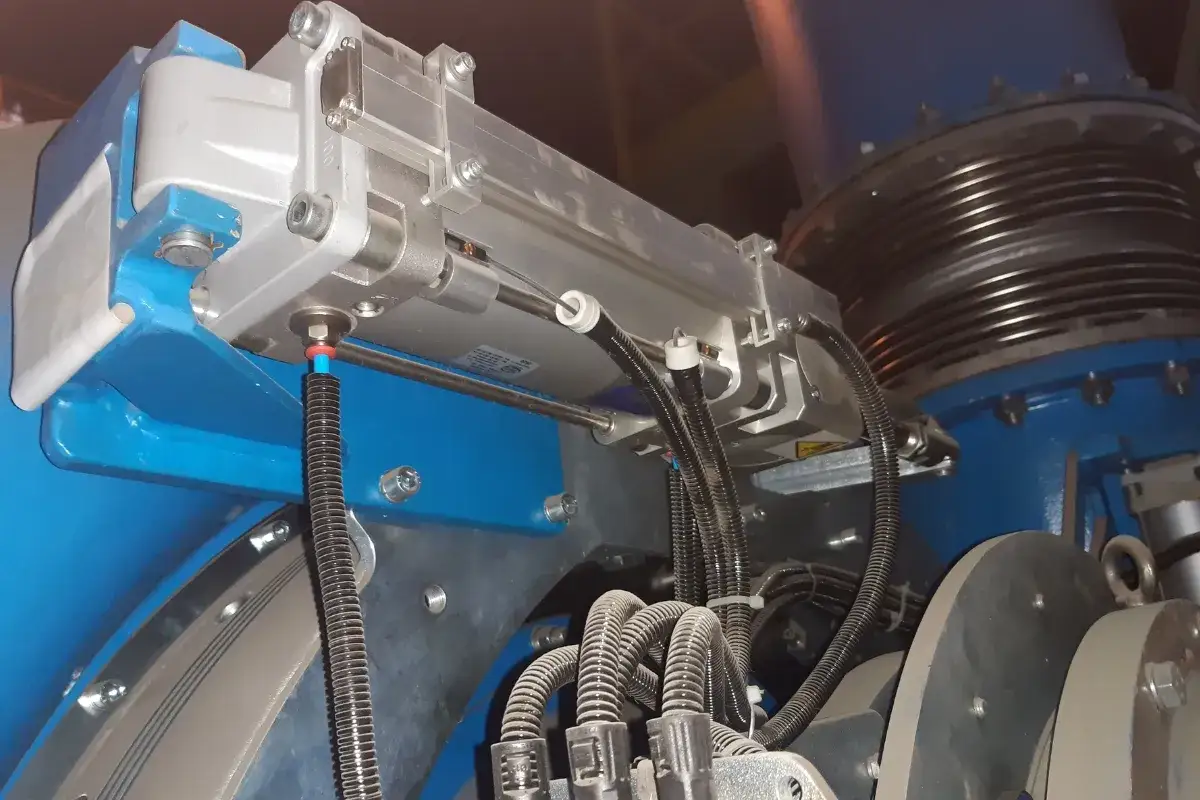

Najczęstsze odmiany i kiedy każda ma sens
Na rynku dominują trzy kierunki: pneumatyka, hydraulika i napędy elektromechaniczne. Każdy z nich ma inną logikę działania i inny kompromis między kosztem, siłą, precyzją a serwisem.
| Rodzaj | W czym jest najlepszy | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| Pneumatyczny | Szybki cykl, prosta budowa, niski koszt wejścia | Mniejsza siła, niższa precyzja, zależność od jakości powietrza | Automatyka, chwytaki, pakowanie, proste ruchy robocze |
| Hydrauliczny | Duży nacisk i praca pod ciężkim obciążeniem | Wyższe wymagania serwisowe, ryzyko wycieków, większa złożoność | Maszyny budowlane, prasy, ciężki przemysł |
| Elektromechaniczny | Dokładne pozycjonowanie, łatwe sterowanie, dobra diagnostyka | Wyższy koszt startowy przy większych obciążeniach | Robotyka, automatyka precyzyjna, regulacje i pozycjonowanie |
Jak podaje Festo, napędy pneumatyczne mogą pracować z prędkością od 10 mm/s do 3 m/s, ale zwykle oferują mniejszą siłę niż rozwiązania hydrauliczne lub elektryczne. To dobrze pokazuje ich miejsce: nie są najpotężniejsze, ale często są wystarczająco szybkie i ekonomiczne, by wygrywać w prostych aplikacjach produkcyjnych.
Według Thomsona w precyzyjnych układach z odpowiednią śrubą kulową powtarzalność może schodzić do poziomu ±0,01 mm lub lepiej. Taki wynik robi różnicę wszędzie tam, gdzie pozycja końcowa ma znaczenie większe niż sama szybkość ruchu.
W praktyce wybór nie sprowadza się do pytania „który jest najlepszy”, tylko „który najlepiej pasuje do obciążenia, warunków i budżetu”. To prowadzi wprost do doboru parametrów, bez którego łatwo kupić sprzęt zbyt słaby albo niepotrzebnie przewymiarowany.
Jak dobrać siłownik do zadania
Przy doborze zaczynam od czterech rzeczy: wymaganej siły, długości skoku, prędkości ruchu i środowiska pracy. Dopiero potem patrzę na sposób sterowania, montaż i dodatkowe czujniki. Taki porządek naprawdę oszczędza błędów, bo katalogi lubią kusić samymi liczbami, a liczby bez kontekstu szybko wprowadzają w błąd.
- Policz obciążenie - ustal, ile siły potrzeba do przesunięcia ładunku, utrzymania pozycji i pokonania tarcia.
- Sprawdź skok - zbyt krótki nie wykona zadania, zbyt długi zwiększy gabaryt i koszt.
- Oceń prędkość - przy dynamicznych cyklach liczy się nie tylko czas ruchu, ale też płynne hamowanie.
- Uwzględnij warunki - pył, wilgoć, temperatura, wibracje i obecność mediów agresywnych zmieniają wybór materiałów oraz uszczelnień.
- Dobierz sterowanie - proste układy wystarczą do on/off, ale przy precyzyjnej pracy potrzebne będą czujniki położenia i lepsza regulacja.
Warto też patrzeć na montaż. Jeśli element pracuje pod kątem albo znosi obciążenia boczne, trzeba przewidzieć prowadzenie, bo sam cylinder nie lubi pracy „na siłę”. To jeden z najczęstszych powodów przedwczesnego zużycia.
Ja zwykle sprawdzam jeszcze jeden detal: czy system będzie łatwy w serwisie. Napęd, do którego trudno dobrać części zamienne albo sensownie go wyregulować, potrafi być tańszy tylko na papierze.
Po takim doborze zostaje już kwestia błędów montażowych i eksploatacyjnych, a to właśnie one najczęściej skracają żywotność całego układu.
Typowe błędy przy montażu i eksploatacji
Najbardziej kosztowny błąd to niedoszacowanie obciążenia. Urządzenie działa na stole testowym, ale po wejściu w produkcję zaczyna zwalniać, grzać się albo dobijać do końca skoku zbyt agresywnie. Taki scenariusz nie jest wyjątkiem, tylko klasyką złego doboru.
- Boczne obciążenie - niszczy uszczelnienia i prowadzenie szybciej, niż sugeruje nominalny skok.
- Zła regulacja prędkości - bez tłumienia ruch staje się szarpany, a elementy mechaniczne dostają wstrząsy.
- Brudne medium - zanieczyszczone powietrze lub olej skracają żywotność całego układu.
- Brak kontroli końca skoku - prowadzi do uderzeń, hałasu i pękających mocowań.
- Niedopasowany osprzęt - zbyt słabe mocowania, czujniki albo zawory ograniczają realną wydajność.
W pneumatyce szczególnie ważna jest jakość powietrza i poprawne ustawienie przepływu. W hydraulice większe znaczenie ma szczelność oraz stan medium roboczego. W napędach elektrycznych krytyczne są natomiast obciążenie osiowe, chłodzenie i prawidłowa konfiguracja sterownika.
Jeśli masz wątpliwość, gdzie leży problem w działaniu, najpierw sprawdź montaż i warunki pracy, a dopiero potem sam komponent. Zaskakująco często winny nie jest element wykonawczy, tylko otoczenie, w jakim pracuje.
To właśnie dlatego przed zakupem opłaca się jeszcze raz przejść przez parametry katalogowe i odsiać rzeczy naprawdę istotne od tych, które dobrze wyglądają tylko w tabeli.
Na co patrzeć w karcie katalogowej, żeby nie przepłacić
Najlepszy filtr jest prosty: czy dany model rozwiązuje konkretny problem, czy tylko imponuje parametrami. W praktyce sprawdzam przede wszystkim siłę w obu kierunkach, zakres temperatur, klasę szczelności, dostępność czujników i realny koszt serwisu.
- Siła robocza - musi odpowiadać rzeczywistemu obciążeniu, a nie tylko maksymalnym warunkom na papierze.
- Dokładność pozycjonowania - ważna, jeśli element ma zatrzymywać się w konkretnym miejscu.
- Prędkość i cykl pracy - zbyt agresywne tempo skraca trwałość uszczelek i prowadnic.
- Odporność środowiskowa - pył, wilgoć i temperatura potrafią zmienić opłacalność całego rozwiązania.
- Łatwość integracji - im prostsze podłączenie do sterownika i czujników, tym mniej problemów przy wdrożeniu.
Jeżeli urządzenie ma pracować długo i bezobsługowo, nie wybierałbym rozwiązania wyłącznie po cenie zakupu. Lepiej zapłacić więcej za lepszą szczelność, sensowny zapas obciążenia i łatwiejszą regulację niż wracać do tematu po kilku miesiącach.
W praktyce właśnie tak oceniam cały temat: ruch liniowy ma być przewidywalny, dopasowany do zadania i możliwy do utrzymania w czasie. Gdy te trzy warunki są spełnione, napęd przestaje być tylko częścią maszyny, a staje się jej pewnym, cichym i po prostu skutecznym elementem.
