Diody LED to nowoczesne źródła światła, które znajdują coraz szersze zastosowanie w elektronice. Działają na zasadzie emisji światła po przepuszczeniu przez nie prądu elektrycznego. Prawidłowe podłączenie diody LED wymaga podstawowej wiedzy o jej budowie i zasadach działania. Najważniejsze jest rozpoznanie biegunowości - dłuższa nóżka to anoda (+), krótsza to katoda (-). Kluczowe znaczenie ma też dobór odpowiedniego rezystora, który chroni diodę przed uszkodzeniem.
Najważniejsze informacje:- Dioda LED musi być podłączona zgodnie z polaryzacją - dłuższa nóżka (anoda) do plusa
- Każda dioda LED wymaga rezystora ograniczającego prąd
- Napięcie przewodzenia diod LED różni się w zależności od koloru (1.8V - 3.6V)
- Błędne podłączenie może skutkować przepaleniem diody
- Można łączyć diody szeregowo lub równolegle, zachowując odpowiednie zasady
- Do obliczenia wartości rezystora używamy wzoru opartego na Prawie Ohma
- Typowy prąd pracy diody LED to około 20mA
Czego potrzebujesz do podłączenia diody LED?
Do prawidłowego podłączenia diod LED potrzebne są podstawowe elementy elektroniczne i proste narzędzia. Właściwy dobór komponentów to klucz do bezpiecznej instalacji diod LED.
Przed rozpoczęciem montażu diod LED warto przygotować czystą przestrzeń roboczą. Wszystkie elementy powinny być łatwo dostępne podczas procesu instalacji.
- Dioda LED - podstawowy element świecący, dostępny w różnych kolorach i rozmiarach
- Rezystor - element ograniczający prąd, chroniący diodę przed uszkodzeniem
- Źródło zasilania - bateria lub zasilacz o odpowiednim napięciu (najczęściej 5V lub 12V)
- Przewody połączeniowe - najlepiej w różnych kolorach dla łatwiejszej identyfikacji
- Lutownica z cyną - do wykonania trwałych połączeń (opcjonalnie przy projektach prototypowych)
Rozpoznawanie biegunowości diody LED
Prawidłowa identyfikacja biegunów jest kluczowa przy podłączeniu diod LED. Anoda (plus) to zawsze dłuższa nóżka diody.
Katoda (minus) jest krótsza i często znajduje się po stronie ze ścięciem na obudowie. Ten element jest szczególnie istotny podczas montażu diod LED.
Polaryzacja diody LED determinuje kierunek przepływu prądu. Odwrotne podłączenie uniemożliwi przepływ prądu i może uszkodzić diodę.
Oznaczenia na obudowie diody
Na obudowie diody LED znajduje się płaskie ścięcie od strony katody. To wizualny wskaźnik ułatwiający szybką identyfikację biegunowości.
Niektóre diody posiadają również wewnętrzny element montażowy większy po stronie katody. Jest to dodatkowa wskazówka przy określaniu polaryzacji.
Dobór odpowiedniego rezystora
Do każdego schematu podłączenia LED niezbędny jest rezystor ograniczający prąd. Wartość rezystora zależy od napięcia zasilania i parametrów diody LED.
Zbyt mała wartość rezystora może spowodować przepalenie diody. Zbyt duża wartość sprawi, że dioda będzie świecić słabo lub wcale.
Przy wyborze rezystora należy uwzględnić napięcie przewodzenia diody LED. Wartości te różnią się w zależności od koloru światła emitowanego przez diodę.
| Kolor diody | Napięcie przewodzenia | Zalecany rezystor (przy 5V) |
|---|---|---|
| Czerwona | 1.8V | 150Ω |
| Zielona | 2.1V | 140Ω |
| Niebieska | 3.3V | 82Ω |
| Biała | 3.6V | 68Ω |
Jak obliczyć wartość rezystora?
Obliczenie wartości rezystora wymaga zastosowania prawa Ohma. Standardowy prąd dla diody LED wynosi około 20mA (0.02A).
Wzór na obliczenie rezystora to: R = (Uzasilania - Udiody) / Iprądu. Dla zasilania 5V i czerwonej diody LED (1.8V) będzie to: R = (5V - 1.8V) / 0.02A = 160Ω.
- Sprawdź napięcie zasilania i napięcie przewodzenia diody
- Podstaw wartości do wzoru: R = (Uzasilania - Udiody) / 0.02A
- Wybierz najbliższą standardową wartość rezystora
Schemat podłączenia pojedynczej diody LED

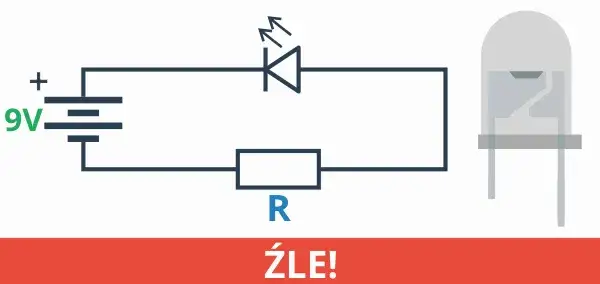

Schemat połączenia LED z rezystorem jest prosty i składa się z czterech elementów. Diodę LED łączymy szeregowo z rezystorem między plusem i minusem zasilania.
Plus zasilania łączymy z rezystorem, a jego drugi koniec z anodą (dłuższa nóżka) diody LED. Katodę (krótsza nóżka) podłączamy do minusa zasilania.
Ważne jest zachowanie właściwej kolejności elementów w obwodzie. Podłączenie diod LED krok po kroku wymaga precyzji i uwagi.
Praktyczny przykład montażu
Rozpocznij montaż diod LED od przygotowania wszystkich elementów. Upewnij się, że masz odpowiedni rezystor i sprawne źródło zasilania.
Zidentyfikuj anodę i katodę diody LED. Pamiętaj o dłuższej nóżce oznaczającej plus.
Przylutuj lub połącz rezystor z anodą diody LED. Zabezpiecz połączenie izolacją.
Na koniec podłącz pozostałe elementy do źródła zasilania. Sprawdź, czy dioda świeci z odpowiednią jasnością.
Połączenie wielu diod LED
Schemat podłączenia LED z wieloma diodami może być wykonany na dwa sposoby. Wybór między połączeniem szeregowym a równoległym zależy od dostępnego napięcia zasilania i pożądanego efektu.
Każdy typ połączenia ma swoje zalety i ograniczenia. Instalacja diod LED w układzie szeregowym wymaga wyższego napięcia, ale pozwala na użycie jednego rezystora.
Połączenie równoległe jest bardziej niezawodne, gdyż awaria jednej diody nie wpływa na pozostałe. Wymaga jednak osobnego rezystora dla każdej diody.
| Cecha | Połączenie szeregowe | Połączenie równoległe |
|---|---|---|
| Napięcie zasilania | Suma napięć diod | Równe napięciu pojedynczej diody |
| Liczba rezystorów | Jeden dla całego układu | Jeden dla każdej diody |
| Niezawodność | Niższa - awaria jednej przerywa obwód | Wyższa - diody działają niezależnie |
Szeregowe łączenie diod
W połączeniu szeregowym diody LED schemat podłączenia wymaga ustawienia elementów jeden za drugim. Napięcie zasilania musi być sumą napięć wszystkich diod plus spadek na rezystorze.
Dla trzech czerwonych diod LED potrzebujemy minimum 7.4V (3 x 1.8V + spadek na rezystorze). Wartość rezystora obliczamy podobnie jak dla pojedynczej diody.
Szeregowe połączenie zapewnia identyczny prąd przez wszystkie diody. Jest to zalecane przy tworzeniu jednolitego oświetlenia.
Równoległe łączenie diod
Jak podłączyć diodę LED w układzie równoległym? Każda dioda ma własną ścieżkę prądu. Anody wszystkich diod łączymy z plusem zasilania przez osobne rezystory.
Katody wszystkich diod łączymy do wspólnego minusa zasilania. Prąd całkowity układu jest sumą prądów poszczególnych diod.
Przy połączeniu równoległym każda dioda działa niezależnie. Wartości rezystorów obliczamy indywidualnie dla każdej diody.
Typowe błędy przy podłączaniu diod LED
Najczęstszym błędem podczas montażu diod LED jest nieprawidłowa polaryzacja. Zawsze sprawdzaj długość nóżek i oznaczenia na obudowie przed podłączeniem.
Brak rezystora lub użycie niewłaściwej wartości to kolejny częsty problem. Zbyt mała wartość rezystora może natychmiast przepalić diodę.
Przy łączeniu wielu diod często popełnianym błędem jest nieprawidłowe obliczenie napięcia zasilania. Upewnij się, że źródło zasilania ma odpowiednie parametry dla twojego układu.
Prawidłowa instalacja diod LED - najważniejsze zasady
Podłączenie diod LED to proces wymagający kilku kluczowych elementów: odpowiedniego rezystora, właściwego rozpoznania biegunowości oraz zachowania zasad bezpieczeństwa. Najważniejsze jest zwrócenie uwagi na polaryzację - dłuższa nóżka zawsze oznacza anodę (plus), a krótsza katodę (minus).
Podczas montażu diod LED kluczowe znaczenie ma dobór rezystora, który chroni diodę przed przepaleniem. Jego wartość obliczamy na podstawie napięcia zasilania i parametrów diody. Przy napięciu 5V dla czerwonej diody LED typowa wartość to 150Ω.
Łącząc więcej diod, mamy do wyboru układ szeregowy lub równoległy. Szeregowy wymaga wyższego napięcia i jednego rezystora, ale awaria pojedynczej diody przerywa cały obwód. Równoległy jest bardziej niezawodny, choć wymaga osobnego rezystora dla każdej diody. Wybór układu zależy od konkretnego zastosowania i dostępnego napięcia zasilania.
