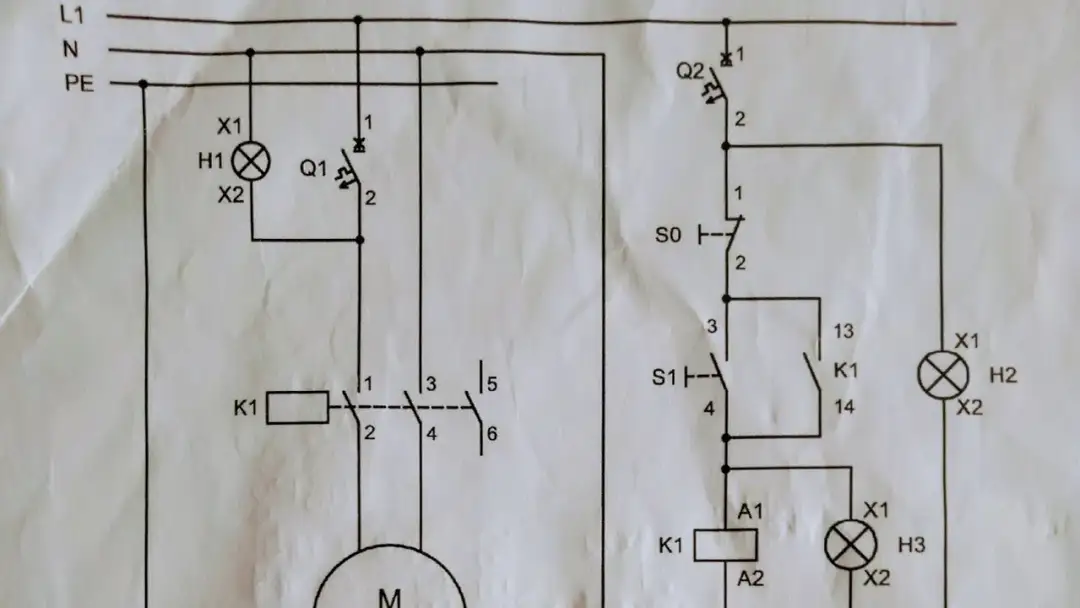

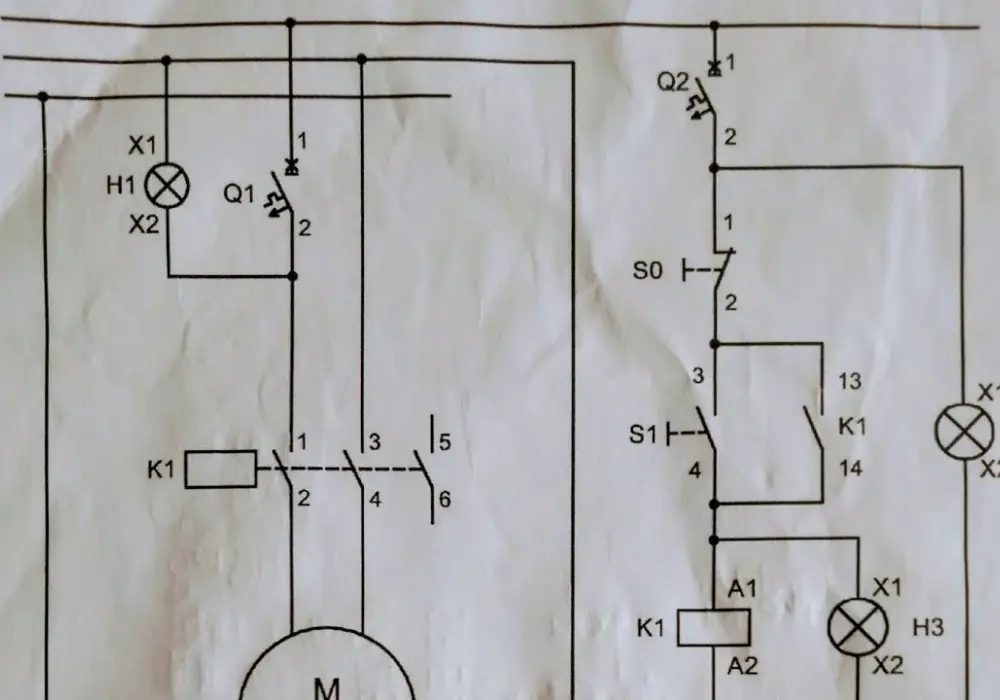

Symbol stycznika w schematach elektrycznych to kluczowy element pozwalający na szybką identyfikację tego urządzenia. Jest to szczególnie istotne w układach automatyki i sterowania. Podstawowy symbol składa się z prostokąta z dwiema równoległymi liniami reprezentującymi styki. W przypadku wersji z cewką elektromagnetyczną, symbol zawiera dodatkowe oznaczenie w postaci mniejszego prostokąta lub okręgu.
Najważniejsze informacje:- Symbol stycznika zawiera prostokąt i równoległe linie jako styki
- Może występować w wersji jedno- lub wielofazowej
- Styki NO (normalnie otwarte) oznaczane są linią przerywaną
- Styki NC (normalnie zamknięte) oznaczane są linią ciągłą
- Symbol może zawierać dodatkowe oznaczenie cewki elektromagnetycznej
- Jest powszechnie stosowany w dokumentacji technicznej i schematach instalacji
Budowa podstawowego symbolu stycznika
Symbol stycznika na schemacie reprezentuje urządzenie elektromagnetyczne służące do załączania i wyłączania obwodów elektrycznych. Stycznik działa na zasadzie przyciągania elementów ruchomych przez elektromagnes, co umożliwia sterowanie przepływem prądu.
Graficzne oznaczenie stycznika składa się z prostokątnej ramki jako elementu bazowego. Wewnątrz znajdują się dwie równoległe linie symbolizujące styki. Rysunek stycznika schemat może zawierać dodatkowe oznaczenia w zależności od typu i funkcji.
Każdy element symbolu stycznika elektrycznego ma swoje znaczenie. Prostokątna ramka reprezentuje obudowę stycznika. Równoległe linie wskazują na obecność styków roboczych. Dodatkowe oznaczenia określają typ stycznika oraz jego parametry. Wszystko to tworzy kompletną informację o urządzeniu.
Elementy składowe symbolu stycznika
Oznaczenie stycznika na schemacie elektrycznym zawiera kilka kluczowych elementów. Podstawą jest zawsze ramka główna ze stykami. Uzupełnieniem są oznaczenia cewki i parametrów.
- Ramka główna - wyznacza granice symbolu
- Styki główne - reprezentowane przez równoległe linie
- Oznaczenie cewki - najczęściej w formie prostokąta lub okręgu
- Parametry elektryczne - wartości napięć i prądów
- Oznaczenia pomocnicze - informacje o typie i funkcjach
Oznaczenie cewki stycznika
Symbol cewki stycznika przedstawiany jest najczęściej jako mały prostokąt lub okrąg umieszczony z boku głównego symbolu. Oznaczenie to może zawierać dodatkowe informacje o parametrach cewki.
Symbole A1 i A2 wskazują na zaciski przyłączeniowe cewki. Mogą też występować oznaczenia napięcia zasilania i częstotliwości.
W zależności od producenta, oznaczenie stycznika na schemacie elektrycznym może się nieznacznie różnić. Niektórzy stosują prostokąt, inni okrąg. Czasem dodawane są strzałki wskazujące kierunek działania.
Symbole styków roboczych
Styki robocze to podstawowy element każdego symbolu stycznika na schemacie. Dzielą się na trzy główne typy: zwierne (NO), rozwierne (NC) oraz przełączne. Każdy typ ma swoje charakterystyczne oznaczenie graficzne. Ich wybór zależy od planowanej funkcji w układzie.
| Typ styku | Symbol | Zastosowanie |
| Zwierny (NO) | Linia przerywana | Załączanie obwodów głównych |
| Rozwierny (NC) | Linia ciągła | Zabezpieczenia i sygnalizacja |
| Przełączny | Kombinacja NO/NC | Sterowanie złożone |
Różnice w symbolach styczników jednofazowych i wielofazowych
Symbol stycznika elektrycznego różni się w zależności od liczby faz. Styczniki jednofazowe mają jedną parę styków głównych. Styczniki wielofazowe posiadają trzy pary styków głównych.
Styczniki jednofazowe znajdują zastosowanie w prostych układach domowych. Wielofazowe wykorzystywane są w przemyśle.
Graficzne oznaczenie stycznika może zawierać dodatkowe symbole wskazujące na specjalne funkcje lub zabezpieczenia.
Oznaczenia styków NO i NC
Styki NO (normalnie otwarte) i NC (normalnie zamknięte) mają odmienne oznaczenie na schemacie elektrycznym. NO oznacza się linią przerywaną, NC linią ciągłą. Te oznaczenia są uniwersalne i stosowane przez wszystkich producentów.
Styki NO stosuje się głównie do załączania obwodów głównych. Wykorzystywane są w układach sterowania i automatyki. Znajdują zastosowanie w systemach bezpieczeństwa.
- NO: przerywana linia z oznaczeniem kierunku działania
- NC: ciągła linia z oznaczeniem spoczynkowym
- Numery styków: oznaczenia zgodne z normami
Warianty symboli w różnych typach schematów
Symbol stycznika na schemacie może się różnić w zależności od typu dokumentacji. Schematy ideowe pokazują uproszczone oznaczenia, podczas gdy montażowe zawierają więcej szczegółów. W schematach jednokreskowych stosuje się bardziej kompaktowe symbole. W wielokreskowych znajdziemy pełne oznaczenia wszystkich styków.
Oznaczenia muszą być zgodne z normami IEC oraz PN-EN.
Oznaczenie stycznika na schemacie elektrycznym może zawierać dodatkowe informacje o funkcjach urządzenia. Symbole pomocnicze wskazują na specjalne właściwości. Rysunek stycznika schemat może też zawierać oznaczenia czasowe.
Symbole pomocnicze i dodatkowe oznaczenia
Symbol stycznika elektrycznego często zawiera dodatkowe elementy informacyjne. Mogą to być oznaczenia czasowe, kierunkowe lub funkcyjne. Niektóre wskazują na specjalne właściwości stycznika, jak opóźnienie zadziałania czy blokady mechaniczne.
W dokumentacji technicznej stosuje się standardowe oznaczenia zgodne z międzynarodowymi normami IEC. Numeracja zacisków musi odpowiadać konkretnym wytycznym.
Graficzne oznaczenie stycznika może zawierać dodatkowe informacje o warunkach pracy. Ma to szczególne znaczenie przy projektowaniu układów automatyki przemysłowej.
Praktyczne wskazówki interpretacji oznaczeń styczników
Prawidłowe odczytywanie symbolu stycznika na schemacie wymaga znajomości podstawowych elementów oznaczenia - ramki głównej, styków oraz symbolu cewki. Każdy z tych elementów dostarcza kluczowych informacji o funkcji i parametrach urządzenia. Zwracając uwagę na typ linii (ciągła czy przerywana) oraz dodatkowe oznaczenia, można szybko określić rodzaj stycznika i jego przeznaczenie.
Różnice między stycznikami jedno- i wielofazowymi są wyraźnie widoczne w ich oznaczeniach na schemacie elektrycznym. Liczba par styków głównych oraz układ elementów pomocniczych pozwalają na natychmiastową identyfikację typu urządzenia. Szczególnie istotne jest rozróżnienie między stykami NO i NC, które determinują sposób działania stycznika w układzie.
Znajomość wariantów symboli stycznika elektrycznego w różnych typach dokumentacji technicznej jest niezbędna dla profesjonalistów. Schematy ideowe, montażowe i wielokreskowe mogą przedstawiać to samo urządzenie w nieco odmienny sposób, zachowując jednak podstawowe zasady oznaczania zgodne z normami IEC i PN-EN.
