Schemat ideowy instalacji elektrycznej to kluczowy dokument w projektowaniu i wykonawstwie systemów elektroinstalacyjnych. Przedstawia on graficznie najważniejsze elementy układu elektrycznego. Zawiera oznaczenia gniazdek, punktów oświetleniowych, rozdzielnic i połączeń między nimi. Schemat ten, zwany też jednokreskowym, cechuje się prostotą i czytelnością. Wykorzystuje standardowe symbole graficzne. Ułatwia to interpretację i praktyczne zastosowanie.
Schemat ideowy ma duże znaczenie dla projektantów, wykonawców i mieszkańców. Umożliwia łatwe przeprowadzanie konserwacji i modyfikacji. Dobrze zaplanowany uwzględnia potrzeby użytkowników i zapewnia bezpieczeństwo.
Najważniejsze informacje:- Schemat ideowy to uproszczone graficzne przedstawienie instalacji elektrycznej
- Zawiera oznaczenia kluczowych elementów: gniazdek, oświetlenia, bezpieczników, rozdzielnic
- Używa standardowych symboli graficznych dla łatwej interpretacji
- Jest niezbędny dla projektantów, wykonawców i mieszkańców
- Ułatwia konserwację i modyfikacje instalacji w przyszłości
- Zapewnia bezpieczeństwo i efektywne zarządzanie energią
Czym jest schemat ideowy instalacji elektrycznej?

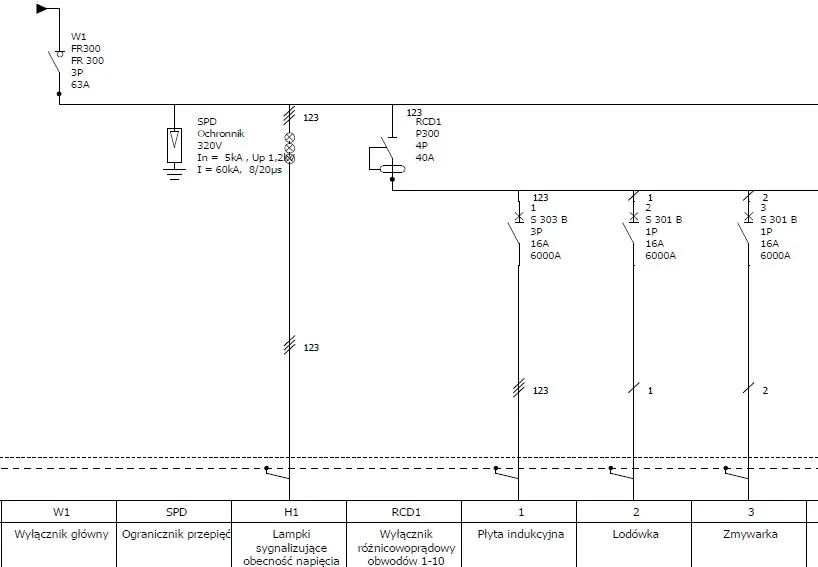

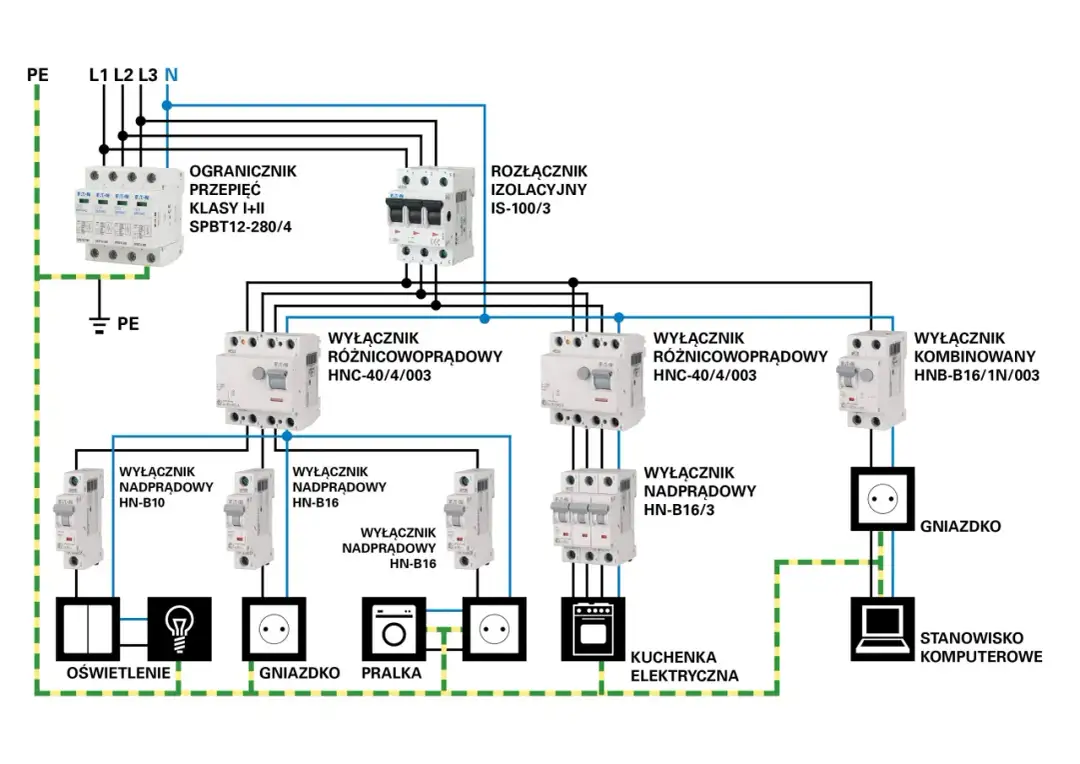

Schemat ideowy instalacji elektrycznej, znany również jako schemat jednokreskowy instalacji elektrycznej, to uproszczone graficzne przedstawienie głównych elementów systemu elektroinstalacyjnego w budynku. To kluczowy dokument w projekcie elektryki budynku, który pokazuje ogólny zarys układu elektrycznego bez zbędnych szczegółów technicznych.
Celem tworzenia schematów ideowych jest zapewnienie jasnego i szybkiego przeglądu całej instalacji elektrycznej. Ułatwiają one komunikację między projektantami, wykonawcami i inspektorami. Ponadto, schematy te są nieocenione podczas planowania modernizacji lub rozbudowy istniejących systemów.
Schemat ideowy różni się od schematu wykonawczego poziomem szczegółowości. Podczas gdy ten pierwszy przedstawia ogólny układ i połączenia, schemat wykonawczy zawiera dokładne specyfikacje techniczne i szczegóły montażowe. To jak spojrzenie z lotu ptaka na mapę vs. szczegółowy plan miasta.
Kluczowe elementy schematu ideowego
Na schemacie ideowym instalacji elektrycznej znajdziemy następujące kluczowe elementy:
- Rozdzielnica główna
- Podrozdzielnice
- Obwody elektryczne
- Punkty oświetleniowe
- Gniazda elektryczne
- Urządzenia stałe (np. kuchenka elektryczna)
- Główne zabezpieczenia
Rozdzielnica główna to serce instalacji, skąd energia jest rozprowadzana do poszczególnych obwodów. Podrozdzielnice obsługują konkretne strefy lub piętra budynku. Obwody elektryczne to linie reprezentujące przewody łączące elementy instalacji. Punkty oświetleniowe i gniazda elektryczne to końcówki obwodów, gdzie użytkownicy korzystają z energii.
Czytaj więcej: Poradnik: Jak dbać o akumulatory alkaliczne? - Praktyczne wskazówki
Jak czytać schemat ideowy instalacji elektrycznej?
Oto kroki, które pomogą Ci zrozumieć schemat ideowy instalacji elektrycznej:
- Zidentyfikuj rozdzielnicę główną - zwykle znajduje się na górze lub w centralnym punkcie schematu.
- Prześledzić główne linie zasilające, które wychodzą z rozdzielnicy.
- Zwróć uwagę na symbole reprezentujące różne elementy instalacji.
- Sprawdź oznaczenia obwodów i ich przeznaczenie.
- Zidentyfikuj punkty końcowe obwodów (gniazda, oświetlenie).
- Zwróć uwagę na zabezpieczenia i ich wartości.
| Symbol | Znaczenie |
|---|---|
| ⏚ | Uziemienie |
| ⭘ | Gniazdo elektryczne |
| ⚡ | Punkt oświetleniowy |
| ⎓ | Rozdzielnica |
| ⏛ | Bezpiecznik |
Rodzaje schematów elektrycznych
Oprócz schematu ideowego, w dokumentacji technicznej instalacji elektrycznej możemy spotkać:
Schematy montażowe - zawierają szczegółowe informacje o połączeniach i sposobie montażu elementów. Są niezbędne dla elektryków podczas instalacji.
Schematy funkcjonalne - pokazują, jak różne elementy instalacji współpracują ze sobą. Są przydatne przy diagnozowaniu problemów.
Plany instalacji - przedstawiają rozmieszczenie elementów elektrycznych na rzucie budynku. Pomagają w orientacji przestrzennej.
W porównaniu z nimi, schemat ideowy jest najbardziej ogólny. Daje szybki przegląd całości, podczas gdy inne skupiają się na konkretnych aspektach lub szczegółach technicznych. To jak mapa głównych dróg vs. szczegółowy atlas miasta.
Kiedy stosuje się schemat ideowy?
Schemat ideowy instalacji elektrycznej jest niezbędny w następujących sytuacjach:
- Podczas wstępnego projektowania instalacji - pomaga ustalić ogólną koncepcję.
- Przy uzyskiwaniu pozwoleń budowlanych - stanowi część wymaganej dokumentacji.
- Podczas modernizacji istniejącej instalacji - ułatwia planowanie zmian.
- Przy przekazywaniu obiektu do użytkowania - jest elementem dokumentacji powykonawczej.
- W trakcie prac konserwacyjnych - pomaga szybko zlokalizować problemy.
W każdej z tych sytuacji, schemat jednokreskowy zapewnia szybki i jasny przegląd całej instalacji, co jest kluczowe dla efektywnej pracy i bezpieczeństwa.
Narzędzia do tworzenia schematów ideowych
Do tworzenia schematów ideowych często wykorzystuje się specjalistyczne oprogramowanie. Oto przykłady:
AutoCAD Electrical - profesjonalne narzędzie z bogatą biblioteką symboli elektrycznych. Umożliwia tworzenie zaawansowanych schematów i integrację z projektami 3D.
Microsoft Visio - uniwersalne narzędzie do tworzenia diagramów, które oferuje szablony i symbole elektryczne. Jest intuicyjne dla początkujących użytkowników.
Korzystanie z narzędzi cyfrowych ma wiele zalet. Ułatwiają one wprowadzanie zmian, zapewniają dostęp do bibliotek standardowych symboli i umożliwiają łatwe współdzielenie projektu z innymi specjalistami. Ponadto, cyfrowe schematy można łatwo archiwizować i przeszukiwać, co jest nieocenione w dużych projektach.
Jak stworzyć prosty schemat ideowy?
Oto kroki do stworzenia prostego schematu ideowego instalacji elektrycznej:
- Określ zakres instalacji i główne elementy do uwzględnienia.
- Wybierz odpowiednie narzędzie (program komputerowy lub papier millimetrowy).
- Narysuj symbol rozdzielnicy głównej w centralnym punkcie.
- Dodaj główne linie zasilające, wychodzące z rozdzielnicy.
- Umieść symbole podrozdzielnic, jeśli występują.
- Narysuj obwody elektryczne, używając prostych linii.
- Dodaj symbole urządzeń końcowych (gniazda, oświetlenie).
- Oznacz obwody i urządzenia zgodnie z przyjętą numeracją.
Pamiętaj o zachowaniu czytelności i precyzji. Używaj standardowych symboli i oznaczeń. Unikaj przecinania linii, gdy to możliwe, aby schemat był przejrzysty. Regularnie konsultuj się z normami i standardami branżowymi.
Znaczenie schematów ideowych w projektowaniu instalacji
Schemat ideowy instalacji elektrycznej ma kluczowe znaczenie dla bezpieczeństwa. Pozwala on na szybką identyfikację potencjalnych problemów i zapewnia, że wszystkie elementy są prawidłowo zabezpieczone. To jak mapa bezpieczeństwa dla całego budynku.
W procesie projektowym, schemat jednokreskowy służy jako punkt wyjścia dla bardziej szczegółowych planów. Umożliwia on projektantom i inżynierom dyskusję nad ogólną koncepcją instalacji, zanim przejdą do szczegółów technicznych. To fundament, na którym buduje się cały projekt elektryczny.
Podczas konserwacji i napraw, schemat ideowy jest nieocenionym narzędziem. Pozwala szybko zlokalizować źródło problemu i zaplanować niezbędne prace. To jak mapa skarbów dla elektryka szukającego usterki w gąszczu przewodów.
Najczęstsze błędy w interpretacji schematów ideowych
Oto typowe błędy przy czytaniu schematów ideowych instalacji elektrycznej:
- Mylenie symboli - np. gniazda z punktem oświetleniowym.
- Ignorowanie oznaczeń obwodów i ich obciążalności.
- Błędne interpretowanie połączeń między elementami.
- Nieuwzględnianie skali i proporcji schematu.
- Pomijanie legendy i dodatkowych oznaczeń.
Aby uniknąć tych błędów, zawsze zaczynaj od dokładnego zapoznania się z legendą. Śledź obwody od początku do końca, zwracając uwagę na oznaczenia. W razie wątpliwości, konsultuj się z projektantem lub doświadczonym elektrykiem. Pamiętaj, że schemat ideowy to uproszczenie - zawsze weryfikuj szczegóły w terenie.
Przykłady zastosowania schematów ideowych w różnych typach budynków
W domu jednorodzinnym schemat ideowy jest stosunkowo prosty. Pokazuje on główną rozdzielnicę, obwody oświetleniowe i gniazdkowe dla każdego pomieszczenia oraz specjalne obwody dla urządzeń o dużym poborze mocy, jak kuchenka czy klimatyzacja. To jak plan elektryczny rodzinnego gospodarstwa.
Biurowiec wymaga bardziej rozbudowanego schematu ideowego instalacji elektrycznej. Uwzględnia on podrozdzielnice na każdym piętrze, systemy awaryjnego zasilania, oświetlenie ewakuacyjne i zasilanie dla sprzętu IT. To elektryczna mapa korporacyjnej dżungli.
W przypadku fabryki, schemat jednokreskowy jest najbardziej skomplikowany. Obejmuje on nie tylko instalację oświetleniową i gniazdkową, ale także zasilanie dla maszyn produkcyjnych, systemy automatyki i sterowania oraz instalacje specjalne jak ochrona przeciwpożarowa. To jak plan bitwy dla armii urządzeń elektrycznych.
Klucz do zrozumienia elektrycznego serca budynku
Schemat ideowy instalacji elektrycznej to nie tylko zbiór symboli na papierze. To mapa, która prowadzi nas przez skomplikowany labirynt przewodów i urządzeń, tworząc spójny obraz elektrycznego układu budynku. Od prostych domów jednorodzinnych po złożone kompleksy przemysłowe, ten dokument jest niezbędnym narzędziem dla projektantów, wykonawców i użytkowników.
Zrozumienie schematu jednokreskowego otwiera drzwi do efektywnego zarządzania energią, zapewnienia bezpieczeństwa i planowania przyszłych modernizacji. To jak nauka czytania mapy przed wyruszeniem w podróż - pozwala nam przewidzieć trudności, zaplanować trasę i bezpiecznie dotrzeć do celu. Bez względu na to, czy jesteś profesjonalistą w branży elektrycznej, czy po prostu ciekawym właścicielem domu, umiejętność interpretacji tego schematu może okazać się bezcenna.
Pamiętajmy, że projekt elektryki budynku to żywy organizm, który ewoluuje wraz z naszymi potrzebami. Schemat ideowy jest jego DNA - podstawowym kodem, który pozwala nam zrozumieć, jak wszystko działa i jak możemy to ulepszyć. Wykorzystajmy tę wiedzę, aby tworzyć bezpieczniejsze, bardziej efektywne i przyjazne dla użytkownika instalacje elektryczne.
