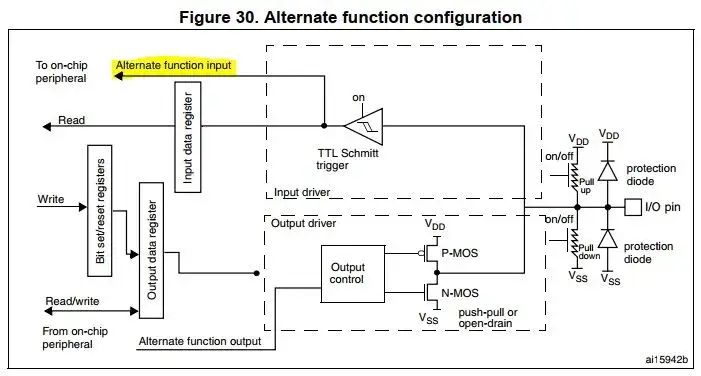

USART (Universal Synchronous/Asynchronous Receiver-Transmitter) to wszechstronny interfejs komunikacyjny stosowany w mikrokontrolerach STM32F4. Umożliwia on synchroniczną i asynchroniczną komunikację szeregową, co czyni go niezwykle użytecznym w wielu projektach elektronicznych. STM32F407VG6T, znajdujący się na płytce Discovery, obsługuje 4 porty USART i 2 porty UART, pozwalając na łączność z różnorodnymi urządzeniami, takimi jak komputery czy moduły GPS.
Konfiguracja USART w STM32F4 jest prosta dzięki narzędziu STM32CubeMX. Pozwala ono na ustawienie kluczowych parametrów, takich jak prędkość transmisji czy długość słowa danych. USART w STM32F4 wspiera również obsługę przerwań i DMA, co zwiększa efektywność komunikacji.
Najważniejsze informacje:- USART umożliwia komunikację synchroniczną i asynchroniczną
- STM32F407VG6T obsługuje 4 porty USART i 2 porty UART
- Konfigurację ułatwia narzędzie STM32CubeMX
- Interfejs wspiera obsługę przerwań i DMA
- USART jest szeroko stosowany w debugowaniu i komunikacji z modułami zewnętrznymi
Czym jest USART w mikrokontrolerach STM32F4?
USART STM32F4 to skrót od Universal Synchronous/Asynchronous Receiver-Transmitter. To wszechstronny interfejs komunikacyjny, który umożliwia wymianę danych między mikrokontrolerem a innymi urządzeniami.
USART w STM32F4 pełni kluczową rolę w realizacji komunikacji szeregowej STM32F4. Umożliwia zarówno synchroniczną, jak i asynchroniczną transmisję danych, co czyni go niezwykle elastycznym narzędziem. Dzięki temu, USART STM32F4 znajduje zastosowanie w szerokiej gamie projektów, od prostych systemów do zaawansowanych aplikacji przemysłowych.
Główne cechy USART w STM32F4:
- Obsługa trybu synchronicznego i asynchronicznego
- Możliwość konfiguracji prędkości transmisji (baud rate)
- Wsparcie dla różnych formatów ramek danych
- Obsługa przerwań dla efektywnego zarządzania komunikacją
- Kompatybilność z DMA (Direct Memory Access) dla szybszej transmisji
Porty USART/UART w STM32F4
Mikrokontroler STM32F407VG6T, często spotykany na płytkach Discovery, oferuje łącznie 6 portów: 4 USART STM32F4 i 2 UART STM32F4.
| USART | UART |
| Obsługa trybów synchronicznych i asynchronicznych | Tylko tryb asynchroniczny |
| Pełna funkcjonalność komunikacji szeregowej | Uproszczona wersja USART |
| Wyższe koszty implementacji | Niższe koszty implementacji |
| Większa elastyczność w zastosowaniach | Idealne do prostszych aplikacji |
Różnorodność portów pozwala na jednoczesną komunikację z wieloma urządzeniami. Możesz użyć jednego USART STM32F4 do debugowania, a innego do komunikacji z modułem GPS czy Bluetooth.
Czytaj więcej: Papierosy bez filtru - poznaj groźne skutki zdrowotne palenia tytoniu
Kluczowe parametry konfiguracyjne USART
Konfiguracja USART STM32F4 wymaga ustawienia kilku kluczowych parametrów, które determinują sposób transmisji danych STM32F4.
Baud rate
Baud rate określa prędkość transmisji danych STM32F4. To liczba bitów przesyłanych w ciągu jednej sekundy. Typowe wartości to 9600, 115200 czy 921600 bps.
Word length
Word length definiuje ilość bitów w każdym przesyłanym znaku. W USART STM32F4 możemy zwykle wybrać między 8 a 9 bitami, z czego 8 bitów jest standardem w większości aplikacji.
Parity
Parity to mechanizm wykrywania błędów w transmisji. USART STM32F4 oferuje opcje: brak parzystości, parzystość parzystą lub nieparzystą. Wybór zależy od wymagań niezawodności w danym projekcie.
Stop bits
Stop bits sygnalizują koniec przesyłanego znaku. Pełnią rolę "oddechu" między kolejnymi danymi. W USART STM32F4 możemy zwykle wybrać 1 lub 2 bity stopu, przy czym 1 bit jest najczęściej stosowany.
Konfiguracja USART z użyciem STM32CubeMX
STM32CubeMX to graficzne narzędzie, które znacznie upraszcza proces konfiguracji USART STM32F4. Pozwala na szybkie i intuicyjne ustawienie wszystkich niezbędnych parametrów.
Kroki konfiguracji:
- Wybór odpowiedniego portu USART w konfiguracji pinów
- Ustawienie parametrów transmisji w sekcji Connectivity
- Konfiguracja przerwań i DMA (jeśli potrzebne)
- Generowanie kodu inicjalizacyjnego
Wskazówka: Przy wyborze baud rate, zawsze sprawdź, czy twój sprzęt (np. konwerter USB-UART) obsługuje wybraną prędkość. Zbyt wysoka prędkość może prowadzić do błędów w transmisji.
Inicjalizacja i obsługa USART w kodzie
Po wygenerowaniu kodu przez STM32CubeMX, kolejnym krokiem jest właściwa implementacja obsługi USART STM32F4 w programie. Struktura kodu obejmuje inicjalizację oraz funkcje do wysyłania i odbierania danych.
Przykładowy kod inicjalizacji
UART_HandleTypeDef huart2;
void MX_USART2_UART_Init(void)
{
huart2.Instance = USART2;
huart2.Init.BaudRate = 115200;
huart2.Init.WordLength = UART_WORDLENGTH_8B;
huart2.Init.StopBits = UART_STOPBITS_1;
huart2.Init.Parity = UART_PARITY_NONE;
HAL_UART_Init(&huart2);
}
Ten kod inicjalizuje USART STM32F4 z prędkością 115200 bps, 8-bitowym słowem, jednym bitem stopu i bez parzystości. HAL_UART_Init() to funkcja z biblioteki HAL, która finalizuje konfigurację.
Implementacja obsługi przerwań
Przerwania w USART STM32F4 umożliwiają efektywne zarządzanie komunikacją bez ciągłego odpytywania portu. Oto przykład funkcji obsługi przerwania:
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
if(huart->Instance == USART2)
{
// Obsługa odebranych danych
}
}
Zastosowania USART w projektach z STM32F4
USART STM32F4 znajduje szerokie zastosowanie w różnorodnych projektach elektronicznych.
Popularne zastosowania:
- Debugowanie i monitorowanie stanu systemu
- Komunikacja z modułami GPS dla systemów lokalizacyjnych
- Interfejs z modułami GSM/GPRS w aplikacjach IoT
- Sterowanie wyświetlaczami LCD
- Komunikacja z komputerem w systemach akwizycji danych
Przykładowym projektem może być stacja pogodowa. USART STM32F4 służy tu do komunikacji z czujnikami temperatury i wilgotności, a także do przesyłania zebranych danych do komputera PC. Dodatkowo, może być wykorzystany do konfiguracji systemu poprzez konsolę szeregową.
Debugowanie i rozwiązywanie problemów z USART
Debugowanie jest kluczowym etapem w rozwoju projektów opartych na USART STM32F4. Pozwala na szybkie wykrycie i naprawę błędów w komunikacji.
Typowe problemy
- Niezgodność ustawień baud rate między nadajnikiem a odbiornikiem
- Błędna konfiguracja pinów USART
- Problemy z napięciami logicznymi (np. przy połączeniu z RS232)
- Konflikty przerwań w systemie
Narzędzia do debugowania
Analizator logiczny pozwala na wizualizację sygnałów USART STM32F4. Terminal szeregowy, jak PuTTY, umożliwia monitorowanie przesyłanych danych. Oscyloskop cyfrowy może być przydatny do analizy integralności sygnału.
Wskazówki dla efektywnego debugowania
Zawsze sprawdzaj zgodność konfiguracji po obu stronach komunikacji. Używaj funkcji HAL_UART_Transmit() do wysyłania komunikatów debugowania. Rozważ implementację prostego protokołu komunikacyjnego dla lepszej kontroli nad transmisją danych.
USART STM32F4: Klucz do efektywnej komunikacji w mikrokontrolerach
USART STM32F4 to potężne narzędzie w arsenale każdego programisty embedded. Dzięki swojej wszechstronności i elastyczności, umożliwia realizację szerokiej gamy projektów - od prostych systemów monitorujących po zaawansowane aplikacje IoT. Kluczem do sukcesu jest zrozumienie jego możliwości i prawidłowa konfiguracja.
Warto pamiętać, że efektywne wykorzystanie USART STM32F4 wymaga nie tylko znajomości technicznych aspektów, ale także umiejętności debugowania i rozwiązywania problemów. Narzędzia takie jak STM32CubeMX znacznie upraszczają proces konfiguracji, pozwalając skupić się na logice aplikacji. Jednocześnie, znajomość typowych problemów i metod ich rozwiązywania może zaoszczędzić wiele godzin frustracji podczas rozwoju projektu.
Pamiętajmy, że komunikacja szeregowa STM32F4 to nie tylko teoria - to praktyczne narzędzie, które otwiera drzwi do tworzenia innowacyjnych rozwiązań w świecie mikrokontrole rów. Eksperymentowanie z różnymi konfiguracjami i zastosowaniami USART może prowadzić do odkrycia nowych, fascynujących możliwości w dziedzinie embedded systems.
